隐藏式带定位恒珠暗铰链结构设计

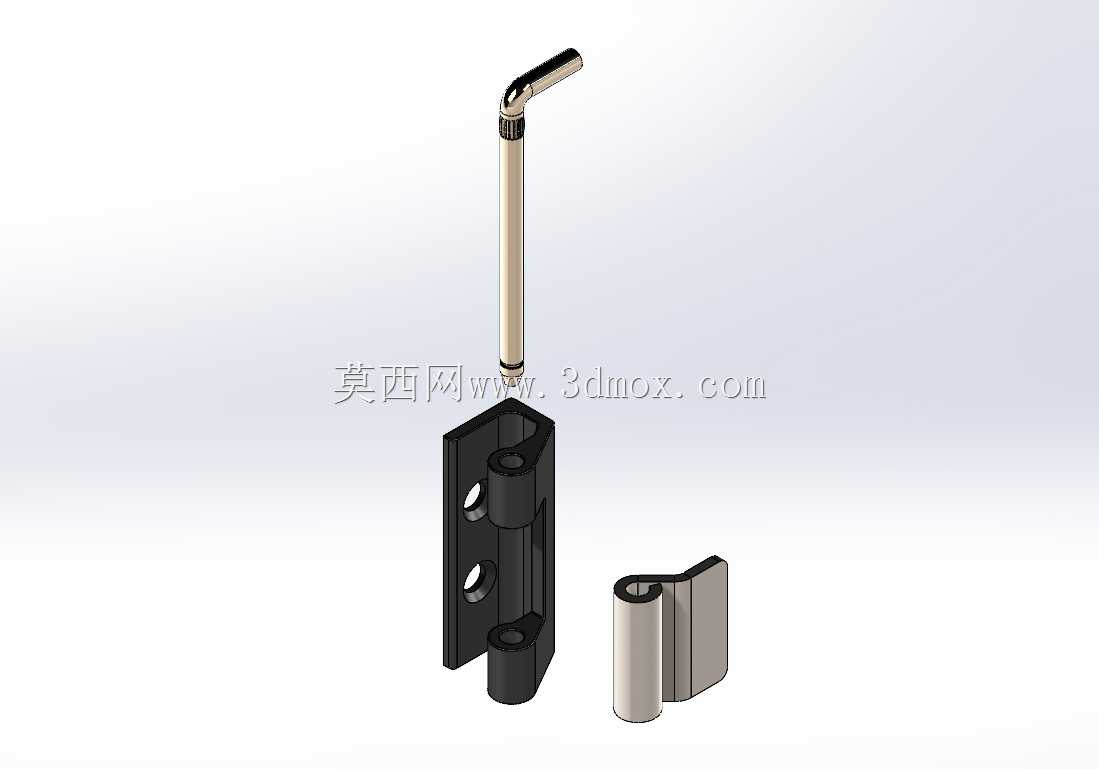

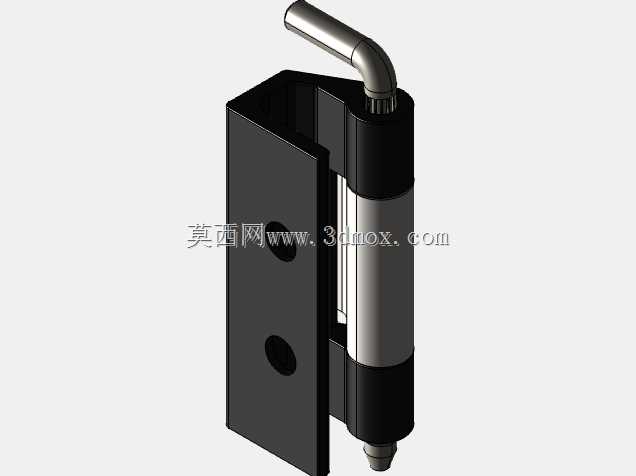

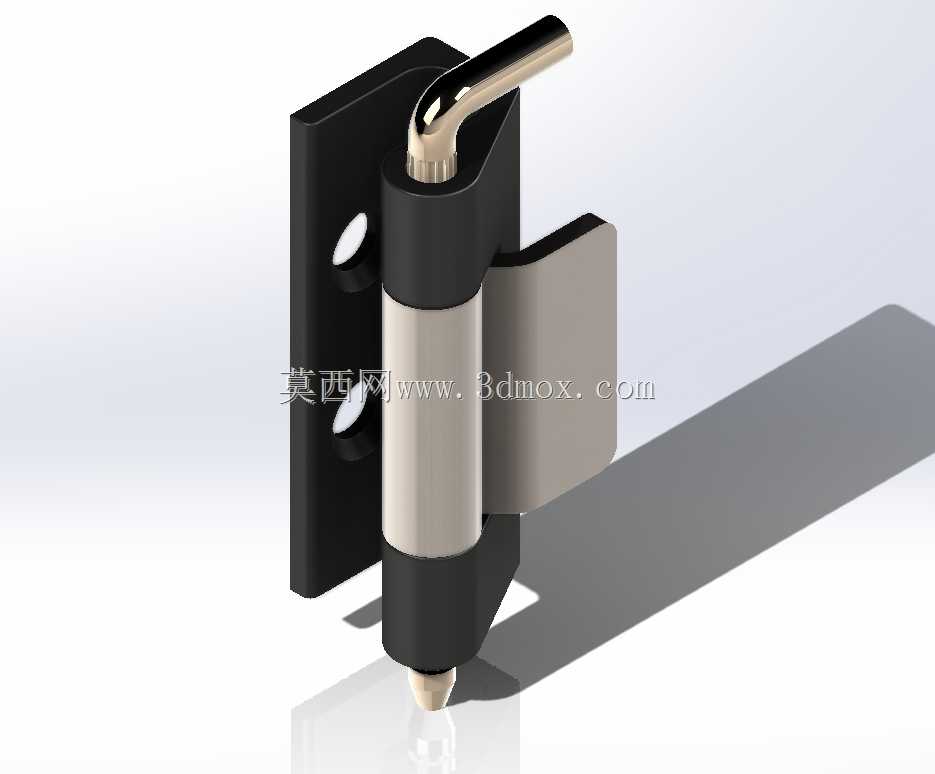

　　在工业机柜、电控箱、小型设备舱门的结构设计中，外露式铰链往往会破坏设备外表面的整体平整度，还容易在设备转运、使用过程中因磕碰出现变形、卡滞，甚至成为外力撬动的受力点，降低柜体的防护性能，隐藏式暗铰链正是为解决这类痛点开发的常用连接件。这款暗铰链采用分体式插装结构，固定页与活动页分别对应安装在门框与门体的预制安装槽内，安装完成后铰链主体完全藏于接缝内部，外表面仅露出极小的操作手柄部分，既可以保证设备外表面的整洁美观，也能减少外力直接冲击铰链的概率，提升整体结构的抗破坏能力。

　　从功能设计上看，这款铰链自带恒珠定位结构，在门体开启到预设角度时，内部的弹性顶珠会卡入对应定位凹坑，实现门体的角度保持，避免门体在无外力锁定的情况下自行回转磕碰操作人员或者设备周边部件，在需要临时保持门体开启状态的检修、布线场景下，这个结构可以省去额外加装门撑的步骤，简化柜体整体结构。铰链的转动副采用金属轴套配合耐磨衬层的结构，转动过程阻尼均匀，不会出现松旷或者卡涩的问题，长期反复开合也不会出现明显的磨损间隙，适配需要频繁开启检修的工业设备场景。

　　安装边界方面，这款铰链的固定页采用两个沉头安装孔设计，安装时可以将螺丝头完全沉入门板预制的沉孔内，不会突出安装面影响门体的闭合贴合度，活动页与固定页的插合段预留了足够的装配公差，在门框与门体存在少量安装对位误差时，依然可以顺利完成装配，不会出现别卡、无法闭合的问题。铰链外露的操作手柄做了弯折 ergonomic 设计，手部扳动时受力角度贴合操作习惯，不需要太大的操作力就可以完成门体的解锁与开合，手柄表面做了金属抛光处理，耐油污、耐擦拭，在工业车间多油污、多粉尘的使用环境下，只需要简单擦拭就可以保持清洁，不会出现镀层脱落、锈蚀的问题。

　　从结构设计的细节来看，铰链的转动部分做了轴向限位结构，门体开合过程中不会出现轴向窜动，避免长期使用后门体出现下沉、错位的问题，固定页的安装背板做了加厚处理，螺丝锁紧后可以提供足够的连接强度，即使是厚度较薄的钣金门板，也可以通过铰链分散受力，避免门板安装位置出现变形。在实际选型应用中，这类暗铰链常被用于各类户外电控柜、小型仪器设备舱、机床防护门的结构连接，相比外露式合页，它的隐藏式结构可以更好地配合柜体的密封胶条布置，不会在铰链位置出现密封断点，有助于提升柜体整体的IP防护等级，在有防尘、防水要求的户外设备应用场景下，这个设计优势尤为明显。设计这类铰链三维结构时，需要重点关注转动副的配合公差，既要保证转动灵活，也要控制径向间隙避免门体晃动，同时恒珠定位结构的弹簧弹力需要匹配门体的自重，弹力过大会导致开合操作费力，弹力过小则无法实现可靠的角度定位，容易出现门体自行滑动的问题。安装槽的尺寸设计需要匹配门板与门框的厚度，预留足够的胶条压缩空间，避免门体闭合时铰链与胶条出现干涉，固定孔的位置需要避开门板内部的加强筋、布线空间，防止安装螺丝与内部部件出现碰撞。
