图钉式按压定位固定件三维结构设计

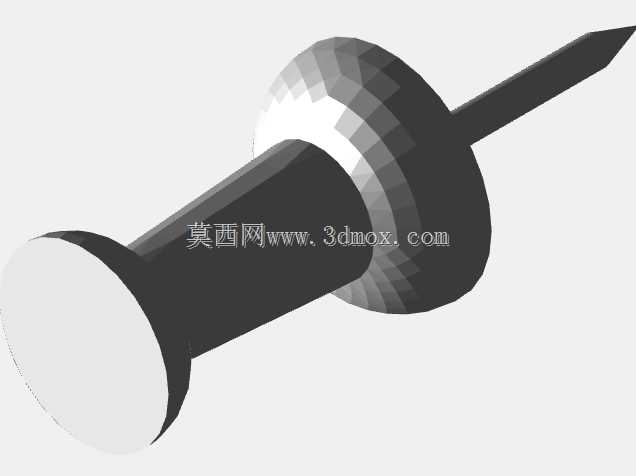

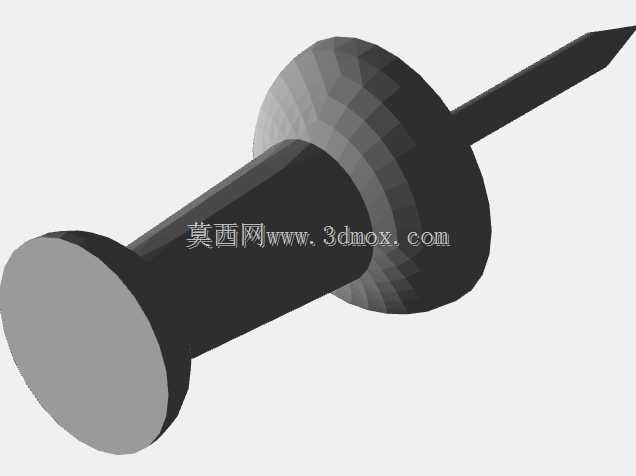

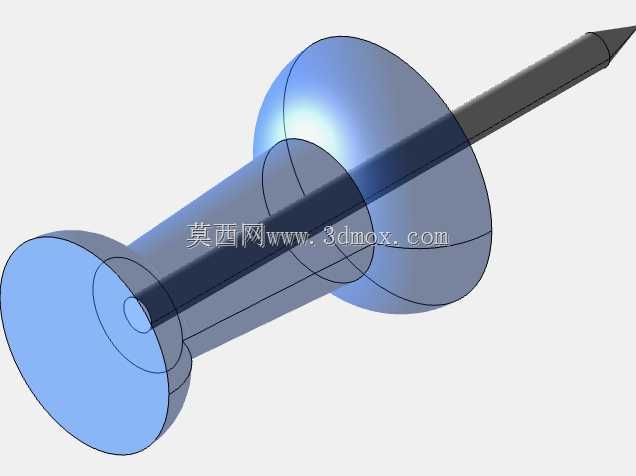

　　日常办公场景里用来固定纸面资料的图钉，在工业装配、工装治具领域也有大量同原理的衍生应用，这类按压式定位固定件不需要额外辅助工具，靠手部按压力就能完成快速固定，拆卸时直接拔出即可，在需要频繁更换定位工件、临时固定轻薄物料的工位上，使用频率远高于螺纹紧固件。这次完成的这款图钉式固定件结构，整体采用轴对称回转体设计，核心分为顶部按压帽、中间连接杆、底部定位端头三个功能段，完全匹配手动按压操作的人机工程需求。顶部按压帽做了大直径圆盘式设计，边缘做了圆弧过渡处理，避免按压时硌伤操作人员手部，同时大直径的端面可以分散按压力，不需要太大的手部力量就能将固定件压入对应定位孔，哪怕是长时间重复操作的装配工位，也能降低操作人员的手部疲劳感。

　　中间连接杆采用等直径圆柱结构，表面做了光滑处理，和安装基座的导向孔采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证按压插拔时的顺畅度，不会出现卡滞、偏斜的问题，也不会因为间隙过大导致固定后出现晃动，影响定位精度。底部定位端头做了微扩径的圆台结构，端头边缘做了小圆角导正，插入定位孔时可以自动导正，不需要刻意对准孔位就能顺利插入，端头和连接杆的过渡位置做了环形卡槽结构，压入到位后可以和定位孔内的弹性卡圈配合，提供足够的拔出阻力，避免固定件因为设备振动、物料拉扯出现意外松脱的问题。

　　从安装边界来看，这款固定件的整体轴向长度可以根据实际安装基座的厚度做参数化调整，常规适配10mm到30mm厚度的安装板，顶部按压帽的直径比连接杆直径大6mm左右，按压时不会出现滑脱问题，底部定位端头的扩径量控制在0.8mm到1.2mm之间，既保证足够的卡紧力，也不会因为扩径量过大导致插拔力超标，操作人员单手就能完成插拔操作。在实际应用场景中，这类固定件除了办公场景固定纸张，还可以用在工装治具上固定轻薄的钣金件、PCB板、塑料膜片，也可以用在展示展板上固定宣传物料、样品展示件，甚至在一些小型民用产品上，比如软木板留言板、布艺拼接固定、手工皮具临时定位等场景都能适用。设计过程中优先考虑了结构的易加工性，整个零件除了环形卡槽之外，其余特征都是回转体结构，不管是采用塑料注塑成型还是金属车削加工，都不需要复杂的工装夹具，量产时的加工成本很低，适合大批量生产使用。结构受力方面，按压时的受力方向完全沿着连接杆的轴向传递，不会出现侧向分力，长期使用也不会出现连接杆弯曲变形的问题，顶部按压帽和连接杆的连接位置做了圆角过渡，避免应力集中，哪怕频繁插拔使用，也不会出现根部断裂的问题。

　　和传统的螺丝固定、卡扣固定方式相比，这种图钉式的固定结构操作效率更高，不需要螺丝刀、卡扣钳等辅助工具，单手一秒就能完成固定或者拆卸，对于需要频繁更换固定物料的场景，能大幅提升操作效率，同时结构本身没有细小的零散零件，不会出现零件脱落丢失的问题，维护成本极低。在建模过程中，对各个配合面的公差做了匹配设计，导向面的粗糙度要求控制在Ra1.6以下，保证插拔时的顺滑手感，卡紧位置的尺寸公差控制在±0.03mm，保证插拔力稳定在15N到25N之间，既不会因为太松容易脱落，也不会因为太紧导致拆卸困难。另外针对不同的使用场景，还可以通过更换材质来适配不同的使用需求，比如普通办公场景可以采用ABS塑料注塑成型，重量轻成本低；工业工装场景可以采用不锈钢或者铝合金车削加工，强度高耐磨性好，长期反复使用也不会出现磨损；需要绝缘的场景可以采用POM或者尼龙材质加工，满足电气绝缘的使用要求。
