DIN69051标准法兰型滚珠丝杠螺母结构

　　在数控加工中心、自动化直线滑台、工业机器人关节传动、精密检测设备的直线进给单元中，法兰型滚珠丝杠螺母是把旋转运动转化为高精度直线往复运动的核心执行部件，区别于普通滑动丝杠螺母，它通过钢珠在螺母与丝杠滚道间的循环滚动，把传统滑动摩擦转化为滚动摩擦，传动效率能提升至九成以上，同时大幅降低进给过程中的摩擦阻力与爬行现象，满足高速进给、高精度定位的工况需求。这款符合DIN69051标准的法兰滚珠丝杠螺母，在设计阶段就严格遵循德标尺寸规范，从滚道曲率、钢球直径到法兰安装孔位、螺母主体外径都做了全尺寸匹配，能直接适配对应公称直径、导程的标准滚珠丝杠，不需要额外做非标改制，大幅缩短设备设计阶段的选型周期。

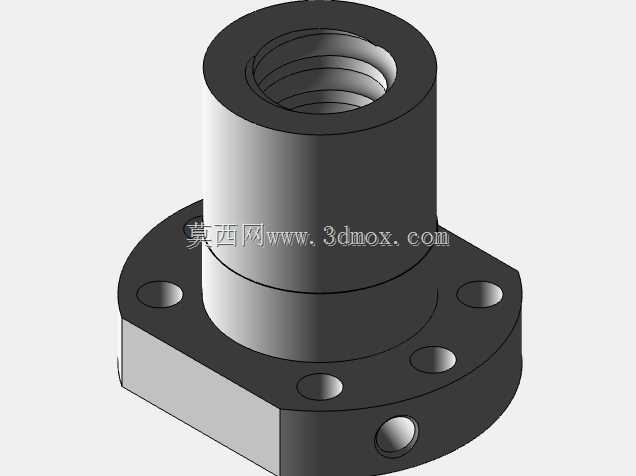

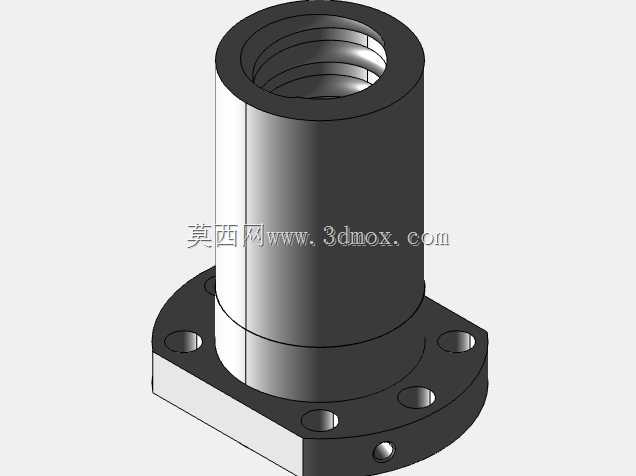

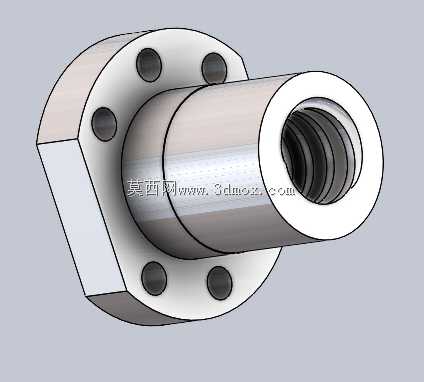

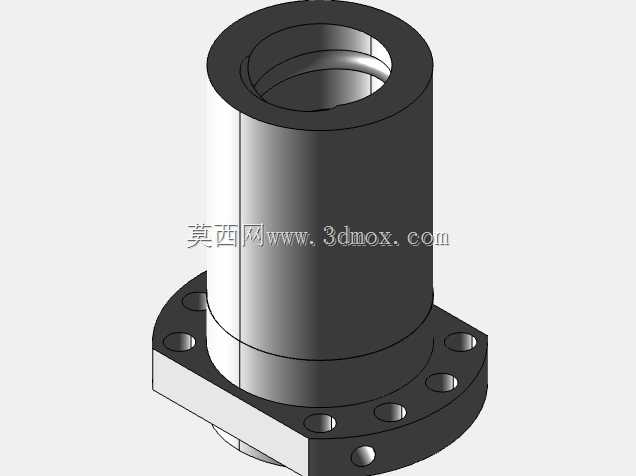

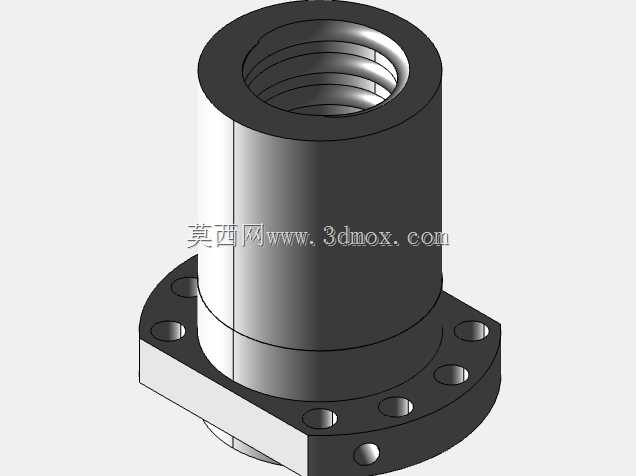

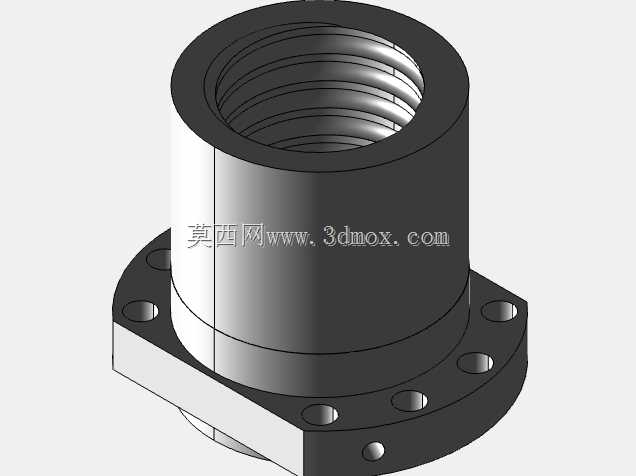

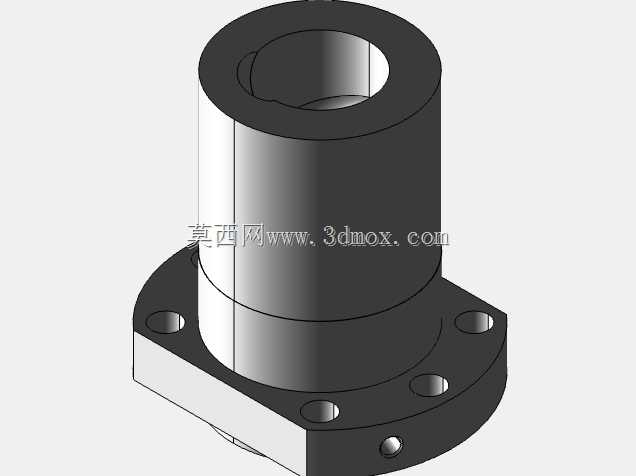

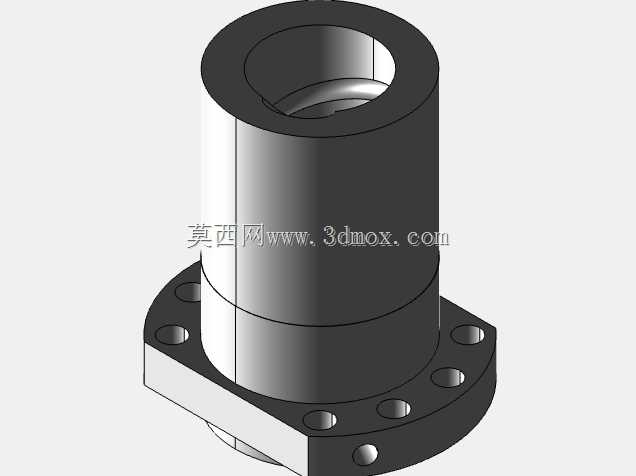

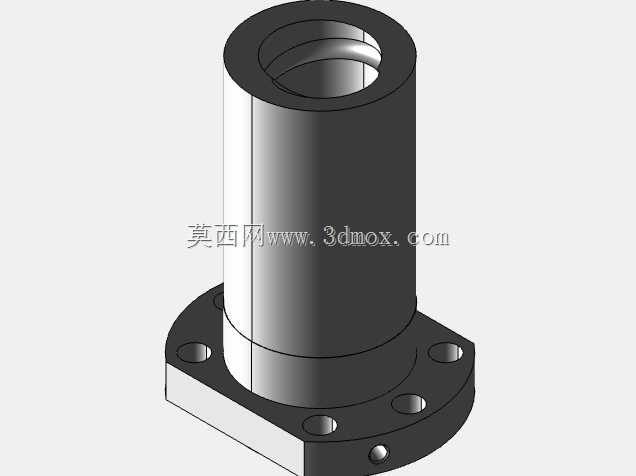

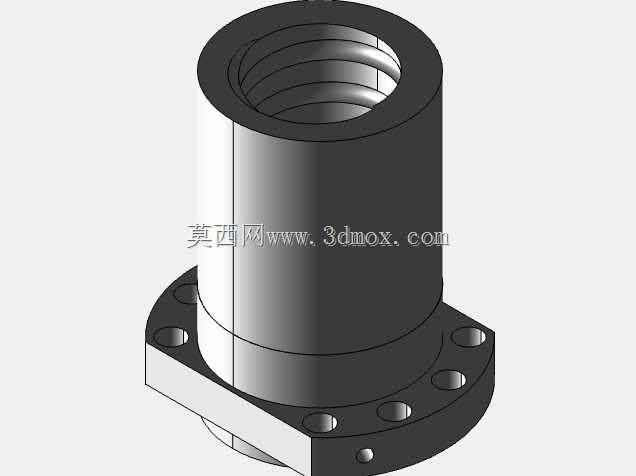

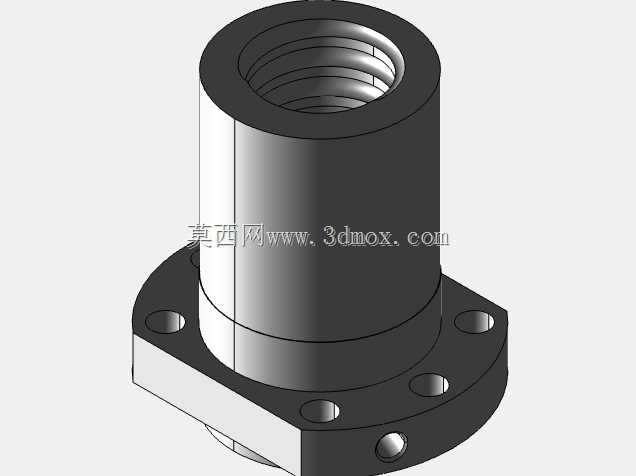

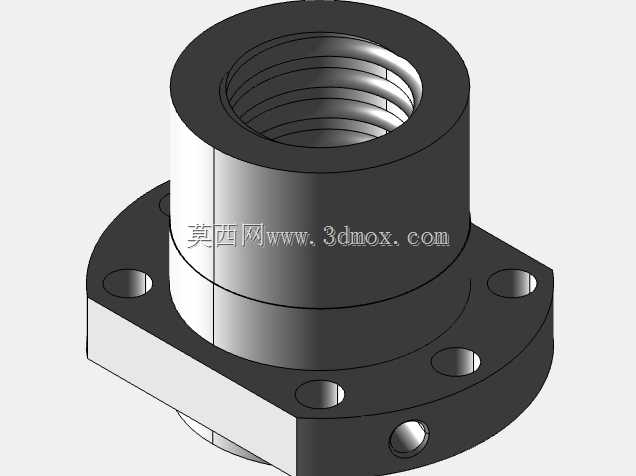

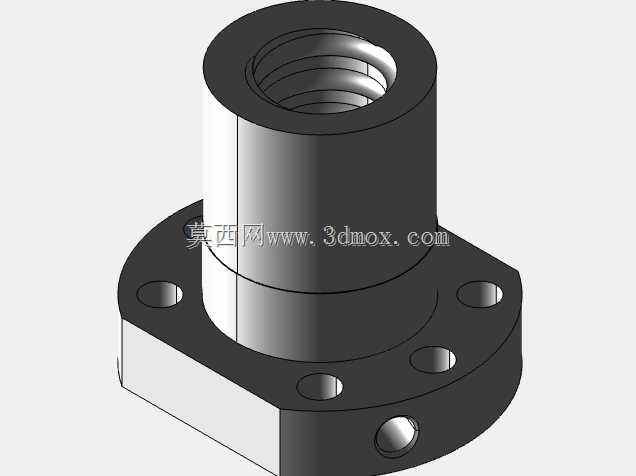

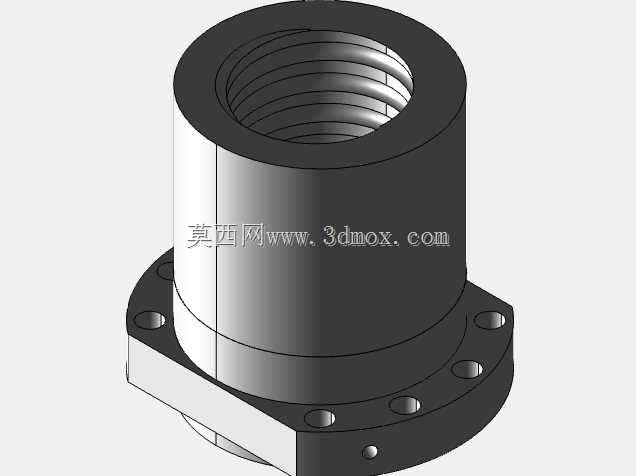

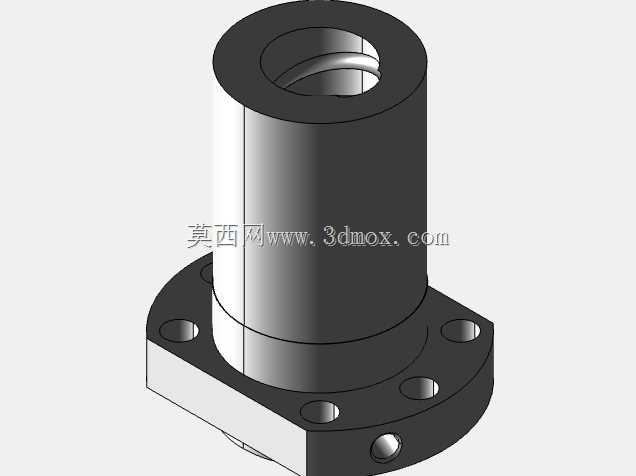

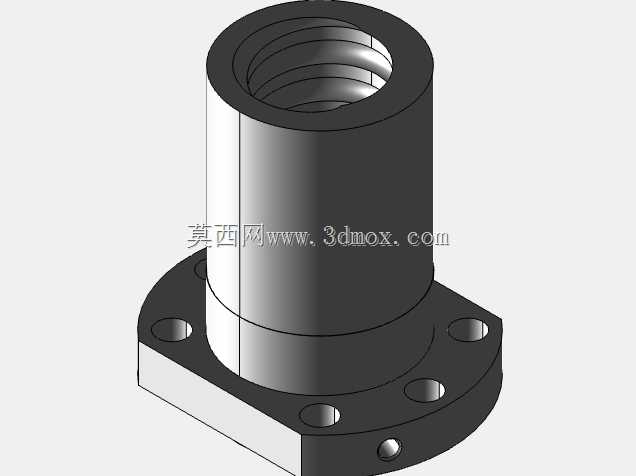

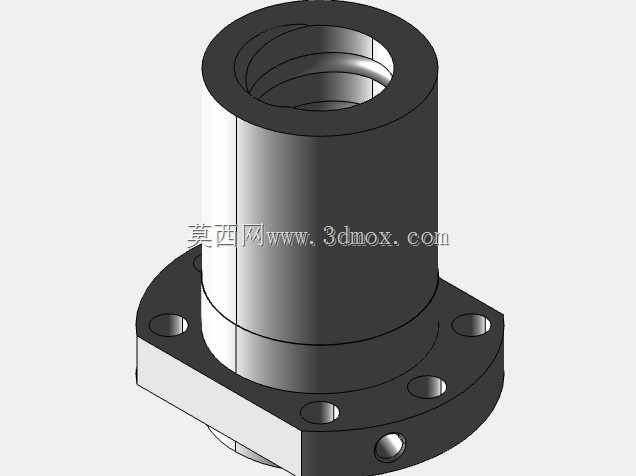

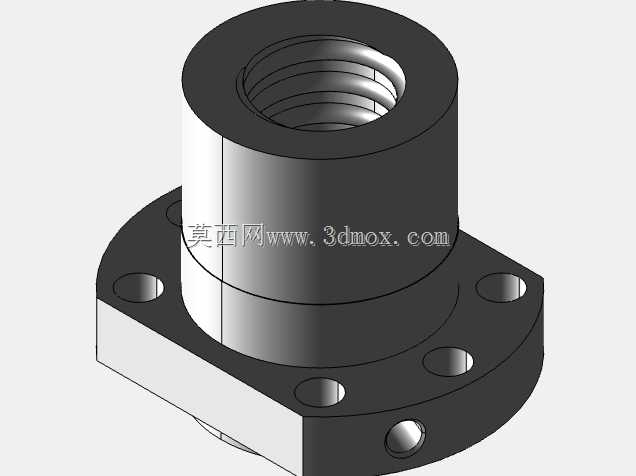

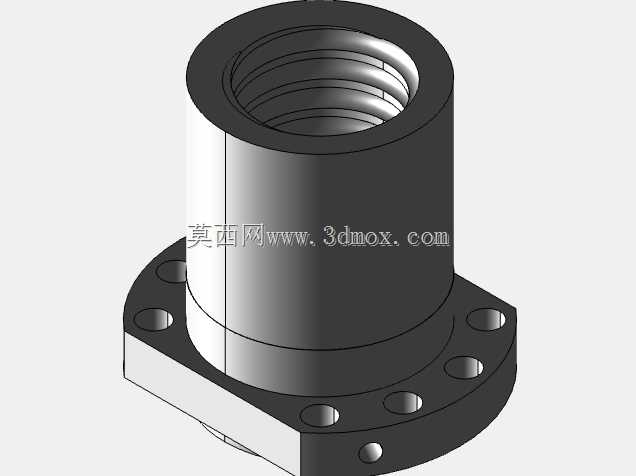

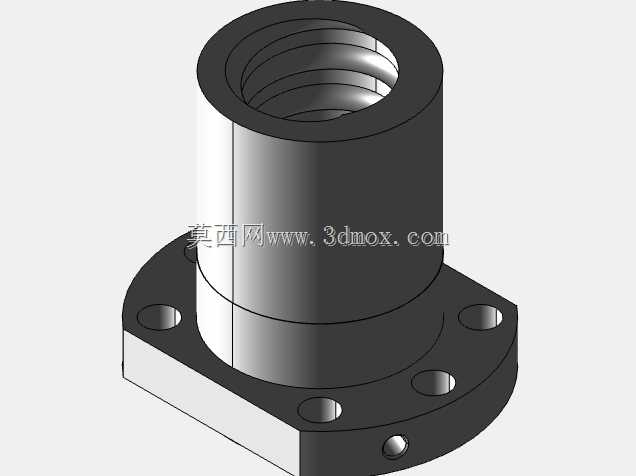

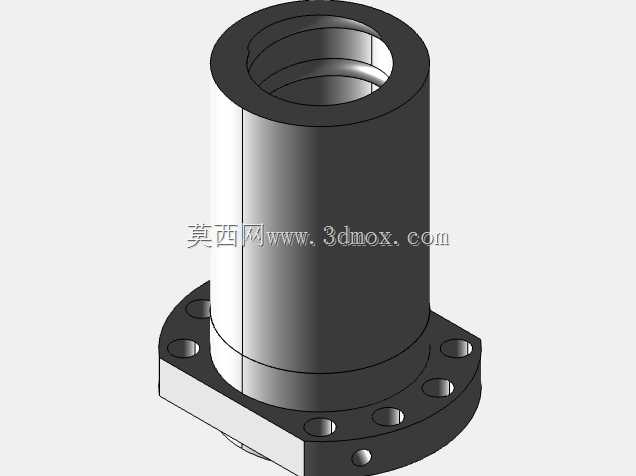

　　从结构上看，螺母主体采用一体化法兰设计，法兰端面上均匀分布六个安装沉孔，安装时可以直接通过内六角螺栓把螺母固定在移动工作台或者滑座的安装面上，相比圆螺母加锁紧套的安装方式，法兰式结构的同轴度更容易保证，安装过程中不需要额外打表找正螺母与丝杠的平行度，抗倾覆力矩的能力也更强，在承受偏载的工况下，法兰面的大面积贴合能把载荷均匀分散到安装基体上，避免局部应力集中导致的螺母变形或者滚道磨损。螺母内部的滚道采用双圆弧截面设计，和钢球的接触角控制在45度，既能承受轴向的进给载荷，也能承受一定的径向载荷，适配多数没有额外导向附件的轻载直线传动场景；钢球的循环回路采用内置式回流管设计，回流管的入口做了圆滑过渡导珠嘴，能让钢球在循环过程中顺畅进出承载滚道，避免钢球卡滞、撞击产生的传动噪音与振动，在高速进给工况下能有效降低螺母的温升，延长整体使用寿命。

　　在实际设备选型过程中，这款螺母的安装边界尺寸需要重点核对：法兰端的外径、厚度，螺母主体的外径、总长度，以及法兰安装孔的分度圆直径、沉孔深度，这些尺寸直接决定了滑座安装位的开孔大小、避让空间设计，比如在小型数控雕刻机的Z轴进给单元设计中，因为Z轴滑台的安装空间有限，就需要提前根据螺母的总长度预留丝杠的轴向行程余量，避免滑台走到行程极限时螺母和丝杠端轴承座发生碰撞；同时螺母的内螺纹公称直径、导程要和配套丝杠完全匹配，导程的选择直接关系到进给速度与定位精度的平衡，大导程螺母适合高速进给的搬运设备，小导程螺母适合高精度的微进给场景。在日常设备维护场景中，这款法兰螺母的法兰端面还预留了润滑脂注油孔的安装位置，可以直接加装标准油嘴，定期注入锂基润滑脂就能对滚道与钢球进行润滑，不需要拆解螺母总成，维护操作十分便捷；螺母两端的密封件采用双唇口防尘圈设计，能有效阻挡加工过程中产生的切屑、粉尘、切削液进入螺母内部滚道，避免硬质颗粒刮伤滚道表面导致的传动精度下降，在金属切削设备、木工加工设备这类多粉尘、多切屑的工况下，这种密封结构能大幅延长螺母的维护周期。

　　从设计建模的角度看，这款螺母的所有特征都做了全参数化关联，法兰安装孔的位置、螺母主体的外径、内滚道的尺寸都可以根据对应的丝杠规格做参数调整，不需要重新绘制基础特征，能快速衍生出不同公称直径、不同导程的同系列法兰螺母模型，在做系列化设备设计时，可以直接调用调整参数，大幅提升三维建模的效率；模型中还还原了钢球的排列状态、回流管的内部结构，在做装配干涉检查时，可以直观看到螺母和周边安装件、丝杠、轴承座的位置关系，提前发现设计阶段的空间干涉问题，避免实际加工装配时出现零件无法安装的情况。在自动化生产线的移栽滑台、3D打印设备的运动轴、电子制造设备的贴片进给单元中，这类标准法兰滚珠丝杠螺母的应用十分广泛，因为采用统一的DIN标准尺寸，不同厂家生产的同规格螺母具备互换性，当设备上的螺母出现磨损需要更换时，不需要重新加工安装座，直接采购同标准规格的产品就能直接替换，大幅降低设备的售后维护成本。
