15位间距3mm绿色接线端子排结构设计

　　这款15位接线端子排，单接线位间距3mm，外壳采用绿色绝缘材质，主要面向低压电气回路的导线分接、转接场景，在小型控制柜、PCB板载接线、民用电气配电、小型电子设备内部布线场景中应用广泛，能够实现多组导线的快速可靠连接，替代传统的绞接、烫锡接线工艺，提升布线效率与后期维护便利性。

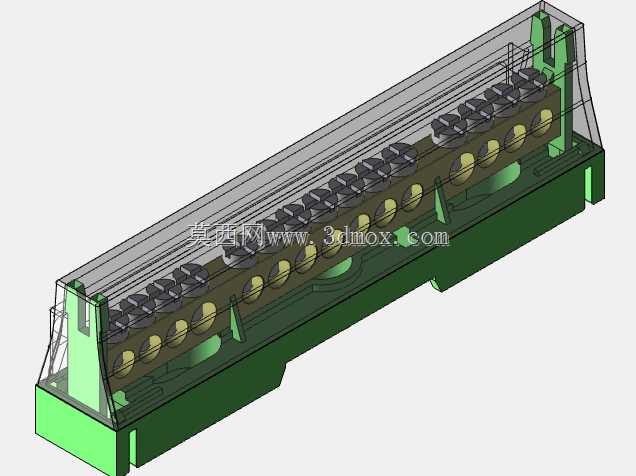

　　从实际使用需求出发，该端子排的设计首先考虑了绝缘防护性能，外壳采用半透明上盖与绿色基座组合结构，半透明上盖可以直观观察内部接线的压接状态，无需拆开防护盖即可确认导线是否插装到位、压接螺丝是否松动，日常巡检时能快速排查接线隐患。基座部分设置了对应的安装卡位，既可以适配PCB板的插装焊接，也能通过配套卡扣固定在标准DIN导轨上，适配不同的安装场景，安装边界预留了足够的操作空间，接线时螺丝刀操作不会与相邻器件产生干涉。

　　端子内部的导电件采用铜质基材，表面做镀锡处理，既保证导电性能，也能避免长期使用出现氧化锈蚀，降低接触电阻，减少大电流通过时的发热问题。每个接线位对应独立的压接螺丝，螺丝头部采用十字槽设计，适配常规十字螺丝刀操作，压接片底部做防滑齿结构，导线插入后拧紧螺丝时，防滑齿可以咬入导线线芯，避免导线受拉扯时出现松脱，即使在有轻微振动的设备环境中，也能保持稳定的连接可靠性。

　　从结构设计细节来看，3mm的位间距是小电流信号回路、低压控制回路的常用间距规格，在保证相邻接线位之间绝缘爬电距离满足低压电气安全标准的前提下，尽可能压缩了端子排的整体宽度，节省柜内或板上的安装空间。15位的位数配置，适配多数小型控制回路的接线点数需求，无需拼接多组短位端子排，减少拼接处的安装间隙，整体布线更加整齐。外壳的绿色配色是电气行业中信号回路、控制回路端子的常用标识色，现场布线时可以通过颜色快速区分动力回路、信号回路、接地回路的端子，降低接线错误概率。

　　端子排的两端设置了固定卡扣结构，当多组端子排并排安装时，相邻端子可以通过卡扣互相拼接锁定，避免在导轨上出现滑动移位，保证端子排组的整体安装稳定性。基座底部的导向结构，在插装到PCB板时可以快速对准焊盘孔位，提升波峰焊时的装配效率，减少插装偏差导致的焊接不良。上盖与基座之间采用卡槽式连接，无需额外螺丝固定，需要检修内部接线时可以直接撬开上盖，操作便捷，同时闭合后卡扣有足够的卡紧力，不会因为日常碰触出现脱落。

　　在实际选型应用中，这类端子排需要匹配对应的导线线径，3mm间距的端子通常适配0.2-1.5平方毫米的单股或多股铜导线，压接多股导线时建议搭配冷压端子，进一步提升连接可靠性。安装时需要注意相邻端子之间的电压差不超过该间距对应的绝缘耐压等级，避免出现击穿短路问题。建模过程中，需要重点保证每个接线位的间距公差、压接螺丝的行程空间、安装卡位的尺寸精度，否则实际生产装配时会出现位间距偏差导致无法拼接、螺丝拧动卡滞、安装卡扣无法卡入导轨等问题。导电件的折弯角度、压接片的行程范围也需要严格匹配，否则会出现导线压不紧或者螺丝拧到底仍无法固定导线的情况，影响实际使用性能。
