W16型内燃机曲柄连杆机构三维模型

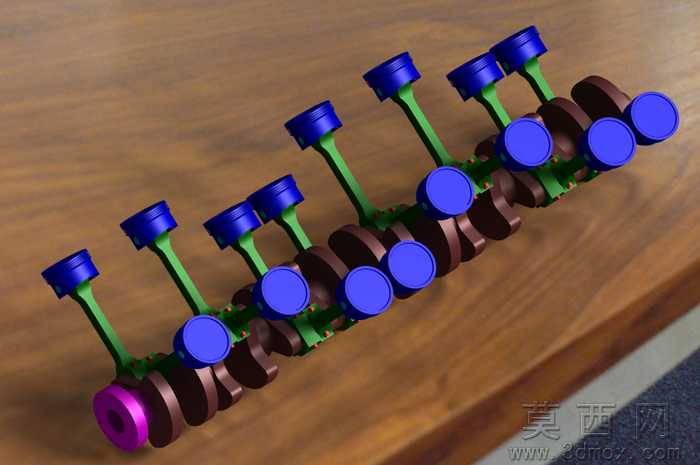

本作品为W16内燃机核心曲柄连杆机构的三维建模作品，建模过程严格遵循W型16缸发动机的真实结构逻辑，首先完成整体布局的基准搭建，依据W型缸体排布的角度参数，确定四列共十六组活塞连杆组件的安装定位基准，保证每一组气缸的轴线夹角符合W16引擎的原厂设计规范。建模阶段采用参数化设计思路，首先构建曲轴的主体结构，对曲轴的主轴颈、连杆轴颈、平衡重块、输出端法兰等特征逐一进行实体建模，精准还原16缸动力输出对应的曲轴曲拐排布角度，确保每一个连杆轴颈的相位角能够匹配对应气缸的做功顺序，平衡重块的造型与配重位置完全按照真实内燃机的动平衡设计逻辑制作，还原曲轴运转时的配重平衡特性。随后完成活塞组件的建模，包含活塞本体、活塞环槽、活塞销座等细节结构，每一个活塞的尺寸与对应气缸的缸径参数匹配，活塞销孔的同轴度参数严格按照机械设计规范设置。连杆部分采用分体式建模思路，还原连杆大头与连杆盖的拆分结构、连杆螺栓的安装位特征，连杆杆身的截面造型采用真实内燃机连杆的工字形截面设计，兼顾结构强度与轻量化的设计需求。材质与渲染阶段，针对不同部件匹配对应的材质属性：曲轴部分采用锻钢材质，设置金属磨砂质感与轻微的反光属性，还原金属锻件的表面质感；活塞顶部与活塞销采用铝合金材质，设置偏亮的金属漫反射属性，体现铝合金部件的轻量化质感；连杆部分采用调质钢材质，设置深绿色的表面涂层质感，区分不同部件的视觉层次；曲轴前端的油封轴颈部分采用紫色的密封件材质，还原曲轴前端密封结构的视觉特征。整体装配过程严格按照机械装配的约束关系，对活塞与活塞销设置转动约束，活塞销与连杆小头设置转动约束，连杆大头与对应曲轴连杆轴颈设置转动约束，完整还原曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的运动逻辑。模型整体结构清晰，各部件的装配关系准确，既还原了W16发动机双VR8结构耦合到单根曲轴的核心设计特点，也清晰展示了16组活塞连杆组件与曲轴配合的完整结构，能够直观呈现W16内燃机核心动力传输结构的组成与运作原理，可用于动力机械结构展示、内燃机原理教学等场景使用。
