可折叠芯模单腔电源变压器成型模具

　　在电源变压器的批量生产环节中，线圈封装与磁芯定位的精度直接决定最终产品的电气性能与装配良率，这套带可折叠芯模的单腔成型结构，正是针对小批量定制款电源变压器的绝缘封装工序开发的专用工装。不同于常规多腔模追求极致产能的设计思路，这套单腔结构优先考虑小批量试制阶段的换型便捷性与芯模脱模难度，适配实验室打样、小批量定制订单的生产场景，避免多腔模换型成本高、调试周期长的问题。

　　从实际使用场景来看，这套模具主要安装在小型立式注塑机上，完成变压器磁芯与线圈组合体的环氧树脂外包封成型，作业时先将绕制完成的线圈与磁芯预组装件放入模腔定位槽，合模后注入熔融的封装材料，待冷却固化后开模，通过可折叠芯模的收折动作完成脱模，不会对成型后的变压器绝缘层造成剐蹭拉伤，能有效降低薄壁封装层的破损率。

　　设计过程中首先解决的是常规整体芯模脱模斜度带来的产品尺寸偏差问题，传统整体式芯模为了顺利脱模需要预留1°-1.5°的脱模斜度，会导致变压器内孔存在锥度，后续与PCB板插装时容易出现装配间隙过大、引脚定位偏移的问题。可折叠芯模采用分体式铰接结构，合模时多块芯模块通过定位销锁紧形成完整的圆柱成型面，保证内孔的圆柱度公差控制在0.02mm以内，开模时先抽出中心锁紧销，芯模块在脱模顶杆的作用下沿铰接轴向内收折，整体外径缩小0.8mm-1.2mm，即可顺利从成型后的变压器内孔中退出，不需要预留大的脱模斜度，从根源上保证了产品内孔的尺寸精度。

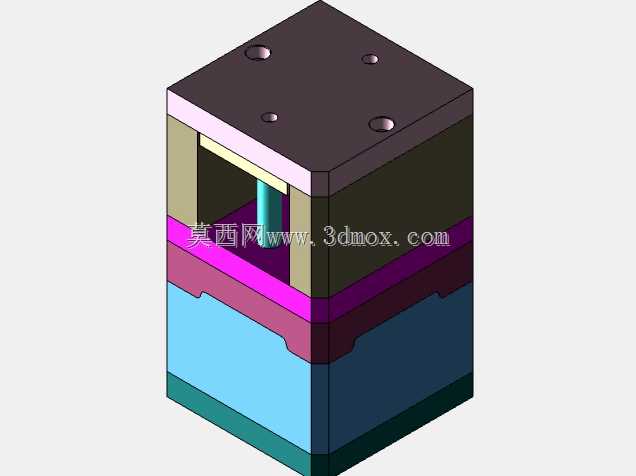

　　模架整体采用方块式叠层结构，从上到下依次为定模座板、定模板、型腔板、动模板、动模座板，各层板之间通过导柱导套实现定位，合模时的定位精度能达到0.01mm，避免分型面出现飞边。定模座板上开设的四个沉头孔为注塑机安装固定孔，孔位间距适配市面上主流的15吨-25吨小型立式注塑机的模板安装尺寸，不需要额外制作转接板即可直接上机安装。模架整体的外形尺寸控制在120mm×120mm×180mm范围内，整体重量不超过8kg，单人即可完成上机装夹与换模作业，适合多品种小批量的生产模式下快速切换生产型号。

　　型腔部分采用镶拼式结构，型腔镶件单独采用耐磨模具钢制作，表面抛光至镜面粗糙度，既能保证封装后变压器外表面的光洁度，也能在型腔出现磨损、划伤时单独更换镶件，不需要整体报废模架，降低长期使用的维护成本。浇注口开设在定模侧的中心位置，采用点浇口结构，浇口残留痕迹小，后续不需要专门的剪浇口工序，减少后处理工作量。冷却水道沿型腔镶件周边环形布置，水道距离型腔壁的距离控制在15mm左右，保证冷却均匀，避免成型件出现局部收缩凹陷的问题，冷却周期能控制在40秒以内，单模成型周期不超过1分钟，虽然是单腔结构，但小批量生产时的综合效率并不低。

　　排气槽开设在分型面的边角位置，槽深控制在0.02mm，既能顺畅排出模腔内的空气，避免封装件出现气泡、缺料的问题，也不会出现溢料飞边。顶出机构采用顶板顶出结构，顶出力均匀分布在成型件的端面，不会顶伤薄壁封装层。可折叠芯模的铰接间隙控制在0.005mm以内，合模锁紧后不会出现漏料飞边，收折动作顺畅，不会出现卡滞问题，长期反复开合的使用寿命能达到10万模次以上，完全满足小批量生产的使用需求。

　　在实际装配调试时，需要注意芯模锁紧销的插入深度，保证所有芯模块完全撑开到位，避免出现芯模偏位导致的内孔偏心问题；冷却水道的进出水方向采用下进上出的布置，保证水道内充满冷却水，避免出现气阻影响冷却效果。这套结构除了用于电源变压器的封装成型，也可以通过更换型腔镶件与芯模块，适配其他小型带内孔的电子绝缘件的成型生产，具备一定的通用拓展性。
