三角转子旋转式汪克尔动力装置结构

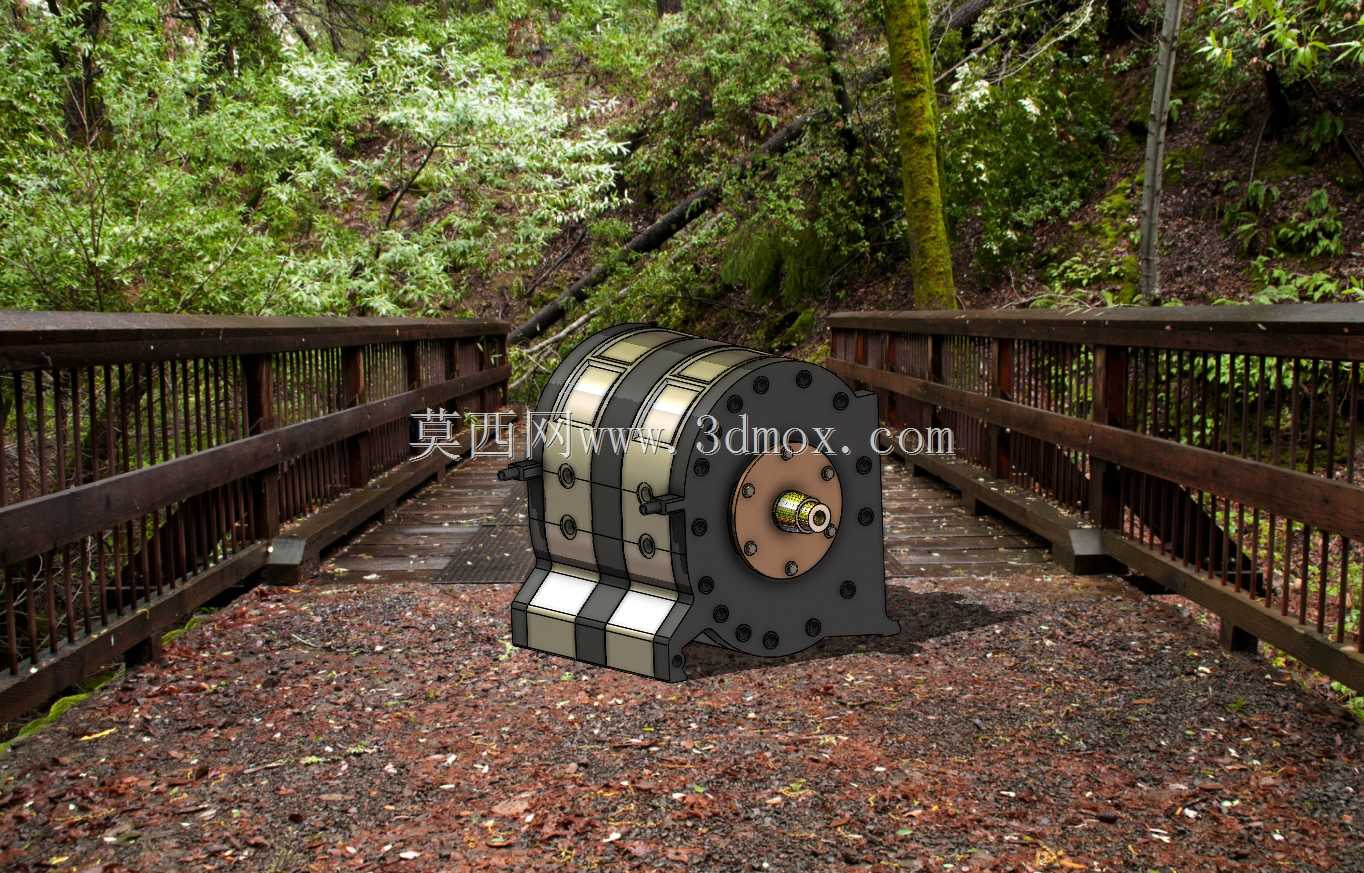

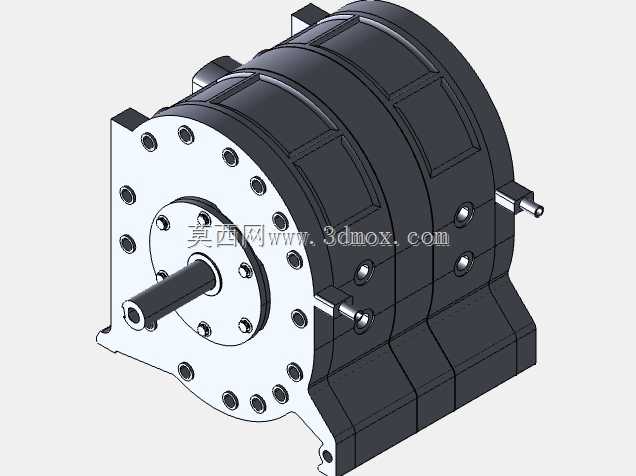

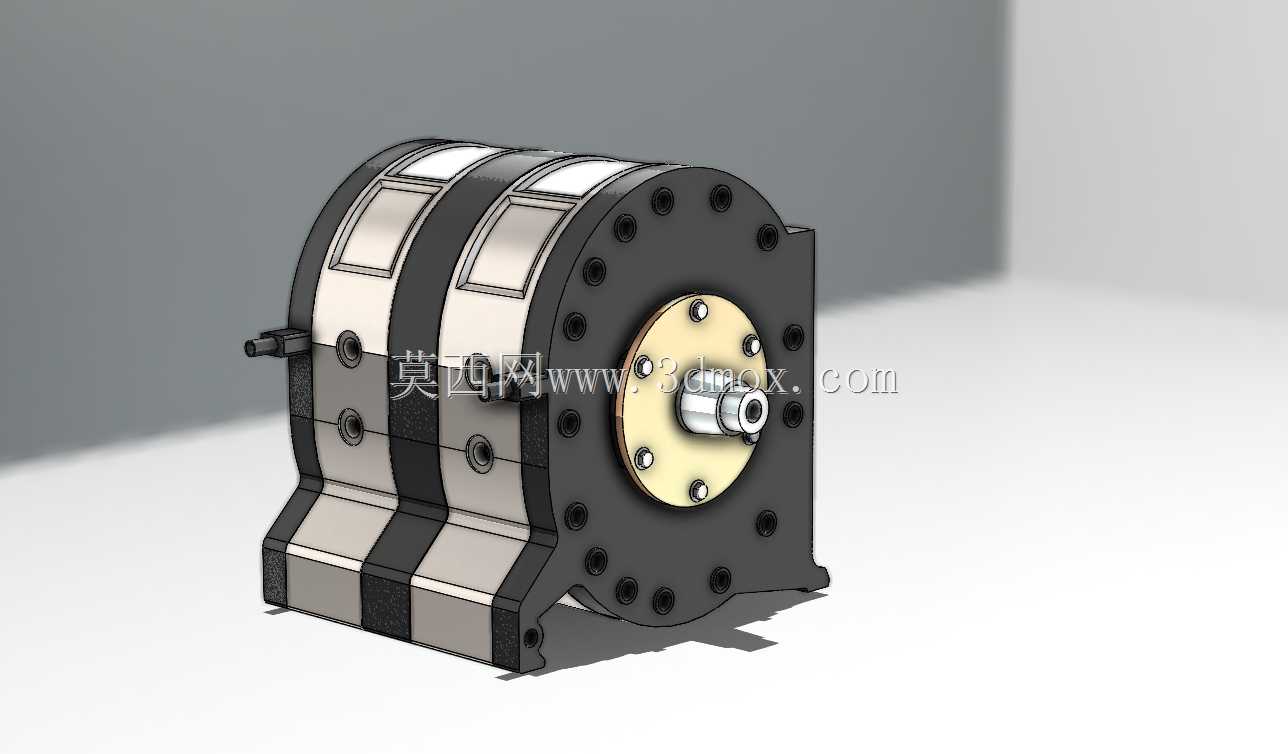

　　在做小型载人飞行器动力选型、轻量化跑车动力单元匹配的项目里，汪克尔结构的动力装置一直是绕不开的特殊选项，这次拆解建模的这款三角转子结构，完全按照实际量产机型的装配逻辑还原，没有做简化处理，能直接用于原理验证、装配干涉检查以及配套安装位的适配设计。先从实际安装边界说起，这款动力单元采用法兰端面安装形式，前端输出轴为标准圆柱轴伸，带键槽定位结构，输出轴中心高与安装底座的定位孔位完全匹配通用小排量动力的安装间距，不需要额外改制安装支架就能直接替换同功率段的往复式活塞动力，整机轴向尺寸比同功率四缸往复机缩短近40%，径向轮廓为类圆柱结构，周边布置的进排气接口、点火组件安装位都做了凸台定位，不会和周边的车架、机身结构产生干涉，做动力舱布局的时候可以大幅压缩纵向占用空间，这也是很多轻量化载具优先考虑这类结构的核心原因。从功能特性来看，这款旋转式动力没有传统往复机的曲柄连杆机构，三角转子在旋轮线型的缸体内做偏心旋转，三个独立腔室随转子转动依次完成进气、压缩、做功、排气四个冲程，转子每转一圈就能完成三次做功，同排量下的功率密度比往复活塞机高近一倍，而且运动部件只有转子和偏心输出轴，没有往复运动的惯性力，整机运行振动极小，高转速区间的动力输出持续性更强，不需要额外加装大质量的平衡轴结构就能实现平稳运行，对于自重控制要求极高的轻型飞机、小型竞速载具来说，这个特性可以大幅降低整机整备质量，提升有效载荷占比。

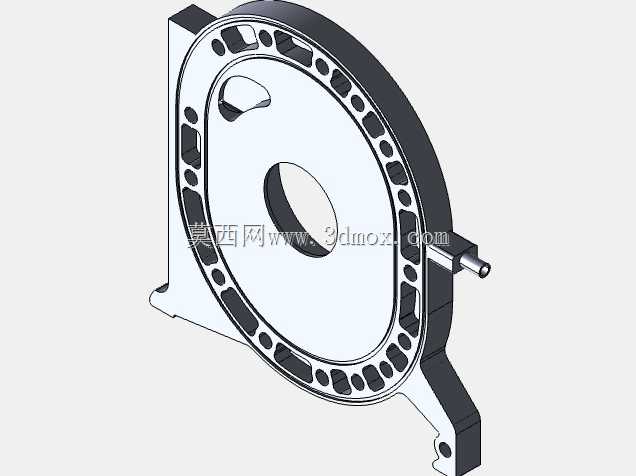

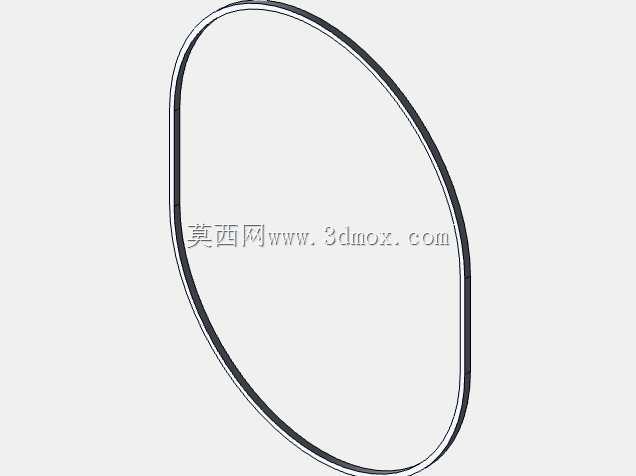

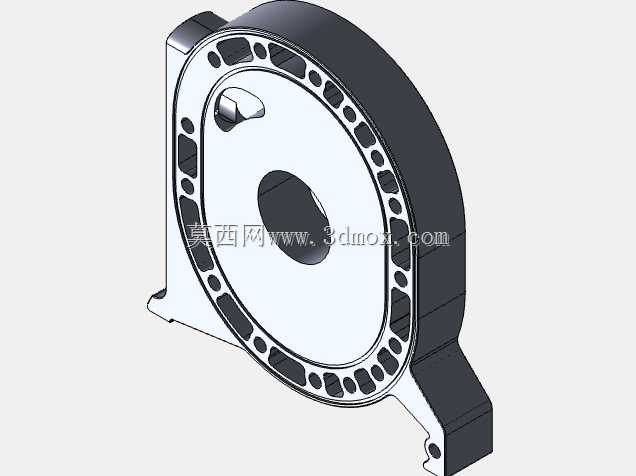

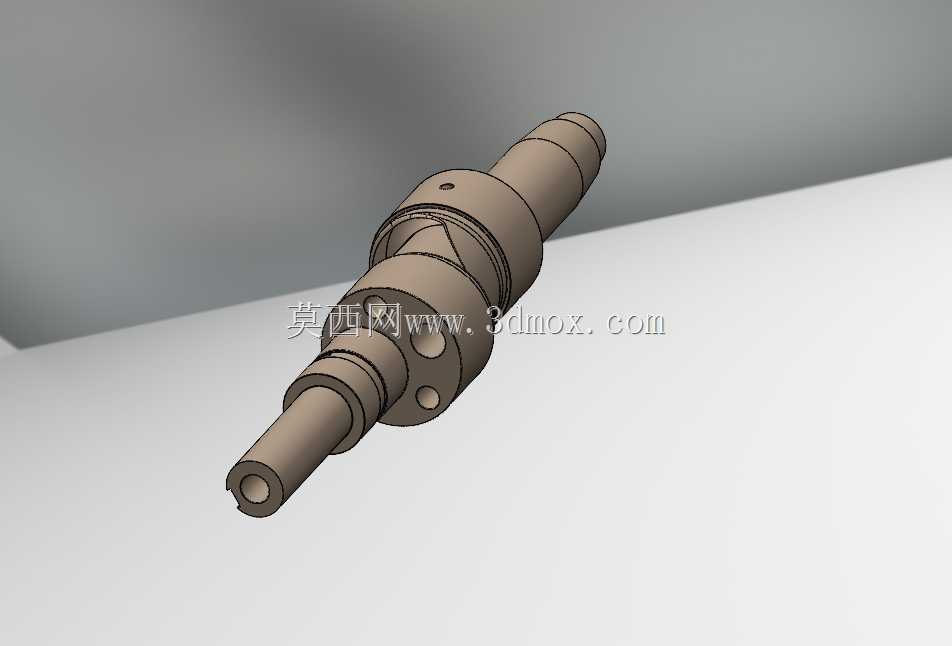

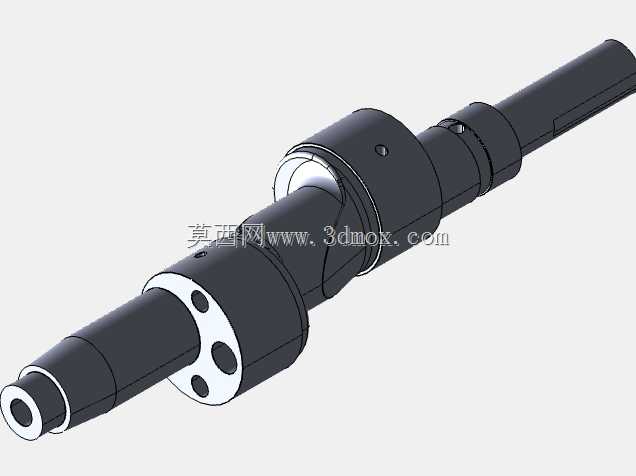

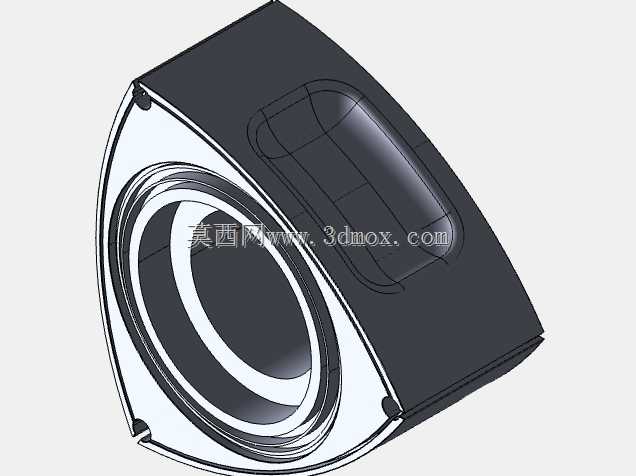

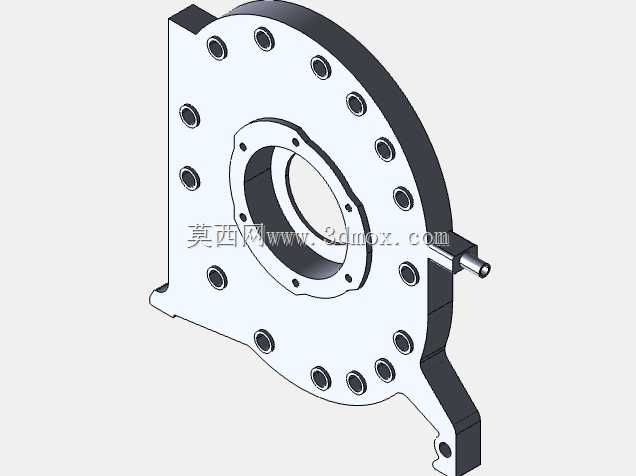

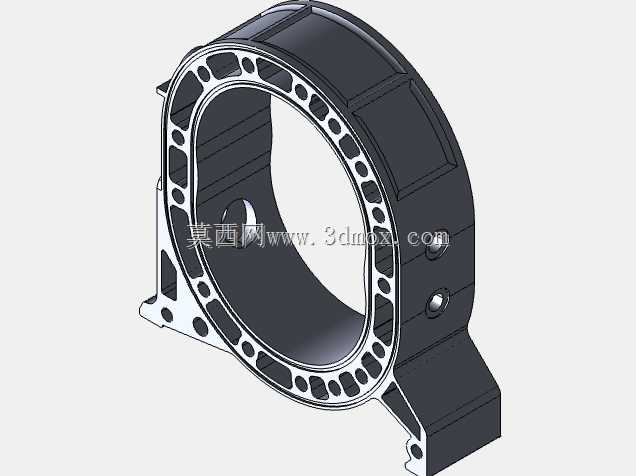

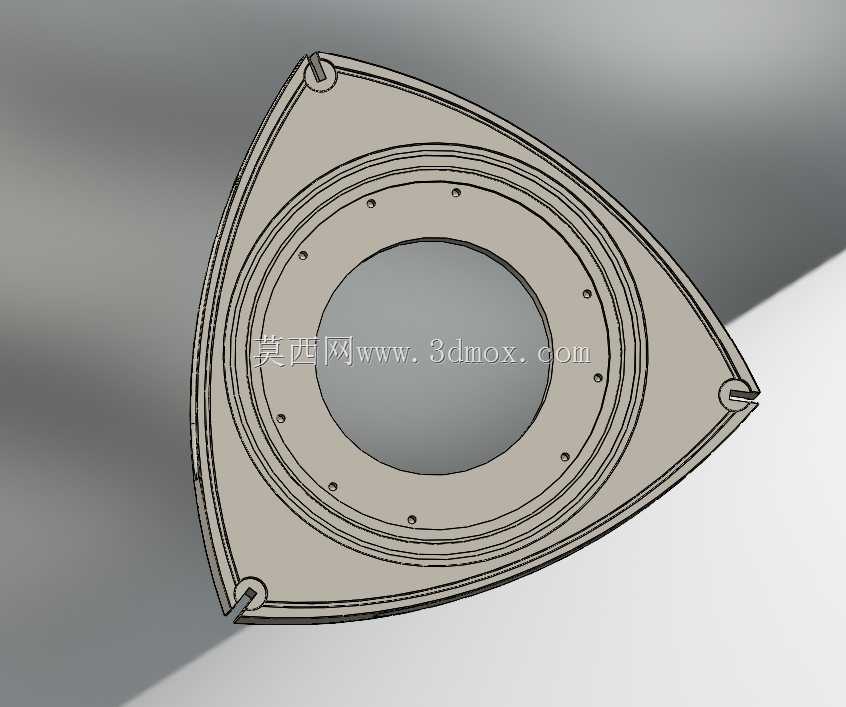

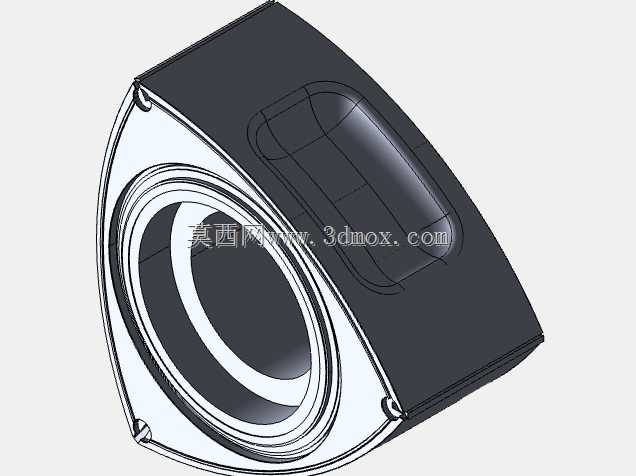

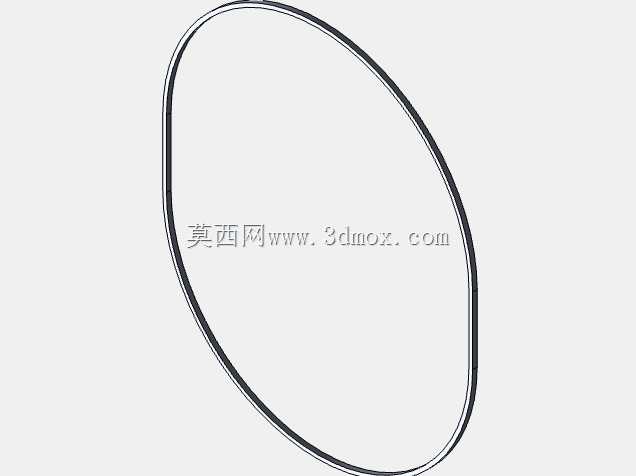

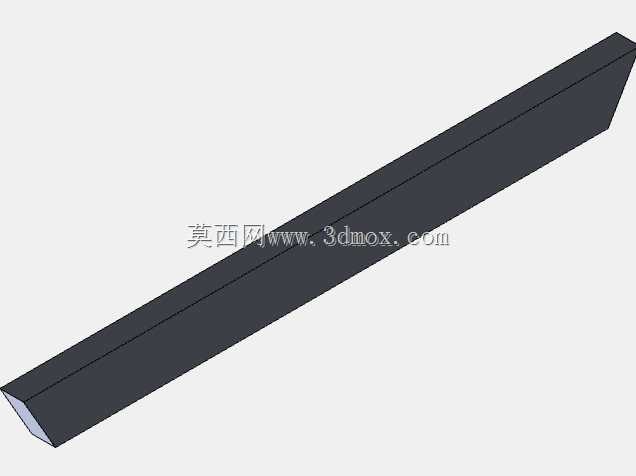

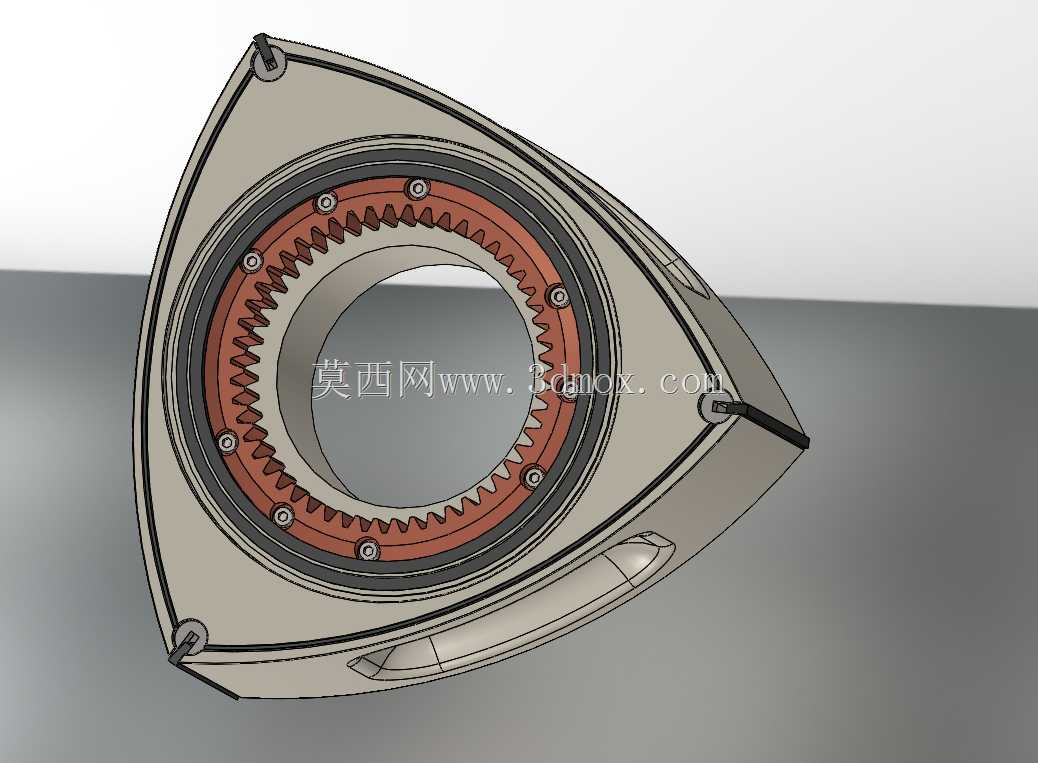

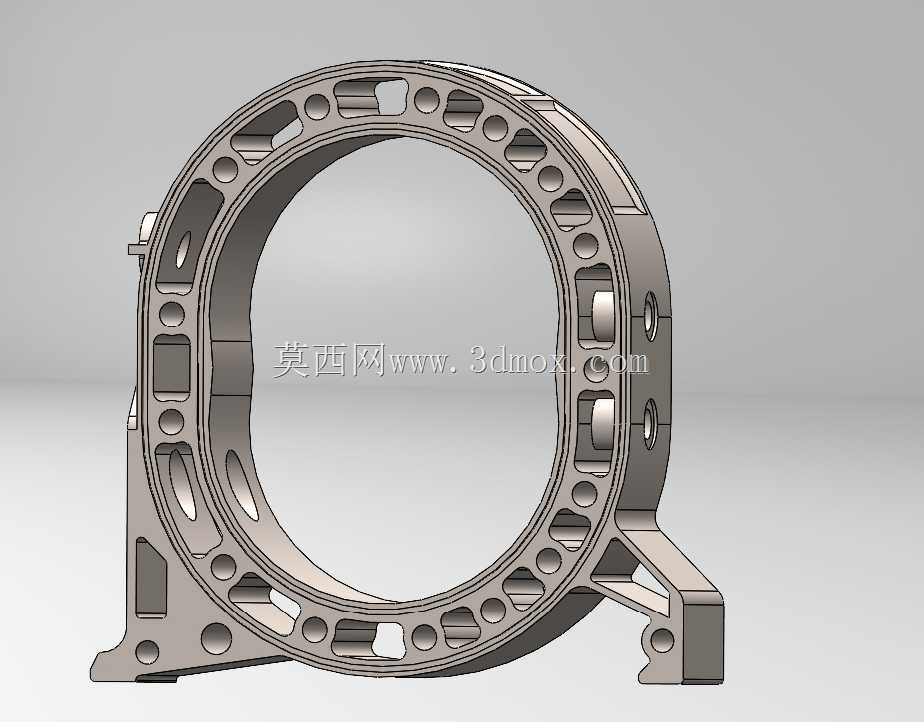

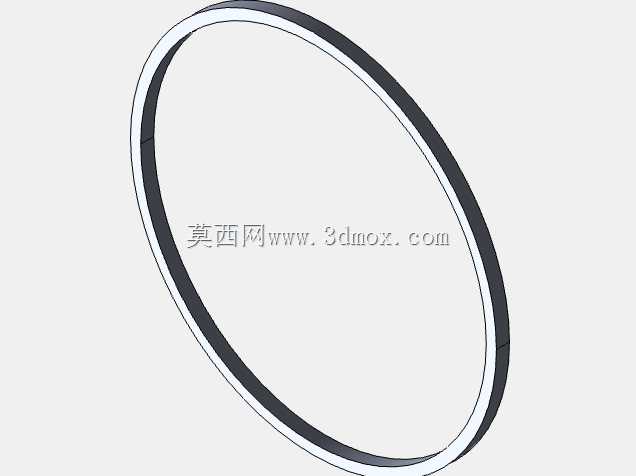

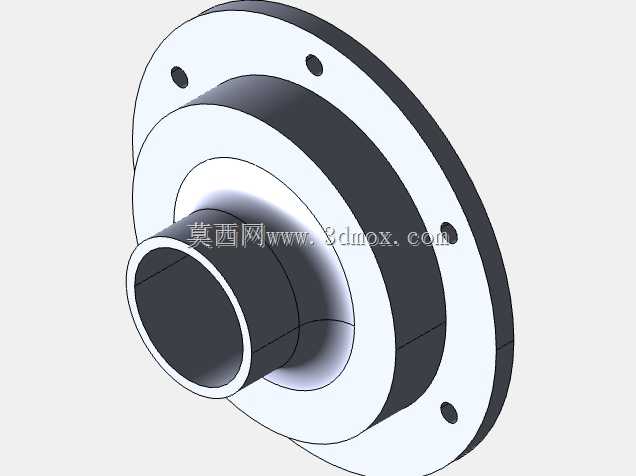

　　设计思路上，整个模型严格按照实际机型的密封逻辑做了结构还原，转子顶点的密封片、端面的密封条都单独做了零件拆分，缸体的冷却水道布置在缸套外壁的环形腔体内，和端盖的水套孔完全对位，装配后不会出现冷却液渗漏的问题，端盖上的螺栓孔采用圆周等距布置，拧紧力矩可以均匀作用在缸体密封面上，避免局部压力不均导致的缸体变形或者密封失效，输出端的轴承位采用双轴承支撑结构，靠近转子侧的轴承承受径向燃烧冲击力，外侧轴承承受输出端的传动径向力，两个轴承之间预留了润滑脂存储腔，不需要外接复杂的润滑管路就能满足长时间高转速运行的润滑需求。

　　实际应用场景里，这类动力单元除了常见的跑车、轻型载人飞机，还可以用在小型便携式发电机组、无人机动力系统、雪地摩托这类对自重和体积要求严苛的设备上，尤其是在高海拔低气压环境下，旋转式结构的进气效率受气压影响比往复机更小，动力衰减幅度更低，适合特殊环境下的动力配套。建模过程中特意还原了缸体型线的加工基准，旋轮线的参数完全按照实际加工的刀具路径做了拟合，做二次开发或者加工仿真的时候，可以直接提取型面数据生成数控加工程序，不需要重新测绘拟合，转子的偏心距、缸体的长短轴参数都和量产机型保持一致，做性能仿真的时候可以直接导入热力学仿真软件，计算不同压缩比下的燃烧效率、输出扭矩曲线，不需要重新调整结构参数。

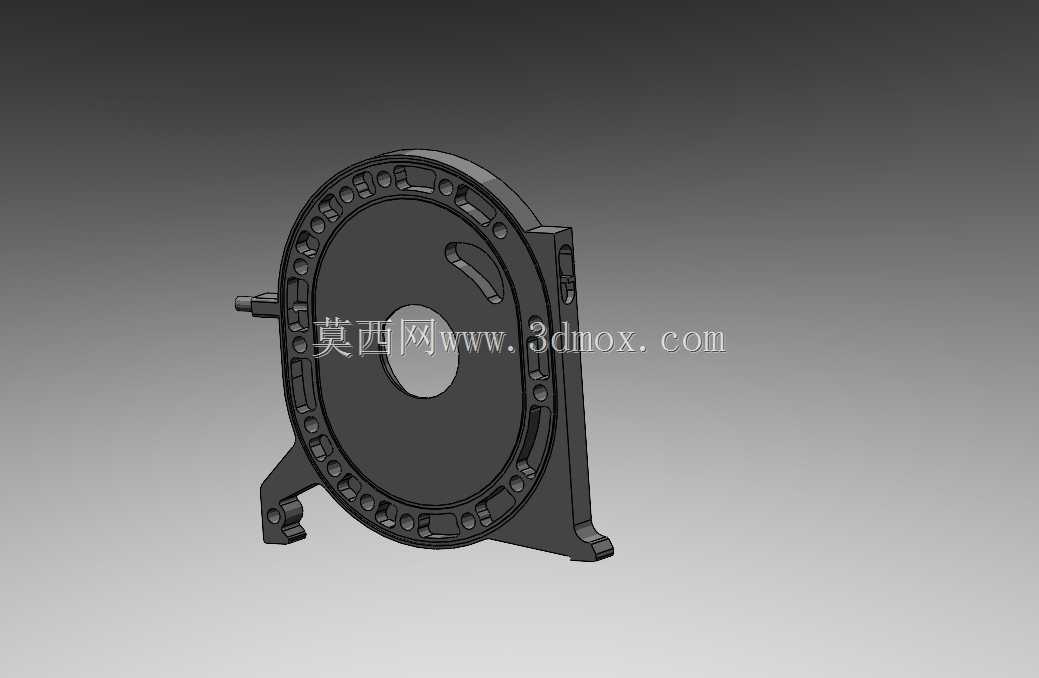

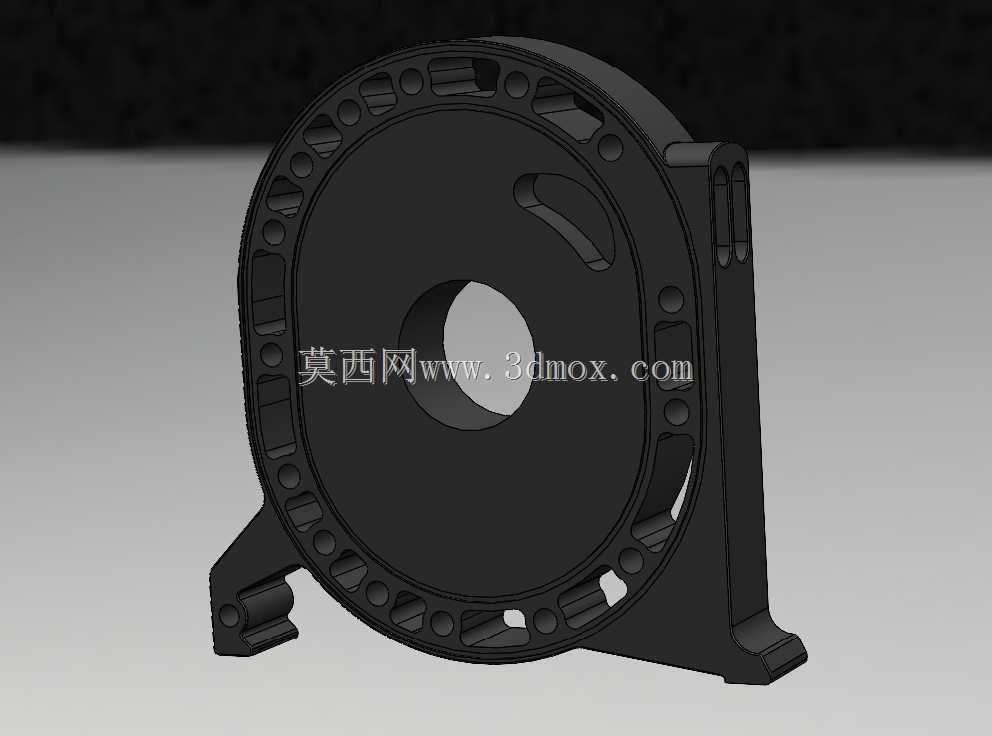

　　安装接口部分，除了前端的输出轴，后端的启动电机安装位、进排气法兰的安装孔距、点火模块的固定凸台都按照通用配套件的尺寸做了匹配，选型的时候不需要重新设计配套连接件，直接选用标准件就能完成整机组装，底座的安装脚采用加强筋结构，和缸体外壳一体成型，能承受高转速运行下的振动冲击，不会出现安装脚断裂的问题。很多初次接触这类结构的工程师容易忽略转子的相位定位，模型里特意保留了偏心轴和转子的定位销结构，装配的时候只要对准定位销孔，就能保证三个腔室的配气相位完全准确，不会出现漏气或者配气正时错误的问题，端盖上的进排气口位置也和转子的转动相位做了对应，转子转动到对应位置时刚好完成进排气的开闭，不需要额外设置复杂的配气凸轮机构，这也是这类结构零件数量少、故障率低的核心原因。
