摩托车后轮传动链轮及配套安装组件

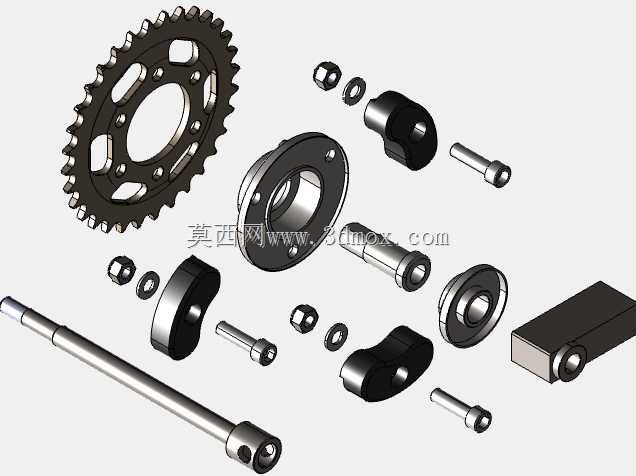

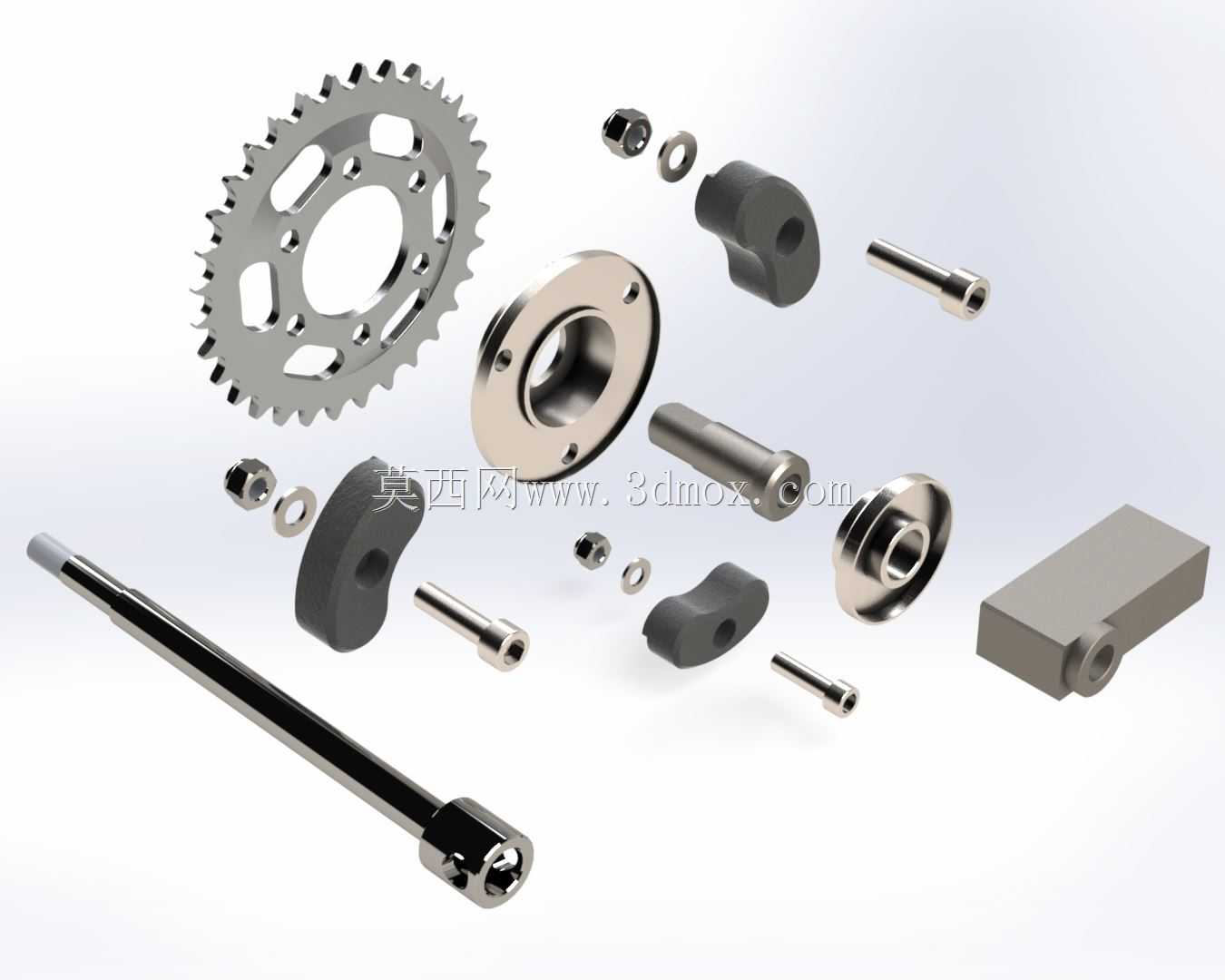

　　这套传动组件核心为大尺寸从动链轮，是两轮机动车后轮动力传递路径里的核心执行部件，日常作业中主要承接发动机输出经链条传递过来的扭矩，把旋转动力同步传递给后轮轮毂，驱动车辆行进。从结构拆分来看，整套组件包含带镂空减重结构的从动链轮、定位法兰盘、偏心锁紧轴套、不同长度规格的连接销轴、缓冲阻尼块、长拉杆以及安装基座，每个零件的配合公差都经过实际装车工况的反复校核。链轮本体采用周向均匀分布的齿形设计，齿廓曲线匹配标准滚子链条的啮合参数，运行过程中能减少链条和齿面的滑动摩擦，降低传动损耗；链轮盘面做了多组异形镂空处理，在不降低整体结构强度的前提下，尽可能减少旋转件的自重，降低后轮的簧下质量，提升车辆行驶过程中的操控响应性。

　　配套的偏心轴套主要用于调整传动链条的张紧度，安装时通过旋转轴套的偏心角度，就能微调链轮和前轮驱动小链轮的中心距，无需额外拆卸轮毂就能完成链条松紧度的校准，日常维护操作十分便捷。不同长度的销轴分别承担链轮与轮毂的定位连接、缓冲块的固定、拉杆组件的铰接作用，每处销轴的轴径都和对应安装孔做了间隙配合设计，装配时能顺利压入，同时不会出现过大的旷量，避免长期运行后产生异响或连接松动。缓冲阻尼块采用弧形结构设计，夹装在链轮和轮毂安装座之间，动力传递过程中能吸收链条传动带来的瞬时冲击，避免刚性连接导致的齿面崩裂或者轮毂连接螺栓断裂，尤其是在急加速或者路面颠簸导致链条跳动时，阻尼块的形变能抵消大部分冲击载荷，延长整套传动系统的使用寿命。

　　长拉杆组件用于后轮的轴向定位，安装时穿过轮毂中心孔，两端通过锁紧螺母固定在后平叉的安装位上，拉杆的表面做了防锈镀层处理，长期暴露在户外泥水环境中也不容易出现锈蚀卡滞的问题，后期拆卸维护时不会因为锈死导致零件报废。安装基座是整套组件和后平叉连接的转接载体，上面预留的安装孔位完全匹配常规跨骑车型的后平叉安装尺寸，不需要额外做打孔改装就能直接适配。从安装边界来看，链轮的最大外圆直径适配17寸标准后轮轮毂，安装后链轮和后轮制动盘的间隙保持在安全距离以上，运行过程中不会出现运动干涉；所有连接零件的安装孔位同轴度公差控制在0.05mm以内，装配后链轮的径向跳动量极小，能避免链条运行过程中出现掉链、偏磨的问题。

　　设计过程中针对不同零件的受力工况做了差异化的材料选型，链轮本体采用高强度合金钢经淬火处理，齿面硬度满足长期啮合磨损的使用要求；轴套和销轴类零件采用中碳钢调质处理，兼顾强度和韧性；缓冲阻尼块采用耐油橡胶材质，长期接触链条润滑油也不会出现老化开裂的问题。实际装车场景下，这套组件能适配多数中小排量跨骑摩托车的后轮传动系统替换需求，不管是日常通勤代步的民用车型，还是非铺装路面行驶的越野车型，都能通过调整偏心轴套的张紧行程满足使用要求；装配时不需要复杂的专用工装，使用常规的机修工具就能完成整套组件的拆装，维修替换的门槛较低。
