四位七段数码显示器件结构设计

　　做小型电控面板、数显表头的结构设计时，四位七段数码管是绕不开的核心显示元件，这类器件的三维建模精度，直接影响后续PCB布局、面板开孔、外壳装配的匹配度，很多新手做结构时容易忽略引脚间距、显示面高度差这些细节，最后打样出来要么引脚插不进焊盘，要么显示面和面板透光窗错位，要么外壳压到器件本体导致焊接应力过大。

　　从实际应用场景来看，这类四位共阳或共阴的七段数码管，广泛用在温控器面板、小型计数器、家电数显模块、工控参数显示单元、简易计时器这类需要直观输出数字信息的设备上，相比液晶显示，它的自发光特性在光线较差的工业现场也能清晰读数，响应速度快，驱动逻辑简单，不需要复杂的背光结构，成本控制优势非常明显。

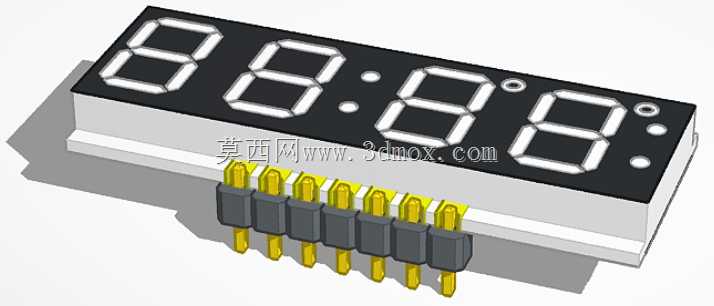

　　建模的时候首先要卡准安装边界：器件本体分为黑色显示面罩和白色塑封基座两部分，显示面罩的外轮廓尺寸要和面板预留的显示开窗留0.2-0.3mm的装配间隙，避免热胀冷缩后面板挤压面罩导致显示段变形；基座部分的高度要匹配PCB到面板内表面的距离，保证焊接后显示面罩刚好贴合面板内侧的遮光泡棉，不会出现漏光或者显示面凹陷的问题。引脚部分是建模的重点，这类直插封装的数码管采用双排交错引脚设计，每排8个引脚，引脚的直径、引脚中心距、引脚伸出基座的长度都要严格对应实际器件的封装尺寸，引脚根部的塑封定位凸台不能省略，这部分是和PCB焊盘定位的关键参考，建模时要给引脚留出焊接工艺需要的伸出长度，不能刚好和PCB表面齐平，否则波峰焊或者手工焊接时容易出现虚焊。

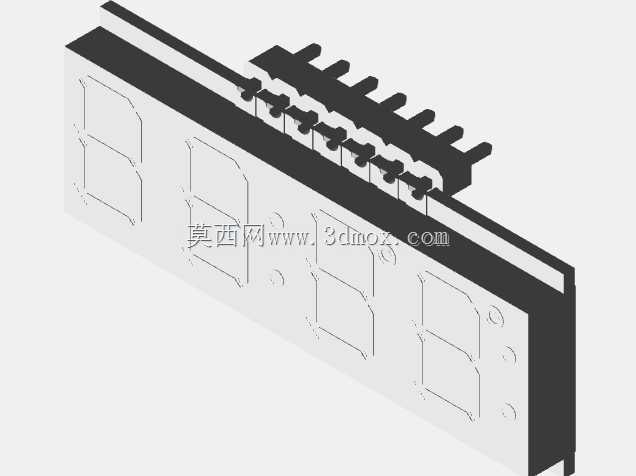

　　设计思路上要还原器件的实际结构逻辑：黑色面罩部分的八个段发光区（含右下角小数点、中间的时钟分隔点）要做凹陷处理，模拟实际器件的段码遮光结构，面罩表面做哑光黑的质感处理，和白色塑封基座形成明确的材质区分，引脚部分采用金属镀金的质感，还原直插元件引脚的实际外观，引脚根部的黑色固定胶块要逐个对应位置，不能出现错位，这部分是固定引脚、防止引脚受力变形的关键结构，实际生产中如果胶块开裂很容易导致引脚移位、焊接短路。

　　从功能特性来看，这类四位七段数码管通过动态扫描的方式驱动，四个数字位共用八段段选信号，单独的位选信号控制每一位的点亮时序，人眼的视觉暂留效应会让四个数字看起来同时点亮，相比静态驱动可以大幅减少IO口占用，非常适合单片机这类IO资源有限的控制场景。建模时要注意中间的两个分隔点是独立的发光段，不属于四个数字的小数点，很多人建模时容易把这两个点漏掉，导致做时钟类应用的显示结构时出现功能缺失。

　　实际选型装配的时候，还要注意器件的视角方向，这类数码管的显示面有固定的上下方向，建模时要在基座侧面做微小的定位标记，对应PCB上的丝印方向，避免生产时插反器件导致数字显示倒序。另外器件的整体厚度要考虑外壳内部的空间余量，尤其是带遮光罩的面板设计，要计算好显示面到透光片的距离，避免出现显示重影、段码边缘模糊的问题，一般这个距离控制在1mm以内，搭配磨砂透光片可以获得比较均匀的显示效果。

　　做结构验证的时候，可以把建好的数码管模型导入装配体，和PCB、面板、外壳做干涉检查，重点检查引脚和PCB焊盘的对位、基座和周边元件的安全距离、显示面罩和面板开窗的同轴度，很多设计里容易在数码管旁边放置过高的电容、接插件，最后装配时顶住数码管基座，导致器件倾斜、显示面偏移，这些问题在三维建模阶段提前排查，可以大幅减少打样迭代的次数。另外引脚的成型角度也要在建模时考虑，如果是采用卧式焊接的安装方式，要提前把引脚折弯的路径做出来，预留折弯半径，避免引脚根部被折断。
