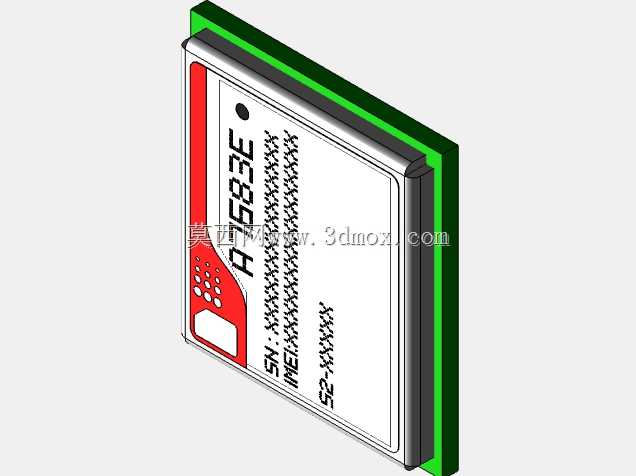

SIMCOM A7683E 4G通讯模块结构设计

　　在物联网终端、工业数采设备、车载定位终端这类需要蜂窝网络接入的设备开发中，通讯模块的结构适配往往是结构工程师在堆叠阶段就要敲定的核心环节，A7683E作为SIMCOM推出的Cat.1 bis制式4G通讯模组，在低速率物联网场景中有着极高的渗透率，对应的三维结构模型能直接缩短硬件堆叠、结构开模前的校验周期，避免后期出现安装干涉、结构避让不足的问题。从实际工程落地的角度看，这类贴片式通讯模块的设计首先要匹配SMT回流焊的工艺要求，模型完整还原了模块的LCC封装引脚排布，所有焊盘的位置、尺寸公差都按照实际器件规格做了对齐，结构工程师在做PCB布局时，可以直接调用模型核对焊盘与周边器件的安全距离，尤其是模块侧边的射频走线预留区域，模型上明确标注了净空边界，避免结构件或者周边金属器件遮挡射频路径，影响信号收发性能。外形尺寸上，该模块采用紧凑型贴片封装，整体厚度控制在适配多数轻薄型终端的范围内，模型完整还原了模块本体的层叠结构：表层的丝印标识区域、侧边的PCB基材厚度、背部的焊盘凸起高度都做了1:1还原，在做整机堆叠时，工程师可以直接将模型导入装配体，核对模块上方的屏蔽罩预留高度、模块与外壳之间的安全间隙，尤其是针对需要在模块上方粘贴导热垫、连接外置天线弹片的设计，模型能精准给出接触面的位置公差，避免后期装配时出现导热垫偏移、弹片接触不良的问题。

　　从功能适配的角度，该模块支持多频段4G接入，同时兼容语音、数据、定位等扩展功能，对应的结构设计上，模型预留了主集天线、分集天线的馈点位置标识，结构工程师在做内部天线走线布局时，可以直接对照模型调整天线支架的位置，避开模块周边的金属遮挡区域，保证天线辐射效率满足入网测试要求。在工业场景的应用中，这类模块往往要适配宽温工作环境，对应的结构设计需要考虑模块的散热路径，模型还原了模块本体的材质分层，工程师可以基于模型做热仿真分析，确认模块工作时的热量传导路径，判断是否需要在模块对应的外壳区域增加散热格栅、或者在模块与中框之间增加导热石墨片，避免长时间工作时模块过热降频。

　　安装边界方面，该模块采用标准SMT贴片安装方式，模型给出了模块的封装占位尺寸、焊盘的钢网开口参考边界，同时标注了模块周边的器件禁布区：模块本体下方禁止布置超过一定高度的元器件，避免焊接时出现器件顶起模块导致虚焊的问题；模块侧边的定位孔、固定柱位置也在模型中做了对应避让，针对需要额外增加模块固定压片的高震动场景（比如车载终端、工程机械数采终端），工程师可以直接基于模型设计压片结构，确认压片的压紧位置不会触碰模块表层的元器件，不会对模块PCB造成额外应力。

　　很多工程师在做这类通讯模块的结构适配时，容易忽略模块与SIM卡卡座、ESD保护器件的相对位置，该模型可以直接和卡座模型做装配校验，确认SIM卡信号线的走线长度、弯折角度满足信号完整性要求，同时核对卡座弹出时的活动空间不会与模块本体产生干涉。另外，针对需要做三防涂覆的场景，模型也明确标注了模块上需要避让涂覆的触点区域，避免三防漆覆盖测试点、天线馈点导致后期调试、校准出现问题。从设计思路上，这类通讯模块的结构建模核心是还原所有影响装配、焊接、信号性能的关键尺寸，不需要过度还原内部晶圆级的细节，但所有外部接口、焊盘、丝印标识、外形公差都必须和实物完全对齐，才能保证结构设计阶段的校验有效性，避免开模后才发现尺寸不匹配导致的修模、改板成本。在实际项目中，很多中小团队的结构工程师往往拿到的是模块的二维规格书，需要手动建模核对尺寸，不仅耗费时间，还容易出现尺寸看错、公差理解偏差的问题，精准的三维模型可以直接导入装配体，完成干涉检查、间隙校验、热仿真前置准备，大幅缩短项目前期的结构设计周期，尤其是在多项目并行的情况下，标准化的通讯模块模型能减少重复建模的工作量，让工程师把更多精力放在整机结构的可靠性优化上。
