挖掘机S70型液压快速连接接头结构

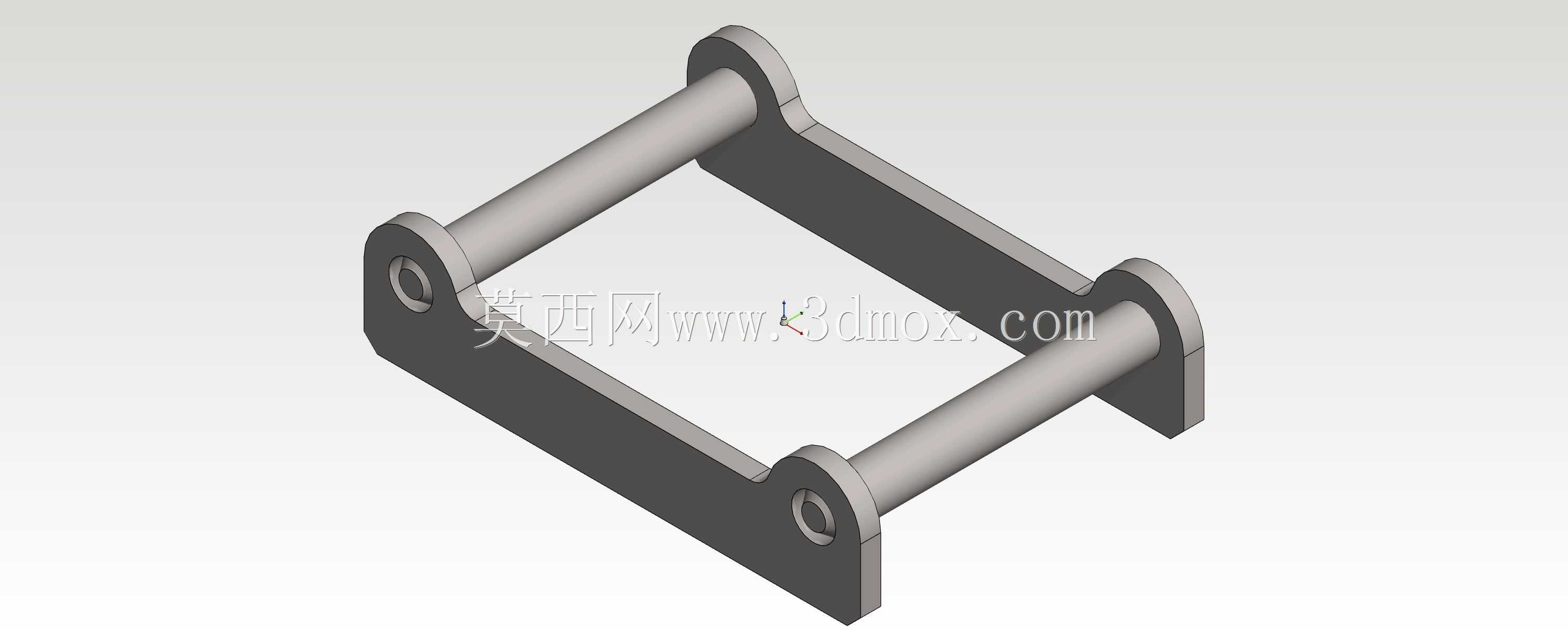

　　在土方施工、矿山剥离、市政管线开挖等工程现场，挖掘机需要频繁在挖斗、破碎锤、液压剪、抓木器等不同属具间切换，传统销轴连接的换具流程需要人工敲砸销轴、拆装锁销，单次换具往往耗费数十分钟，不仅拖慢施工节奏，高空或陡坡工况下人工拆装还存在较高的安全隐患，S70规格的快速接头正是为解决这一痛点设计的核心属具连接部件。这款快接结构采用双平行销轴的框架式主体设计，主体为两块对称布置的高强度合金钢板折弯成型后焊接为整体框架，两根连接销轴分别布置在框架的前后端，前端销轴用于对接挖掘机斗杆前端的安装耳板，后端销轴则用于对接属具的连接耳位，框架整体的受力路径经过优化，作业时的挖掘反力、冲击载荷会通过两块侧板均匀传递到两根销轴上，避免局部应力集中导致的结构开裂。

　　从安装边界来看，这款快接的销轴中心距严格匹配S70吨位级挖掘机的斗杆耳板开档尺寸，销轴直径与对应机型的斗杆轴孔公差带保持一致，安装时无需对挖掘机斗杆端的原有结构做任何焊接、打孔改造，直接替换原有属具连接销轴即可完成装配，适配的属具端耳板开档、轴孔尺寸也完全覆盖同吨位段常用的挖斗、破碎锤等属具的通用安装参数，不需要对属具端做二次加工。设计过程中重点考虑了重载工况下的结构可靠性，两块侧板的厚度经过载荷校核，在承受S70机型最大挖掘力1.2倍的冲击载荷时，侧板的最大等效应力低于材料的屈服强度，销轴采用调质处理的合金结构钢加工，表面做淬火硬化处理，耐磨层深度满足长期插拔、转动的磨损要求，销轴端部的锁止结构采用嵌入式卡板设计，避免作业过程中销轴窜动脱出，同时日常维护时只需要定期加注润滑脂即可保证转动副的顺畅，不需要复杂的拆解保养。

　　实际作业场景中，这款快接配合液压锁紧回路可以实现驾驶员在驾驶室内一键完成属具的锁紧与解锁，不需要人工下车操作，单次换具时间可以压缩到1分钟以内，在需要频繁切换属具的综合施工场景中，能够大幅提升设备的利用率，比如在市政道路施工中，同一台挖掘机可以先用挖斗开挖管沟，切换破碎锤破除路面硬层，再切换抓木器吊装管线，全程不需要长时间停机等待。结构设计上还预留了安全锁销的机械冗余位置，即使液压锁紧回路出现泄压故障，机械锁销也可以牢牢卡住连接销轴，避免属具脱落引发安全事故，框架的边角位置全部做了圆弧倒角处理，避免作业过程中剐蹭液压管路，两根销轴的同轴度公差控制在0.1mm以内，保证安装后斗杆与属具的转动间隙均匀，不会出现偏磨、卡滞的问题。

　　针对矿山等多粉尘工况，销轴的转动配合位置设计了防尘密封圈槽，装配时加装防尘圈可以阻挡砂石、粉尘进入配合间隙，大幅延长销轴和轴套的使用寿命，整体框架的焊接位置全部开坡口做满焊处理，焊后做去应力退火，避免长期受冲击载荷出现焊缝开裂的问题。
