带爪铰接式反铲挖掘机挖斗结构设计

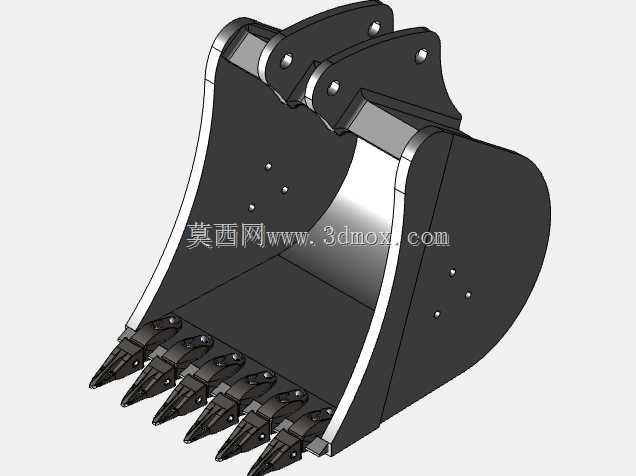

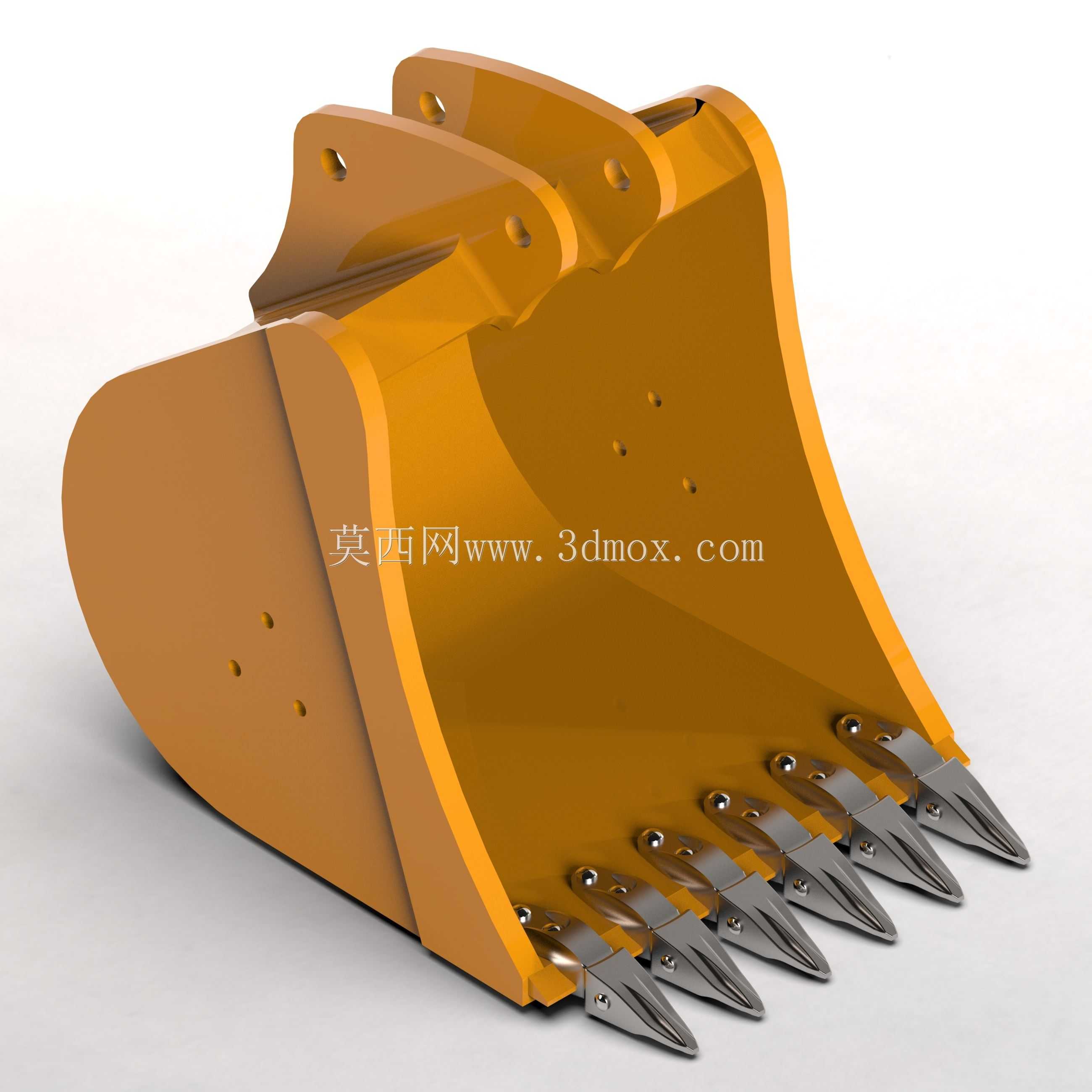

　　这款带爪反铲挖斗是中小型轮式、履带式反铲挖掘机的配套作业属具，主要适配12-18吨级的通用挖掘机型，在市政管网开挖、基坑边角修整、散状物料抓取转运、建筑垃圾清理等场景中使用，相比常规光面挖斗，额外设置的爪状结构可以在挖掘密实黏土、夹带碎石的回填土时减少物料滑脱，也能在抓取不规则块状物料比如废弃混凝土块、树枝、废旧钢材时提供额外的卡紧力，避免举升过程中物料掉落。从结构设计来看，整个挖斗采用弧形斗背与直段斗唇的组合构型，斗背的曲面弧度经过反复校核，既保证挖掘时物料能顺着弧面顺利滑入斗腔，也能在卸料时依靠重力让物料快速卸出，不会在斗腔内部形成粘附残留。

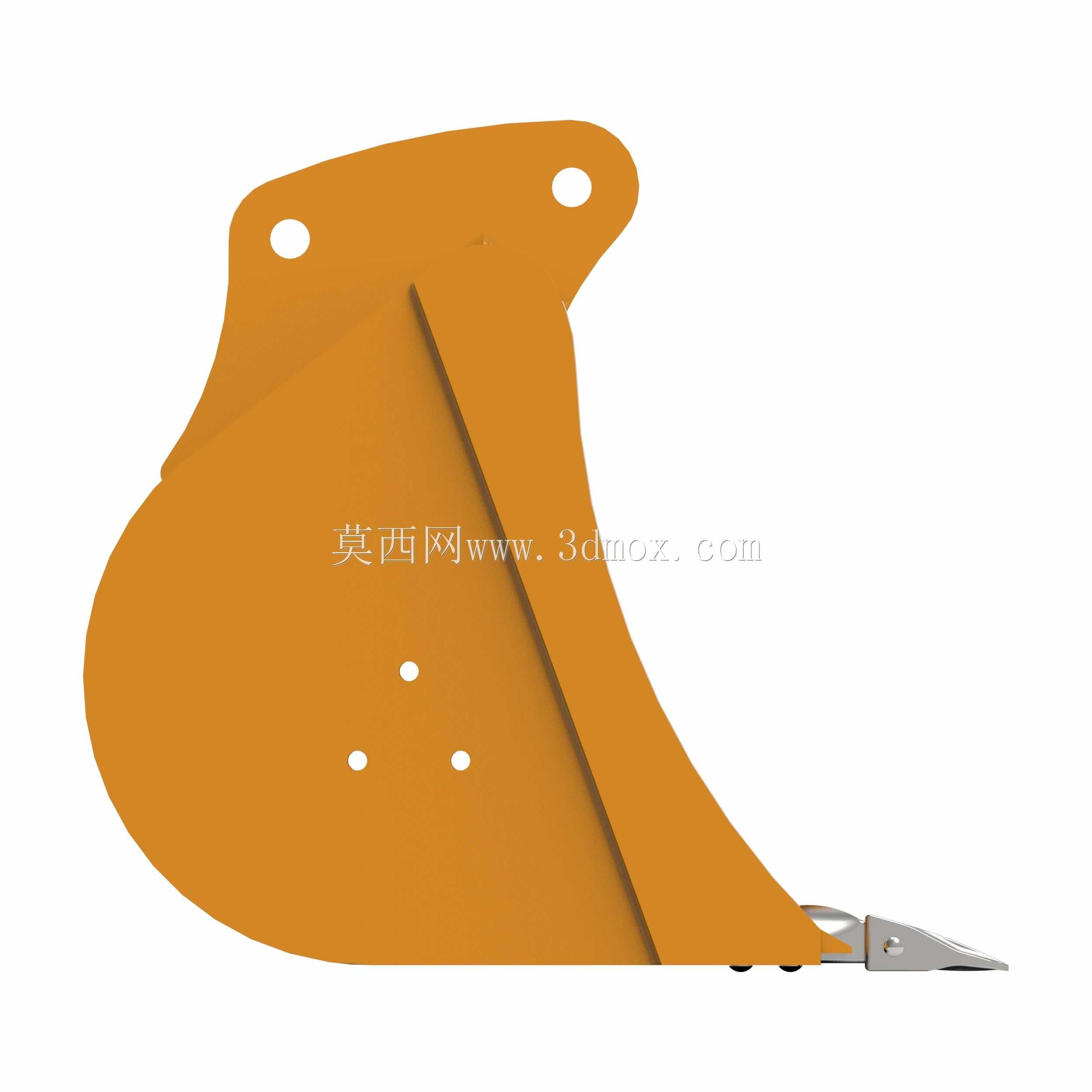

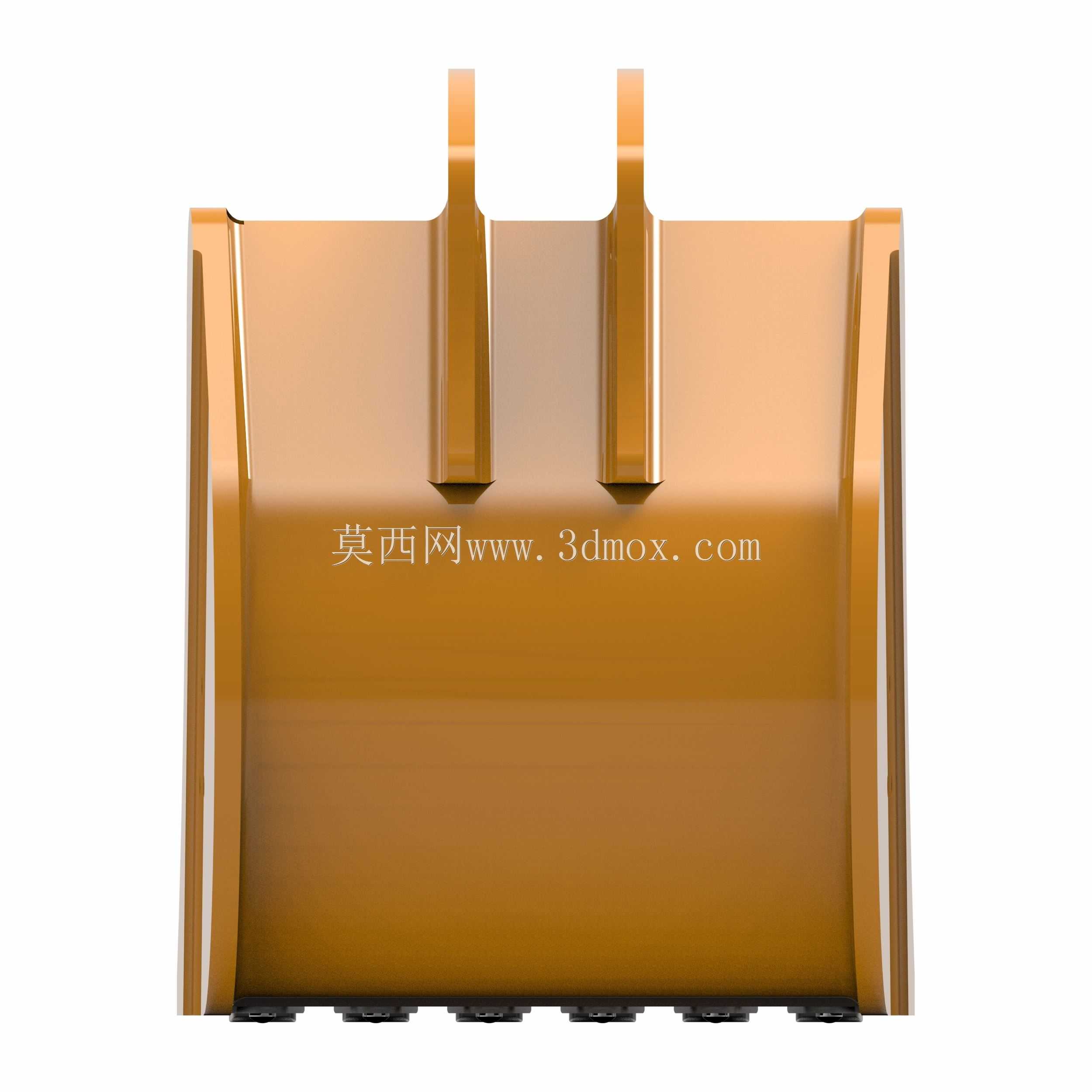

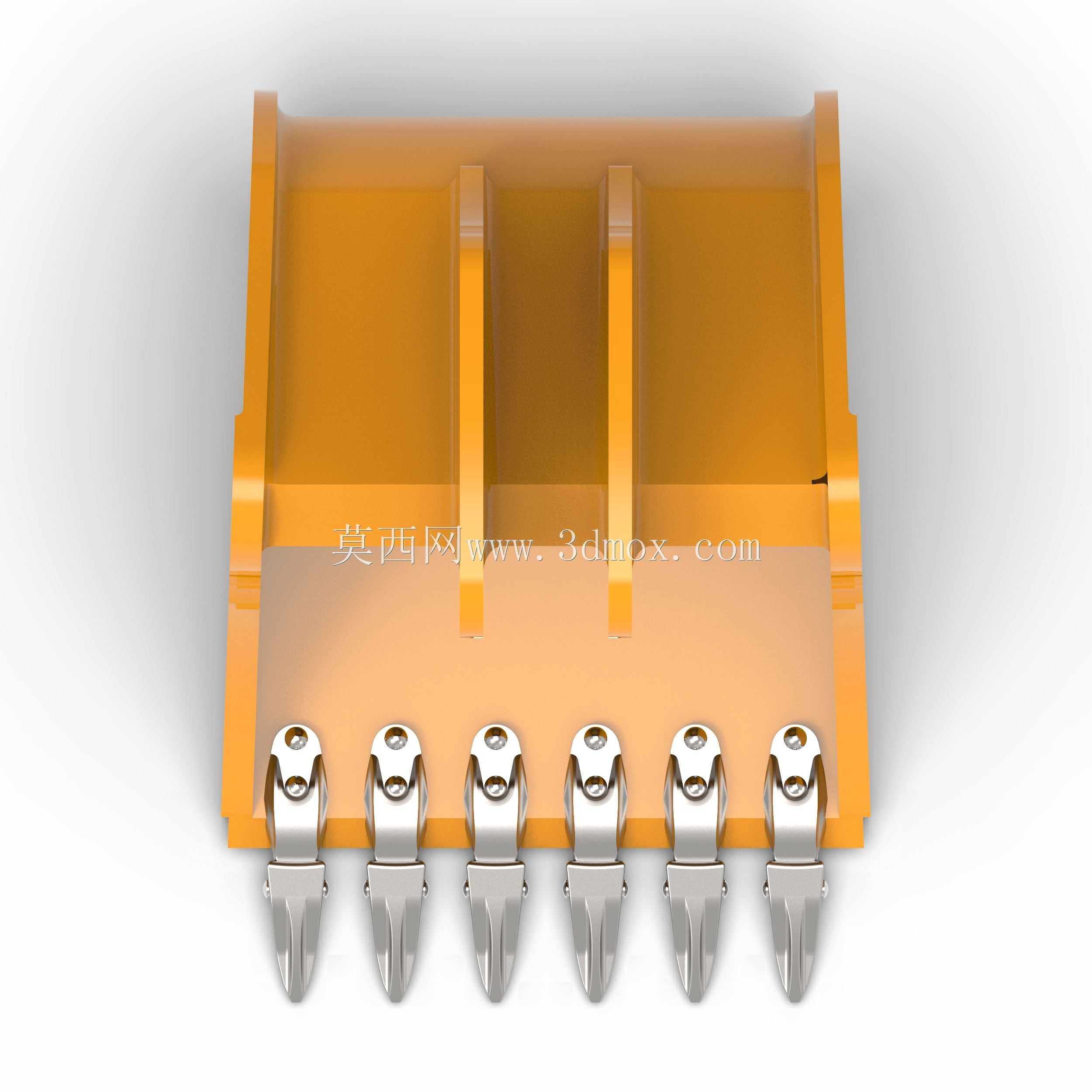

　　上部的铰接耳板采用双组对称布置，每组耳板上的销孔同轴度公差控制在0.1mm以内，保证和挖掘机斗杆、摇杆连接时不会出现偏卡，铰接部位的板厚比斗身主板加厚30%，并且在耳板内侧焊接了加强筋板，分散挖掘时销轴传递的交变载荷，避免长期重载作业出现耳板开裂的问题。斗唇部位采用了分段式斗齿安装座，每个斗齿通过弹性销固定在座体上，磨损后可以单独更换，不需要整体切割斗唇，降低现场维护的成本，斗齿的齿尖采用前倾12度的设计，切入土层时的阻力更小，遇到硬质土层时能依靠齿尖的楔面结构破开致密土层，不需要额外施加过大的挖掘力。斗身两侧的侧刃板向外突出5mm，既可以在修坡时刮平侧壁，也能保护斗身侧板不会直接和岩壁、硬土层摩擦，减少侧板的磨损量。

　　设计过程中重点考虑了安装边界的适配性，上部两组铰接耳板的孔距严格匹配对应吨位挖掘机的连杆安装尺寸，不需要用户额外改制连接部位，斗齿尖端到上部铰接点的回转半径控制在对应机型的作业半径允许范围内，不会因为斗体过长导致挖掘力超出液压系统的额定载荷，避免出现憋压、油缸过载的问题。斗腔的容积经过测算，在保证挖掘强度的前提下尽可能提升装载容量，同时控制斗体整体重量，避免过多占用挖掘机的举升载荷余量，保证满斗举升时的整机稳定性。斗身的焊接结构全部采用坡口焊，所有受力焊缝都做了圆角过渡，减少应力集中点，在容易磨损的斗背外侧、侧刃内侧都预留了耐磨板焊接位置，用户可以根据作业工况的磨损程度自行加装耐磨衬板，延长挖斗的整体使用寿命。

　　在实际作业中，这款带爪挖斗相比常规挖斗的适用场景更广，普通挖斗只能完成常规的挖掘、装载作业，遇到需要抓取零散块状物料的工况就需要更换破碎锤或者抓斗，而这款挖斗的爪状结构可以在不更换属具的情况下完成简单的抓取作业，减少工地现场更换属具的时间，提升小范围多工况作业的效率。比如在老旧小区改造的施工现场，既可以用它开挖管沟，也可以直接用它抓取拆除下来的旧砖块、混凝土块装车，不需要来回切换属具，对于作业空间狭小、不具备频繁更换属具条件的城区施工场景非常适用。设计时也考虑了不同工况的强度需求，整个斗体的主板采用高强度耐磨钢板，在保证结构强度的同时尽可能降低自重，避免因为斗体过重导致挖掘机的有效挖掘载荷下降。斗齿的排布间距经过优化，既不会因为间距过大导致小粒径物料从齿缝漏出，也不会因为间距过小增加切入阻力，在挖掘含碎石的土层时，碎石可以顺着齿缝被挤到斗腔两侧，不会卡在斗齿之间影响后续切入。
