单缸内燃机曲柄连杆机构曲轴结构

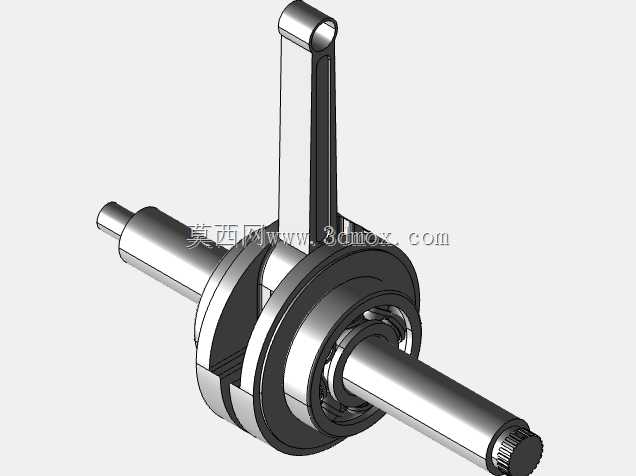

　　在小型通用内燃机、排量125cc级单缸摩托动力单元、便携式发电机组动力端的结构布局中，曲轴是承接活塞往复运动、完成动力输出转换的核心回转部件，其结构合理性直接决定整机的振动水平、运转寿命与动力传递效率。这款曲轴采用整体式曲柄销与分体平衡块组合的结构设计，主轴颈沿轴向贯穿两侧曲轴箱轴承位，一端预留花键结构用于连接磁电机转子与输出链轮，另一端加工出定位轴肩适配曲轴前油封与正时驱动齿轮安装位，曲柄臂采用偏心配重结构，配重块的扇形轮廓经过动平衡校核，可抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运转时的横向振动幅值。

　　从安装边界来看，两侧主轴颈的同轴度公差控制在0.01mm以内，主轴颈表面采用高频淬火处理，硬度达到HRC55-60，可适配深沟球轴承与轴瓦两种支撑形式，曲柄销与连杆大头的配合间隙预留0.02-0.04mm的润滑油膜空间，工作时依靠曲轴箱内飞溅的润滑油完成摩擦副润滑，避免高速运转时出现抱瓦、烧蚀故障。设计过程中优先考虑了小型动力单元的紧凑布局需求，曲柄臂的回转半径严格匹配对应排量的活塞行程，整体轴向尺寸控制在120mm范围内，可直接适配现有成熟款单缸曲轴箱的安装腔体，无需对箱体结构做额外修改即可完成替换装配。

　　实际工况下，这款曲轴可承受最高8500rpm的连续运转转速，平衡块的偏心质量经过反复迭代计算，在保证惯性力抵消效果的同时尽可能降低自身重量，减少回转过程中的不必要惯量损耗，主轴颈端部的花键采用渐开线齿形，相比矩形花键承载能力提升30%以上，可稳定传递最大12N·m的输出扭矩，满足小型动力单元的动力输出需求。在结构细节上，曲柄销与主轴颈的过渡位置采用圆角滚压处理，消除加工过程中产生的应力集中点，避免长期交变载荷作用下出现疲劳断裂问题，曲柄臂上预留的连杆安装位经过精密镗削加工，与曲柄销的配合过盈量控制在0.015-0.025mm，采用热装工艺完成装配后无需额外定位销即可保证连接强度，适配滚针轴承式连杆大头结构，运转阻力更低，适合高转速工况使用。

　　这类曲轴的应用场景覆盖了园林机械动力、小型摩托动力、便携应急发电机组、迷你越野机车等多个领域，不同应用场景下可通过调整平衡块的配重质量匹配不同重量的活塞连杆组件，无需改动主体安装尺寸即可完成适配，大幅降低了配套厂商的零件开模与库存成本。从建模逻辑来看，整个零件的特征构建完全遵循实际加工工序顺序，先完成两侧主轴颈的回转特征搭建，再依次添加曲柄臂、平衡块、曲柄销、端部花键、定位轴肩等结构，所有配合面的尺寸公差、形位公差都在建模过程中做了对应标注，可直接导出工程图用于生产加工，也可导入动力学仿真软件完成整机的动平衡仿真、疲劳寿命仿真验证，为后续的整机结构优化提供基础数模支撑。
