接线焊接定位夹持辅助工装结构

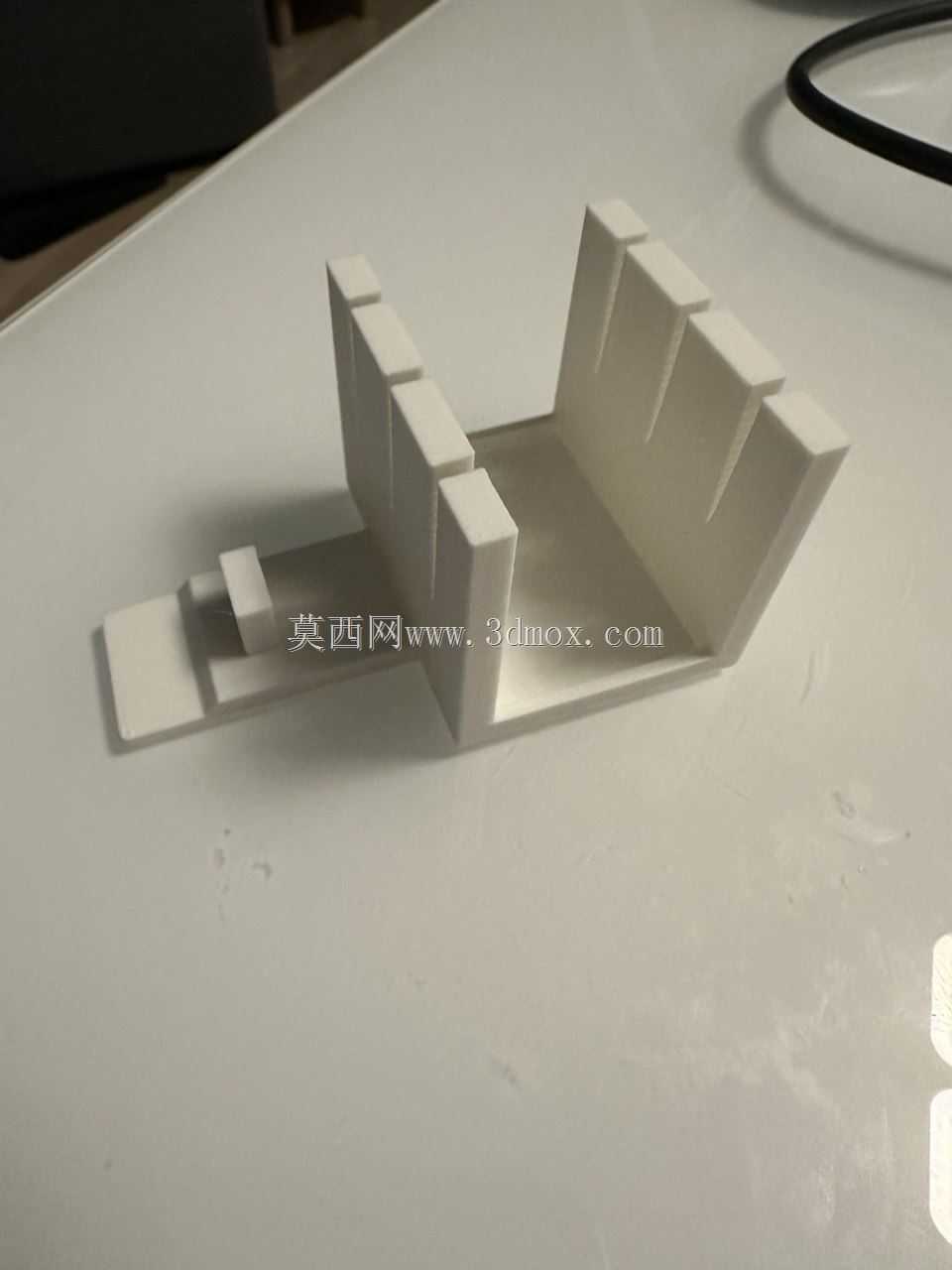

　　从结构设计来看，工装主体采用一体式的槽型布局，两侧对称设置了多道等间距的竖向挡块，挡块之间形成的卡槽刚好可以卡入单根带绝缘层的导线，卡槽的宽度适配常规电子接线常用的0.5-2.5平方毫米导线外径，导线卡入后不会出现横向滑动，也不会因为卡槽过窄压伤导线绝缘层。中间的下沉式平台是焊接作业区，待焊接的接线端子或者变压器引脚可以预先放置在平台上，平台的深度刚好让导线剥除绝缘层的线芯部分与端子焊接位处于同一水平面，不需要操作人员额外调整导线高度，焊枪操作时不会被两侧挡块干涉，挡块的高度设置在15毫米左右，既能够起到限位作用，也不会遮挡焊接时的观察视线。在电子线束加工、低压电器接线作业、小型变压器引脚焊接这类需要精细对位的工位上，操作人员经常会遇到多根细导线摆放错位、焊接时导线移位导致虚焊、相邻接线端误连短路的问题，尤其是批量处理多根并排接线的时候，单靠手持或者普通镊子固定，很难保证每根导线的焊接位置精准，长时间作业还会因为手部疲劳进一步降低焊接良率。这款接线焊接辅助结构，就是针对这类小规格接线焊接场景设计的定位工装，不需要额外的紧固件或者磁吸结构，完全依靠自身的槽位结构实现导线的临时固定。

　　工装底部为平整的平面结构，可以直接放置在常规的焊接工作台面上，不需要额外的安装固定，整体重量控制在合理范围，单手就可以挪动位置，作业时不会因为轻微的触碰发生移位。在设计思路上，这款工装没有采用复杂的活动夹持结构，所有限位结构都是一体式成型，一方面减少了活动结构带来的间隙误差，长期使用不会因为部件磨损出现定位精度下降的问题，另一方面一体式结构的加工难度低，不管是采用3D打印快速制作小批量工装，还是采用注塑工艺批量生产，都能够控制制造成本，适合电子加工车间根据不同的接线规格快速定制对应卡槽间距的版本。

　　实际使用时，操作人员只需要将待焊接的多根导线依次卡入两侧对应的卡槽内，剥好的线芯端自然对齐到中间平台的焊接位置，将需要连接的端子或者引脚放在平台对应位置，就可以直接进行焊接作业，不需要一直用手扶住导线，双手可以分别操作焊枪和焊锡丝，大幅降低精细焊接的操作难度，对于新手操作人员来说，也能够快速掌握接线焊接的对位技巧，减少因为导线移位产生的不良品。工装的外形尺寸控制在手掌大小，不会占用过多的工作台空间，边缘位置都做了圆角处理，不会划伤操作人员的手部，挡块的壁厚经过优化，既保证了足够的结构强度，卡线时不会发生形变，也不会因为壁厚过厚导致整体重量过大。针对不同的接线场景，只需要调整两侧挡块的间距、卡槽的数量以及中间平台的宽度，就可以快速衍生出适配不同线径、不同接线数量的专用版本，比如针对变压器引脚焊接的场景，可以将中间平台的尺寸调整为匹配对应规格变压器的底座尺寸，焊接时变压器可以直接嵌放在平台内，引脚位置刚好和卡槽内的导线对齐，不需要额外对位。在电子维修、小批量电子样机制作这类非量产场景下，这款工装也能够发挥作用，维修人员处理设备内部断线焊接的时候，可以将断线两端分别卡入卡槽固定，避免焊接时线芯回缩到绝缘层内部，提升维修作业的效率。

　　和传统的手持镊子固定、第三方手夹持的方式相比，这款工装的多槽位设计可以同时固定多根导线，处理并排多线焊接的时候效率提升非常明显，而且固定的位置一致性更好，焊接完成后所有接线的排列整齐度更高，不会出现导线高低不平、间距不一致的问题，后续装配的时候不会因为导线排列杂乱出现装配干涉。工装的结构没有复杂的曲面，建模过程中只需要通过基础的拉伸、切除特征就可以完成，参数调整非常方便，设计人员只需要根据实际作业的线径、接线数量、焊接件尺寸修改对应的参数，就可以快速生成适配特定工位的工装模型，不需要重新进行复杂的结构设计。
