PX0842-A型工业以太网接口连接器结构设计

　　在工业控制现场的设备面板布线场景中，这类带螺纹锁紧结构的RJ45接口连接器是解决柜内设备与外部通讯链路可靠连接的核心部件，区别于消费级设备上直接焊接在PCB板上的裸露网口，这类面板安装式连接器需要承担面板密封、线缆抗拉、接口防护、误插防呆的多重作用，在PLC控制柜、工业交换机面板、机床操作站、自动化设备通讯端口上的应用覆盖率极高。

　　从结构设计逻辑来看，这款连接器采用了外螺纹加锁紧卡爪的安装固定方式，前端的外螺纹段适配标准面板开孔，安装时从面板外侧插入开孔，内侧通过配套的锁紧螺母旋紧固定，配合螺纹根部的多道环形密封槽，可以加装O型密封圈实现IP65及以上等级的面板侧防护，避免车间内的切削液、粉尘、水汽从面板开孔位置进入柜体内部。连接器主体的金属外壳采用锌合金压铸成型，表面做镀镍处理，既具备足够的结构强度抵抗现场施工中的磕碰，又能实现良好的电磁屏蔽效果，减少工业现场变频器、伺服电机产生的电磁干扰对以太网信号传输的影响，这一点在强电磁干扰的焊接车间、锻造车间场景下尤为重要，普通塑料外壳的网口在这类场景下经常出现通讯丢包、链路不稳定的问题。

　　接口端的内部做了分层导向结构，RJ45水晶头插入时，首先通过外层的金属导向圈完成粗定位，避免插针偏斜导致的针脚弯折，内部的塑料卡槽精准匹配水晶头的弹片位置，插入后可以听到清晰的锁止反馈，配合外壳上预留的卡扣结构，还可以选配防尘盖或者锁紧式水晶头，避免设备运行过程中受震动拉扯导致线缆脱落。连接器尾部的卡接结构用来固定内部的PCB转接模块，模块一端是适配水晶头的8P8C插槽，另一端是焊线端子或者PCB插针，可以根据布线需求选择直插焊板或者引线压接的接线方式，适配不同厂家的柜内布线规范。

　　从安装边界尺寸来看，这款连接器的面板开孔直径适配标准M25螺纹规格，安装后面板外侧的突出高度控制在18mm以内，不会因为突出过多导致现场人员走动剐蹭线缆，内侧的接线端预留了足够的弯线空间，即使是带屏蔽层的超五类、六类工业网线，压接后也不会和柜内其他元器件产生干涉。外壳上的防滑滚花设计是细节上的考量，在没有专用扳手的情况下，施工人员可以徒手旋紧锁紧螺母，滚花的深度和间距经过优化，戴劳保手套操作时也不会打滑。

　　在实际选型应用中，这类连接器需要匹配对应的线缆弯曲半径要求，设计时尾部的出线口做了圆弧过渡处理，避免网线在长期弯折过程中出现线芯断裂，尤其是在设备门板等需要经常开合的位置安装时，圆弧过渡结构可以大幅降低线缆的疲劳损伤。金属外壳和内部塑料绝缘件之间做了卡扣防脱设计，即使受到较大的外部冲击力，内外层也不会出现分离脱落的情况，相比市面上常见的卡扣式薄壳连接器，这款的抗冲击性能可以满足GB/T 2423规定的工业设备机械冲击测试要求，适合在高震动的工程机械、矿山设备上使用。

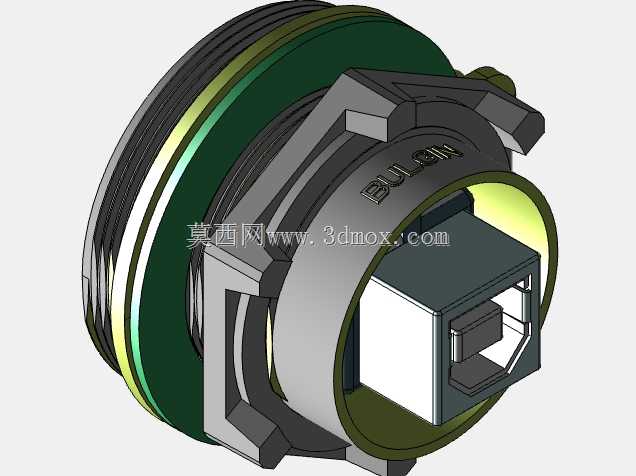

　　从建模细节来看，模型还原了外壳上的品牌标识刻印位置、螺纹段的牙距细节、内部卡槽的限位凸台、密封槽的倒角尺寸，结构工程师在做控制柜面板布局时，可以直接调用这个模型完成开孔定位、干涉检查，不需要再手动测绘尺寸，能有效缩短面板设计的周期。建模时对安装配合面做了公差预留，螺纹段的尺寸按照中等配合公差设计，实际生产加工时不会出现螺母旋紧卡顿或者间隙过大的问题，内部的插槽尺寸按照RJ45接口的行业标准做了适配，兼容所有标准尺寸的水晶头，不会出现插不进去或者插入后松动旷量过大的问题。
