2.5mm厚度M3六角螺母结构设计

　　在小型电子设备、精密仪器、低压电源组件的装配环节，M3规格的六角螺母是出现频率极高的紧固连接件，本次设计的2.5mm厚度款M3六角螺母，正是针对安装空间局促、整体重量控制要求严苛的应用场景开发的结构件。日常做结构选型时经常遇到这类情况：常规厚度的M3六角螺母在薄型安装板、叠层PCB组件、小型塑胶壳体的装配中，要么会突出安装面干涉周边元器件布局，要么会因为整体厚度过大增加不必要的装配重量，尤其是在消费类电子、小型电源模块这类对装配空间抠到毫米级的产品里，标准厚度螺母的适配性往往打折扣，这也是做这款减薄厚度螺母设计的核心出发点。从功能特性来看，这款螺母保留了标准M3螺纹的全部啮合特性，内螺纹严格遵循普通公制螺纹的公差要求，能够和市面上所有标准M3螺栓、螺钉实现顺畅旋合，不会出现滑牙、卡滞、啮合间隙过大的问题，六角外形的对边尺寸完全匹配标准M3螺母的工装夹持要求，普通的呆扳手、套筒、电动螺丝刀批头都可以直接用于装配作业，不需要额外定制专用工装，能直接适配现有产线的装配流程，不会给生产环节增加额外的工装成本。

　　设计过程中没有盲目做厚度减薄，首先核算了螺纹啮合的有效牙数，2.5mm的厚度下，M3螺纹的有效啮合牙数能够满足常规低压电器、小型结构件的紧固受力要求，不会因为牙数过少导致螺纹脱扣；六角的外形棱角做了极小的倒角处理，既避免了锐边在装配过程中划伤操作人员、刮伤周边线材或元器件绝缘层，也能在自动送料的装配场景下减少卡料概率，提升自动上料的顺畅度。从安装边界来看，这款螺母的六角外接圆直径和标准M3螺母保持一致，安装时对应的沉孔、避让孔尺寸不需要做特殊调整，只需要在厚度方向预留2.6-2.7mm的安装空间即可，比常规M3螺母节省了近1mm的厚度空间，这部分省出来的空间可以用来布置其他元器件，或是进一步压缩产品的整体厚度。在电源变压器这类小型电子电工组件的装配中，这类薄款螺母常用来固定铁芯支架、接线端子排、外壳护板，因为变压器内部的绕组、引线排布本身就非常紧凑，厚螺母很容易顶到绕组绝缘层造成绝缘破损隐患，薄款螺母刚好能在保证紧固力的前提下，留出足够的安全绝缘间隙；在小型自动化设备的传感安装支架、3D打印机的轻量化运动组件、桌面级小型工装的装配中，这款螺母也能很好地适配薄型铝型材、亚克力板、玻纤板的连接需求，不需要在板材上做深度沉孔就能实现螺母不突出安装面的效果，减少了板材加工的工序。

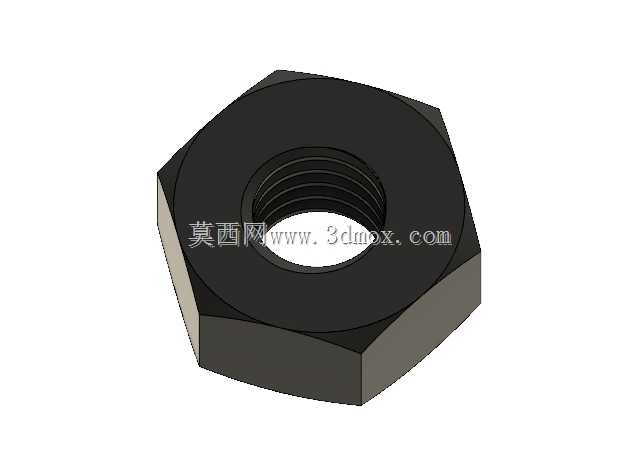

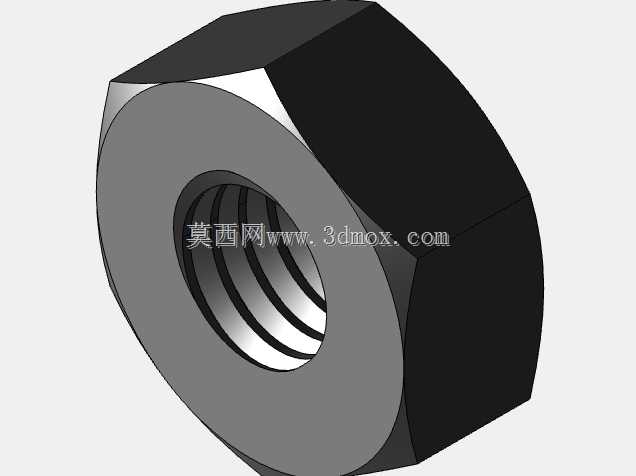

　　建模过程中特意还原了螺母端面的轻微倒角、内螺纹的牙型细节，六角面的棱边处理也完全按照实际机加工或冷镦成型的工艺特征做了还原，没有做过度的理想化简化，不管是用来做装配干涉检查、产品渲染展示，还是用来出工程图指导生产，都能直接使用。做这类小紧固件的三维建模最容易忽略的就是工艺细节，比如冷镦成型的螺母端面不会是绝对的平面，棱角处会有极微小的圆角，螺纹的起始端会有引导锥，这些细节如果在建模时省略，后续做装配仿真或者产线装配模拟的时候，就容易出现和实际工况不符的干涉误判，所以在建模时这些工艺特征都做了准确还原。

　　另外在受力层面，这款薄款螺母不适合用于大载荷、强振动的重载连接场景，选型时需要注意匹配对应的受力等级，它的核心优势就是空间占用小、重量轻，适合静态或低振动、低载荷的紧固场景，比如消费电子外壳装配、小型仪器内部组件固定、低压电器内部接线固定这类场景，完全能满足使用要求。很多结构设计新人在选紧固件的时候容易只看螺纹规格，忽略厚度参数，导致装配时出现空间干涉，这款模型的尺寸参数完全按照实际量产的薄款M3螺母做了1:1还原，可以直接导入装配体中做空间校验，提前排查安装干涉问题，减少打样阶段的修改次数。
