Poltech法兰轴承座FF15支撑结构

　　在精密传动设备的布局里，滚珠丝杠的末端支撑一直是影响传动精度与运行寿命的关键环节，这款Poltech法兰轴承座FF15，正是针对小规格滚珠丝杠末端支撑需求开发的专用支撑构件。日常在桌面级数控设备、小型线性滑台、3D打印设备的传动模组搭建中，经常会遇到丝杠末端缺少刚性支撑的问题：如果仅靠丝杠螺母端的固定，丝杠高速往复运行时会出现径向窜动，长行程工况下还会出现丝杠挠曲变形，直接导致传动定位误差超差，长期运行还会加剧丝杠滚道与滚珠的磨损，大幅缩短整套传动副的使用寿命。这款法兰轴承座的设计，就是从根源上解决小直径丝杠末端的支撑刚性问题。

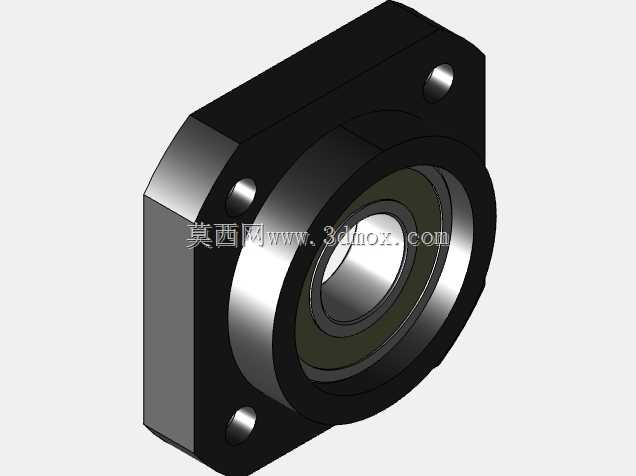

　　从结构设计逻辑来看，这款轴承座采用方形法兰安装面的布局，四个安装孔对称分布在法兰四个角位，这种布局的优势在于安装时的受力均匀性更好，相比两孔安装的支撑座，四孔法兰结构能承受更大的径向载荷与倾覆力矩，尤其适合丝杠运行中存在侧向负载的工况。轴承座的主体安装腔采用阶梯孔设计，内嵌的轴承安装位与法兰安装面保持严格的垂直度公差，安装时轴承压入腔体后，轴承内圈的轴线能与法兰安装面保持垂直，确保丝杠装入后不会出现别劲的情况，避免丝杠运行时产生附加的弯曲应力。轴承位的内径公差按照精密轴承的配合要求设计，采用过渡配合公差带，既可以保证轴承压入后不会出现外圈转动的跑圈问题，又不会因为过盈量过大导致轴承内圈变形，影响轴承的旋转精度。

　　从实际安装边界来看，这款轴承座的方形法兰轮廓尺寸适配15规格丝杠的支撑需求，整体厚度经过优化，不会在设备安装时占用过多的轴向空间，对于安装空间紧凑的小型传动模组十分友好。四个安装孔的孔位间距按照通用小型模组的安装标准设计，不需要额外加工转接板就可以直接固定在模组的端板上，降低了整机的加工与装配成本。轴承座的中心通孔直径适配对应规格的丝杠轴径，丝杠穿过轴承内圈后可以通过锁紧螺母或者顶丝完成轴向固定，限制丝杠的轴向窜动，保证传动过程中丝杠的轴向定位精度。

　　在实际应用场景中，这类法兰式轴承座除了用于滚珠丝杠的末端支撑，也可以用于小型光轴的端部支撑、小功率传动轴的轴承固定场景。比如在小型皮带输送线的从动辊支撑、小型旋转工作台的转轴支撑场景中，这款轴承座都能提供稳定的旋转支撑。设计时考虑到日常装配的便利性，轴承座的腔体边缘做了导入倒角，压装轴承时不需要额外的导向工装就可以顺利将轴承压入到位，避免装配时轴承出现歪斜导致的精度损失。法兰安装面的平面度经过精加工处理，安装时与设备安装板完全贴合，不会因为安装面的间隙导致支撑座倾斜，保证轴承的旋转轴线与丝杠的运动轴线保持同轴。

　　从受力特性来看，这款轴承座的主体结构采用一体式成型设计，没有拼接结构，整体刚性更好，在承受丝杠运行带来的径向冲击载荷时，不会出现拼接缝隙导致的位移问题。轴承腔的外侧设计有密封槽位，可以加装密封圈阻挡加工过程中产生的切屑、粉尘进入轴承内部，延长轴承的维护周期，在有少量切削液飞溅的机加工小型设备上也能稳定使用。很多工程师在搭建小型传动模组时，容易忽略末端支撑座的精度匹配问题，选用公差等级不符的支撑件，往往会出现丝杠运行卡顿、温升过快的问题，这款轴承座的配合公差完全适配精密级滚珠轴承的安装要求，装配后轴承的预紧力可以保持在合理区间，既不会因为间隙过大出现窜动，也不会因为预紧过紧导致轴承发热抱死。

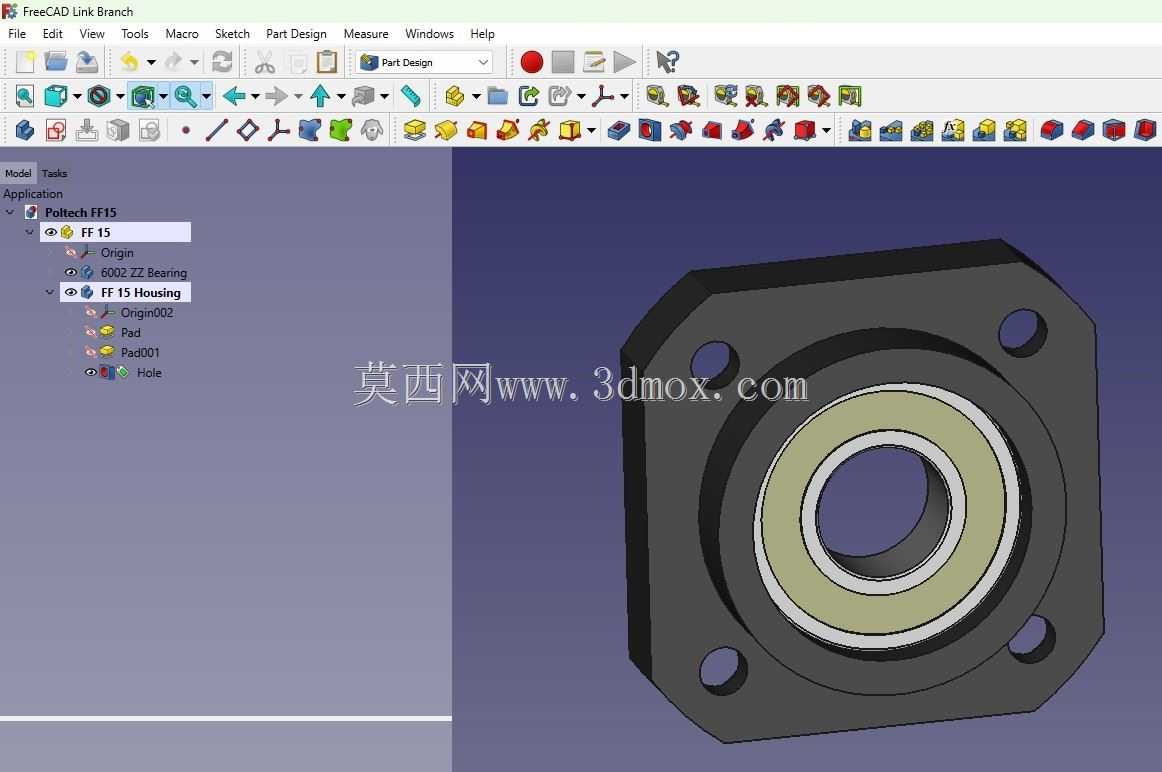

　　在三维建模过程中，这款模型完整还原了轴承座的所有安装特征，包括法兰孔的沉头结构、轴承腔的阶梯尺寸、中心通孔的直径参数，工程师在做整机装配设计时，可以直接将模型导入装配体中完成干涉检查，提前验证安装空间是否足够，孔位是否与端板匹配，避免实际加工装配时出现孔位错位、空间不足的问题。模型中也还原了内嵌轴承的装配位置，可以直观看到轴承装入后的突出高度，方便设计时计算丝杠的轴向安装尺寸，确定锁紧螺母的安装空间，避免出现丝杠长度预留不足或者过长的问题。对于做小型自动化设备开发的工程师来说，这类标准化的支撑座模型可以直接调用，不需要从零开始绘制，能大幅缩短结构设计的周期，把更多精力放在整机的功能布局优化上。
