Vancle紧凑型动力单元壳体结构设计

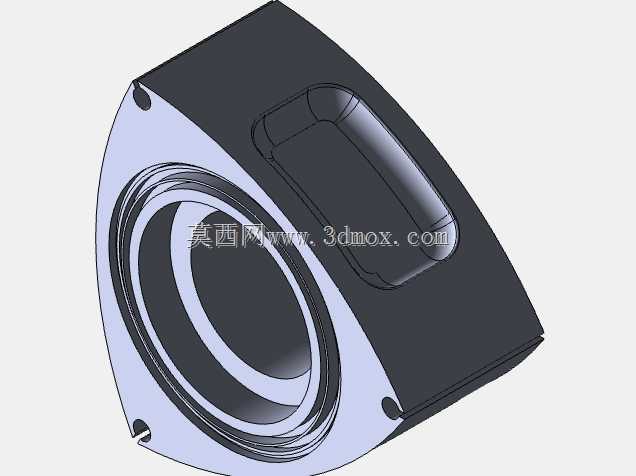

　　在小型动力配套领域，这类紧凑型动力单元的壳体设计往往需要兼顾安装适配性、结构强度与内部组件容纳空间，本次设计的Vancle动力单元壳体，主要面向小型专用设备、便携动力装置、小型作业机具的动力输出配套场景，可适配小功率内燃动力输出需求，为内部曲轴、连杆、配气组件提供稳定的安装支撑与防护外壳。从实际使用场景来看，这类壳体需要应对设备作业过程中的持续振动、外部轻微磕碰、不同安装姿态下的受力负载，因此在结构设计阶段首先对安装边界做了明确限定：壳体主体采用近似三角切边的类圆形轮廓，最大外圆直径适配常规小型动力舱的安装开孔尺寸，三个边角位置预留的安装凸台带有沉孔结构，可直接通过螺栓与设备安装基座固定，安装孔的中心距经过匹配校核，能够兼容多数同功率级别小型动力设备的安装位，无需额外做转接支架设计，降低现场安装的改造成本。

　　壳体正面的大直径环形凸台是核心的功能结构，这个位置用于安装输出端轴承座与密封组件，环形凸台做了多层阶梯结构设计，最外层的凸缘用于压装端盖密封件，中间阶梯面定位轴承外圈，内层通孔预留输出轴的穿行空间，阶梯之间的过渡圆角经过应力校核，避免动力输出过程中轴系振动带来的应力集中，减少长期运行后的结构疲劳风险。壳体上部的内凹式握持结构是兼顾人机交互与结构强度的设计，这个内凹区域的曲面弧度贴合成年男性手掌的握持曲线，在设备需要短距离移位、检修拆装时，操作人员可直接握持该位置完成搬运，无需额外设计吊装或握持结构；同时内凹结构并没有做通体镂空，而是保留了完整的壳体壁厚，避免握持位置成为结构强度薄弱点，内凹边缘做了R3以上的圆角过渡，防止搬运过程中划伤操作人员手部。从设计思路上，整个壳体采用一体化的实体建模逻辑，没有采用多件拼接的结构形式，减少了壳体连接位置的密封点，降低了运行过程中润滑油渗漏的概率；壳体壁厚根据不同位置的受力情况做了差异化设计，安装凸台、轴承座位置的壁厚比主体壳体厚2mm，保证受力集中位置的结构刚性，主体非受力区域的壁厚做了适度减薄，在不降低整体防护性能的前提下控制壳体整体重量，适配便携类动力设备的轻量化需求。

　　在内部结构的设计上，壳体内腔的轮廓完全匹配内部动力组件的运动轨迹，预留了足够的组件运行间隙，避免运动部件与壳体内壁发生剐蹭，内腔的加强筋布局沿着受力方向排布，既可以提升壳体整体的抗变形能力，也可以在壳体铸造或机加工过程中减少结构变形量，保证各安装面的形位公差符合装配要求。壳体边角位置的小凸点结构是工艺定位点，在机加工过程中可作为装夹定位的基准，保证各安装孔、轴承座位置的加工精度，减少加工过程中的装夹误差。

　　这类动力单元壳体在实际应用中，还需要考虑后期维护的便利性，壳体侧面预留的工艺孔位置可用于安装油位检测、润滑油加注组件，不需要额外在壳体上打孔加工，降低后期改装的难度；壳体外表面没有多余的凸起结构，在设备安装时可以紧贴安装基座的内壁，减少动力单元整体的占用空间，适配安装空间紧凑的小型设备配套需求。从结构验证的角度，建模过程中对壳体的安装受力、轴系负载下的变形量做了初步的模拟校核，在额定输出功率对应的负载下，壳体轴承座位置的径向变形量控制在0.02mm以内，能够满足轴承长期运行的精度要求，安装凸台位置的应力值远低于常用壳体材料的屈服强度，不会出现安装螺栓拉裂凸台的问题。整个壳体的外形设计没有冗余的装饰结构，所有曲面与结构都服务于功能需求，外表面的平滑过渡也便于后期做表面处理，无论是喷涂防锈层还是做阳极氧化处理，都不会出现积液、涂层不均的问题，适配不同的加工工艺要求。
