拖挂式挖掘机臂销轴配套衬套结构

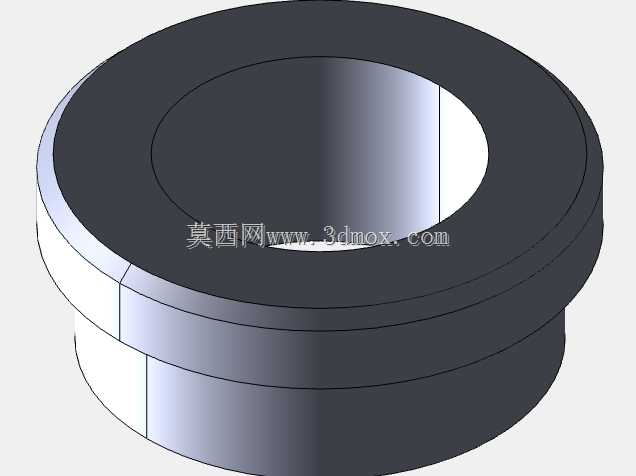

　　设计过程中优先考虑了铰接副的受力特性，挖掘机作业时动臂与机架的铰接位置会承受交变的径向冲击载荷，同时伴随一定角度的往复摆动，因此衬套的壁厚设计做了针对性匹配，大径段壁厚更大，对应铰接座的主承载区域，能够分散销轴传递的集中载荷，避免座孔出现压溃变形；小径段壁厚稍薄，对应动臂铰接耳板的安装位置，能够适配耳板的安装空间，减少不必要的结构冗余。从安装边界来看，该衬套的外径尺寸与铰接座的安装孔采用过渡配合设计，安装时可通过压装方式嵌入座孔，中心通孔与销轴采用间隙配合，预留足够的润滑脂存储间隙，保证摆动过程中销轴与衬套之间能形成稳定的油膜，降低干摩擦风险。在工程机械的铰接结构设计中，这类环形衬套是承担载荷传递、降低铰接副磨损的核心配套零件，尤其在拖挂式挖掘设备的动臂销轴连接位置，其结构合理性直接决定了铰接部位的维护周期与作业可靠性。从结构形态来看，该零件采用阶梯式环形同轴设计，主体为两段不同外径的圆柱环结构，中心为贯通式销轴安装孔，大径段与小径段的衔接位置采用直角台阶过渡，无额外倒角或圆角设计，这种结构能够在安装时实现轴向定位，避免衬套在铰接座孔内出现轴向窜动。

　　在实际应用场景中，这类衬套不仅用于挖掘机的动臂铰接位置，也可适配其他工程机械的铰接点位，比如装载机的摇臂连接、起重机的伸缩臂铰接等需要承受径向交变载荷、存在相对摆动的连接部位。设计时没有采用额外的油槽结构，是考虑到部分作业场景中润滑维护间隔较长，光滑的内孔表面能够减少润滑脂的流失，配合定期加注的润滑脂即可满足长期使用需求；外圆表面采用光滑圆柱面设计，能够保证与座孔的贴合面积最大化，避免局部应力集中导致的衬套变形。

　　从材料选型的适配性来看，该结构预留了足够的壁厚余量，既可以采用锡青铜等耐磨铜合金加工，用于无冲击的轻载铰接场景，也可以采用表面淬火的合金钢加工，搭配渗碳层处理应对重载冲击的作业环境，结构本身的通用性较强，不需要针对不同材料做大幅的结构调整。在三维建模过程中，该零件采用回转体特征建模即可完成主体结构，阶梯位置的同轴度公差需要严格控制，避免安装后出现销轴卡滞、偏磨的问题；两端的端面需要保证与中心孔的垂直度，确保安装后衬套端面与铰接耳板的贴合度，避免出现局部承压导致的端面磨损。

　　不同于常规的标准衬套，该结构的阶梯设计省去了额外的轴向定位卡簧或挡圈，安装时直接将大径端面贴合铰接座的定位台阶即可完成轴向固定，减少了装配环节的零件数量，也降低了后续维护过程中定位零件脱落丢失的风险。在弯管机、管材输送设备的转动铰接位置，这类衬套也能发挥作用，其环形贯通结构可以适配不同直径的销轴，只要根据实际销轴尺寸调整中心孔直径即可，不需要改变外部的阶梯安装尺寸，能够实现同一系列不同载荷等级的零件通用化，减少备件的存储种类。
