SolidWorks练习用铰接式机械支撑构件

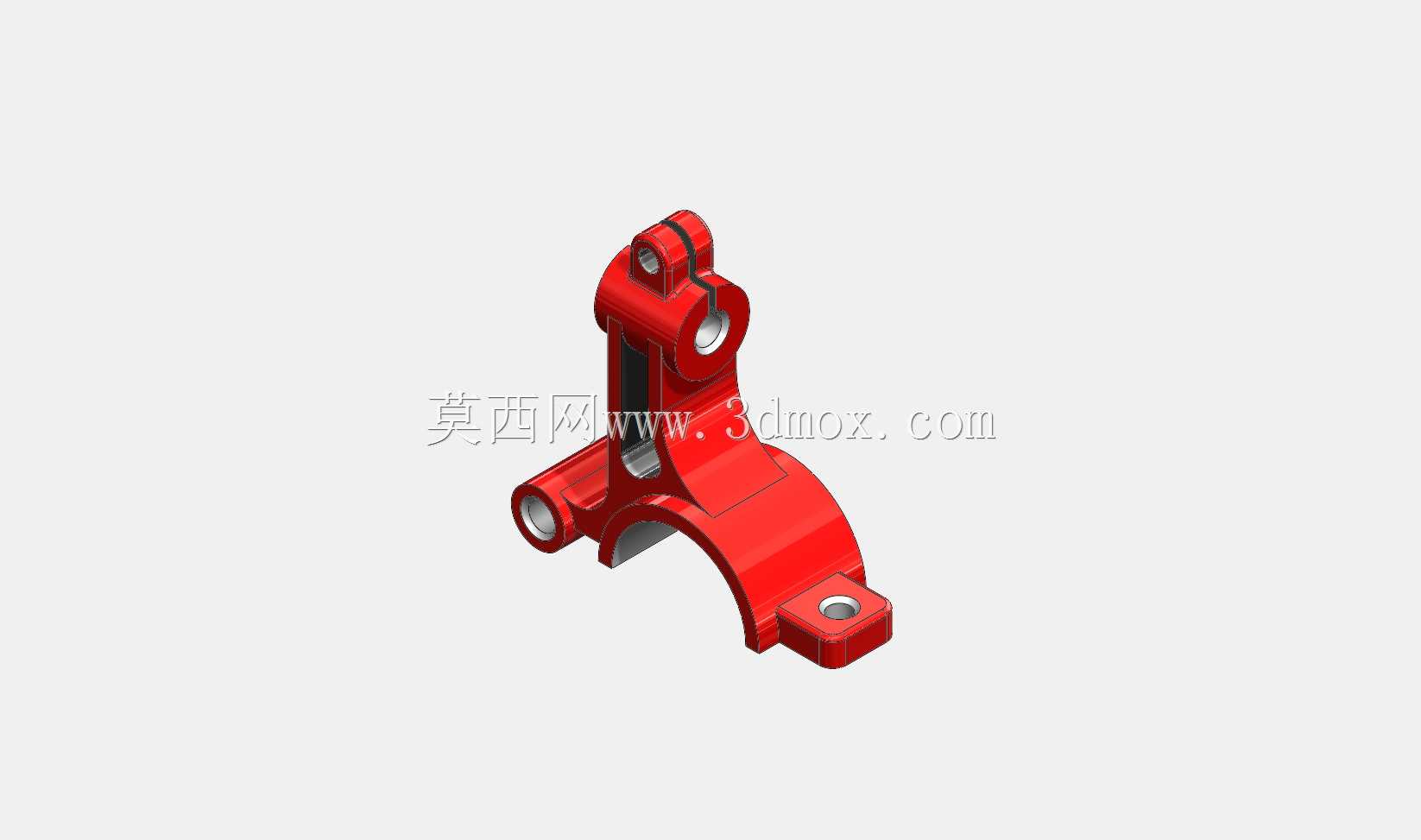

　　从结构设计逻辑来看，零件主体采用半圆弧抱箍式基体作为核心承载段，半圆弧结构的设计初衷是为了适配圆柱形安装轴的抱紧固定，圆弧内径与配套安装轴的外径采用基孔制间隙配合，保证抱紧后不会出现径向窜动，同时圆弧段两侧延伸出的带孔安装耳，是用于穿装锁紧螺栓，通过螺栓预紧力让半圆弧基体产生微变形，抱紧在配套轴件上，实现沿轴长度方向的位置可调，这一设计避免了在轴件上加工定位槽的工序，降低了配套轴的加工成本，也方便现场安装时调整构件的固定位置。该构件属于小型铰接式支撑类机械零件，常见于轻工自动化设备、小型工装夹具的传动与支撑工位，承担小载荷下的铰接传动、位置限位以及部件连接功能，在手动工装的翻转定位结构、小型输送线的侧挡调节机构、非标检测设备的探头摆臂支撑位都能见到同结构类型零件的应用，这类零件通常不承担大吨位冲击载荷，更多是在频繁小角度摆动的工况下保持连接精度，避免铰接位出现旷量影响设备动作一致性。

　　基体上方延伸出的两个带同轴孔的铰接支耳，是整个零件的功能核心，两个支耳的同轴孔公差控制在H7级别，孔内可配套铜套或者滚针轴承，用于连接摆臂类传动件，支耳之间的开槽宽度刚好适配配套摆臂的连接端厚度，保证摆动过程中不会出现侧向偏移，支耳外侧的凸台结构是为了增加孔位的接触长度，提升铰接位的抗磨损能力，避免长期摆动后孔位出现椭圆变形导致传动间隙过大。基体侧下方延伸出的带沉头孔的安装平板，是用于附属零部件的固定，沉头孔的设计可以保证螺栓安装后头部不突出零件表面，避免摆动过程中与周边结构发生干涉，平板与半圆弧基体之间设置了三角形加强筋，弥补悬臂结构的刚度不足，避免安装附属件后平板出现下弯变形。

　　从安装边界来看，该零件的半圆弧基体适配直径30mm左右的圆柱形安装轴，铰接支耳的孔中心到半圆弧中心的垂直距离为42mm，下方安装平板的安装孔中心距半圆弧中心的水平距离为38mm，整体零件的最大外轮廓尺寸在长度方向不超过85mm，宽度方向不超过45mm，高度方向不超过70mm，属于小型结构件，安装时需要预留至少10mm的周边操作空间用于锁紧螺栓的拧紧，铰接位的摆动角度范围在0-45度之间，设计时需要确认摆动范围内无其他结构干涉。

　　建模过程中需要重点关注几个结构的处理细节：半圆弧基体与两侧安装耳的过渡位置要做R3的圆角过渡，避免应力集中导致锁紧螺栓拧紧时安装耳根部出现断裂；铰接支耳的同轴孔需要保证圆柱度，建模时不要出现多段拼接的曲面，避免后续加工出的孔位不同轴；加强筋与基体、安装平板的交接位置要做R2的圆角，既可以提升铸造或者3D打印时的工艺性，也能减少应力集中点；沉头孔的深度要匹配对应规格螺栓的头部高度，保证安装后螺栓头完全沉入沉孔内，不会突出平面。这类零件在实际生产中通常采用铝合金压铸或者45号钢精密铸造加工，小批量定制场景也会采用整块铝料铣削加工，表面处理根据使用场景选择阳极氧化或者发黑处理，提升防锈能力与表面耐磨性，铰接孔位置如果是钢件通常会做淬火处理，硬度达到HRC40-45，提升长期摆动下的耐磨性能。
