曲柄滑块传动机构教学演示结构

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875500
  • 曲柄滑块传动机构教学演示结构
  • 曲柄滑块传动机构教学演示结构
  • 曲柄滑块传动机构教学演示结构
  • 曲柄滑块传动机构教学演示结构
  • 曲柄滑块传动机构教学演示结构
  • 曲柄滑块传动机构教学演示结构
  • 曲柄滑块传动机构教学演示结构

  这套曲柄滑块结构是机械原理教学、基础传动验证场景中最常用的演示载体,很多刚接触机械结构设计的从业者,第一次做运动仿真、公差配合练习都会从这类结构入手,它能把旋转运动到直线往复运动的转换逻辑非常直观地呈现出来,没有冗余的复杂构件,每一个零件的功能边界都清晰可辨。

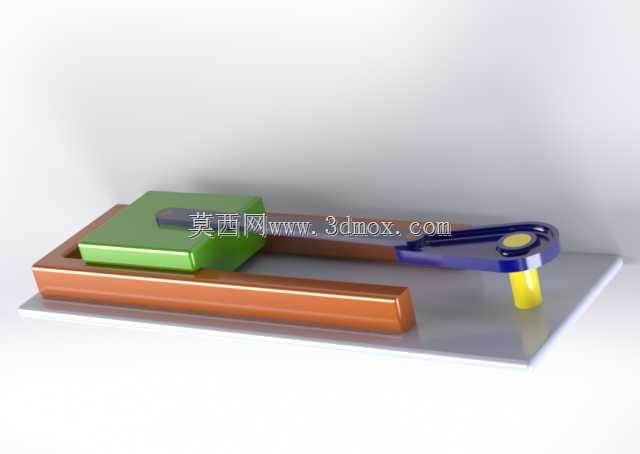

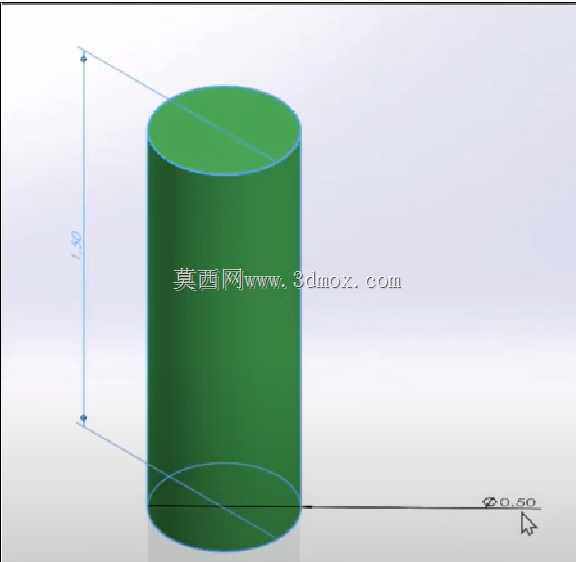

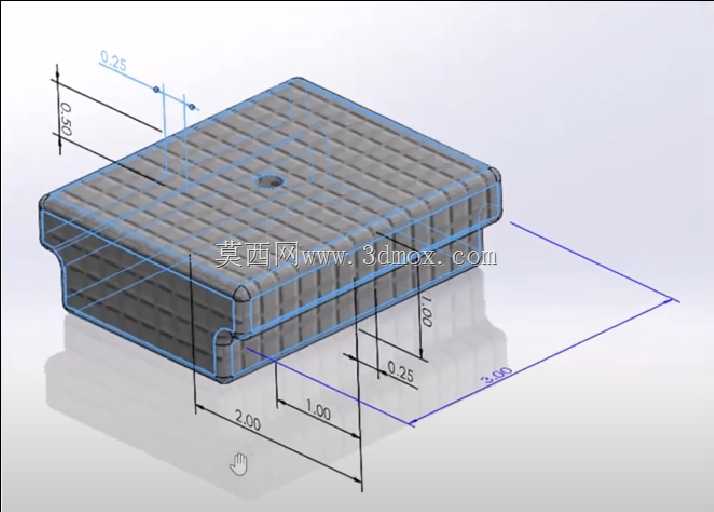

  从实际应用场景来看,这类结构的变体广泛出现在冲压设备的进给端、内燃机的活塞传动组、小型往复泵的动力端,甚至是自动化生产线里的短行程推料机构上,只是不同场景下会根据负载、行程、运行转速调整构件的材质、尺寸比例和配合公差。这套演示结构特意做了色彩区分,绿色的滑块座、棕色的直线导向槽、蓝色的曲柄摆臂、黄色的偏心销轴,能让观察者快速区分不同功能的构件,不用对着线框模型反复辨认零件边界。

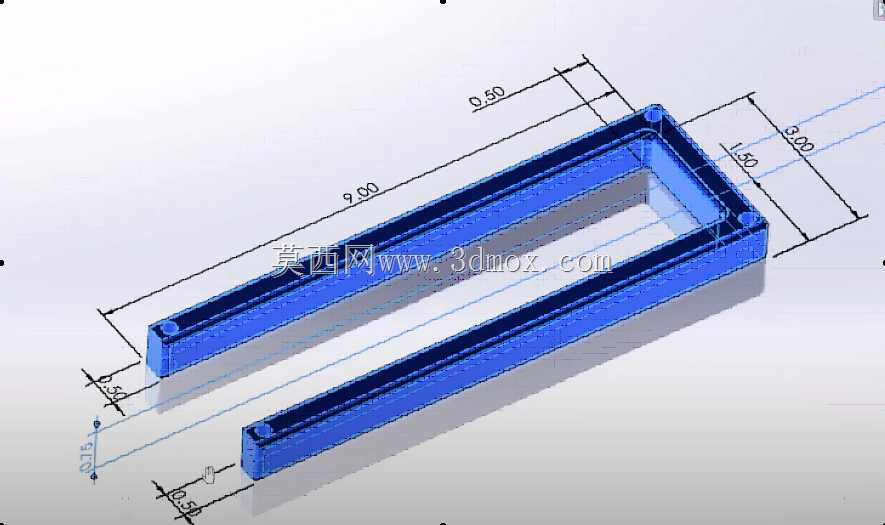

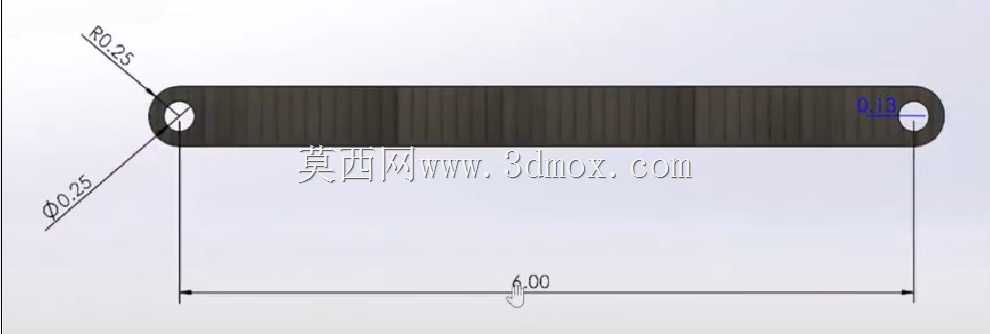

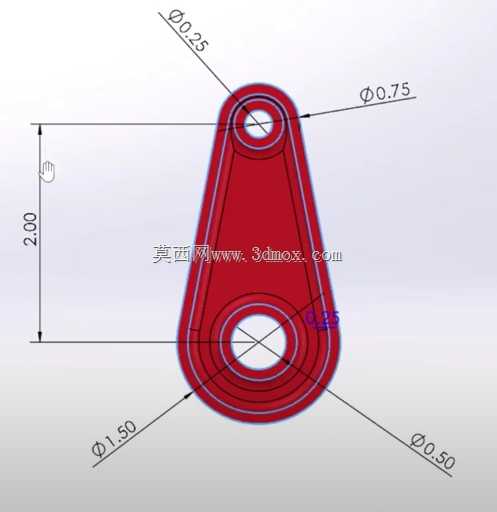

  设计思路上完全遵循曲柄滑块的经典传动逻辑:曲柄做整周回转运动,通过铰接的销轴带动连杆,最终驱动滑块沿着固定的直线导轨做往复运动,这里的导轨采用了凹槽式限位结构,滑块底部和导轨槽的配合间隙控制在0.1mm到0.2mm之间,既保证滑动过程无卡滞,也不会因为间隙过大出现运动过程中的晃动偏移。曲柄的回转中心到偏心销轴中心的距离直接决定了滑块的最大行程,这套演示结构里的偏心距设置为中等行程比例,适合展示常规运动状态下的急回特性——也就是曲柄在匀速回转时,滑块工作行程和回程的平均速度存在差异,这个特性也是很多冲压、送料设备利用来提升作业效率的核心点。

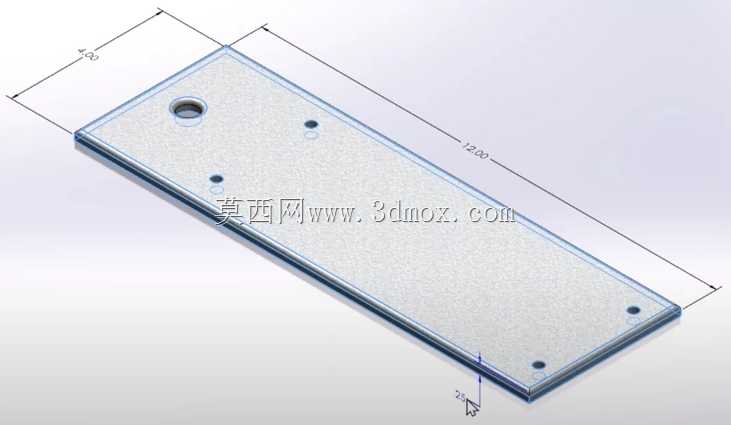

  从安装边界来看,整个机构的安装底板是平整的矩形金属板,所有构件都固定在底板上,不需要额外的复杂安装基座,底板上预留的安装孔位可以直接固定在教学实验台或者测试台架上,整体占用的安装空间不大,适合桌面级的演示和测试。滑块的端面是平整的安装面,如果要拓展实际用途,可以在这个端面上加装推块、冲压头、夹具等执行构件,直接对接小型自动化作业的末端动作需求。

  构件的材质选择上,演示版本采用了铝制加工件做主体,重量轻、加工难度低,运动过程中的惯性小,即使是手动拨动曲柄也能顺畅带动滑块完成全程往复,不会因为构件自重过大出现卡顿。铰接位置的销轴做了表面硬化处理,减少长期反复转动带来的磨损,延长整个演示机构的使用寿命。导轨槽的内壁做了精铣加工,表面粗糙度控制在Ra1.6以下,降低滑块滑动时的摩擦阻力,不需要频繁加注润滑脂也能保持顺畅的运动状态。

  很多新手在建模这类结构的时候容易忽略死点位置的校验,也就是当曲柄和连杆处于同一直线时,机构的传动角为0,这时候如果驱动力作用在滑块端,会出现无法驱动曲柄回转的卡滞情况,这套结构在设计时特意调整了连杆和曲柄的长度比例,当作为演示机构手动驱动曲柄端时,可以顺畅通过死点位置,不会出现运动锁止的问题;如果是实际应用场景中驱动力作用在滑块端的结构,通常会额外加装飞轮利用惯性通过死点,这也是这类传动结构设计时必须考量的核心要点。

  另外这套结构的所有零件都采用了可拆分的装配设计,没有焊接、铆接等不可拆卸的连接,方便学习者拆解观察每个零件的结构形态,理解铰接副、移动副的配合方式,对于理解机械原理中的运动副概念、自由度计算有非常直观的帮助。每个零件的倒角、圆角都做了规范处理,没有尖锐的棱角,既符合机械加工的工艺要求,也避免教学演示过程中划伤操作人员。
