节距6mm直径91mm传动齿轮结构

项目分类:齿轮 发布时间:2025-01-01 ID:875555
  • 节距6mm直径91mm传动齿轮结构
  • 节距6mm直径91mm传动齿轮结构

  这款节距6mm、齿顶圆直径91mm的齿轮,属于常规动力传动场景下的直齿圆柱传动件,日常在中小载荷的机电设备传动链路中十分常见,比如小型输送线的动力传递单元、低压配电设备内部的操作机构传动组、小型工装的进给传动链路里,都能见到同参数规格齿轮的应用身影。不同于重载设备使用的大模数硬齿面齿轮,这款齿轮的节距参数对应适配常规6mm节距的传动链条或者同参数啮合齿轮,在设计之初就瞄准了中低转速、平稳传动的使用需求,不需要承受过大的冲击载荷,更侧重传动过程中的静音表现与啮合精度,避免传动过程中出现卡滞、跳齿的问题。

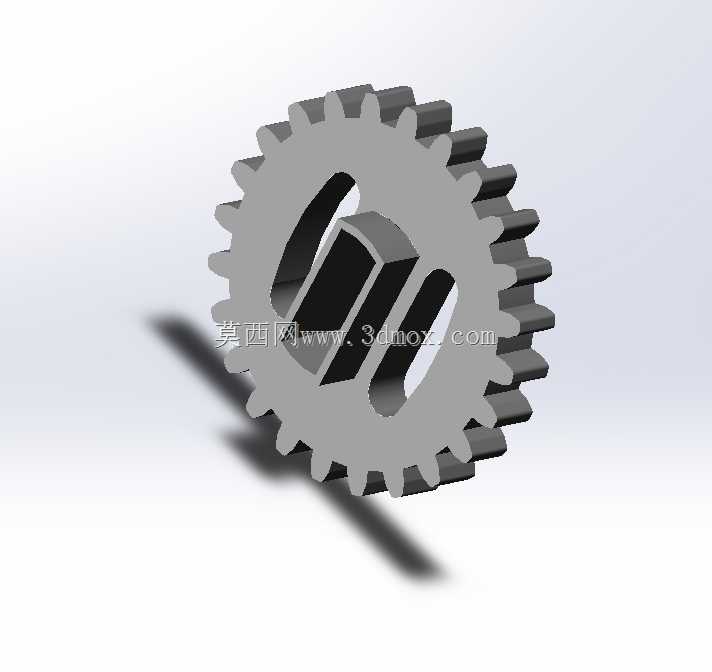

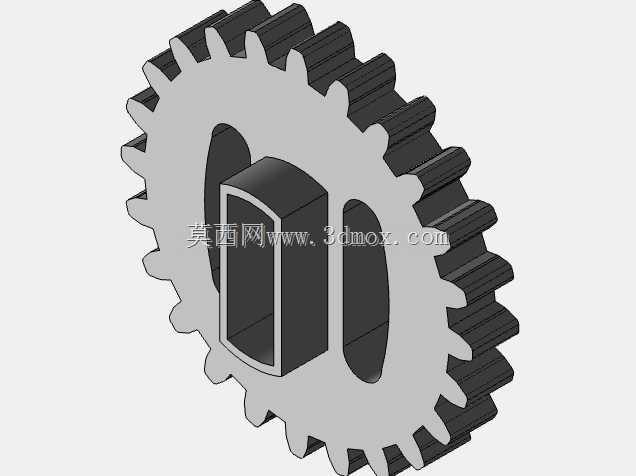

  从结构设计来看,这款齿轮采用了辐板式减重结构,没有做成整体实心齿坯,在辐板位置开设了两个异形镂空孔,其中一个为D型孔、一个为长圆形孔,这样的设计并非随意开设:D型孔是核心的动力输入安装位,D型的轴孔结构可以在安装时直接与对应截面的传动轴配合,不需要额外加工键槽就能传递扭矩,避免了键连接带来的应力集中问题,同时装配时的定位效率更高,不会出现轴与孔相对打滑的情况;旁边的长圆形孔一方面是为了减轻齿轮整体的自重,降低传动过程中的转动惯量,让启停动作更灵敏,另一方面也可以作为传动链路中的过线位或者辅助安装定位孔,适配设备内部紧凑的安装空间,不需要额外预留避让位置。

  齿部的设计完全匹配6mm节距的啮合要求,每个轮齿的齿形都经过参数化拟合,齿顶高、齿根高的比例符合常规传动件的设计规范,齿根位置做了微小的圆角过渡,避免长期啮合传动时齿根位置出现应力集中导致的断齿问题,齿面的设计预留了常规的加工余量,如果是金属材质加工可以直接走滚齿工序,如果是非金属材质加工也可以通过注塑或者3D打印直接成型,不需要二次修配就能满足啮合要求。齿轮的端面没有多余的凸台结构,整体厚度控制在适配常规安装空间的范围内,安装时不需要额外调整轴向位置,直接贴靠轴肩就能完成轴向定位,轴向的安装边界十分清晰,不会和周边的传动件、结构件产生干涉。

  在实际应用场景中,这类齿轮常被用在小型电源设备的操作机构传动部分,比如变压器的调压开关传动链路里,通过齿轮的啮合传递操作扭矩,带动开关触点完成切换动作,因为这类场景下的传动载荷不大,但是对传动的可靠性、位置精度有一定要求,这款齿轮的参数刚好匹配这类需求:91mm的齿顶圆直径可以提供合适的传动比,不需要搭配过多的减速级就能满足操作力矩的传递要求,6mm的节距让轮齿的啮合间隙控制在合理范围内,切换动作时不会出现明显的空程,保证操作位置的准确性。同时辐板的镂空设计也能减少齿轮在设备内部占用的空间,让整个传动机构的结构更紧凑,适配电源设备内部紧凑的排布要求。

  从建模逻辑来看,这款齿轮的建模过程遵循了常规机械零件的建模思路:先通过齿轮参数生成精确的渐开线齿形,拉伸生成齿坯的基础实体,再切除出辐板位置的两个安装镂空孔,最后对齿根、孔位的边缘做圆角处理,所有特征的参数都完全对应实际加工的尺寸要求,没有冗余的建模特征,不管是后续做工程图导出加工,还是做装配仿真验证传动干涉,都能直接使用,不需要额外调整模型参数。模型的齿形啮合面做了连续的曲面拟合,装配仿真时可以准确模拟轮齿啮合的接触状态,验证传动过程中是否存在干涉、卡滞的问题,给后续的结构优化提供准确的模型基础。

  在安装适配性上,这款齿轮的D型安装孔尺寸对应常规的小型传动轴尺寸,装配时不需要额外做定制化的轴加工,只要轴的截面尺寸匹配D型孔的尺寸,就能直接压装完成装配,轴向可以通过卡簧或者轴肩完成定位,不需要设计复杂的轴向固定结构。齿轮的整体转动惯量经过镂空优化后,相比同尺寸的实心齿轮降低了近三成,在频繁启停的传动场景下,可以有效降低传动轴受到的冲击载荷,延长整个传动链路的使用寿命。齿部的啮合宽度也经过匹配设计,和6mm节距的传动件啮合时,接触面积刚好满足额定载荷下的压强要求,长期使用不会出现过度磨损的问题,不需要频繁更换维护。
