工业管路用弯通安全阀体结构设计

　　在工业流体输送系统的管路布局中，受安装空间、管路走向、介质流向切换等因素限制，常规直通式阀件往往无法适配复杂的布管需求，这类带弯通结构的安全阀体，正是为解决管路转角位置的压力安全防护问题设计的集成式阀件。不同于常规独立安装的安全阀与弯管接头组合结构，该阀体将弯通流道与安全泄压功能集成在单一铸件本体上，减少了管路连接节点数量，从根源上降低了转角位置的泄漏风险，尤其适合液压系统、中低压工业水管路、小型化工介质输送管路的转角位置安装使用。

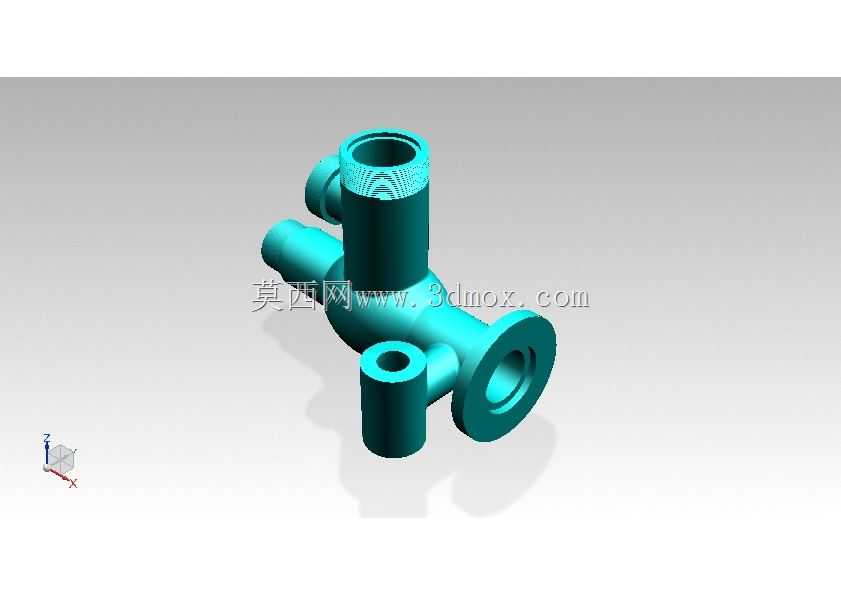

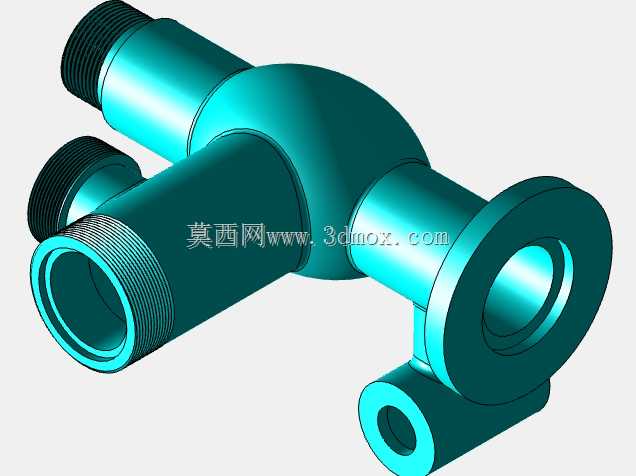

　　从功能特性来看，该阀体的主流道采用90度弯转结构，一端为法兰连接端，可直接与对应通径的管路法兰对接，依靠法兰端面的密封垫片实现端面静密封，适配需要大流量介质通行的主通路；阀体上部的直立接口为安全泄压组件的安装位，可配套安装弹簧式泄压阀芯、调节螺母与防护帽，当管路内部介质压力超过设定阈值时，阀芯自动抬升实现泄压，避免管路超压引发的爆管、密封件损坏等故障；阀体侧面的两个小型凸台接口，分别可接压力检测表、或者旁通泄放管路，无需在主管路上额外开孔焊接接头，大幅降低现场施工的改造工作量。

　　设计过程中，首先要确定的是主流道的通径与转弯半径，过小的转弯半径会导致介质流经转角时产生过大的局部阻力，引发不必要的压力损失，过大的转弯半径则会增大阀体整体体积，挤占安装空间，该阀体的流道转弯半径取主流道通径的1.5倍，既保证介质流动时的流态平稳，也控制了整体结构的紧凑性。本体的壁厚设计根据公称压力等级核算，采用等强度设计思路，在流道转弯处、接口连接位置适当增加壁厚，抵消介质冲蚀与应力集中带来的强度风险，所有流道的相交位置均做圆角过渡处理，避免直角位置残留介质杂质，长期使用后出现流道堵塞或者腐蚀问题。

　　安装边界方面，该阀体的法兰端采用标准法兰连接尺寸，安装时需保证法兰端面与对接管路的端面平行度误差不超过0.2mm，避免密封垫片受压不均引发泄漏；上部直立阀芯安装位的轴线与法兰端面保持垂直，保证后续安装泄压阀芯时，阀芯运动不受侧向力干扰，避免出现泄压卡滞、回位不严的问题；侧面的两个小接口采用标准管螺纹设计，安装配套接头时需控制拧紧力矩，避免力矩过大导致凸台位置出现裂纹。整体安装时，阀体的弯转方向需与管路走向匹配，预留出上部阀芯的操作空间，保证后续校验、维护泄压组件时无需拆卸整个阀体即可完成操作。

　　从实际应用场景来看，这类集成弯通结构的安全阀体，多用于中小型液压站的出油管路转角位置、车间压缩空气管路的分支转角处、小型冷却水循环系统的管路转向段，相比传统的“弯管接头+独立安全阀”的组合方案，整体安装长度缩短约30%，连接点减少2个，在安装空间局促的设备内部管路布局中优势明显。建模过程中，所有接口的尺寸均对应通用工业管路标准，流道部分做了抽壳处理还原实际介质流通空间，外部的安装凸台、法兰螺栓孔位置均按标准参数绘制，可直接用于管路装配干涉检查、安装模拟，也可作为后续阀体铸造模具设计、加工工艺编制的基础参考模型。需要注意的是，该模型仅为阀体本体结构，实际应用时需根据介质特性、工作压力参数选配对应规格的泄压阀芯、密封件，才能实现完整的超压防护功能。
