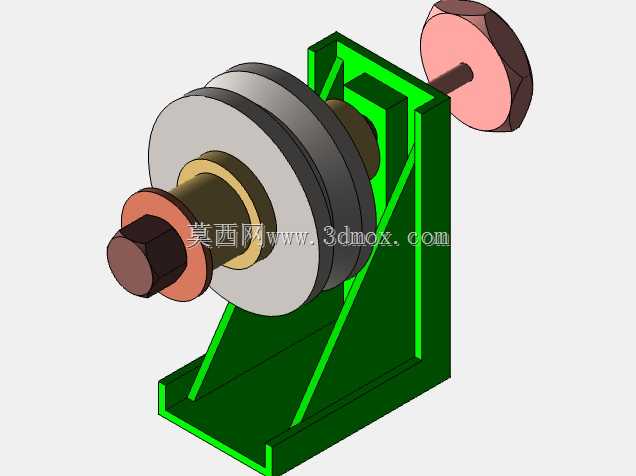

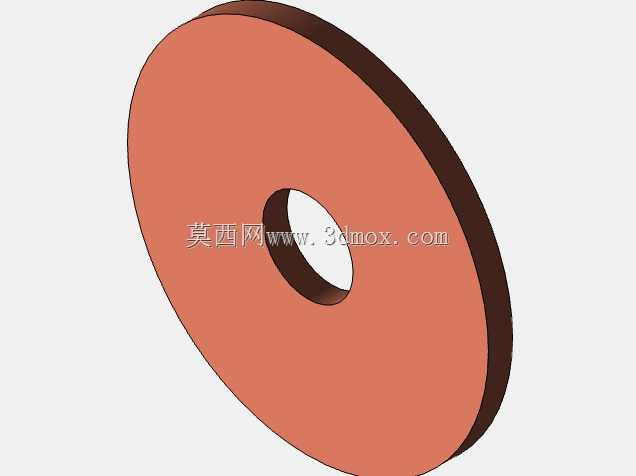

双轮缘导向滑轮支撑结构设计

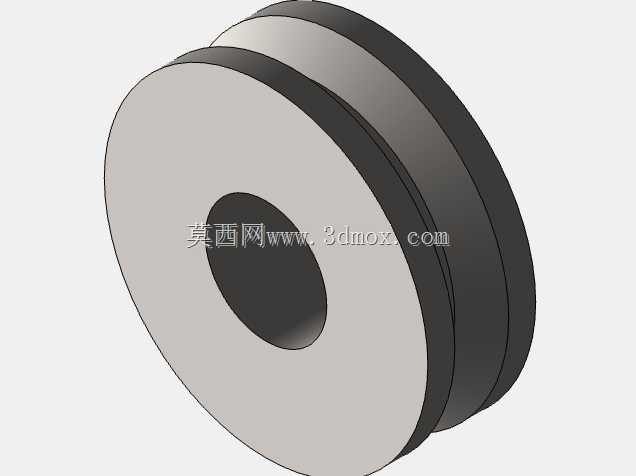

　　在各类需要柔性件导向、载荷转向传递的工业场景中，这类带支撑结构的双轮缘滑轮是应用频次极高的基础部件，从车间起重吊装的走线导向、自动化生产线的皮带张紧导向，到电力施工中的线缆展放承托、物流输送系统的换向支撑，都能见到这类结构的身影。不同于单轮缘的简易滑轮，这款滑轮采用双侧凸起轮缘的结构设计，轮缘高度经过受力核算，能够在柔性件（钢丝绳、尼龙带、线缆等）运行过程中形成侧向约束，避免柔性件受侧向力偏移脱槽，大幅降低运行过程中的脱轨故障概率，尤其适合存在小幅振动、安装对位存在轻微偏差的现场工况。

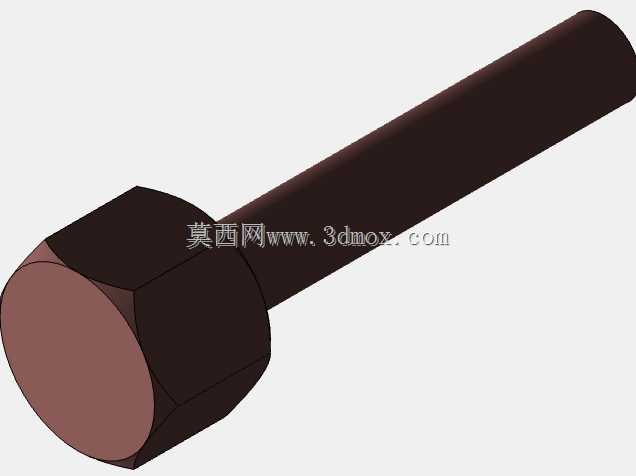

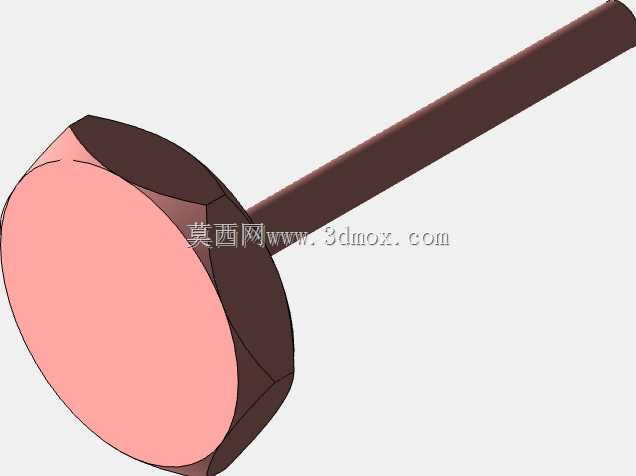

　　从结构功能来看，中间的内孔是核心安装定位基准，孔壁的加工精度直接决定滑轮转动时的同轴度，设计时内孔与配套的支撑轴采用间隙配合，配合公差控制在H7/g6区间，既保证滑轮可以绕轴顺畅转动，不会出现卡滞，又能控制径向窜动量在0.1mm以内，避免转动过程中出现偏磨。轮体中间的凹槽截面为圆弧过渡，槽底的曲率半径比常用适配的柔性件半径大15%左右，能够让柔性件与槽底充分接触，减少局部应力集中，延长柔性件的使用寿命，同时槽面的粗糙度控制在Ra3.2，既不会因为过于粗糙加速柔性件磨损，也不会因为过于光滑导致柔性件打滑。

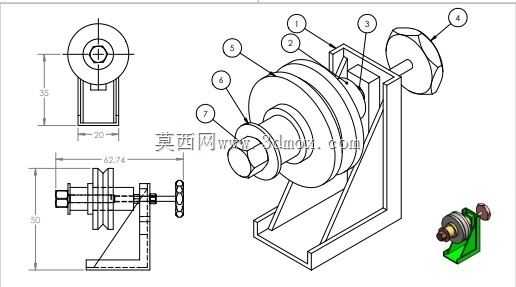

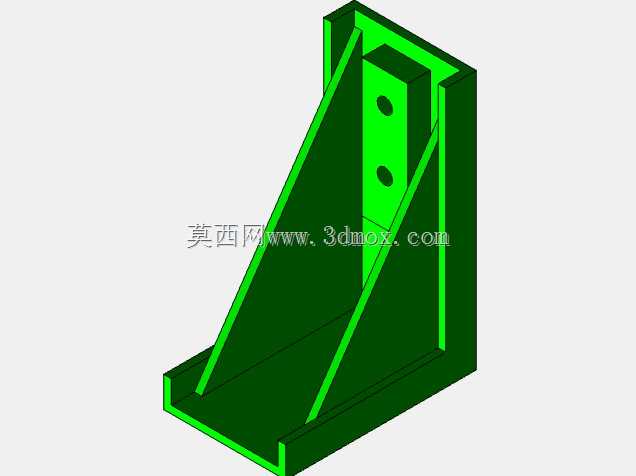

　　设计过程中优先考虑了受力的均匀性，轮体采用对称式结构，两侧轮缘的厚度一致，轮毂部分的厚度从内孔向外缘平滑过渡，避免出现截面突变导致的应力集中，在承受径向载荷时，应力能够从轮槽位置均匀分散到轮毂与支撑轴的接触面上，不会出现局部应力过载导致的轮体开裂。安装边界方面，这款滑轮的轴向总宽度控制在适配常规支撑座的尺寸范围内，两侧轮缘的外端面与支撑座的侧板之间预留2-3mm的间隙，既不会因为间隙过小导致轮体转动时与侧板摩擦，也不会因为间隙过大导致柔性件的偏移量超出轮缘的约束范围。径向尺寸上，轮槽的底径与内孔直径的比值控制在5:1左右，这个比例能够保证柔性件绕经滑轮时的弯曲曲率在合理区间，避免柔性件因为弯曲半径过小出现疲劳损伤，比如常规直径6mm的钢丝绳适配这款滑轮时，弯曲半径满足起重规范里不小于绳径10倍的要求，长期运行不会出现断丝问题。

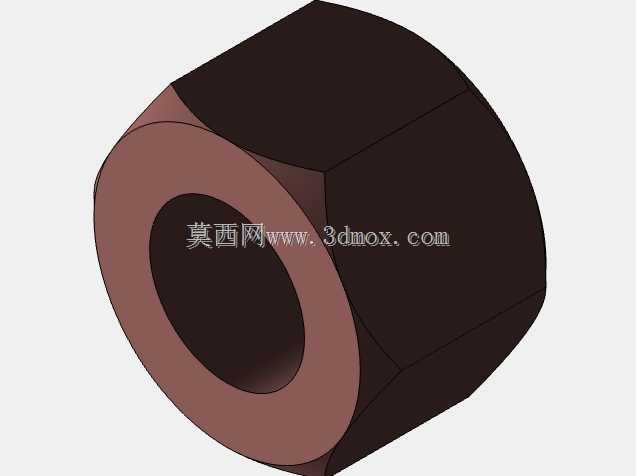

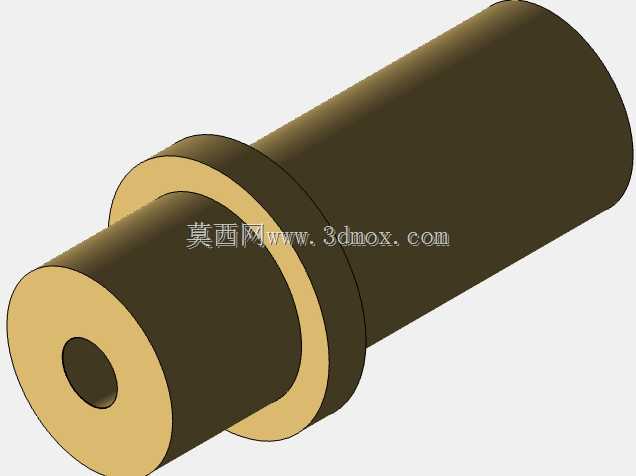

　　实际应用中，这类滑轮支撑组件通常搭配深沟球轴承安装在内孔位置，轴承的外圈与滑轮内孔过盈配合，内圈与支撑轴过渡配合，两端加装密封圈防止粉尘、水汽进入轴承滚道，在多尘、户外的工况下也能保持长期稳定的转动性能。不同于焊接式的滑轮结构，这款整体式的轮体结构没有焊缝缺陷，动平衡性能更好，在高线速度的运行场景下（比如高速线缆展放、快速皮带输送）不会出现明显的振动，运行噪音更低。结构设计时还考虑了维护便捷性，轮体的外端面没有多余的凸起结构，拆卸时可以直接用拉马卡在内孔端面将滑轮从轴上拆下，不需要额外拆卸周边的其他部件，日常加注润滑脂时也可以通过支撑轴上的油道直接将润滑脂注入轴承位置，不需要拆解滑轮组件。

　　从选型适配的角度来说，这款滑轮的额定径向载荷按照轮体材料的屈服强度核算，安全系数取5倍，能够满足多数中轻载的导向场景需求，如果应用在重载起重场景，只需要更换更高强度的轮体材料、加大内孔配套的轴承型号，不需要改动整体的外形安装尺寸，就能实现载荷等级的提升，具备很好的适配扩展性。轮缘的倒角处理也做了优化，外边缘采用R2的圆角过渡，不会在安装、搬运过程中划伤操作人员，也不会剐蹭到周边的管线部件。
