三轮车弧形多孔连接固定支架结构

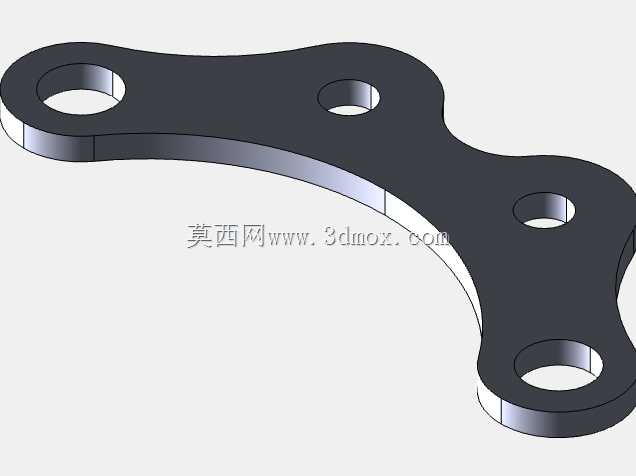

　　在非公路三轮运输车辆的底盘与行走机构连接环节，这类弧形多孔连接支架是承担载荷传递、约束部件相对位移的核心受力构件，日常作业场景里，它需要应对非铺装路面的颠簸冲击、满载工况下的交变载荷，还要适配车架与行走部件之间的弧形安装空间，避免直臂式支架在车辆转向、过坎时出现的运动干涉问题。从结构设计逻辑来看，整体采用变曲率弧形轮廓，并非规则圆弧，而是根据安装路径上的避让需求做了分段曲率调整：靠近大孔径端的弧段曲率半径更大，对应车架侧的安装基座位置，大尺寸通孔用于穿装主连接销轴，承担主要的纵向载荷传递；沿弧面向另一端延伸的过程中，曲率逐步收窄，依次排布三个不同孔径的安装孔，分别对应减震器连接端、制动管路固定座、轮边支架的安装点位，每个孔位的中心距都严格匹配对应部件的安装基准，孔边做了锪平处理，保证紧固件安装时端面贴合度，避免长期受载出现螺栓松动。

　　设计阶段首先要明确安装边界：支架整体厚度根据额定载荷下的剪切强度计算确定，材料选用常用的结构钢，表面做发黑处理适配底盘部件的防腐蚀需求，所有孔位的轴线都垂直于支架所在的安装平面，不存在斜孔，降低加工难度的同时保证连接受力方向与孔轴线重合，减少附加弯矩。不同于直条形连接板，弧形结构的优势在于可以顺着车架侧的弧形梁轮廓布置，不需要额外在车架上焊接凸台来避让支架，同时弧段本身具备一定的弹性变形余量，在遇到瞬时冲击载荷时可以通过微小的形变吸收部分冲击能量，降低连接螺栓的剪切应力峰值，避免硬连接状态下的脆性断裂风险。实际选型匹配时，需要重点核对几个安装边界参数：首先是主安装孔的中心到末端安装孔的中心弧长，这个尺寸决定了支架能否适配对应型号三轮车的轮距参数；其次是每个孔位的孔径公差，主销轴孔采用H7级公差保证与销轴的配合间隙控制在合理范围，其余紧固件安装孔采用H12级公差，兼顾安装便利性与定位精度；最后是支架的整体宽度，要保证安装后两侧与周边的制动拉杆、减震弹簧之间预留至少5mm的安全间隙，避免车辆满载下沉时出现部件摩擦。

　　从受力路径分析，载荷从轮边支架通过末端的安装孔传入支架本体，沿弧形筋体传递到主销轴孔端，最终分散到车架主梁上，整个弧段的截面宽度做了渐变处理：主孔端截面宽度最大，往中间孔位逐步收窄，到末端孔位又根据受力大小适当加宽，这种变截面设计在保证整体强度的前提下尽可能降低零件自重，减少底盘的非簧载质量，提升车辆行驶的平顺性。加工工艺层面，这类零件采用激光切割下料后再做孔位精加工，最后进行表面处理，弧形轮廓的边缘做了R2的圆角处理，避免应力集中，同时也防止安装过程中锐边划伤操作人员或周边管线。

　　在实际装配场景中，该支架不需要额外的焊接工序，全部采用螺栓、销轴连接，便于后期维护更换，当车辆使用过程中出现支架变形或孔位磨损时，可以直接拆卸更换，不需要对车架进行切割焊接作业，降低售后维修的成本与操作难度。很多同类型支架在设计时容易忽略孔位的同轴度问题，尤其是沿弧向排布的多个孔位，如果孔轴线不平行，安装时会出现螺栓别劲的情况，长期使用会导致螺栓疲劳断裂，这款结构在设计时就将所有孔位的加工基准统一到主销轴孔的中心轴线上，一次装夹即可完成所有孔位的加工，从工艺上保证了各孔位的位置精度，避免装配应力的产生。另外针对三轮车经常在泥泞、多尘环境下使用的场景，支架表面没有多余的凹槽或积灰结构，弧形表面光滑，泥水可以顺着弧面自然滑落，不会在表面积存造成锈蚀，延长零件的使用寿命。
