三通法兰连接管道配件结构设计

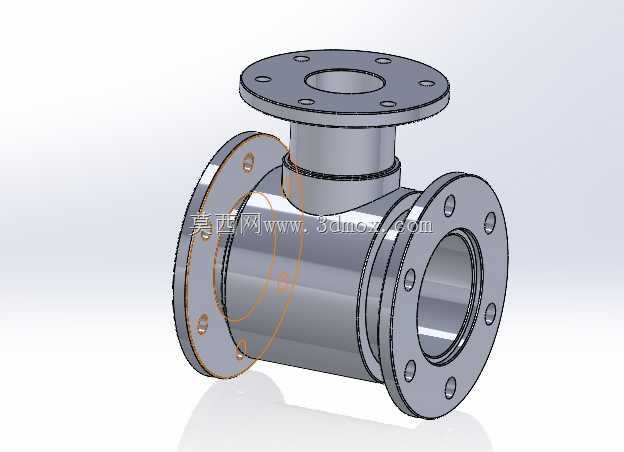

　　在化工流体输送、市政给排水、暖通空调循环管路以及中小型工业制程管线布设场景中，这类三通结构的法兰式管件是管路分流、合流作业里的核心连接件，日常工况中主要承担主管路介质向支路分流，或是将两条支路介质汇入主管路的导通作用，适配的介质涵盖常温清水、低压蒸汽、无强腐蚀性的工业流体等常规输送场景。从结构设计逻辑来看，该管件采用等径三通主体搭配三个端面法兰的结构形式，主体筒身做等壁厚处理，筒身与法兰衔接位置做了圆弧过渡结构，避免直角连接处出现应力集中问题，在长期承受管路内压、介质冲击以及安装应力的工况下，能有效降低焊缝位置或者结构突变处的开裂风险。

　　三个连接端面均采用板式平焊法兰结构，法兰盘上均匀分布螺栓通孔，安装时可通过匹配的螺栓紧固件与对应管路端的法兰盘完成对接，法兰端面预留有密封件安装位置，可根据输送介质的压力、温度特性选配橡胶垫片、金属缠绕垫片等不同密封元件，保障连接位置的密封性能，杜绝介质跑冒滴漏问题。设计过程中优先考虑了安装适配性，三个法兰端面的螺栓孔分布遵循通用管路法兰的配孔规范，可直接与同压力等级的标准法兰管路对接，不需要额外做转接件加工，能有效降低现场安装的加工成本与装配难度。

　　主体筒身的通径保持一致，内部流道做顺滑过渡处理，没有突兀的变径或者凸起结构，能减少介质流经三通位置时的流阻损失，降低介质湍流带来的管路振动与噪音问题，对于输送含少量固体颗粒的流体工况，顺滑的流道也能减少颗粒在管件内部的淤积，降低管路堵塞的概率。从安装边界来看，该管件的轴向安装尺寸以主管两端法兰端面的间距为基准，侧向支管的安装高度以支管法兰端面到主管轴线的垂直距离为控制尺寸，安装时需要预留足够的螺栓拆装操作空间，尤其是侧向法兰位置，要保证扳手可以正常完成螺栓的拧紧与拆卸作业，避免因为空间不足导致安装力矩不达标，影响连接可靠性。

　　建模过程中对法兰盘的螺栓孔位置做了阵列对称处理，保证安装时法兰可以任意角度旋转对接，不需要刻意对齐孔位方向，提升现场安装的容错率；筒身与法兰的衔接位置做了加厚处理，对应焊接连接的位置预留了合理的焊接收缩余量，若用于实际生产加工，该结构可直接适配焊接成型工艺，也可根据使用需求采用铸造工艺一体成型，两种加工方式都能保证结构强度满足常规低压管路的使用要求。在实际管路布设中，这类三通管件常安装在管路需要分流引出支路的节点位置，比如暖通系统中主循环管向各楼层支管分流的节点、工业供水系统中主管向各用水点位送水的节点，安装时需要注意介质流向与三通结构的匹配，避免出现流道对冲导致的阻力骤增问题，同时法兰连接时要对称拧紧螺栓，保证法兰端面受力均匀，避免局部压应力过大导致密封垫片失效。对于入门级的结构设计学习者而言，该模型的结构逻辑清晰，涵盖了筒类结构建模、法兰盘参数化绘制、特征阵列、过渡圆角处理等常用的三维建模操作，通过拆解该模型的建模步骤，可以快速掌握管路类零件的建模思路，理解管路连接件设计中需要兼顾的流通性能、安装便捷性、结构强度等多维度设计要点，为后续设计更复杂的管路组件打下基础。
