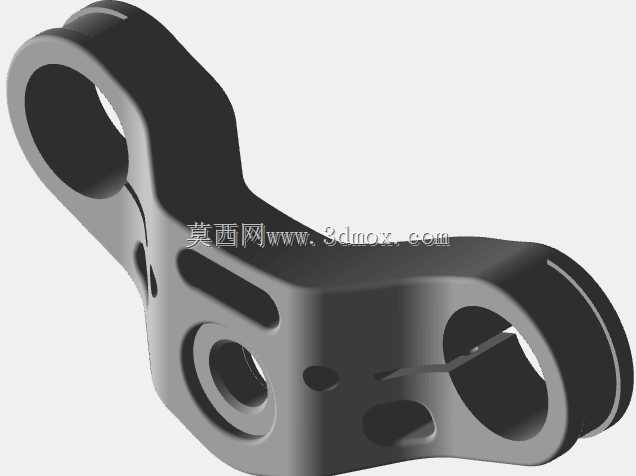

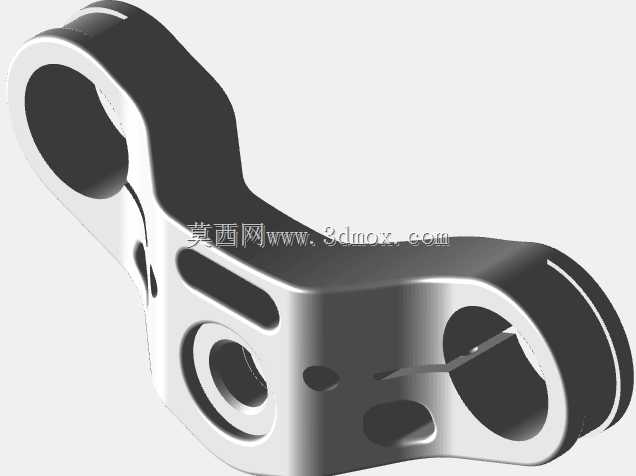

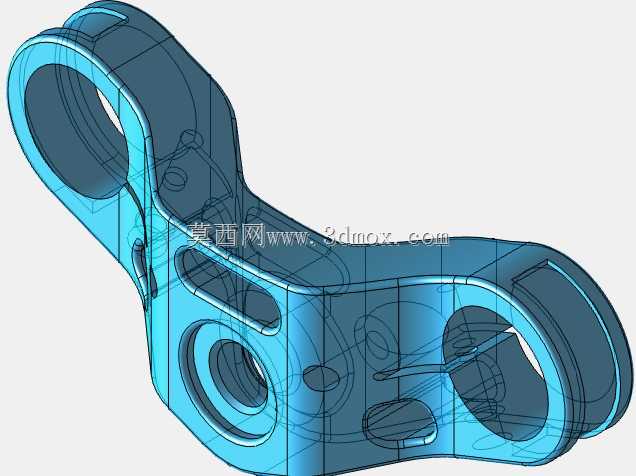

双铰接连接座结构三维建模练习作品

　　本次建模的双铰接连接座，是工业传动、连杆机构、轻型工装夹具中十分常见的受力连接件，这类零件通常承担两个运动构件之间的铰接传动作用，在小型自动化设备的连杆摆臂、输送线的张紧调节机构、3D打印设备的运动副连接、民用五金的折叠支撑结构中都有广泛应用。从结构功能来看，零件两端的同轴通孔是核心安装位，孔位的同轴度公差直接决定铰接转动的顺畅度，若同轴度偏差超过0.05mm，装配后会出现销轴卡滞、转动阻力过大的问题，长期往复运动下还会出现偏磨，大幅缩短构件使用寿命。中间的连接基体采用了变厚度的加强筋结构，在保证整体抗弯强度的前提下，尽可能削减了非受力区域的材料厚度，既可以降低零件整体重量，也能减少注塑或机加工过程中的材料损耗，对于批量生产的场景来说，这种轻量化的结构设计能有效控制单件生产成本。

　　建模过程中首先需要确定两个铰接孔的中心距，这个尺寸是整个零件的核心安装边界，直接决定了连杆机构的运动行程，实际设计时需要根据配套机构的运动仿真结果来确定，中心距的公差通常控制在±0.03mm以内，避免出现运动干涉或者行程不足的问题。两端的铰接孔内壁设计了均匀的卸荷槽，一方面可以减少销轴与孔壁的接触面积，降低转动摩擦阻力，另一方面也能储存少量润滑脂，延长铰接副的维护周期，在粉尘较多的工业场景下，这种槽结构还能容纳少量进入配合面的粉尘颗粒，避免颗粒刮伤配合面造成零件早期磨损。基体侧面的定位凸台是装配定位基准，安装时凸台端面与配套构件的定位面贴合，能够快速确定零件的安装角度，不需要额外做角度找正，能有效提升装配效率，凸台与基体的连接处做了R2的圆角过渡，避免应力集中，在承受交变载荷的场景下，这个圆角结构能将连接处的应力峰值降低40%左右，大幅减少零件断裂失效的风险。

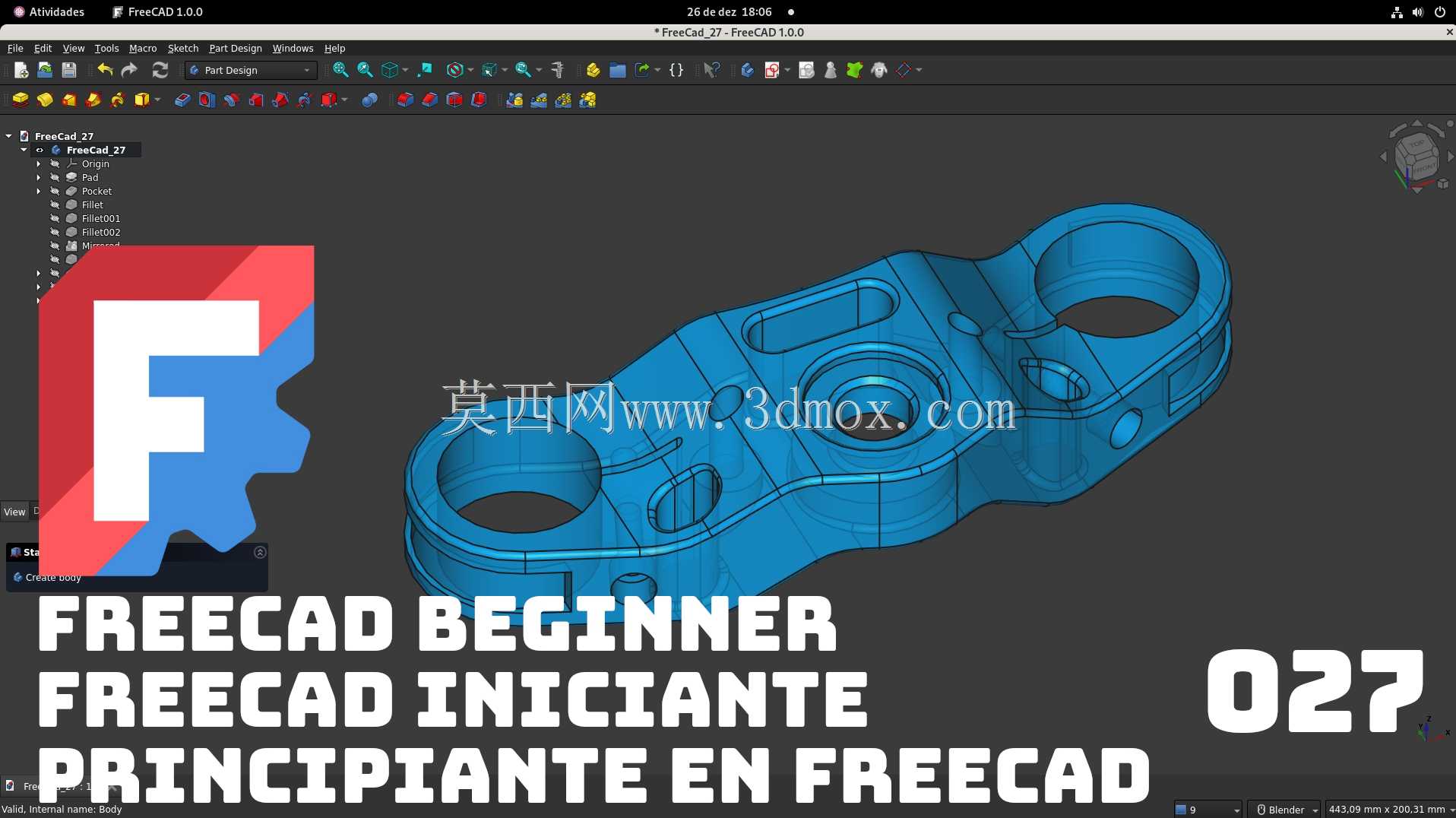

　　零件的整体外形采用了流线型的过渡设计，没有尖锐的棱角，既可以避免安装调试过程中划伤操作人员，也能减少应力集中点，提升零件的抗疲劳性能。从安装边界来看，零件的最大外轮廓尺寸需要匹配安装空间的预留间隙，通常周边需要预留至少2mm的装配操作空间，方便销轴的装入与卡簧的固定。零件背面的凹槽结构是减重设计，凹槽的深度控制在基体厚度的三分之一，既不会影响零件的整体结构强度，也能进一步降低零件重量，对于需要做往复运动的铰接构件来说，减重能够降低运动过程中的惯性冲击，提升机构运行的平稳性。在建模的特征构建顺序上，优先绘制两个铰接孔的中心轴线作为基准，再搭建基体的轮廓草图，通过拉伸、布尔运算做出基础外形，之后依次添加加强筋、定位凸台、卸荷槽、圆角等细节特征，每一步特征构建都需要考虑后续加工的工艺性，比如所有的内圆角都要大于加工刀具的最小半径，避免出现无法加工的死角，拔模斜度控制在1°左右，适配注塑成型的工艺要求，如果是采用3D打印制作原型，这个斜度也能减少支撑材料的使用，降低后处理的工作量。

　　这类铰接连接座在实际使用中，通常会配合铜套或者滚针轴承使用，所以孔位的表面粗糙度要求控制在Ra1.6以内，建模时需要预留轴承或者铜套的压装余量，通常过盈量控制在0.01-0.02mm，保证压装后不会出现松脱。零件的材质通常根据使用场景选择，轻载场景下可以采用尼龙或者POM注塑成型，具备自润滑特性，不需要额外加注润滑脂；中等载荷场景下可以采用铝合金6061机加工制作，重量轻强度足够；重载场景下则需要采用45号钢调质处理，表面做发黑防锈处理，提升零件的承载能力与使用寿命。在做结构校验的时候，需要重点校核两个铰接孔中间连接部位的抗弯强度，当承受最大径向载荷时，最大应力不能超过材料屈服强度的三分之一，保证足够的安全系数，避免过载断裂。
