剖分式直立滑动轴承座教学参考结构

　　做了十几年机械结构设计，经手的轴承座少说也有上百套，这套直立剖分式的结构，是入门机械传动设计最该摸透的基础件。很多刚入行的新人总觉得轴承座是不起眼的小零件，真到现场装调的时候，因为安装孔位偏了1毫米、轴承配合间隙选大了几丝导致轴系跳动、温升超标的情况，我见过不下几十次。

　　先讲实际应用场景，这类直立式剖分轴承座，多用在中小载荷的水平布置传动轴系里，像小型皮带输送机的托辊支撑、教学实验台的传动主轴、轻工包装线的导辊固定、小型风机的叶轮轴支撑，都会用到这类结构。它最大的优势就是后期维护方便，轴系装配完成后不需要把整根轴从传动链里抽出来，只要拆开上盖的紧固螺栓就能更换轴瓦或者调整配合间隙，比起整体式轴承座，现场维护的效率能提升不少，尤其是在设备排布紧凑、轴端连有联轴器或者带轮没法轻易拆卸的工位，这个结构优势会被放得很大。

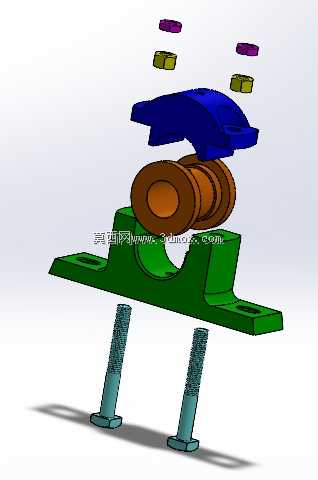

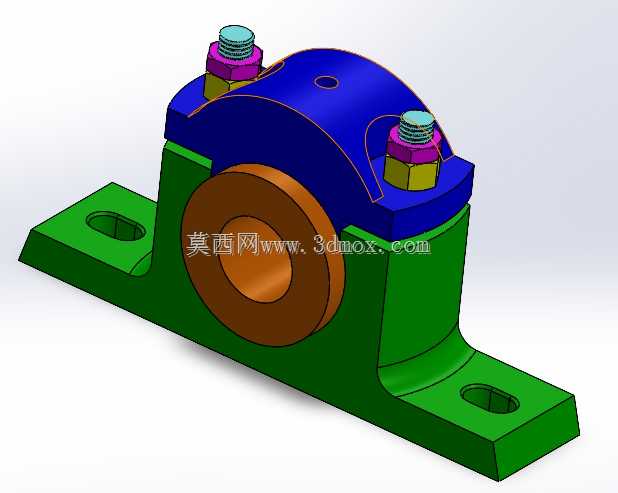

　　从功能特性上看，这套结构做了很典型的对开式设计，底座和上盖通过两个六角螺栓配合防松垫圈锁紧，接合面做了精准的定位贴合，能保证装配后轴承内孔的圆度不会因为锁紧力出现偏差。底座两侧伸出的安装脚开了长圆形的安装孔，这个细节很实用——现场安装的时候难免会出现机架焊接或者机加工的孔位误差，长圆孔能留出一定的位置调整余量，不用重新扩孔或者返修机架，降低现场安装的难度。轴承内孔是适配轴瓦的安装位，这类滑动轴承座一般配铜质轴瓦，油槽开在上盖的位置，润滑油可以顺着油槽均匀分布到轴和轴瓦的配合面上，形成稳定的油膜，减少运转过程中的磨损。

　　说到设计思路，这套结构完全是面向初学者做的简化设计，没有做太复杂的密封结构或者调心结构，把轴承座最核心的几个要素都做了清晰的呈现：安装基准面、轴承容纳腔、剖分接合面、紧固件连接位、润滑通道预留位。很多新人建模的时候容易犯的错，就是把上盖和底座的接合面做成完全平整的直面，忽略了实际加工中为了保证配合紧密，接合面会做轻微的研配处理，建模时要预留出0.02到0.05毫米的配合公差，不然锁紧螺栓拧紧之后，轴承孔会出现轻微的变形，把轴抱死。还有安装脚的厚度，不是随便画个方块就行，要根据螺栓的公称直径来算，一般安装脚的厚度不小于螺栓直径的0.8倍，不然螺栓拧紧的时候安装脚会出现翘曲变形，导致轴承座的安装基准面和机架没法完全贴合，运转的时候会产生振动。

　　再讲外形尺寸和安装边界，这类小型直立轴承座的总高度一般控制在轴径的2.5到3倍之间，底座的长度方向要保证两个安装孔的中心距是轴径的3到4倍，这样安装之后的稳定性才够，不会因为轴系的径向载荷导致轴承座倾覆。安装孔的大小要比配套的安装螺栓大1到2毫米，配合之前说的长圆孔结构，调整余量足够现场对位。轴承孔的中心高是很关键的安装参数，要和配套的其他传动件中心高保持一致，不然轴系会出现附加的弯曲应力，时间长了轴会出现疲劳断裂。上盖的两个紧固螺栓位置要尽量靠近轴承孔的中心，这样锁紧的时候压紧力能均匀分布在轴瓦的整个端面上，不会出现轴瓦偏磨的情况。

　　很多新人做这类零件建模的时候，容易忽略铸造圆角的处理，所有的转角位置都做成直角，实际生产里这类轴承座多是铸铁铸造而成，直角位置很容易出现应力集中，铸造的时候也容易产生缩孔缺陷，所以所有的非配合转角都要做R3到R5的铸造圆角，配合面的边缘要做倒角，方便装配的时候导入零件。还有底座的底面是安装基准面，建模的时候要明确这个面的平面度要求，一般要达到IT7级的精度，表面粗糙度不高于Ra3.2，不然安装的时候会有间隙，导致轴承座倾斜。

　　其实这类基础件的模型，最适合刚接触三维建模的新人练习，从草图绘制到特征拉伸，再到装配体里的配合检查，能把SolidWorks里最基础的拉伸、切除、圆角、倒角、装配配合这些功能都练一遍，还能顺便理解机械设计里的公差配合、安装基准、载荷分布这些核心概念，比照着复杂的设备模型瞎画要有用得多。画的时候多想想每个结构为什么要这么设计，每个尺寸为什么取这个数值，比单纯把外形画得像要重要得多，毕竟机械设计从来不是画好看的效果图，每个结构、每个尺寸都要对应实际的加工、装配、使用需求。
