四腔电源变压器外壳注塑成型模具

　　这套四腔注塑模具主要面向电源变压器类小型绝缘外壳的批量注塑生产场景，在消费电子、小型家电配套电源、工业控制模块的电源组件生产线上，这类模具是保障绝缘外壳产能与成型一致性的核心工装。日常生产中，这类小型变压器外壳单批次订单量通常在数万至数十万级别，单腔模具的生产效率完全无法匹配交付周期要求，因此采用四腔平衡式布局，能在单次注塑循环中完成四个外壳的成型，直接将单工位生产效率提升至单腔模具的四倍左右，同时也能降低单件产品的能耗与人工分摊成本。

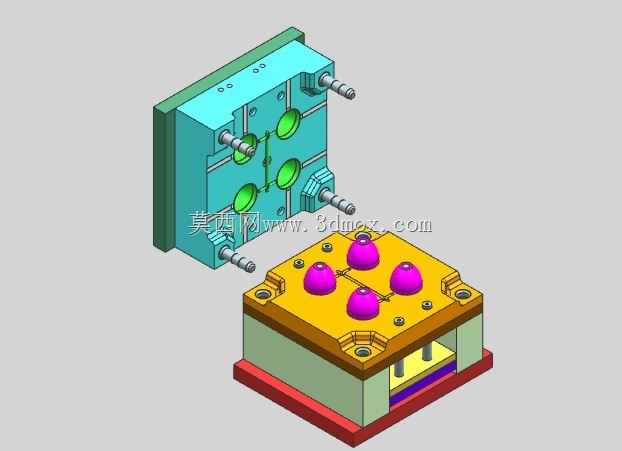

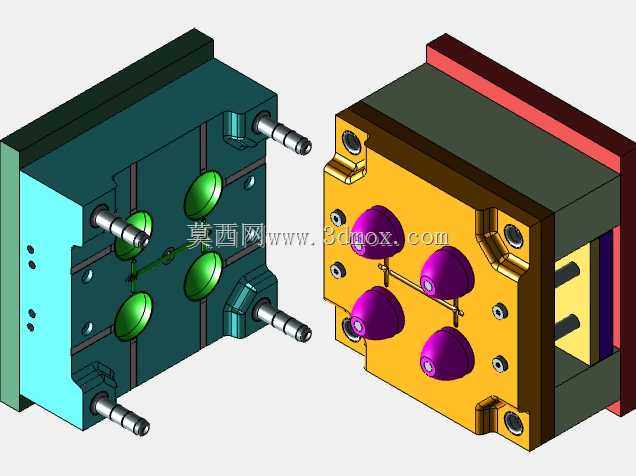

　　从实际成型功能来看，模具分为定模与动模两大核心部分，定模侧设置四个对称分布的型腔，对应外壳的外表面成型区域，型腔表面做了抛光处理，保证成型后塑料外壳的外表面无明显熔接痕、缩痕，满足电源组件的外观与绝缘防护要求；动模侧设置对应的四个凸模型芯，负责成型外壳的内部安装腔，型芯上预留了安装卡扣、定位柱的成型特征，不需要后续二次加工就能直接在外壳内部形成装配结构，减少后续工序的工作量。浇注系统采用平衡式流道设计，从主流道到四个型腔的分流道长度、截面尺寸完全一致，能保证注塑过程中熔融塑料同时填充四个型腔，避免出现个别型腔填充不足、飞边或者成型应力不均的问题，保证四个模腔产出的零件尺寸一致性控制在公差范围内。

　　设计过程中首先要考虑的是塑料原料的成型特性，这类变压器外壳通常采用阻燃ABS或者PP塑料，收缩率稳定在0.4%-0.8%区间，因此在型腔与型芯的尺寸计算时，需要提前预留对应的收缩量，避免成型后零件尺寸偏小无法装配。冷却系统的布局直接影响成型周期与零件变形量，这套模具在定模、动模的模板内部都设置了循环冷却水道，水道距离型腔表面的距离保持在15-20mm，既保证冷却效率，又避免距离过近导致型腔表面温度不均，造成零件翘曲变形。顶出机构采用顶杆+顶板的组合结构，顶杆的布置位置避开了外壳的外观面与装配配合面，顶出时受力均匀，不会在零件表面留下明显顶痕，也不会顶穿薄壁的外壳结构。

　　从安装边界来看，这套模具的外形尺寸适配市面上常用的120吨-160吨卧式注塑机的安装规格，定模侧的定位圈直径匹配注塑机定模板的定位孔尺寸，主流道衬套的球面半径与注塑机喷嘴球面半径匹配，避免注塑过程中出现溢料问题；动模侧的顶杆孔位置、压板安装槽尺寸都符合对应吨位注塑机的装模标准，不需要额外改装就能直接上机安装。导柱导套设置在模具四个角位，合模时的定位精度控制在0.02mm以内，避免合模错位导致型腔碰伤或者零件壁厚不均。模具的分型面设置在外壳的最大轮廓处，开模时能保证零件留在动模侧，不会粘在定模导致取件失败，分型面的贴合精度控制在0.01mm以内，避免注塑时出现飞边问题。

　　在实际生产调试中，这套模具的注塑参数窗口比较宽，因为流道平衡设计到位，不需要针对单个型腔调整注塑压力与速度，正常生产时的成型周期可以控制在25秒以内，能满足连续化批量生产的要求。模具的易损件比如顶杆、导套都采用标准件设计，出现磨损时可以直接更换标准配件，不需要重新加工定制，降低了模具的维护成本与停机维护时间。针对电源变压器外壳需要的绝缘性能，模具型腔表面没有设置尖锐的转角，所有转角都做了R0.5-R1mm的圆角过渡，既避免塑料填充时出现应力集中，也能保证成型后的外壳没有尖锐边角，不会在装配时划伤绝缘线材或者操作人员。
