手动自动两用丝网印刷机结构设计方案

　　这款丝网印刷设备的三维结构设计，核心围绕多材质平面印刷场景的适配需求展开，可覆盖织物、平板玻璃、硬质塑料片材等多种承印物的表面图案转印作业，适配小批量打样、中小规模量产的不同生产节奏，在广告标识制作、纺织印花、小型电子面板印刷、工艺品加工等场景都能匹配对应的作业需求。

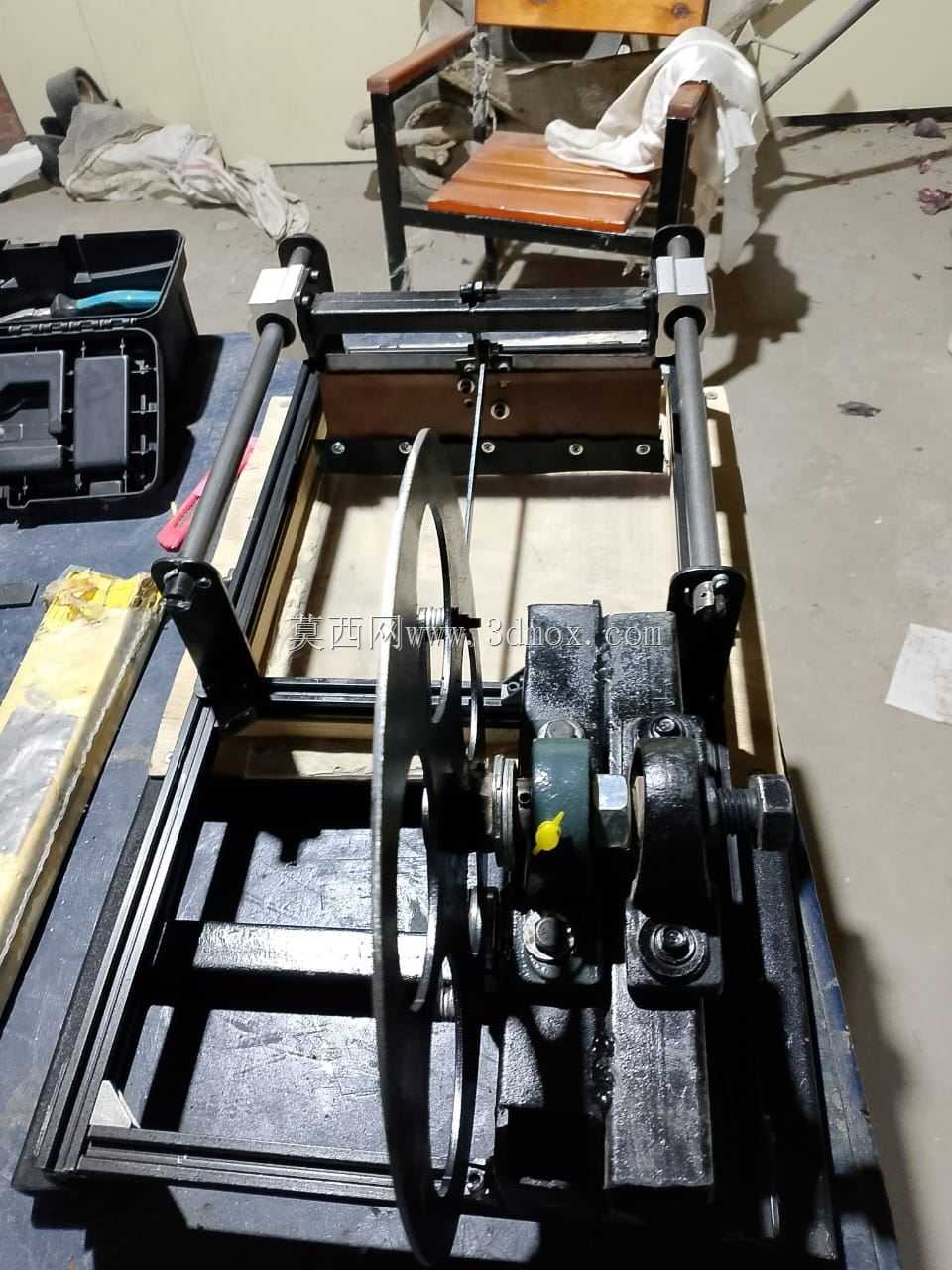

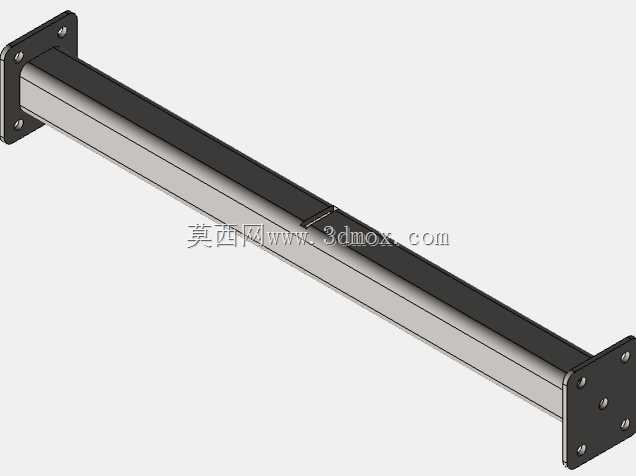

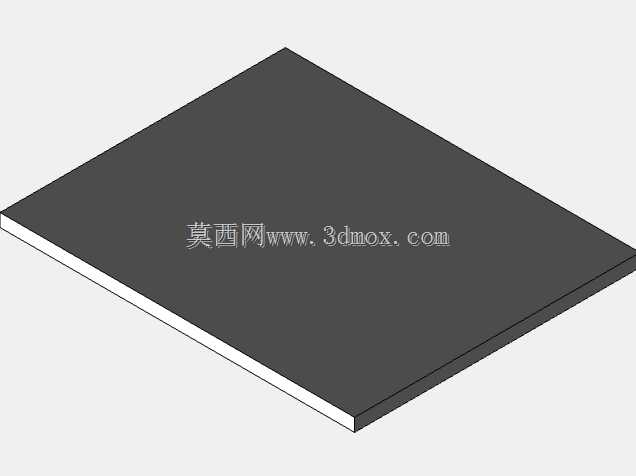

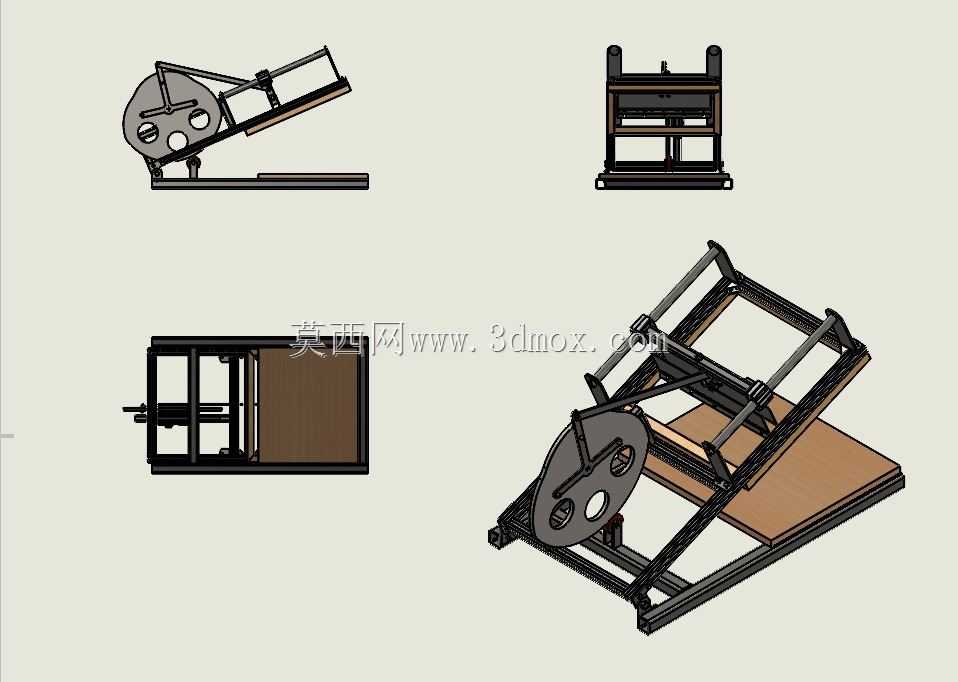

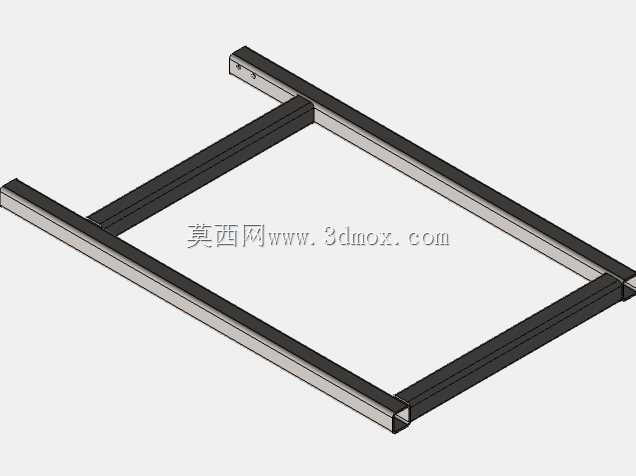

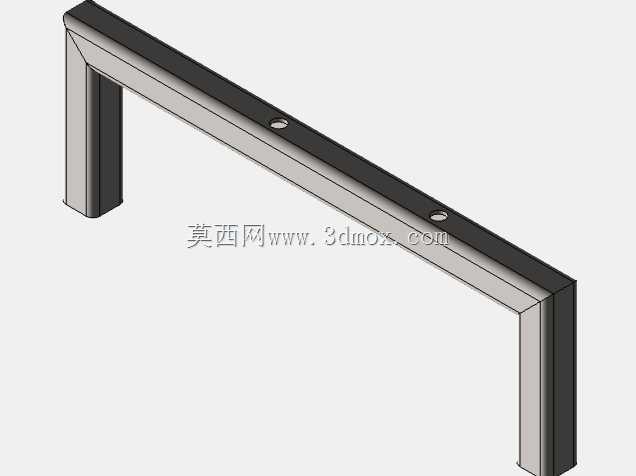

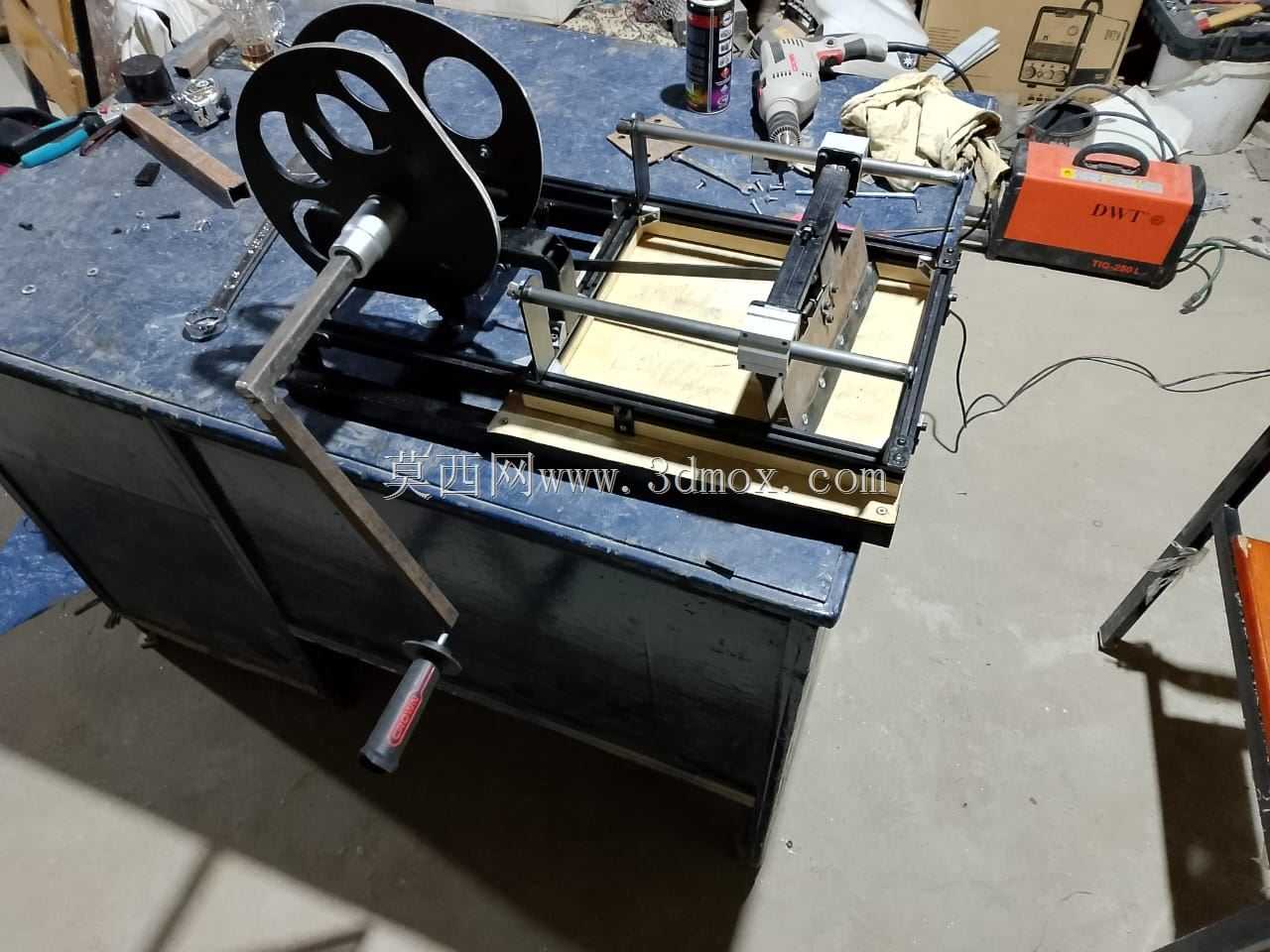

　　设备整体采用框架式承载结构，主体受力框架选用标准金属型材搭建，兼顾结构刚性与组装便捷性，框架的受力节点均做了加强处理，避免印刷作业过程中刮刀往复施压带来的结构形变，保证印刷压力的均匀性。整机作业台面的有效作业尺寸设定为65cm*35cm，可覆盖多数常规小尺寸平面承印物的摆放需求，台面采用平整硬质板材制作，表面做耐磨处理，长期使用不会出现凹陷、刮花问题，保证承印物放置的平面度。

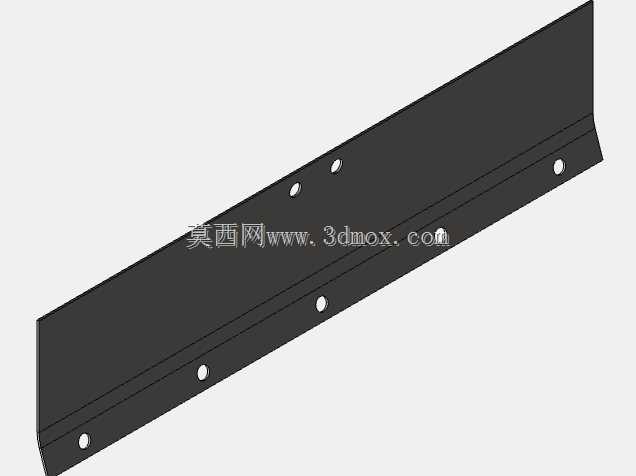

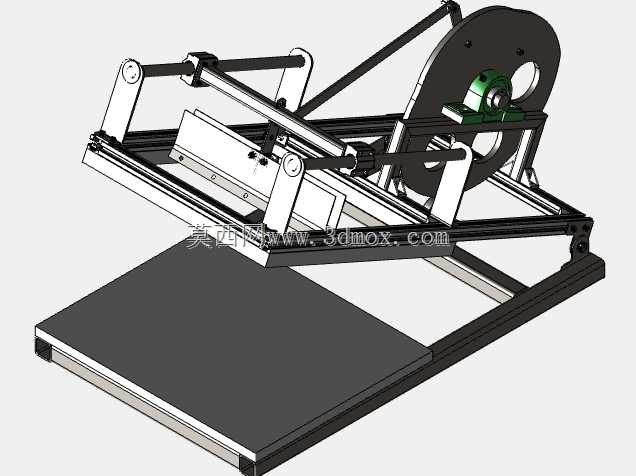

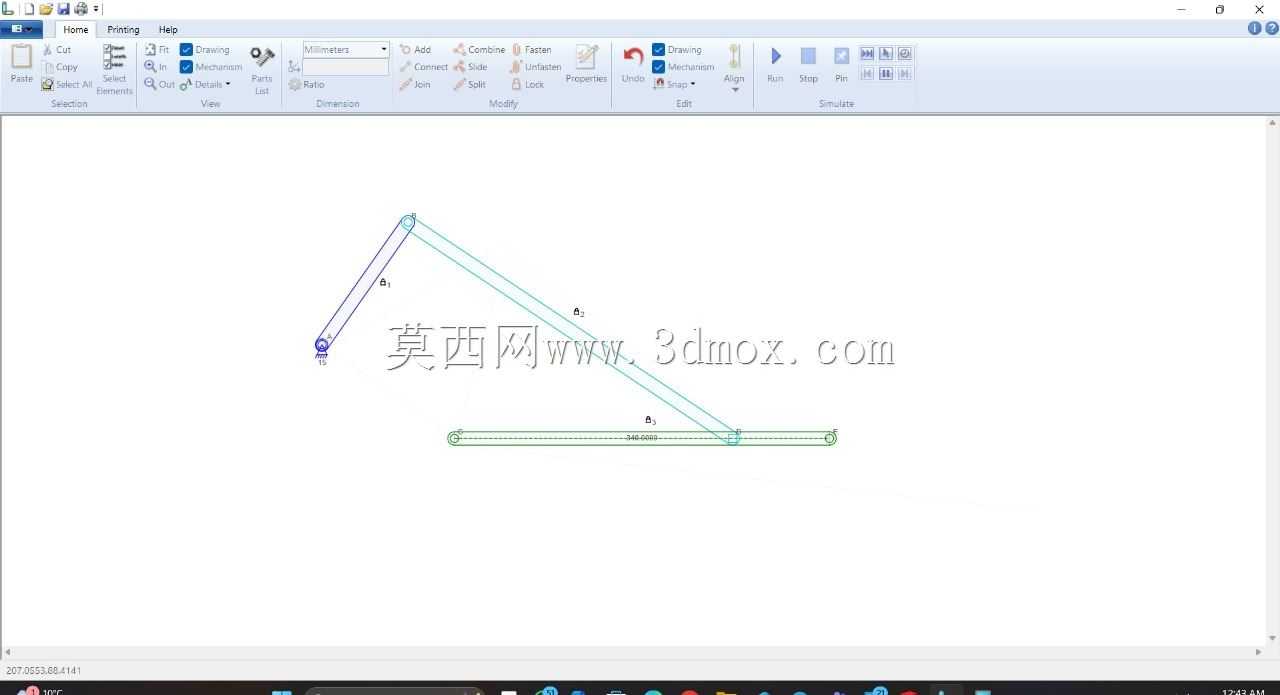

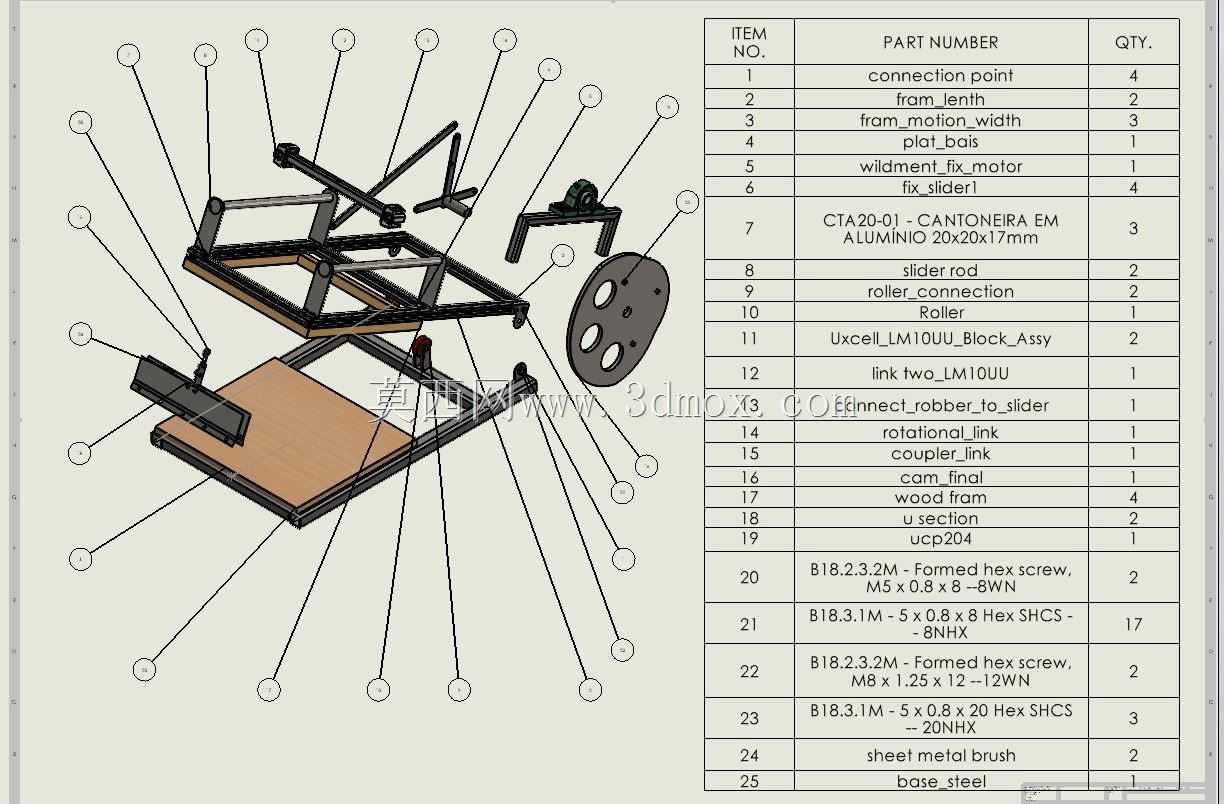

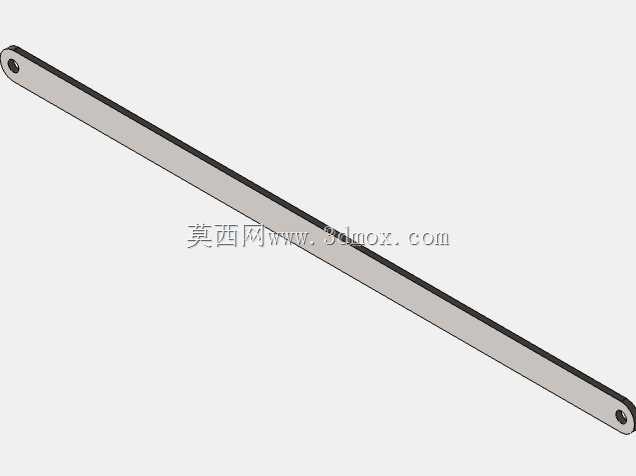

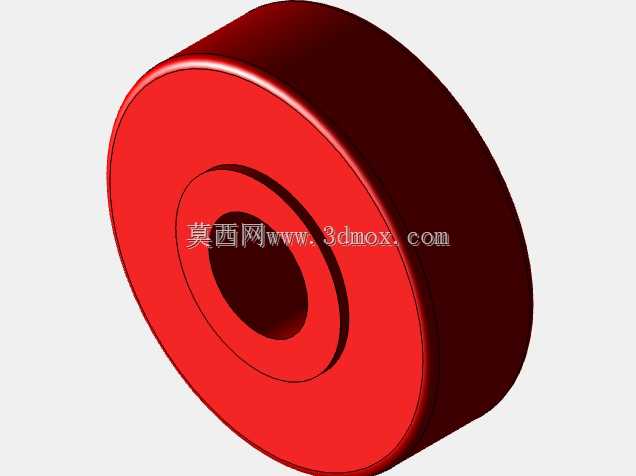

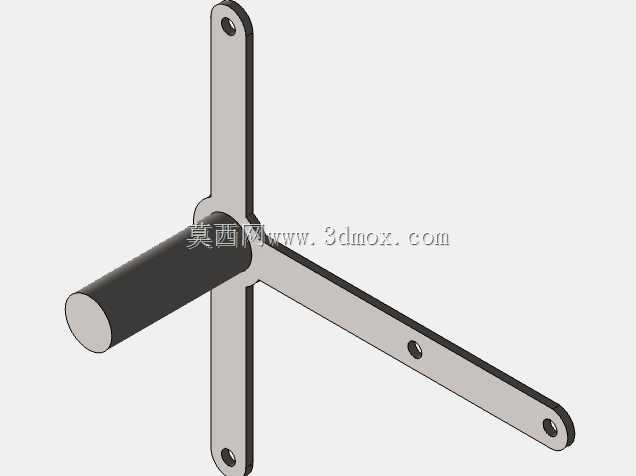

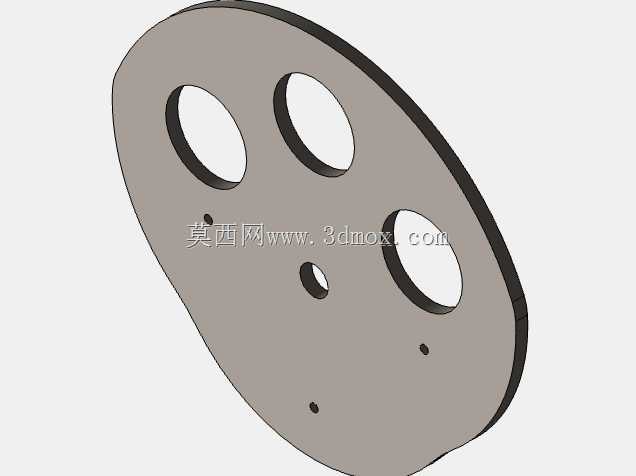

　　核心运动机构分为三个独立模块：网版夹持架、刮刀往复移动机构、底座高度调节机构。网版夹持架采用快夹式固定结构，可快速更换不同规格的网版，夹持位置可做前后微调，保证网版与承印物的对位精度；刮刀移动机构支持两种驱动模式切换，手动模式下操作人员可通过扶手带动刮刀组件沿导轨做匀速往复运动，适配小批量、多品类的灵活打样作业，自动模式下可通过传动组件带动刮刀按设定速度、行程完成印刷动作，降低重复作业的劳动强度，两种模式切换无需复杂拆装，仅通过离合结构即可完成状态切换。

　　底座高度调节机构是这款设备适配不同厚度承印物的核心结构，通过螺纹调节结构可改变作业台面与网版之间的垂直间距，调节行程覆盖0-50mm厚度的承印物，无论是薄型织物、塑料片，还是有一定厚度的玻璃板材、小型硬质工件，都能调整到合适的网距，避免网版与承印物间距不当导致的印刷糊版、图案洇渗问题。

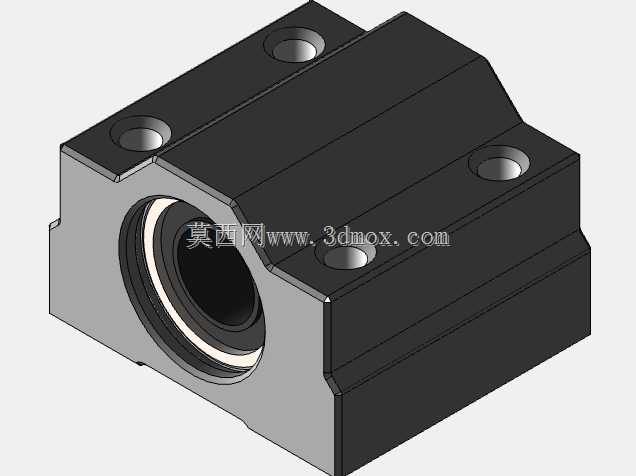

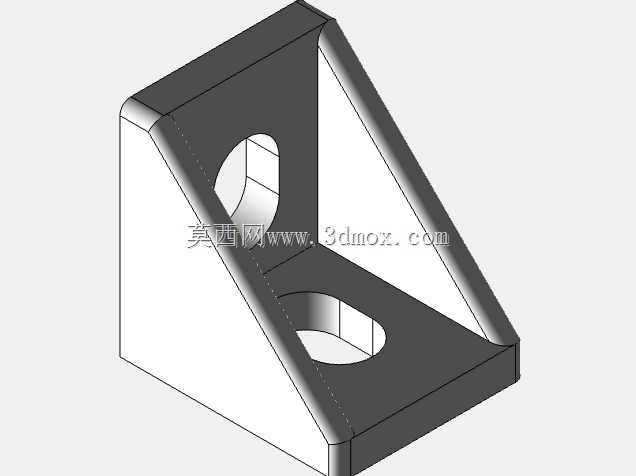

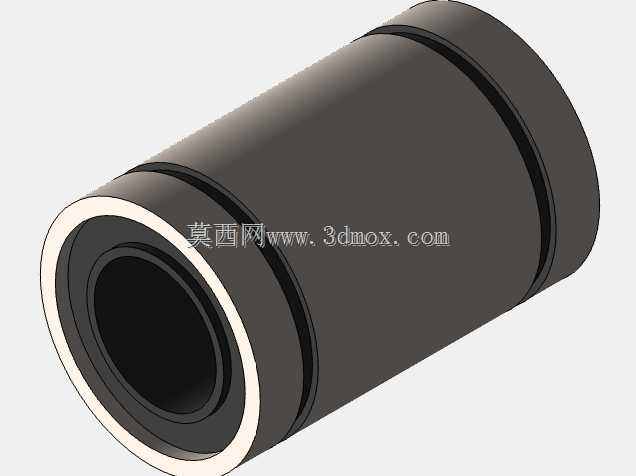

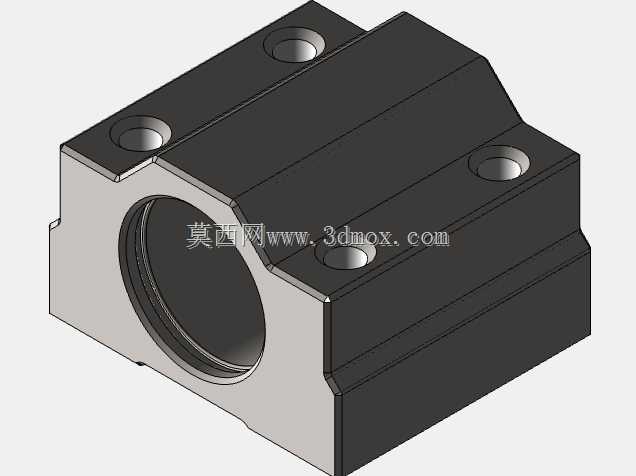

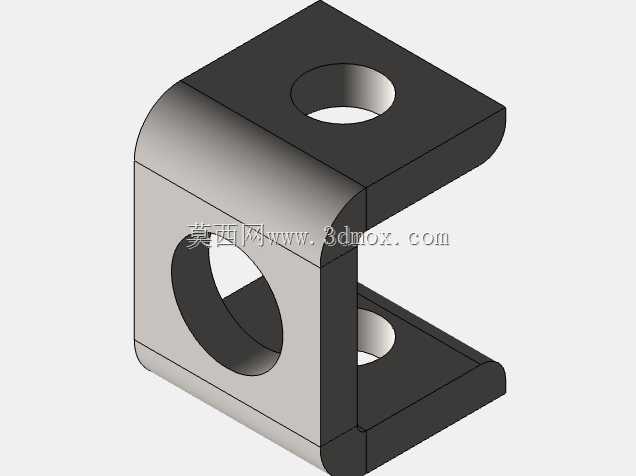

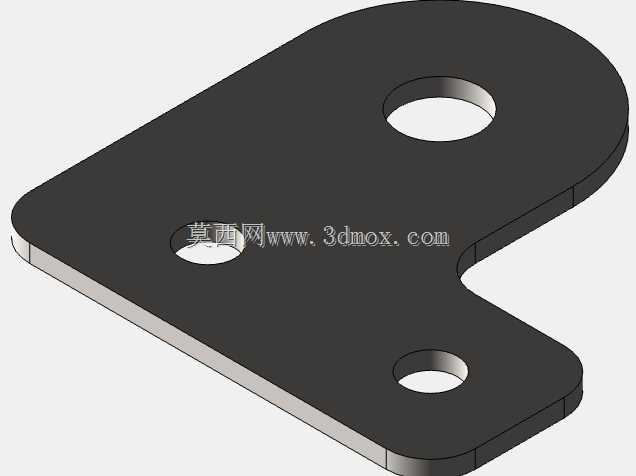

　　从结构设计的工艺适配性来看，设备的所有非标零件均按照CNC加工的工艺要求做了公差标注，关键运动配合面的公差控制在IT7级，保证导轨、转轴等运动部件的装配精度，减少运动过程中的卡顿、间隙问题。框架的型材连接部位采用标准角件配合螺栓锁紧，无需焊接工艺，既降低加工组装成本，也方便后期的维护拆装。设备的整体安装边界控制在紧凑范围内，不需要过大的车间占地空间，可直接放置在常规工作台面上作业，也可配套独立支架落地使用，适配不同规模的作业场地。

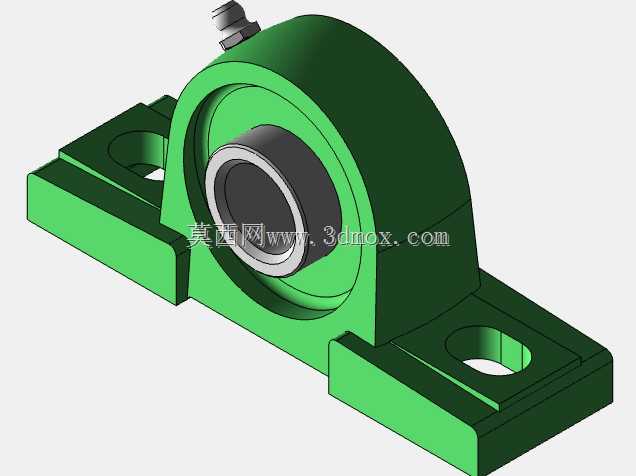

　　在实际作业逻辑上，这款设备的结构设计充分考虑了一线操作人员的使用习惯，刮刀组件的压力可通过调节旋钮做微调，适配不同粘度的印刷油墨、不同材质的承印物；网版架的开合角度做了限位设计，更换承印物、调整网版时可将网版架抬起至固定角度，无需额外支撑，操作便捷。所有运动导轨部位均预留了润滑注油点，日常维护时可直接加注润滑脂，减少运动磨损，延长设备使用寿命。

　　不同于大型全自动丝网印刷线的复杂结构，这款设备的设计没有冗余的功能模块，所有结构都围绕平面丝网印刷的核心作业需求展开，既保留了手动丝印台的灵活低成本优势，又增加了自动往复印刷的功能，同时通过可调底座结构拓展了承印物的适配范围，对于小批量多品类的印刷作业场景来说，这种结构设计在成本、实用性、适配性之间做到了较好的平衡，三维建模过程中对所有运动部件都做了干涉检查，保证各机构运动过程中不会出现碰撞、卡滞问题，装配关系完全符合实际机械加工组装的工艺要求。
