气动活塞式双爪平行抓取夹爪结构

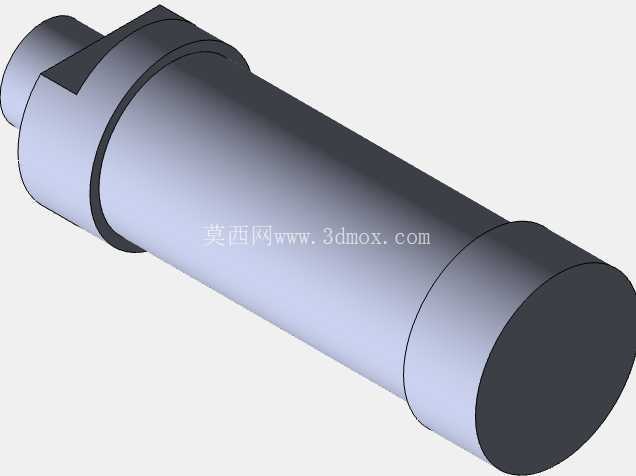

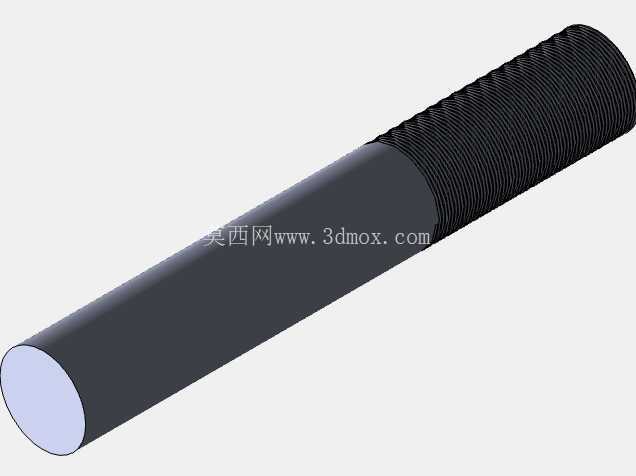

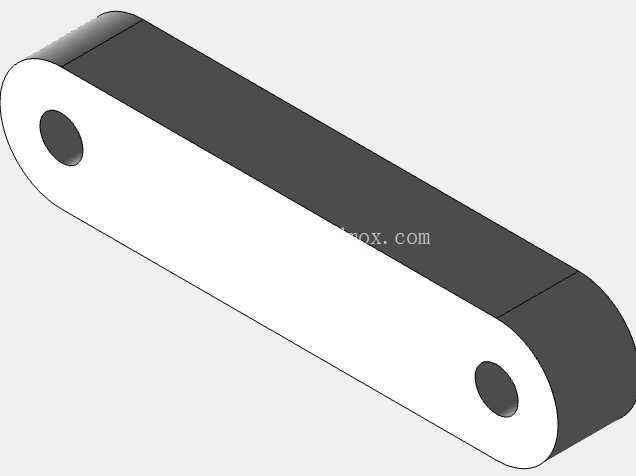

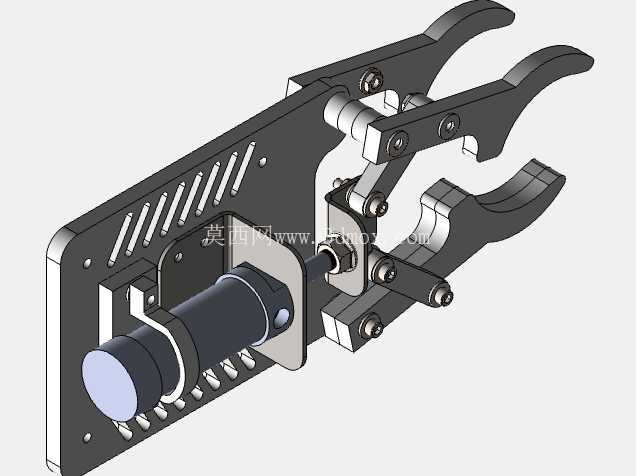

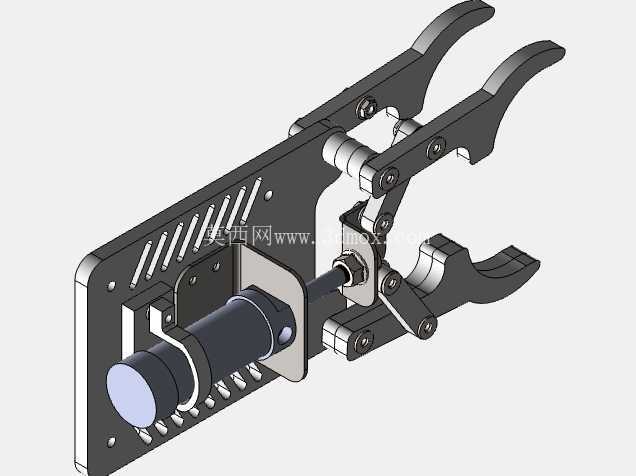

　　这款夹爪采用气动活塞作为核心驱动单元，驱动端缸径设定为10mm，配套活塞行程可达250mm，整体结构采用平行双爪开合的布局形式，夹爪末端做了圆弧咬合齿形设计，能够适配圆柱类、轴类以及带规则轮廓的工件抓取作业，在自动化生产线的上下料工位、物料转运工位以及装配工位都能适配。从结构设计逻辑来看，驱动气缸直接集成在夹爪本体的安装背板上，没有额外的外置驱动连接件，活塞输出端通过对称布置的两组连杆结构分别连接上下两个夹爪臂，连杆铰接点全部采用圆柱销定位，配合轴套减少往复运动的磨损，当活塞伸出时，两组连杆同步带动夹爪臂绕根部铰接点转动，实现夹爪的闭合动作，活塞回缩时则带动夹爪张开，这种连杆传动的结构相比齿轮齿条式平行夹爪，具备更高的夹持力冗余，同时对加工精度的容错率更高，不会因为单个齿的磨损导致夹爪开合不同步。

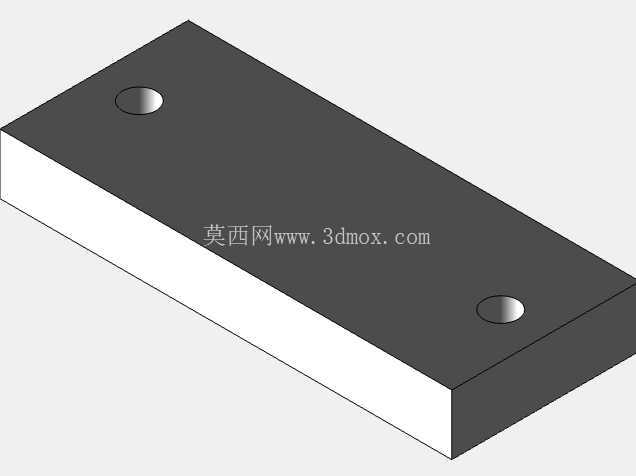

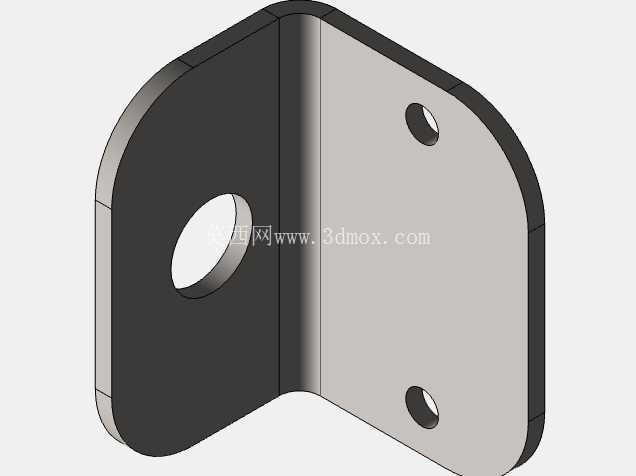

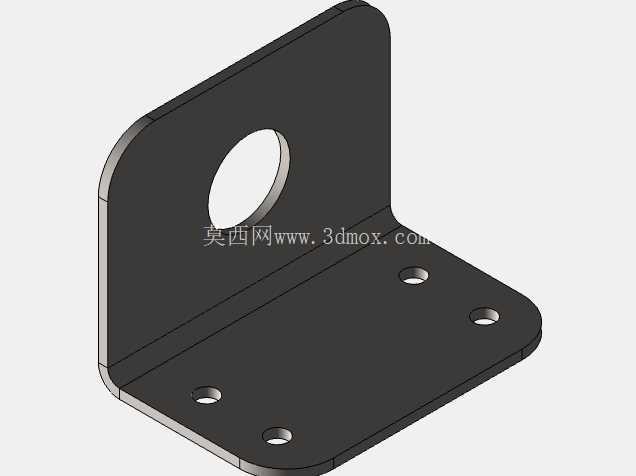

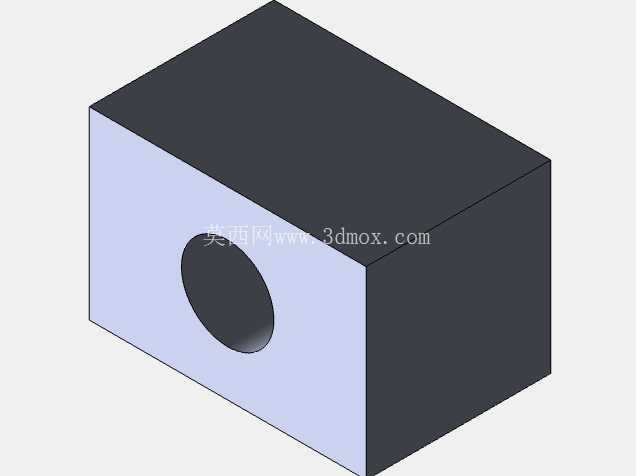

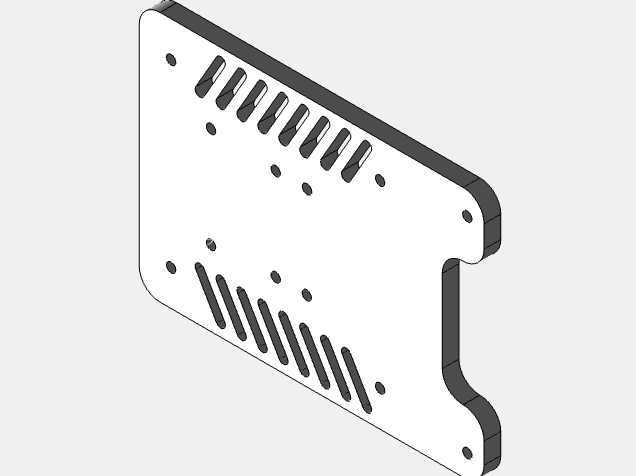

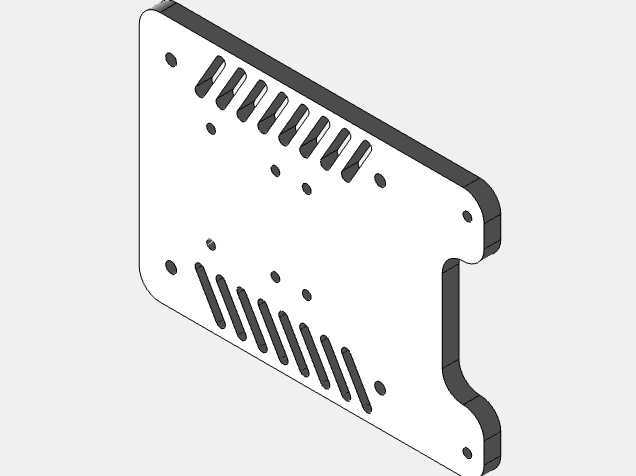

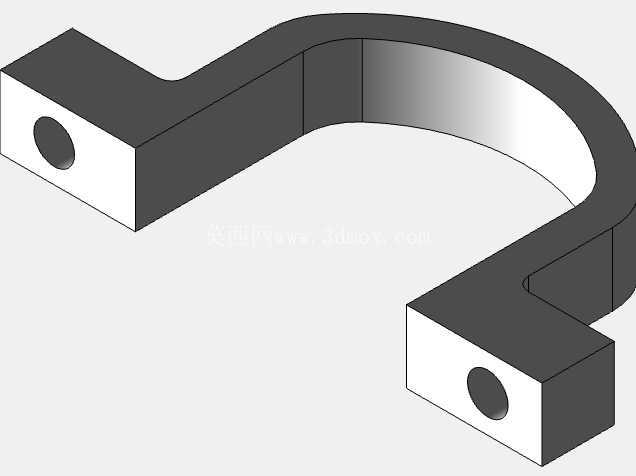

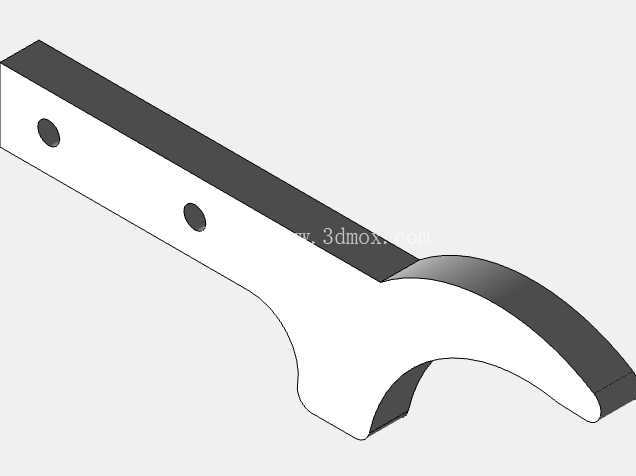

　　夹爪的安装背板上预留了多组等距排布的长条形安装槽，既可以通过螺栓直接固定在工业机器人的末端法兰上，也能适配直线模组的滑台安装面，安装槽的长孔设计允许安装时调整夹爪的固定位置，补偿安装面的孔位偏差，不需要额外做转接板加工，降低现场安装的适配成本。夹爪臂的咬合面做了阶梯式的轮廓设计，靠近根部的咬合位置夹持力更大，适合抓取重量偏大的工件，末端的咬合位置开合范围更大，能够适配更大直径的工件抓取，不同位置的夹持行程可以根据实际工件尺寸灵活选用，不需要更换夹爪头。

　　整个夹爪的主体结构件都采用平板式加工件，没有复杂的曲面异形结构，所有铰接孔的位置度公差可以通过常规的铣削、钻削加工保证，不需要五轴加工设备，普通的三轴数控铣床就能完成全部零件的加工，加工成本可控，后期维护时只需要更换磨损的铰接销和活塞密封件就能恢复性能，维护难度低。在实际应用场景中，这类气动夹爪常被用在机加工生产线的工件上下料环节，配合输送线完成毛坯件到机床夹具的转运，也可以用在装配线上完成轴类零件的抓取对位，相比电动夹爪，气动驱动的响应速度更快，夹持力可以通过气源压力灵活调整，针对不同材质的工件，只需要调整供气压力就能避免夹伤工件表面，比如抓取铝件、塑料件这类软质工件时降低供气压力，抓取钢件、铸铁件时提高供气压力保证夹持可靠性。

　　夹爪的侧面预留了磁性开关的安装槽，可以配套活塞上的磁环检测活塞的伸出和回缩位置，给上位控制系统传递夹爪开合到位的信号，不需要额外加装外置的位置传感器，简化了现场的接线调试工作。从安装边界来看，夹爪整体的厚度方向尺寸控制紧凑，不会在狭窄的作业空间内发生干涉，夹爪完全张开时的开口尺寸能够覆盖常规的轴类、盘类零件的直径范围，完全闭合时咬合面的间隙可以根据实际需求调整铰接点的限位位置，保证小尺寸工件也能被可靠夹持。整个结构的受力路径经过优化，活塞输出的推力通过连杆均匀分配到两个夹爪臂上，不会出现单侧夹爪受力过大的情况，长时间往复运行也不会出现夹爪偏斜、咬合错位的问题，适合在高节拍的自动化生产线上长时间连续运行。
