带防滑握柄的柱形锁定布布结构件

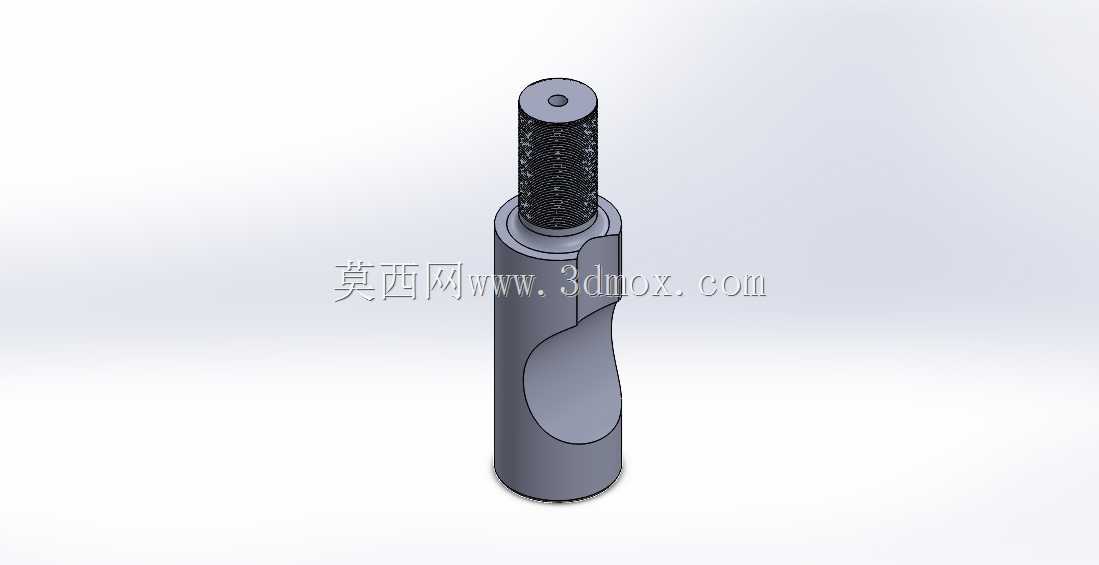

　　这类带防滑握柄的柱形锁定构件，常应用在需要手动快速锁紧定位的工装夹具、小型实验设备、纺织机械辅具以及便携作业装置上，日常作业中操作人员无需额外工具，仅通过握持上部防滑段旋转即可完成锁紧或释放动作，相比螺栓锁紧的操作效率提升明显，尤其适合需要频繁切换定位状态的工位场景。从结构设计来看，整体采用同轴柱体布局，下部为光滑圆柱基体，侧面铣削出弧形让位曲面，该曲面并非装饰性结构，而是为了避让相邻运动部件的运动轨迹，避免锁紧状态下构件与周边连杆、摆臂发生运动干涉，曲面的弧度经过运动包络校核，确保相邻部件在全行程运动中不会与基体发生刮擦。

　　上部的防滑握柄段采用网纹滚花结构设计，滚花的齿距与齿深经过实际操作验证，既不会因为齿纹过浅导致戴劳保手套操作时打滑，也不会因为齿纹过深积存油污、碎屑增加清洁难度，握柄顶端设计有同轴小盲孔，该孔可作为定位销孔使用，安装时可插入细定位销限制构件的周向转动余量，也可作为注油孔定期向内部配合面注入润滑脂，降低长期转动带来的磨损。构件的整体外径控制在适配常规手动操作的范围，握柄段长度满足单手握持旋转的施力需求，下部基体的长度根据实际安装板厚预留足够的配合余量，安装时基体穿过安装座的配合孔后，可通过侧面的紧定螺钉或者端部的卡簧完成轴向固定，不需要额外设计复杂的安装法兰，降低了安装座的加工难度。

　　设计过程中首先根据操作空间确定构件的最大外径边界，避免操作时握柄与周边设备结构发生磕碰，随后根据所需的锁紧力矩核算握柄的直径与长度，确保手动旋转时能够输出足够的锁紧力，不会因为力臂过小导致锁紧不到位。下部的弧形让位面是整个设计的核心细节，在建模阶段需要先提取相邻运动部件的全行程运动包络线，再根据包络线修剪基体的侧面轮廓，确保让位面与运动部件之间保留均匀的安全间隙，既不会因为间隙过小造成运动卡滞，也不会因为间隙过大削弱基体的结构强度。构件的各段同轴度公差控制在合理范围，避免安装后出现偏摆导致锁紧卡涩，滚花段与光滑基体段之间设计有过渡轴肩，轴肩端面可作为安装时的轴向定位面，确保构件装入安装座后轴向位置准确，不会出现窜动。

　　这类构件在实际使用中，常作为快速锁紧销、定位手柄的替代结构，相比标准件的锁紧手柄，该结构的让位曲面可以适配更紧凑的安装空间，在空间受限的工装内部也能顺利完成操作，同时整体结构没有多余的外露凸起，避免设备运行过程中勾挂操作人员的衣物或者管线，提升作业安全性。材质选择上一般采用中碳钢做表面发黑处理，兼顾结构强度与防锈能力，滚花段不需要额外做表面抛光，保留滚花的原始粗糙度即可保证防滑性能，光滑基体段与让位曲面需要做表面精车处理，降低与相邻部件接触时的摩擦阻力。建模过程中需要注意滚花特征的简化处理，不需要完全还原每一个滚花齿的细节，采用纹理贴图或者简化的阵列特征即可满足装配校核需求，同时控制模型的整体数据量，方便在大型装配体中调用而不会造成软件卡顿。
