标准成年男性人体姿态三维数字建模

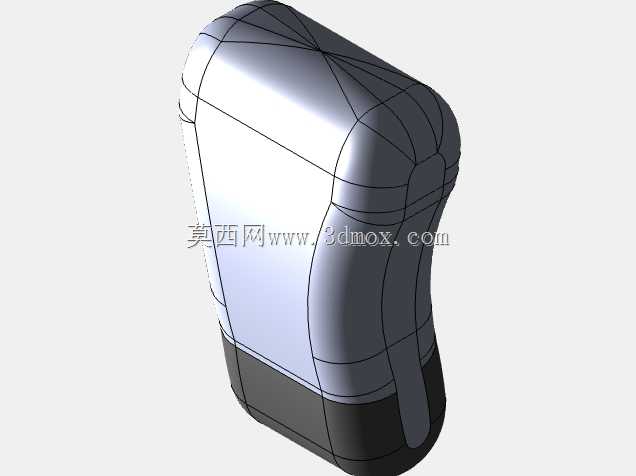

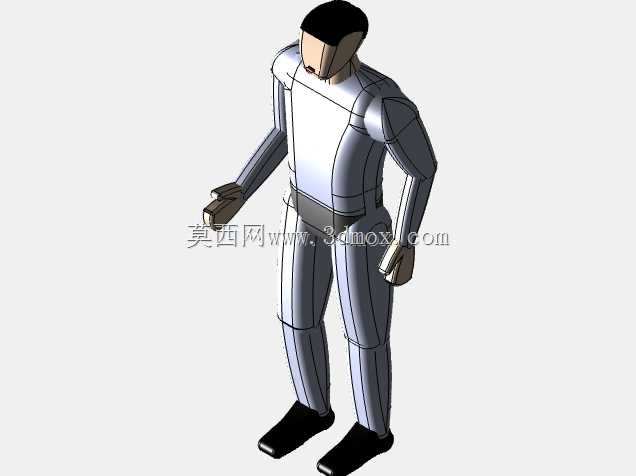

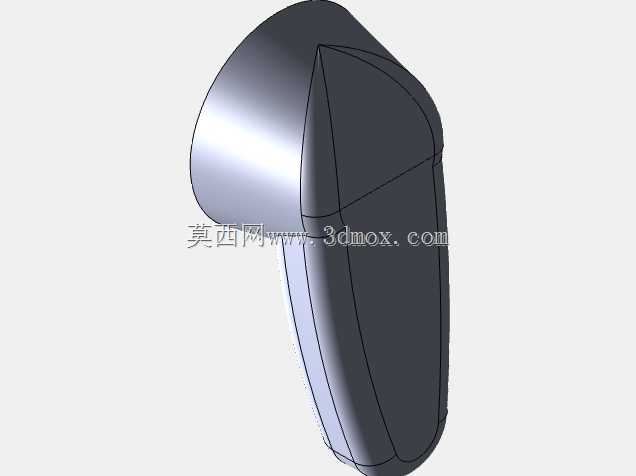

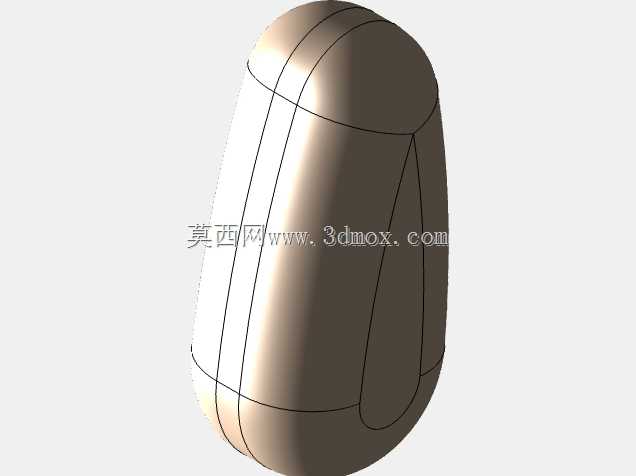

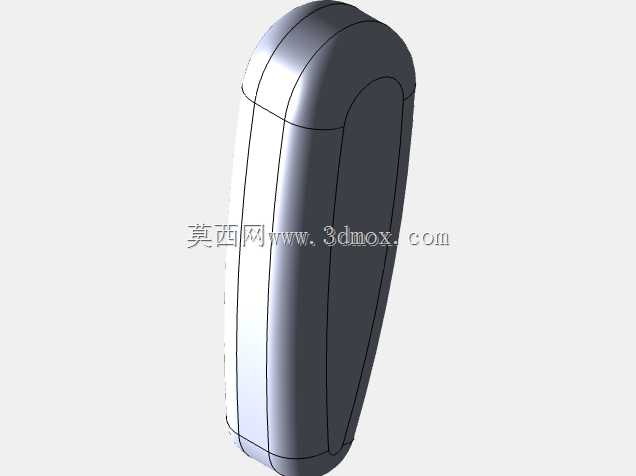

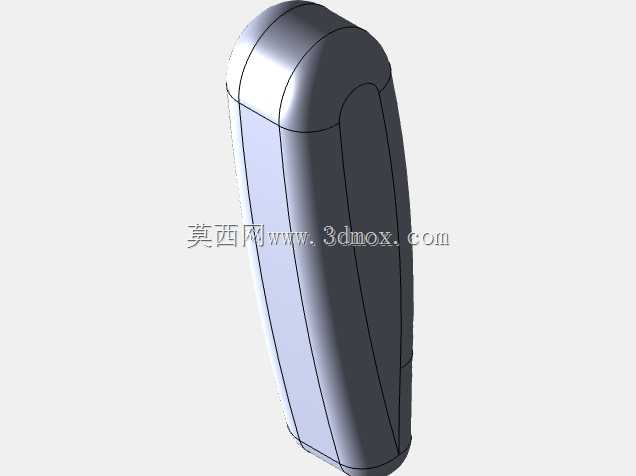

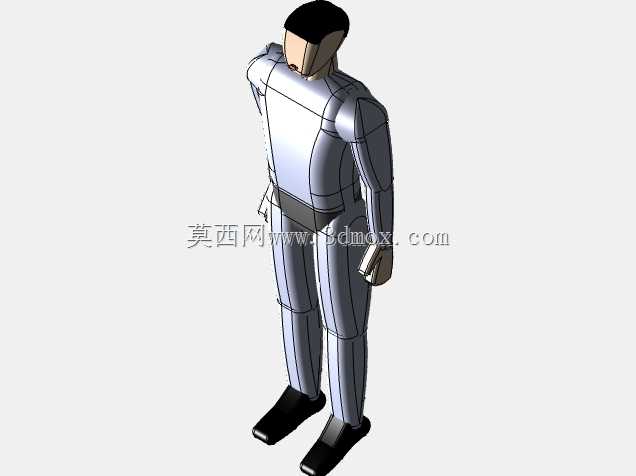

　　在医疗空间布局、人机工程校验、作业场景仿真等领域，标准化人体数字模型是前期方案推演阶段不可或缺的核心参考载体，本次建模围绕成年男性常规站立姿态完成全尺寸三维构建，可直接导入各类三维场景完成空间干涉校验、操作可达性分析等工作。模型整体采用分块式结构建模思路，将人体拆分为头部、躯干、上臂、前臂、手部、大腿、小腿、足部共八个独立结构段，各段之间预留标准转动副接口，可根据实际仿真需求调整各关节角度，适配行走、操作设备、端坐、抬手作业等不同姿态的快速调整，无需重新构建基础形体。

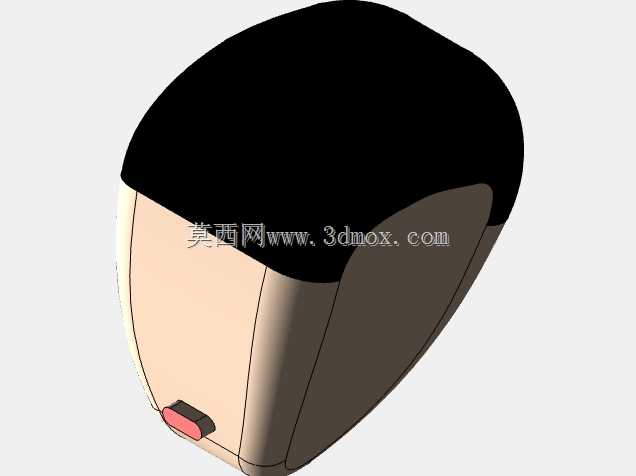

　　从外形尺寸来看，模型严格按照中国成年男性第50百分位人体尺寸数据构建，整体直立状态身高设定为1700mm，肩宽380mm，手臂自然下垂时指尖距地面高度为720mm，躯干厚度控制在220mm，足部长度250mm，所有外轮廓尺寸均保留5mm的服装余量，模拟日常穿着工装状态下的实际占用空间，避免仿真阶段出现空间预留不足的问题。建模过程中对人体各部位的轮廓过渡做了工程化简化处理，没有保留冗余的面部细节、皮肤纹理等非工程必要特征，整体曲面均采用G1连续过渡，既保证了人体轮廓的辨识度，又将整体模型面数控制在较低水平，导入大型装配场景时不会造成明显的运行卡顿，可满足万级零件总装场景下的人机校验需求。

　　在实际工程应用中，该模型可直接用于医院病房的护理空间校验，比如核对病床边护理操作的站立空间是否充足、呼叫按钮的安装高度是否在站立抬手可达范围内、病房通道宽度是否满足人员侧身通行与陪护并行的需求；也可用于工业作业工位的设计校验，核对操作台高度是否匹配站立作业的肘部高度、设备操作面板的按键布局是否在手部舒适操作区间、安全防护栏的高度是否能够对人体形成有效防护。模型各肢体段的重心位置均按照真实人体质量分布做了预设，在做动力学仿真时可直接赋予对应密度参数，快速完成搬运作业受力分析、跌倒姿态模拟等仿真计算。

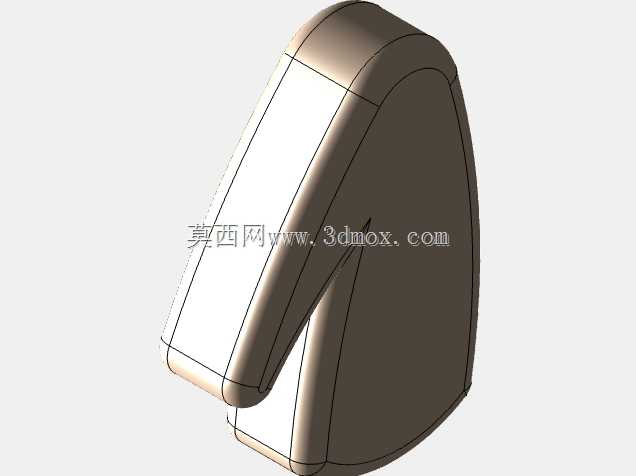

　　不同于艺术类人体建模侧重外形美感的设计思路，该模型所有结构均服务于工程仿真需求，没有做任何夸张的形体比例调整，所有关节的转动范围均参考真实人体活动极限设置，比如上臂前抬最大角度为180度、后摆最大角度为60度，小臂弯曲角度范围为0到145度，大腿前抬最大角度为120度，避免仿真过程中出现违背人体生理结构的姿态，导致仿真结果失去参考价值。模型的足部与地面接触区域做了平面化处理，在场景中放置时可直接贴合地面基准面，无需额外调整姿态即可保证站立状态的稳定性，手部结构做了简化的块状处理，保留了手掌的基本轮廓与手指的分段结构，可快速调整为握持工具、按压按钮、扶靠物体等常用操作姿态，满足绝大多数工业场景、医疗场景的人机仿真需求。在进行病房布局设计时，可将该模型放置在病床旁、卫生间入口、通道转角等关键位置，逐一核对各区域的净空尺寸，比如病床侧边距墙的距离是否满足医护人员侧身站立开展护理操作的需求，卫生间门的宽度是否满足人员搀扶状态下的通行需求，输液架的安装位置是否在人员站立时的可触及范围内；在进行工业生产线工位设计时，可将模型放置在操作位上，核对物料架的摆放高度是否在手部舒适取件区间，装配工具的悬挂位置是否无需大幅弯腰或抬手即可拿到，紧急停止按钮的位置是否在突发状况下可快速触及。
