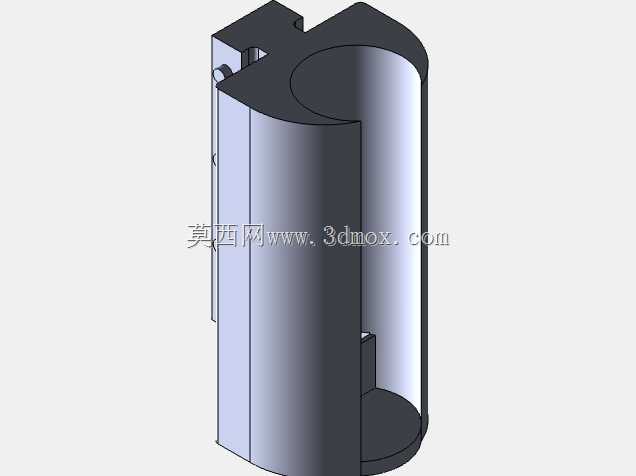

PG36轮椅直流电机配套安装固定支架

　　在电动康复代步设备的结构设计中，动力单元的安装可靠性直接决定整机运行的平顺性与使用寿命，这款适配PG36规格直流电机的安装支架，正是针对电动轮椅动力端的安装需求完成的结构设计。日常使用场景里，电动轮椅需要频繁应对起步、制动、过坎、坡道驻停等复杂工况，电机输出端会持续承受径向与轴向的复合载荷，支架作为连接电机本体与轮椅车架的核心承载件，既要保证电机输出轴与传动轮系的同轴度精度，也要抵消路面传递来的振动冲击，避免电机壳体受额外应力出现开裂、输出轴偏磨等故障。从结构设计逻辑来看，这款支架采用一体化的块式承载结构，没有多余的分体拼接部件，减少了装配环节的累积误差。

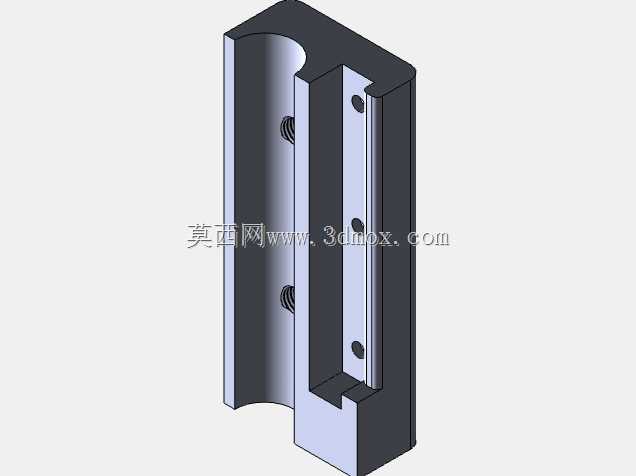

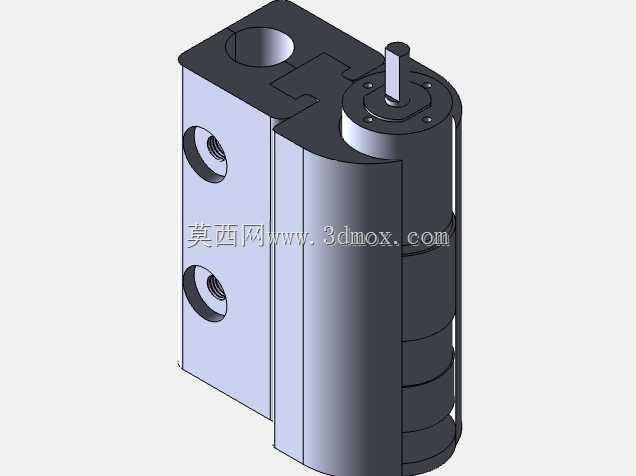

　　支架一侧设置了与PG36电机圆柱壳体完全贴合的弧形定位面，装配时电机可以直接嵌入定位弧面，通过侧面的两个螺纹安装孔完成锁紧固定，这种弧面贴合的设计相比平面点接触的固定方式，能大幅提升接触面积，分散电机运行时的振动载荷，避免长期使用后固定螺丝松动。支架另一侧的平面安装端设置了贯穿的定位销孔与安装过孔，可直接与轮椅车架的预设安装位对接，安装时先通过定位销完成位置校准，再锁紧固定螺栓，能有效保证电机输出轴与轮椅减速轮系的对中精度，降低传动过程中的噪音与机械损耗。从安装边界来看，支架整体采用紧凑的块状布局，在保证结构强度的前提下尽可能压缩了占用空间，适配轮椅车架下方局促的安装空间，不会与周边的走线、护板、轮系部件产生干涉。

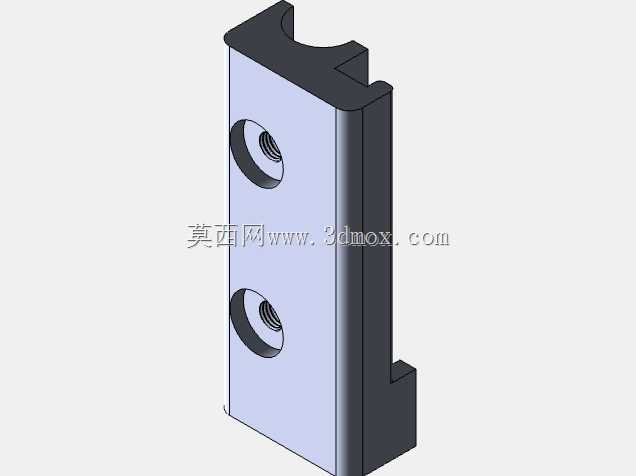

　　支架上的安装孔位均做了沉台处理，锁紧螺栓安装后螺栓头不会突出支架表面，避免使用过程中勾挂衣物、磨损线束。考虑到轮椅使用环境可能存在潮湿、灰尘的情况，支架的结构边角均做了圆角过渡处理，没有应力集中的尖锐直角，既提升了零件的抗疲劳强度，也避免装配和维护过程中划伤操作人员。在实际选型匹配时，这款支架可直接适配外径36mm的直流减速电机，安装时无需额外加工改孔，只要对应孔位锁紧即可完成动力单元的固定，能大幅缩短康复设备生产环节的装配周期，也方便后期售后维护时的电机更换作业。

　　支架的壁厚设计经过载荷校核，在承受电机额定扭矩输出以及路面冲击载荷时，形变量控制在传动允许的公差范围内，不会因为支架变形导致电机输出轴偏斜，进而引发的齿轮磨损、传动卡滞等问题。不同于通用型的平板电机支架，这款结构专门针对轮椅的安装空间做了布局优化，弧形抱紧的固定方式也更适合行走类设备的振动工况，能在长期往复载荷下保持安装精度，减少动力端的故障概率。
