手动台式压力机结构三维设计

这款手动台式压力机的三维结构设计，完全围绕小批量零部件压装、轻量冲压作业的实际工况展开，在五金加工、电子装配、小型零部件维修、教学实训场景中都有极高的适配性，不需要外接气源或电源，仅靠手动操作就能完成轴承压入、销钉铆合、薄料冲裁、小工件校形等常见工序，对于没有配套动力源的小型维修工位、教学实训台、家庭工坊来说，这类设备的实用性远高于大型动力压力设备。

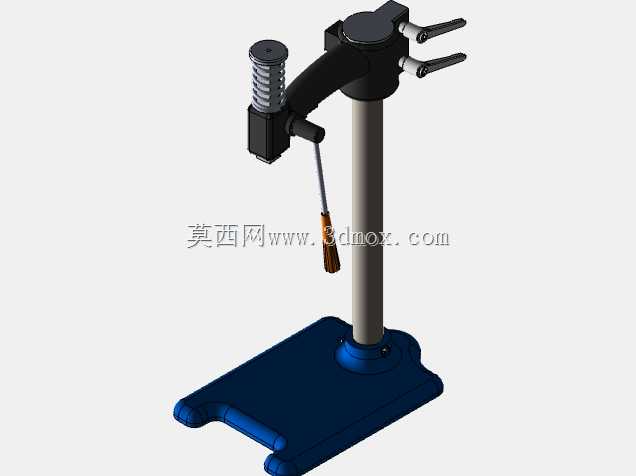

从结构设计逻辑来看，整体采用立式单柱布局，底部是一体化成型的铸铁式工作台底座，底座前端做了延伸式支撑脚设计，安装时不需要额外打膨胀螺栓固定，仅靠自身重量就能保证压装作业时的整机稳定性，底座上平面预留了标准T型槽安装位，可根据加工需求快速更换不同的定位夹具、下模座，适配不同外形尺寸的待加工工件，工作台面到压头的最大开口高度、压头中心到立柱的悬臂距离都经过反复校核，既保证了足够的工件放置空间，又避免悬臂过长导致压装时立柱形变影响压装精度。

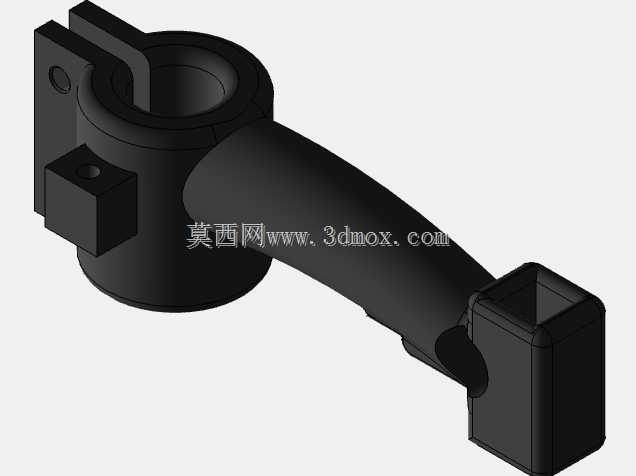

立柱部分采用实心圆钢导向结构，表面做了高频淬火处理，粗糙度控制在Ra0.8以内，保证升降滑套上下移动时无卡滞、无旷量，滑套和压头组件直接连接，压头内部集成了复位弹簧结构，压下操作手柄完成压装后，弹簧会自动带动压头回升到初始位置，不需要手动提拉复位，能有效降低连续作业时的操作疲劳度。操作手柄采用杠杆增力结构，通过合理的力臂比设计，普通人单手施加15kg左右的操作力，压头端就能输出近1吨的压装力，完全覆盖小型零部件压装的力值需求，手柄末端做了防滑绝缘胶套包裹，长时间操作也不会出现磨手、打滑的问题。

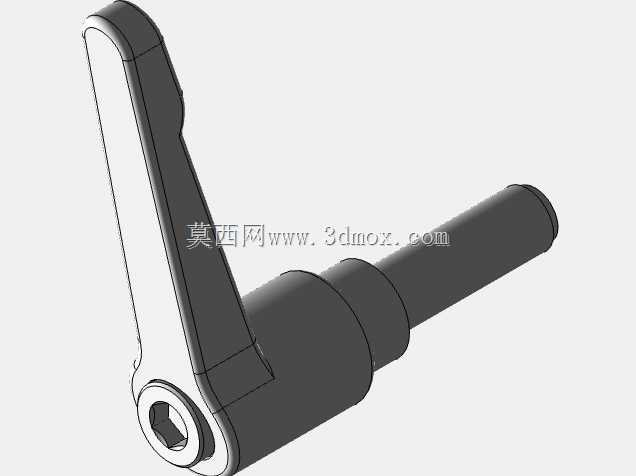

压头组件的连接部分做了标准莫氏锥孔设计，可快速更换不同规格的压头、冲头、铆接头，不需要额外的连接紧固件，更换配件时仅需用斜铁敲入锥孔侧面的拆卸槽就能完成配件拆卸，整个更换过程不超过1分钟，能快速切换不同的作业工序。设备顶部的锁紧机构采用双手柄对称锁紧设计，调整压头初始高度时，松开两侧锁紧手柄就能沿着立柱上下滑动滑套，调整到合适作业高度后扳紧两侧手柄即可完成锁紧，双锁紧点的设计能避免单点锁紧导致的滑套偏转，保证压头始终和工作台面保持垂直，压装时不会出现工件偏移、压头啃伤工件的问题。

在安装边界的设计上，整机占地面积控制在0.12平方米以内，总高度不超过600mm，可直接放置在常规工作台、钳工台上使用，不需要预留专门的设备安装空间，整机重量控制在25kg左右，单人就能完成设备的搬运、移位，适合需要经常调整工位布局的小型加工场所。结构上所有的传动连接部位都设计了防尘罩结构，能阻挡加工过程中产生的金属碎屑、灰尘进入导向配合面，延长设备的维护周期，日常维护仅需定期在立柱导向面涂抹少量润滑脂即可，没有复杂的液压、气动元件，故障率极低，即使没有专业维修能力的操作人员也能完成日常保养工作。

从实际使用的细节来看，压头的下行行程做了硬限位设计，最大下行行程控制在80mm，避免操作时行程过大压坏底座或者下模，同时在滑套侧面预留了行程标尺安装位，可根据加工需求加装行程标尺，精确控制压头的下压深度，对于有压装深度要求的工序，比如轴承压入轴承座的深度控制、销钉铆合的高度控制，都能通过标尺实现精准控制，不需要反复测量调整。底座的底部四个角都设计了橡胶减震垫安装位，安装橡胶垫后能进一步吸收压装时的冲击力，避免作业时设备移位，同时减少冲击力传递到工作台面产生的噪音，在教学实训场景使用时也不会产生过大的噪音影响周边环境。
