M5规格DIN导轨安装弹性卡扣结构

　　在低压电气柜、工业控制模组、分布式电源模块的装配场景里，DIN导轨的标准化安装体系早已成为行业通用方案，这类卡扣就是专门适配标准DIN导轨安装的M5规格固定夹，用来把小型电气元件、接线端子排、传感模块或者小型电源组件快速卡装在导轨上，替代传统螺丝直接锁附的繁琐工序，提升柜内装配的效率。从实际使用场景来看，这类卡扣常应用在小型电源变压器周边的辅件固定、信号调理模块的导轨挂载、柜内接地端子的快速安装位置，尤其是在需要频繁拆装调整元件位置的调试阶段，弹性卡接结构不需要额外工具就能完成拆装，比螺丝固定的方案节省至少六成的装配时间，也不会因为反复拆装造成导轨安装孔的滑牙损耗。

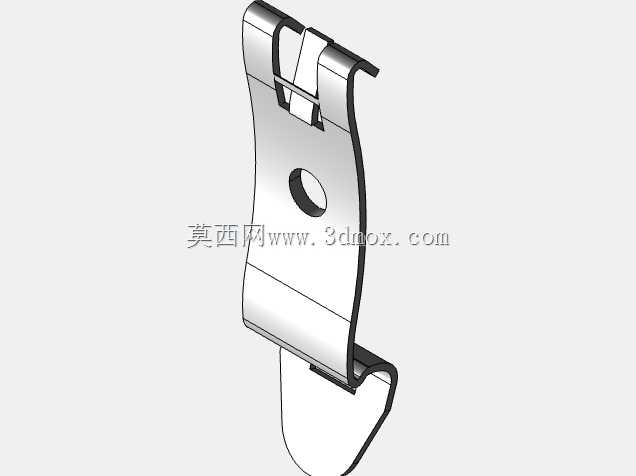

　　从结构设计思路来看，这个卡扣采用整体冲压成型的弹性钢结构，整体依靠板材自身的弯折弹性实现卡紧力，没有额外的弹簧或者铰接零件，零件本身就是一个一体化的冲压件，生产时只需要连续模冲压、弯折两道核心工序就能成型，量产一致性好，成本控制优势明显。卡扣的上下两端做了适配DIN标准导轨卷边的勾型结构，安装时只需要先把上端勾住导轨上沿，向下按压就能让下端的弹性臂滑过导轨下沿，自动卡入导轨的卡槽内，拆卸时只需要用一字螺丝刀撬动下端的弹性翘边，就能让卡扣脱离导轨，单人操作不需要辅助固定。

　　卡扣中部预留的M5规格安装孔，是用来穿设螺丝固定待安装的元件，孔位做了轻微的沉台设计，避免螺丝头凸起干涉周边元件，安装孔的位置经过受力校核，当螺丝锁紧时，压力会均匀分布在卡扣的主体平面上，不会造成弹性臂的形变失效，保证卡接在导轨上的夹紧力不会因为元件安装的锁紧力出现衰减。卡扣的弹性臂弯折角度做了优化，既保证卡入导轨后有足够的预紧力，不会因为设备运行的振动出现松脱滑落，又能控制拆装时的按压力度，不会因为弹性过硬导致安装困难，或者弹性过软造成卡接不牢。

　　从安装边界尺寸来看，这个卡扣适配行业通用的35mm标准DIN导轨，也就是业内常说的TS35导轨，卡扣的整体宽度控制在12mm以内，在导轨上并排安装时，相邻卡扣之间不会出现干涉，可以紧密排布节省柜内安装空间；卡扣的整体厚度在卡装完成后，突出导轨表面的高度不超过8mm，不会占用过多的柜内纵深空间，适配浅厚度的小型电气柜安装需求。卡扣的边缘都做了冲压后的去毛刺处理，安装时不会划伤操作人员的手部，也不会刮破元件的导线绝缘层，符合电气装配的安全要求。

　　在实际选型使用时，这类卡扣适合固定重量在500g以内的小型电气元件，如果是更重的元件，可以并排使用多个卡扣分散承重，因为其一体化的结构没有易损件，在-20℃到80℃的常规工业环境温度下，钢材的弹性不会出现明显变化，长期使用也不会出现卡接力衰减的问题，适合工业现场的长期稳定运行。不同于塑料材质的导轨卡扣，这种钢制冲压卡扣的抗老化性能更好，不会因为柜内的温度变化、油污侵蚀出现脆化断裂，在有少量油污、粉尘的工业柜内环境里，可靠性比塑料卡扣高很多，也不会因为长期紫外线照射（比如户外柜内的漫反射光照）出现材质老化问题。

　　设计这类卡扣的三维模型时，需要重点关注弯折处的圆角处理，避免冲压成型时出现应力集中导致的板材开裂，同时弹性臂的长度和弯折角度需要反复校核，保证卡入导轨后的行程刚好适配导轨的卷边尺寸，既不会出现卡接过松容易滑落的问题，也不会因为行程不足导致无法顺利卡入导轨。中部的安装孔同轴度需要控制在合理公差范围内，保证M5螺丝可以顺利穿过，不会出现孔位偏移导致螺丝安装歪斜的问题，同时孔位周边的平面度需要保证，避免元件安装后出现歪斜，影响相邻元件的装配间隙。
