M4规格DIN导轨弹性卡扣固定夹结构

　　在低压电气柜、工业控制模组的装配场景里，DIN导轨是承载断路器、端子排、小型电源模块的核心安装基准，而配套的导轨固定夹，是解决非标准模组快速卡装、避免额外打孔攻丝的关键小部件，这款适配M4安装规格的DIN夹，就是针对导轨侧装、模组辅助固定场景开发的冲压结构件。

　　从实际使用场景来看，这类卡扣常应用在电源变压器周边的辅助元件固定、小型信号隔离模块的导轨挂载、柜内走线槽的侧向限位等场景，不需要在导轨上额外钻孔，依靠自身的弹性形变就能完成与标准DIN导轨的卡合锁定，相比螺丝锁紧的固定方式，拆装效率能提升60%以上，尤其适合需要频繁调整模组位置的试验台电气柜、小批量定制化控制箱装配场景。

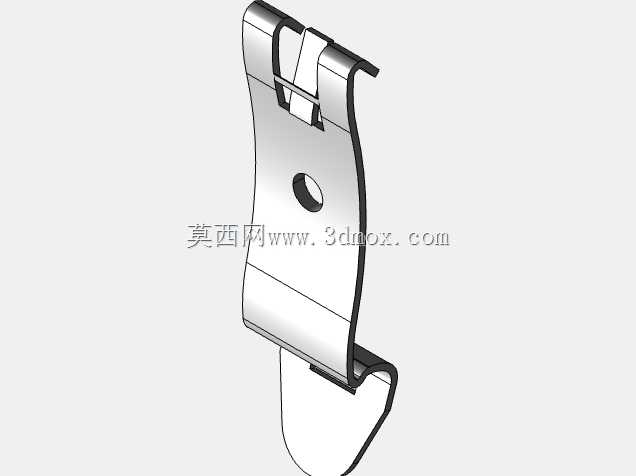

　　结构设计上，这款夹件采用单弹性臂冲压成型思路，整体为薄金属板弯折结构，上部的卡钩结构刚好适配标准TS35 DIN导轨的卷边轮廓，下部的反向卡钩能在卡入后抵住导轨另一侧卷边，中间预留的M4规格安装孔，可配合M4螺丝将需要固定的元件、线束支架或者小型模组锁紧在夹件上，安装时只需要先将元件与夹件通过螺丝预紧，再对准导轨边缘按压，依靠金属板材的弹性变形让上下卡钩同时卡入导轨卷边，就能完成固定，拆卸时用一字螺丝刀撬动上部的弹性翘边，即可让卡钩脱离导轨，全程不需要额外工装。

　　从安装边界尺寸来看，这款夹件的卡合开口尺寸完全匹配标准35mm宽度DIN导轨的卷边厚度，整体宽度控制在12mm以内，不会占用过多导轨安装空间，相邻安装的元件之间不会因为夹件尺寸产生干涉；夹件的板材厚度选用0.8mm的弹簧钢带，冲压后经过淬火回火热处理，保证弹性臂在反复拆装100次以上仍能保持足够的卡紧力，不会出现松脱滑落的问题；中间的安装孔为4.2mm直径的光孔，适配M4规格的盘头螺丝或者沉头螺丝，螺丝锁紧后的端面不会超出夹件侧面，避免与柜内其他元件产生刮擦。

　　设计过程中特意规避了传统导轨夹容易出现的几个问题：一是将上部弹性翘边做了圆弧翻边处理，撬动时不会划伤操作人员的手部，也不会刮破导线绝缘层；二是在夹件与导轨接触的内侧表面压有浅防滑筋，卡入后能增加与导轨表面的摩擦力，即使在有振动的设备配套电气柜内，也不会出现夹件沿导轨方向滑移的问题；三是整体弯折的圆角半径控制在0.5mm，避免冲压应力集中导致的板材断裂问题，同时上下卡钩的导入端做了15度的导向斜角，按压卡装时不需要精确对准就能顺利滑入导轨卷边位置，降低现场装配的对位难度。

　　在实际选型适配时，这款夹件适合固定重量在500g以内的小型电气元件，当需要固定更重的元件时，可以并排使用2个夹件分散承重，其表面采用镀锌钝化处理，能适应常规工业环境下的防腐蚀要求，在无强酸碱的普通车间电气柜内，使用寿命可以达到10年以上，不需要定期更换维护。相比市面上常见的尼龙材质导轨卡扣，金属冲压的这款夹件耐温范围更广，在-40℃到120℃的环境温度下都能保持弹性性能，不会出现低温脆断、高温软化的问题，适合在户外控制柜、设备附近高温区域的电气安装场景使用。
