拖挂式挖掘机动臂锁止销轴结构设计

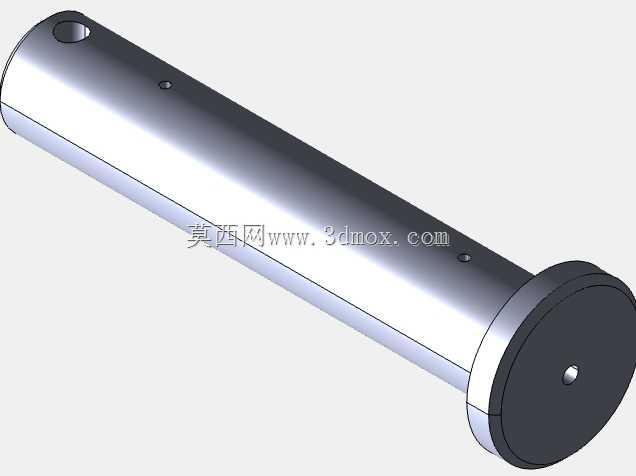

　　销轴一端设置带凸缘的法兰盘结构，法兰端面中心加工有定位凹点，安装时法兰端贴合铰接支座的外侧端面，作为销轴轴向定位的基准面，无需额外加装轴端挡板即可限制销轴的单向窜动，减少装配时的零件数量，降低现场维护的拆装难度。从安装边界来看，销轴的圆柱段直径与铰接部位的衬套内孔采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证销轴拆装时的顺畅性，又能避免间隙过大导致铰接副在交变挖掘载荷下出现冲击异响、衬套偏磨的问题；销轴的有效工作长度完全覆盖动臂铰接耳板与机架支座的总厚度，法兰端的直径大于铰接耳板的安装孔径，保证轴向定位时法兰端面能够完全贴合支座表面，不会出现局部压溃的情况。在小型拖挂式挖掘机的动臂铰接结构中，锁止销轴是承担动臂与机架、动臂与斗杆之间铰接载荷传递、同时实现作业状态锁止与运输状态固定的核心受力零件，这类销轴的设计合理性直接决定挖掘作业时铰接部位的抗剪承载能力、铰接副的磨损速率，以及设备转场运输时动臂固定的可靠性。不同于常规固定式铰接销轴，这款带法兰端的锁止销轴在结构上做了针对性的适配设计：销轴主体采用长圆柱等截面结构，表面做硬化处理以应对铰接副反复转动带来的磨粒磨损，圆柱面上分布的径向小孔用于安装弹簧定位销，在销轴插入铰接孔后实现径向防脱，避免设备作业过程中因振动、冲击导致销轴轴向窜动脱出。

　　圆柱面上的径向定位孔位置经过受力校核，避开了销轴的最大剪切应力截面，防止开孔导致的应力集中降低销轴的整体抗剪强度，定位孔内安装的弹簧销在装配后会卡入铰接支座的定位槽内，日常作业时无需额外加装开口销即可防止销轴转动与窜动，需要拆卸维护时，只需用工具顶压弹簧销即可抽出销轴，大幅缩短铰接部位的维护拆装时间。在实际作业场景中，这类锁止销轴需要承受挖掘作业时的交变剪切载荷与径向冲击载荷，尤其是在铲斗挖掘硬土、石块的工况下，铰接部位的瞬时冲击载荷会达到额定载荷的2-3倍，因此销轴主体的材质选用合金结构钢，整体经过调质处理保证芯部韧性，表面高频淬火提升耐磨性能，避免长期使用后销轴表面出现拉伤、变形，导致铰接间隙过大、动臂作业晃量超标的问题。

　　不同于普通连接销轴，这款锁止销轴在非作业状态下还承担动臂的锁止功能：当设备需要拖挂转场时，将动臂收起到运输位置后，把销轴插入对应的锁止孔位，即可将动臂与机架刚性固定，防止运输过程中动臂因路面颠簸出现摆动，避免铰接结构受额外冲击，也能提升拖挂行驶时的安全性。设计过程中针对销轴的应力分布做了优化，法兰与圆柱主体的衔接位置做了圆角过渡处理，避免直角衔接带来的应力集中，防止长期受交变载荷时法兰根部出现疲劳断裂；销轴的非法兰端做了倒角导向处理，装配时无需精确对孔即可快速插入铰接衬套，降低现场装配的对孔难度，尤其是在户外工地作业、缺乏专用吊装对中工具的场景下，导向倒角能够大幅缩短销轴的装配时间。

　　圆柱面上的油孔结构（对应径向小孔的其中一处）可在定期维护时注入润滑脂，让润滑脂能够均匀分布在销轴与衬套的配合面之间，形成持续的油膜降低摩擦系数，减少配合面的干摩擦磨损，延长铰接副的整体使用寿命，避免频繁更换销轴与衬套带来的设备停机损失。从安装适配性来看，这款销轴的尺寸完全匹配小型拖挂式挖掘机的动臂铰接位尺寸，无需对原有铰接耳板、支座进行二次加工即可直接替换原有销轴，适配性较强，既可以作为新设备生产时的原装铰接零件，也可以作为售后维护的替换备件使用。在结构细节上，法兰端面的中心定位凹点可用于装配时的对中检测，维修人员可以通过该凹点快速判断销轴是否安装到位，也可作为磨损检测的基准点，测量销轴使用后的形位公差变化，判断销轴是否达到磨损极限需要更换。
