等离子倒风工作台三维结构设计模型

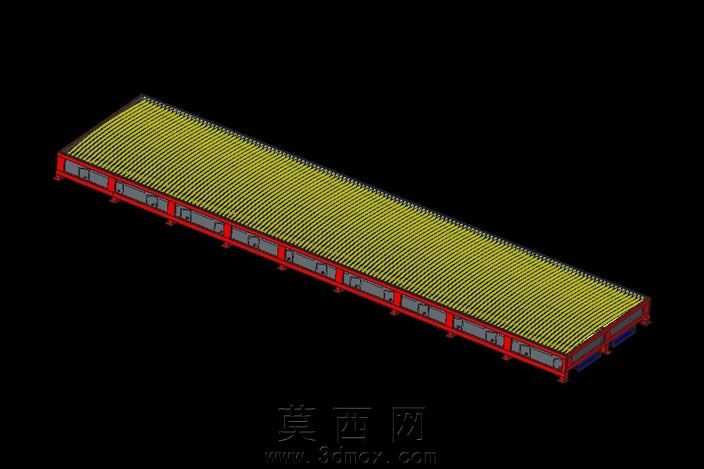

本模型为等离子倒风工作台的三维结构设计，采用Creo Elements软件完成全参数化建模，整体为长条形卧式承载结构，建模过程严格遵循机械设计的尺寸规范，对各组成部件进行了独立的零件建模与虚拟装配，完整还原了设备的真实结构比例。模型主体分为底部支撑机架与上部格栅台面两大核心部分，底部机架采用型钢焊接框架式结构，建模时对每一段型钢的截面、拼接位置、连接节点都做了精细化处理，框架沿长度方向均匀设置多组横向加强肋与竖向支撑腿，保证整体结构的承重稳定性，机架外侧设置有封板结构，封板与框架的连接位置预留了装配间隙，还原了实际加工中的装配工艺要求。上部台面为密集排列的格栅式导风结构，每一根格栅条都做了等距阵列排布，格栅条的截面形状、倾斜角度都经过设计优化，既能够保证上方放置工件的承载平整度，又可以实现倒风导气的功能需求，格栅与底部框架的连接位置设置有定位卡槽结构，方便实际生产中的安装与后期维护更换。材质渲染方面，对底部机架部分赋予了红色金属防锈漆材质，还原了工业设备常用的机架涂装效果，表面添加了细微的磨砂质感，模拟真实钢材喷涂后的表面肌理；上部格栅部分赋予了黄黑色金属材质，格栅条表面做了耐磨防滑的质感处理，区分于机架的涂装，同时也符合工业设备安全色的使用规范，整体渲染效果清晰展现了各部件的结构层次与材质区分。设计思路上，该工作台作为等离子加工工序的配套工装设备，核心功能是为等离子加工作业提供稳定的承载平台，同时通过格栅式台面实现作业过程中的倒风导排，避免加工产生的烟尘在作业面积聚，整体结构设计兼顾了承重性能、通风功能与拆装维护的便利性，框架式的底座结构也预留了后续加装通风管路、集尘装置的安装空间，可适配不同规格的等离子加工设备使用，模型完整保留了所有零件的建模参数与装配约束关系，可直接用于结构校核、工程图导出与后续的优化改型设计。
