计量实验室用精密小型手动虎钳结构

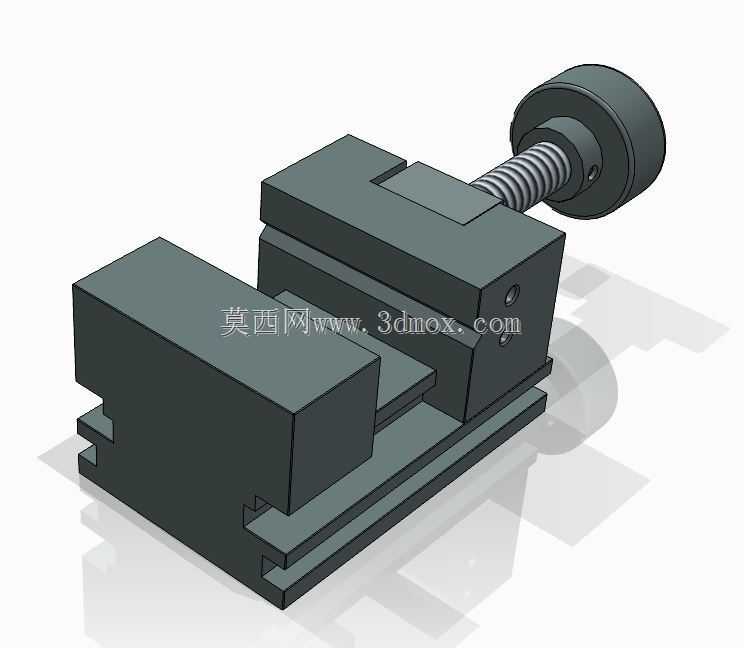

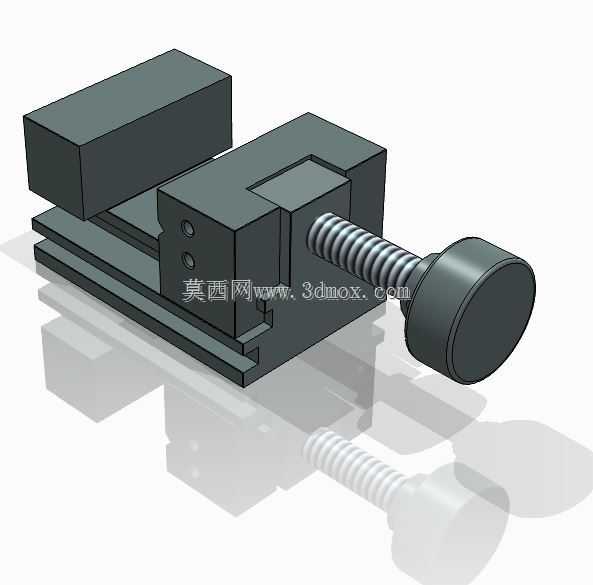

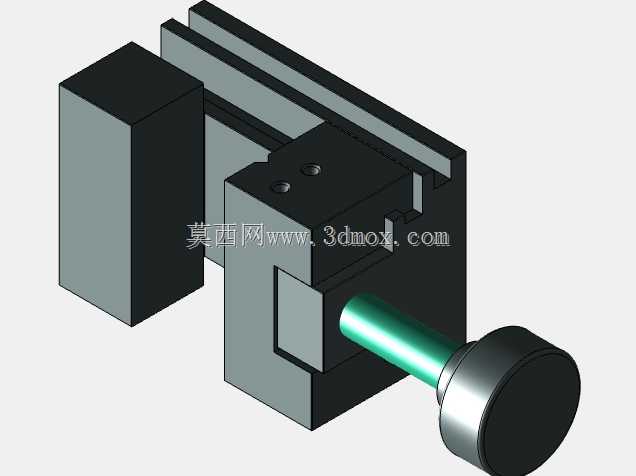

　　这款小型虎钳的设计初衷，是面向计量检测实验室的小尺寸工件精密装夹需求，区别于生产车间大吨位、大开度的机用虎钳，它的整体结构更紧凑，装夹力控制更柔和，不会因为夹持力过大导致薄壁、脆性、高精度小零件产生装夹变形，影响后续计量检测的数据准确性。从结构组成来看，它采用固定钳身与活动钳身配合的经典螺杆传动结构，固定钳身底部加工有标准的定位槽，可直接适配计量实验室常用的光学平台、花岗石检测平板的T型槽安装基准，不需要额外制作转接板就能完成快速固定，安装边界控制在极小的范围内，不会占用过多检测台面的有效作业空间，对于实验室寸土寸金的检测工位来说，这种紧凑的安装尺寸设计能有效提升台面利用率。

　　在功能特性上，钳口部分采用平直等高设计，两个钳口的平行度在设计阶段就控制在微米级公差范围内，装夹小型轴类、片类、异形小零件时，不会因为钳口错位导致零件装夹倾斜，保证零件的检测基准与设备测量基准重合。尾部的旋转手轮采用大直径滚花设计，操作人员徒手转动时就能获得足够的力臂，不需要借助加力杆就能输出稳定的夹持力，同时螺杆与活动钳身的配合间隙经过优化，空行程控制在极小范围内，转动手轮时活动钳身的进给平稳无卡顿，微调进给量可以精确控制，方便操作人员针对不同材质的零件调整夹持力度，比如夹持玻璃、陶瓷等脆性检测样件时，不会因为进给量过大夹碎工件，夹持金属小零件时也能提供足够的夹紧力，避免检测过程中工件移位影响测量结果。

　　从设计思路层面，这款虎钳没有多余的冗余结构，所有零部件都围绕“小尺寸、高精度、易操作”的核心需求展开，钳身整体采用一体式铣削成型结构，没有过多的拼接部件，从根源上减少了装配累积误差，长期使用后的结构稳定性更好，不会因为频繁拆装导致精度损失。滑动配合面都设计有储油槽，日常维护时只需要在槽内注入少量润滑脂，就能保证活动钳身长期滑动顺畅，不会因为实验室环境下的粉尘侵入出现卡滞问题。钳身的外露边角都做了倒角处理，没有尖锐的毛刺棱角，避免操作人员在实验室环境下取放工件时被划伤，符合实验室设备的安全使用要求。

　　在实际应用场景中，除了计量实验室的尺寸检测工位，它也可以适配小型精密加工的辅助装夹，比如小型零件的钻孔、打磨工序的临时固定，或是教学实验场景下的工装演示，因为整体重量较轻，也可以方便地在不同工位之间转移使用，不需要复杂的吊装设备，单人就能完成搬运与安装。它的夹持行程针对小尺寸零件做了优化，不会出现大虎钳夹持小零件时行程浪费、操作效率低的问题，针对常见的小型计量样件，基本转动手轮几圈就能完成夹紧动作，操作效率比通用大虎钳高很多。同时钳身的整体高度做了压低设计，装夹零件后零件的重心更低，在进行接触式测量时，不会因为探针接触力导致虎钳整体倾斜，保证测量过程的稳定性。滑动导轨部分采用矩形导轨结构，相比燕尾槽导轨，它的导向精度更高，侧向承载能力更强，装夹不规则零件出现偏载时，活动钳身也不会出现上翘的问题，始终保持钳口的平行度，这对于计量检测场景来说尤为重要，因为哪怕是微小的钳口倾斜，都会导致最终测量数据出现不可接受的误差。
