阀门配套长杆式手轮操作杆结构

　　在工业管路系统的阀门操作场景里，很多工况下阀门安装位置处于管线架高层、密闭腔体内部或者操作人员无法直接近身的区域，这时候就需要加长型的阀杆手轮组件来实现操作力的传递，本次呈现的长杆式手轮操作杆，就是针对这类远距离操作阀门的需求设计的核心传动部件。从实际应用场景来看，这类杆件常配套在截止阀、闸阀等需要旋转启闭的阀件上，尤其是化工管路、电厂汽水系统、市政给排水的深埋管线阀门上，长杆结构可以让操作人员站在地面或者操作平台上，直接通过杆端连接的手轮完成阀门的启闭调节，不需要额外搭建操作架或者探身到危险区域作业，大幅提升了管路运维的安全性和操作便捷性。

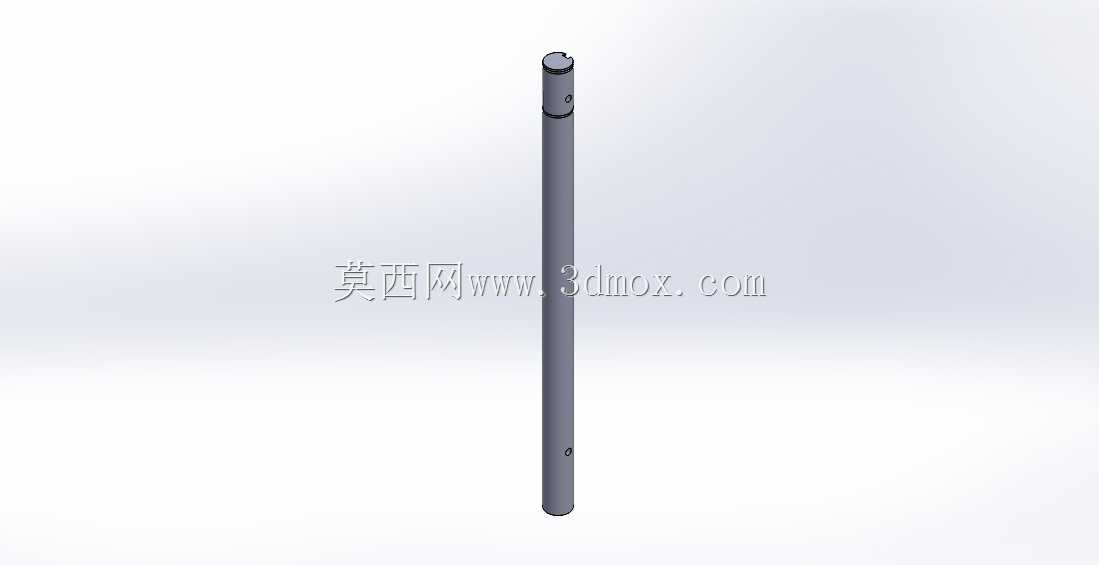

　　从功能特性上看，这款杆件整体为细长轴类结构，主体采用等直径圆钢加工成型，杆身表面做了光滑处理，减少穿装过程中与密封填料、导向套之间的摩擦阻力，长期往复旋转操作也不会出现卡涩问题。杆身上下两端分别设置了连接结构，上端用于和手轮或者操作执行机构对接，设置了径向的定位销孔，安装时穿入定位销就可以避免手轮和杆体之间出现相对转动，保证操作扭矩可以完整传递；下端则是和阀瓣或者阀杆螺母对接的连接段，同样设置了固定孔位，确保和阀门内部的动作部件连接可靠，不会因为操作扭矩过大出现脱开的问题。

　　设计过程中，首先考虑的是杆体的抗扭性能，因为阀门启闭过程中，尤其是密封面贴合的最后阶段需要施加较大的操作扭矩，所以杆体的直径选取经过了扭矩校核，既不会因为直径过大造成材料浪费、整体重量过重提升操作负担，也不会因为直径过小在大扭矩操作下出现杆体扭转变形甚至断裂的问题。其次是杆身的直线度控制，因为这类长杆通常需要穿过阀门的上盖、延长段的导向套，如果直线度超差，穿装时就会出现卡滞，操作过程中也会出现别劲的问题，所以建模时严格控制了杆身的同轴度公差，所有外圆面的同轴度误差控制在合理范围内，保证穿装后转动顺畅。

　　另外杆身上的定位孔位置也经过了尺寸链核算，上端孔位距离杆端的尺寸刚好匹配标准手轮的轮毂厚度，安装后手轮不会出现轴向窜动；下端孔位则匹配阀门内部连接件的安装位置，保证对接后阀瓣的行程不会出现偏差，避免出现阀门关不严或者开不到位的情况。从安装边界来看，这款杆体的总长度适配常规的阀门埋深或者高架安装高度，外圆直径匹配通用的阀门填料函尺寸和导向套内径，不需要对现有阀门的上盖结构做额外修改就可以直接替换安装，杆端的连接孔尺寸也和通用的手轮、阀杆连接件匹配，互换性较强。在实际运维过程中，这类长杆结构还可以根据现场的安装距离做一定的长度调整，不过调整时需要注意保证杆体的直线度和连接孔的位置精度，避免影响操作手感和阀门的密封性能。另外杆身表面如果做防锈处理的话，还可以应用在潮湿或者有腐蚀性介质的管路场景中，延长部件的使用寿命，减少日常维护的频次。很多现场运维人员在遇到阀门安装位置不便操作的时候，往往会自行焊接加长杆，但是自制的杆件往往存在同轴度差、连接不可靠的问题，操作时容易出现晃动感，甚至会扭断杆体影响管路正常运行，而标准化设计的长杆手轮杆，从结构尺寸到连接强度都经过了工程验证，可以很好地适配各类需要远距离操作的旋转类阀门，保证操作过程的可靠性和稳定性。
