双筒式丝杠支撑安装固定支架结构

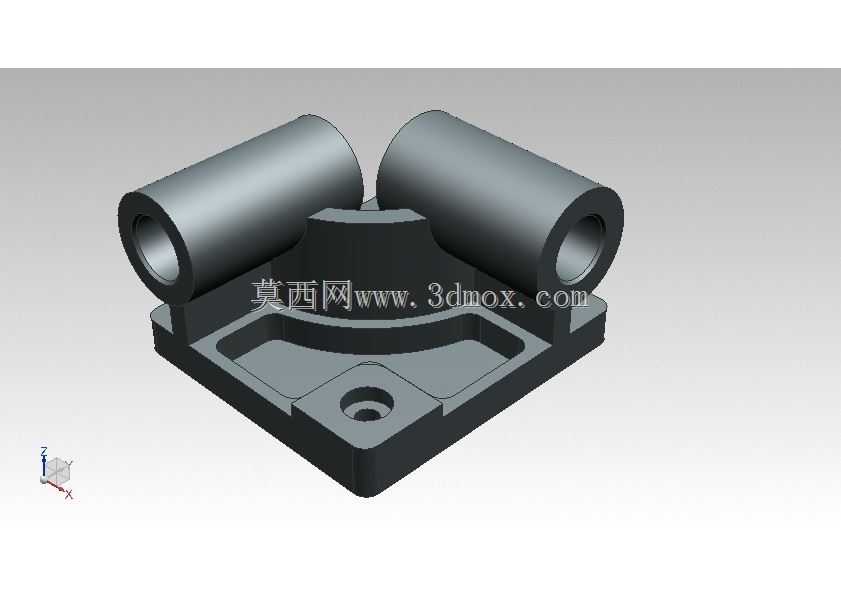

　　从结构设计逻辑来看，这款支架采用一体化铸造成型的基座设计，底部为带沉头安装孔的方形安装法兰，法兰面做了下沉式的减重槽设计，在不降低基座整体刚性的前提下，有效削减了零件自身重量，同时沉槽结构也能规避安装面存在微小凸起时的安装虚位问题，保证基座和设备安装面的贴合度。基座上方对称布置两个带内孔的圆筒支撑结构，两个圆筒的内孔为同轴度严格控制的轴承安装位，用来装配深沟球轴承或者角接触轴承，为丝杠的两端回转提供径向与轴向支撑，两个圆筒的中心距严格匹配双丝杠的设计间距，避免安装后丝杠出现平行度超差带来的运行阻力增大、丝杠螺母异常磨损问题。在直线传动模组、小型进给滑台以及需要将旋转运动转化为直线往复动作的机电设备里，丝杠的支撑固定结构是决定传动精度、运行稳定性的核心部件之一，本次呈现的这款双筒式丝杠支架，就是针对平行双丝杠传动布局设计的专用支撑固定构件。这类双丝杠布局常见于重载型直线滑台、小型工装进给机构、精密定位平台的传动端，相比单丝杠传动，双丝杠布局能承载更大的倾覆力矩，避免单侧受力带来的丝杠偏磨、传动卡顿问题，而支架作为两根丝杠的统一安装基准，其自身的结构刚性、安装位形位公差直接决定了整套传动机构的运行寿命与精度保持性。

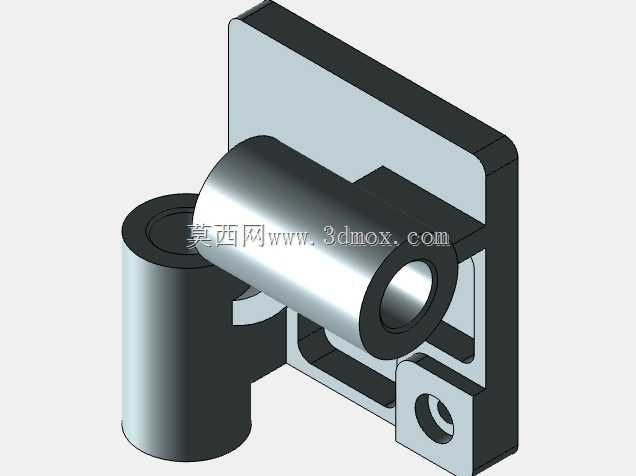

　　两个圆筒之间的弧形避让槽，是专门为丝杠中间的螺母座、连接滑台预留的运动空间，避免滑台往复运动时和支架本体发生运动干涉，同时弧形过渡的结构也能减少应力集中，提升支架在承受交变载荷时的结构强度。从安装边界来看，这款支架的底部安装孔采用对角布置的沉头孔设计，适配常用的内六角圆柱头螺钉安装，安装时需要保证支架安装面的平面度公差在0.05mm以内，两个支撑筒的内孔轴线需要和丝杠的运动方向保持平行，平行度公差需要控制在0.02mm/100mm以内，否则会导致丝杠转动时出现别劲、温升过高的问题。支撑筒的内孔尺寸适配常规的微型丝杠支撑轴承，装配时可以通过内孔端面的台阶实现轴承的轴向定位，不需要额外加装轴承端盖就能完成轴承的轴向固定，简化了装配流程。

　　在实际应用场景中，这类支架除了用于双丝杠传动的滑台结构，也可以经过尺寸适配后用于导杆的平行支撑，作为双导杆气缸的端部固定座、直线光轴的支撑座使用，一体化的结构相比分体式的两个独立支撑座，不需要现场调整两个支撑位的同轴度与平行度，能大幅降低现场装配的调试难度，也避免了分体式支撑长期运行后因为安装螺栓松动带来的位置偏移问题。设计这类支架的时候，需要重点关注几个核心的形位公差要求：首先是两个支撑筒内孔的同轴度，单个筒体内孔的圆柱度公差需要控制在0.01mm以内，保证轴承压装后不会出现内孔变形导致的轴承卡滞；其次是两个筒体轴线的平行度，以及筒体轴线和底部安装面的平行度，这两个参数直接决定了丝杠装配后的受力状态；最后是底部安装孔的位置度，需要和设备安装底板的螺纹孔位置严格匹配，避免强行锁附螺栓带来的基座变形。

　　另外，支架的壁厚设计也经过了受力校核，筒体部分的壁厚满足轴承压装时的强度要求，不会因为压装轴承出现筒体开裂，基座部分的厚度保证在螺栓锁紧时不会出现翘曲变形，整体结构在满足刚性要求的前提下尽可能做了轻量化处理，适合在小型自动化设备、桌面级加工设备的传动机构中使用。在建模过程中，这类零件需要优先绘制安装基准面，也就是底部的安装法兰面，再以这个基准面为参照向上拉伸筒体结构，保证所有装配相关的特征都以同一个基准为参照，减少建模过程中的基准不重合误差，同时所有的转角位置都做了圆角过渡处理，避免后续铸造或者机加工过程中出现应力集中导致的零件开裂，沉头孔、避让槽这些细节特征也都按照实际装配需求做了尺寸匹配，保证模型可以直接用于工程图导出、后续的机加工工艺编制。
