带加强筋立式铰接安装支座结构设计

　　这类带加强筋的立式铰接支座，在各类需要实现转动副连接的工业设备场景中应用十分广泛，小到自动化生产线的连杆摆臂机构、工装夹具的翻转定位模块，大到工程机械的动臂连接点位、输送设备的张紧摆架，都能见到同结构逻辑的支撑件。它的核心作用是为铰接轴提供稳定的安装基准，同时将铰接点承受的径向载荷、倾覆力矩平稳传递到下方的安装基础上，避免连接部位出现应力集中导致的结构变形或断裂。

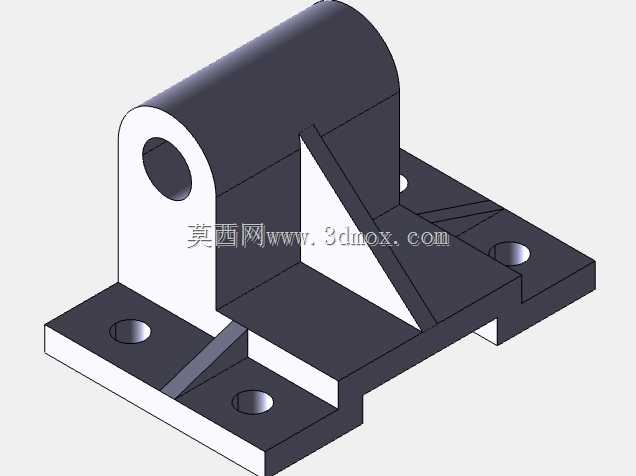

　　从功能特性来看，该支座采用立式立板加水平底板的组合结构，立板上部加工的同轴通孔是铰接轴的安装位，孔壁的加工精度直接决定铰接副的转动顺畅度与同轴度误差，设计时通常会根据铰接轴的配合公差选择H7或者H8级的精度要求，孔口位置可根据装配需求加工倒角，方便轴件装配导入。底板上均匀分布的四个沉头安装孔，用于穿装内六角螺栓将支座整体固定在设备机架或者安装平台上，沉孔结构可以保证螺栓头部完全沉入板面以下，不会对上方的铰接部件运动造成干涉，同时四个孔的对称排布能让螺栓受力更均匀，避免单侧受力导致的支座翘起问题。

　　设计思路上，最核心的考量是结构刚度与材料利用率的平衡，立板与底板连接的直角位置，设置了两块三角形加强筋，分别沿立板的两个侧边布置，这种三角筋结构可以用最少的材料增量大幅提升立板的抗倾覆能力——当铰接孔承受垂直于立板方向的载荷时，没有加强筋的立板很容易在与底板连接的根部产生弯曲变形，甚至出现焊缝开裂或者板材断裂的问题，而三角筋可以将立板受到的力矩直接分流传递到底板的更大区域，让整体结构的抗变形能力提升数倍。立板顶部采用圆弧过渡结构，一方面是为了消除直角位置的应力集中，避免热处理或者受冲击时出现裂纹，另一方面也能减少不必要的材料占用，降低整体重量。底板的边缘做了切角处理，既可以避免安装时与机架上的其他凸起部件产生干涉，也能去除板材切割后的锐边，防止装配时划伤操作人员。

　　从安装边界与尺寸逻辑来看，这类支座的尺寸设计完全围绕受力需求与安装空间展开：铰接孔的中心高度是核心参数，它决定了铰接点的安装高度，需要匹配对应连杆或者摆臂的运动轨迹，避免运动过程中部件与底板或者安装面产生碰撞；底板的长宽尺寸需要保证四个安装孔的孔边距符合螺栓连接的强度要求，通常孔中心到板边缘的距离不小于螺栓直径的1.5倍，防止螺栓拧紧时板边出现开裂；加强筋的厚度一般与立板、底板的板材厚度保持一致或者略薄，焊接结构的话可以保证焊接时的熔透性，铸件结构的话也能避免壁厚差异过大导致的铸造缺陷；铰接孔的直径则根据所承受的载荷大小匹配对应的铰接轴直径，通常轴与孔之间会加装铜套或者滚动轴承来降低转动磨损，因此孔的尺寸需要提前预留衬套的安装余量。

　　实际应用中，这类支座的材质选择会根据使用场景调整，普通工况下采用Q235板材焊接后做喷塑或者发黑处理即可满足需求，有耐腐蚀要求的场景可以选用304不锈钢加工，重载场景则可以采用ZG270-500铸钢整体铸造后再进行孔位的精加工。需要注意的是，安装时必须保证底板与安装面完全贴合，如果安装面存在平面度误差，需要提前做铣平处理或者加调整垫片，避免支座固定后存在内应力，导致铰接孔出现同轴度偏差，加剧轴与孔的磨损。另外在日常维护中，需要定期检查铰接孔的磨损情况以及安装螺栓的预紧力，尤其是在有冲击载荷的应用场景下，螺栓防松措施要到位，可以采用弹簧垫圈、螺纹胶或者防松螺母来避免螺栓松动导致的结构失稳。
