户外电力设备用金属防雨屋顶构件

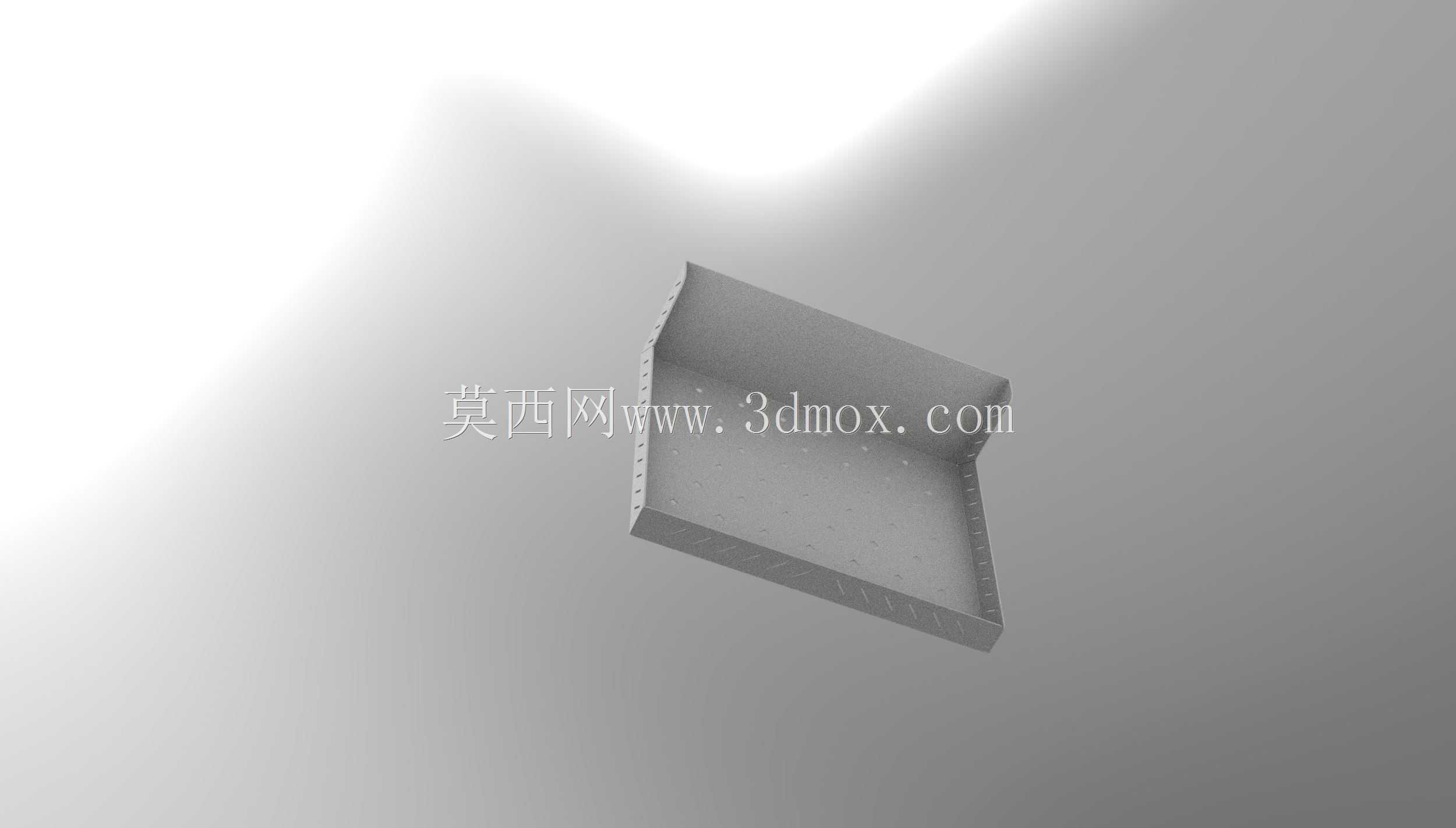

　　从结构形态来看，该构件采用一体化折弯成型的钣金结构，整体呈浅槽型布局，边缘设置有连续的翻边结构，翻边上预留了规则排布的安装孔位，可通过螺栓或拉铆的方式与设备主体的顶部边框实现紧密贴合，安装时配合密封胶条即可实现接缝处的可靠密封，避免雨水从拼接缝隙渗入设备内部。构件的顶面设置有微小的倾斜坡度，并非完全水平的平面，这个设计细节是为了让落在顶面的雨水能够顺着坡度快速流向边缘的导流边，不会在顶面形成积水残留，即使在长期降雨的环境下，也能减少积水对构件表面的腐蚀，同时避免积水渗透密封层的风险。在户外电力设施的配套结构设计中，顶部防护构件的合理性直接决定了内部核心器件的运行寿命，尤其是露天布设的电源类设备，长期暴露在日晒雨淋、温差波动的环境下，顶部的密封与导流设计如果存在缺陷，很容易出现雨水渗入、积尘堆积、局部凝露等问题，轻则导致接线端子锈蚀接触不良，重则引发绝缘击穿、器件短路等严重故障。本次设计的金属屋顶构件，正是针对户外电力设备顶部防护需求开发的配套结构件，可直接适配对应规格的电源变压器、户外配电模块等设备的顶部安装。

　　在设计思路上，这个构件没有采用复杂的拼接结构，而是选择单块钣金折弯成型的工艺路线，一方面减少了焊接工序带来的变形与焊缝腐蚀隐患，另一方面也能降低生产加工的成本，提升批量生产的一致性。构件的槽型深度经过反复校核，既能够覆盖设备顶部的所有接线凸起与安装结构，又不会因为深度过大增加不必要的材料消耗与整体高度，安装后不会额外占用过多的竖向空间，适配户外支架、杆装等多种安装场景的边界要求。从安装边界来看，构件的外轮廓尺寸比设备主体的顶部边框略大，伸出的边缘可以形成类似屋檐的挡水效果，即使有雨水顺着构件侧面流下，也会直接滴落到设备主体之外，不会沿着设备外壁的接缝渗入。

　　翻边上的安装孔位采用长圆孔与圆孔组合的排布方式，能够补偿钣金加工与设备主体焊接过程中产生的微小尺寸误差，降低现场安装的对位难度，即使是没有高精度工装的现场安装场景，也能快速完成对位固定。在实际应用场景中，这类构件除了基础的防雨功能外，还能起到一定的顶部防砸作用，金属板材的强度可以抵御户外常见的小体积坠落物，比如树枝、小冰雹等的冲击，避免顶部被砸变形后破坏密封结构。同时金属材质的导热性也能帮助设备顶部散发一部分工作产生的热量，避免顶部因为密封结构导致热量聚集，影响内部器件的散热效率。

　　设计过程中还特意规避了容易积灰的直角凹槽结构，所有折弯处的内角都设置了微小的圆弧过渡，一方面减少钣金折弯时的应力集中，提升构件的结构强度，另一方面也能让落在顶面的灰尘、落叶等杂物更容易被雨水冲刷走，减少日常维护的清理工作量，即使长期无人维护，也不会因为杂物堆积堵塞导流路径。针对不同的使用环境，该构件的板材厚度可以根据实际需求调整，在沿海高盐雾、高腐蚀的区域，可以选用厚度稍大的镀锌板材或者不锈钢板材，配合表面喷塑处理提升防腐能力；在普通内陆户外场景，选用常规冷轧钢板喷塑即可满足使用要求，灵活适配不同场景的成本与性能需求。构件的整体重量控制在合理范围内，单人即可完成搬运与安装作业，不需要额外的吊装设备，降低了现场施工的难度与成本，安装完成后不需要额外的维护操作，仅需在日常设备巡检时查看表面是否有破损、密封胶条是否老化即可，全生命周期的使用成本极低。
