四脚插装式绿色按键轻触开关结构

　　在消费电子、工控板卡、小型家电的控制回路设计里，这类四脚插装的轻触按键是出现频率极高的基础元件，很多刚入行的结构工程师在做PCB布局、壳体开孔匹配时，往往只关注按键的顶面直径和行程，忽略了插脚的成型角度、本体底座的安装边界，最后打样回来要么插脚过波峰焊时出现浮高，要么壳体按键帽和开关顶面的配合间隙过大出现卡滞，要么按压时受力偏斜导致触点接触不良。

　　从实际使用场景来看，这类开关主要承担瞬时信号触发的功能，和自锁式按键不同，它只有在施加按压力度时才会实现回路短接，松开后内部弹片自动复位断开回路，常见的应用场景包括小家电的功能选择按键、工控设备的面板调试按钮、数码产品的复位触发键、玩具类产品的控制输入键，因为结构简单、成本低廉、触发反馈清晰，在低压小电流的信号回路里几乎是首选的触发元件。

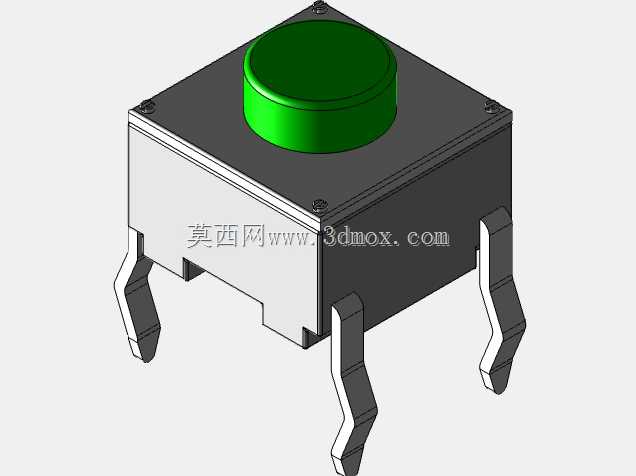

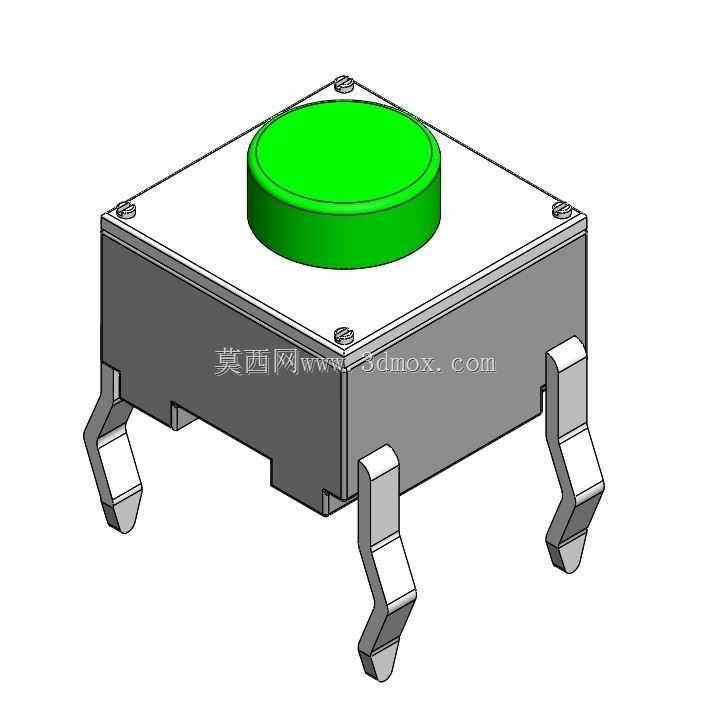

　　从结构设计的角度拆解这个模型，本体采用方形基座设计，四个插脚从基座底部两侧伸出，插脚做了折弯成型处理，折弯段的角度和长度直接决定了PCB插装时的定位精度，插脚末端的收窄结构是为了插装时顺利穿过PCB的安装孔，同时过波峰焊时焊锡能够顺着引脚爬升形成可靠的焊点。基座顶面的绿色按键帽是直接和用户手指接触的部分，做了圆形凸台设计，边缘做了微小的圆角过渡，避免按压时硌手，按键帽和基座之间的配合间隙控制得很小，既保证按键上下活动的行程空间，又能阻挡日常使用中的灰尘、细小杂物进入开关内部，避免触点氧化或者卡滞。

　　做结构匹配设计的时候，首先要明确安装边界：方形基座的长宽尺寸是PCB封装绘制的核心依据，四个插脚的孔位坐标必须和引脚实际位置完全匹配，公差要控制在0.1mm以内，否则插装时会出现引脚别劲，导致开关本体浮高，按压时行程不到位。其次是按键的行程参数，这类轻触开关的按压行程通常在0.2-0.5mm之间，触发力度在100-300gf区间，设计外壳的按键配合结构时，外壳按键柱和开关绿色顶面的间隙要留0.1-0.2mm，既不能间隙过大导致按压空程，也不能间隙过小导致外壳压住按键，出现常通的故障。另外要注意安装时的受力方向，必须保证按压力度垂直于开关顶面，如果外壳按键的导向结构偏斜，长期使用会导致内部弹片受力不均，出现接触不良或者按键卡滞的问题。

　　很多工程师在建模时容易忽略插脚的折弯细节，直接把插脚做成直杆，实际生产中这类插装开关的引脚都是经过折弯成型的，折弯处的R角、引脚伸出基座的高度、引脚的宽度厚度都直接影响焊接可靠性，如果建模时引脚尺寸和实际物料不符，做PCB封装时就会出现孔位不匹配，生产时需要人工掰正引脚，极大降低生产效率，还容易在掰动引脚的过程中损坏开关内部的连接结构。另外开关基座的高度尺寸也很关键，这个尺寸决定了PCB到外壳面板的距离，如果基座高度建模不准，要么开关突出面板过多影响外观，要么凹陷在面板下方导致按压不到。

　　在电路功能层面，四个引脚其实是两两连通的，按下按键时两组引脚连通实现回路短接，这种四脚设计相比两脚设计，焊接后的固定强度更高，抗倾斜按压的能力更强，不容易因为单侧受力出现引脚脱焊的问题，所以在经常需要按压的使用场景下，优先选四脚结构的轻触开关，可靠性比两脚结构高很多。设计建模的时候还要注意，开关本体的塑料基座是不耐高温的，过波峰焊的温度和时间要控制在物料允许的范围内，建模时不需要考虑耐高温的特殊结构，只要保证引脚的长度足够穿过PCB，露出焊盘的长度在1-2mm之间，满足焊接要求即可。

　　另外在做整机结构的跌落仿真时，要注意开关突出壳体的部分不能过高，否则跌落时按键首先受到冲击，会把冲击力直接传递到PCB的焊盘上，容易导致焊盘脱落或者开关本体损坏，合理的设计是让按键顶面略低于外壳面板的平面，或者做一圈防护筋围绕在按键周围，避免跌落时直接冲击按键。日常选型时还要根据使用场景选择不同密封等级的开关，如果是在潮湿多尘的环境下使用，需要选择带密封硅胶结构的型号，普通消费电子场景下用这种敞开式结构的开关就足够满足使用要求，成本也更低。
