多层无动力重力螺旋辊道输送架构

　　在电商仓储、箱装件整线分拣、冷链后段包装以及车间楼层间周转场景里，连续垂直向下输送一直是布局难点：垂直提升机需要额外驱动与电控配套，往复式升降机节拍受限，普通斜坡皮带又会占用很长的水平投影。这套螺旋辊道结构正是针对无动力下行工况搭建，工件依靠自身重力沿盘旋通道逐层滑落，中心立柱承担整体支撑，外圈连续护栏约束轨迹，底部十字支腿把载荷分散到地坪预埋板或膨胀螺栓固定点。

　　从现场布置角度看，这类设备通常对接上层分拣线出料端与下层码垛、封箱或人工收集工位。上层来料可以是纸箱、周转箱、袋装件或带平整底面的工装托盘，进入螺旋入口后不需要额外推送机构，辊子随工件移动被动转动，把滑动摩擦转为滚动摩擦，既控制下行加速度，也避免纸箱底面被拖拽划伤。多圈盘旋的路径把数米高差拆解为多段缓坡，单圈落差控制在工件不侧翻、不堆叠的范围内；针对易碎品或较重箱体，还可以在局部辊道段加装阻尼辊、减速弯段或暂停挡块，让物料在螺旋内保持稳定间距。

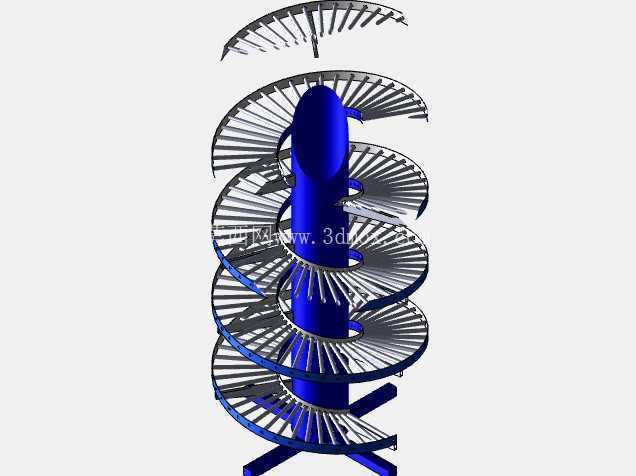

　　结构建模时先确定中心主柱的定位轴线，再围绕轴线阵列生成多层环形支撑框架。盘面并非实心钣金，而是采用大量平行辊杆沿螺旋切线方向排布，辊杆两端固定在内外圈边框上，中间留出转动间隙；这种镂空辊面一方面降低整机自重，另一方面让碎屑、灰尘和冷凝水直接下落，便于食品、冷链或包装车间日常清洁。螺旋导向侧板沿路径连续弯折，内侧贴近中心柱，外侧形成防护边界，转弯处侧板高度需要根据最高工件尺寸复核，防止箱体在离心趋势下向外窜动。

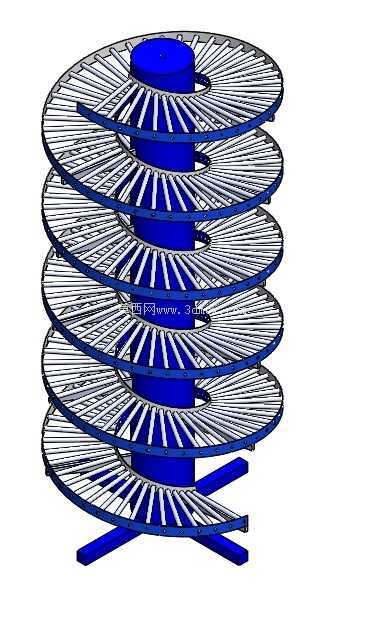

　　中心柱采用分段圆筒叠加的形式，每一圈螺旋盘面对应一段柱体连接法兰或焊接节点，载荷从辊道梁传递到环形支撑，再集中汇入立柱并向下传递。底部支撑不是简单圆盘底座，而是向外伸出的十字形支腿，支腿长度决定整机抗倾覆能力；安装边界上需要预留检修空间，尤其是外圈护栏外侧应留出人员通行和辊子更换位置，上方对接输送线时要保证入口高度与来料方向一致，下方落料点则要与收集输送机或周转小车台面平顺衔接。

　　设计过程中需要反复校核螺旋升角与工件摩擦特性：坡度过小，纸箱可能停在辊面上；坡度过大，工件加速后会在弯道处撞击护栏。辊杆间距同样关键，间距过小会增加成本与转动阻力，间距过大则可能让小尺寸箱件下陷。转弯段辊子通常采用差速排布思路，内外侧线速度差异通过独立辊杆自然释放，避免工件在弯道中被强行扭转。对于多规格箱体混线的场景，入口处可增加导向护栏宽度调节结构，使不同外形尺寸的物料都能居中进入螺旋通道。

　　三维建模时，螺旋叶片路径、辊杆阵列和支撑梁之间的配合关系最容易出现干涉。先搭建中心柱与基准螺旋线，再以路径法线定位每根辊杆，可以保证整圈辊面连续平顺；外圈护栏随螺旋线扫掠时，要检查立柱连接筋板与辊杆端部是否留有装配间隙。底部支腿与地坪接触面应预留垫板厚度和螺栓孔位置，现场若安装在钢平台上，还需要把支腿载荷反馈给平台梁复核。整体结构没有复杂传动链，维护点集中在辊子转动、紧固件松动和护栏磨损三处，适合长期连续运行的物流后段工序。
