直径600毫米环形传动齿圈结构设计

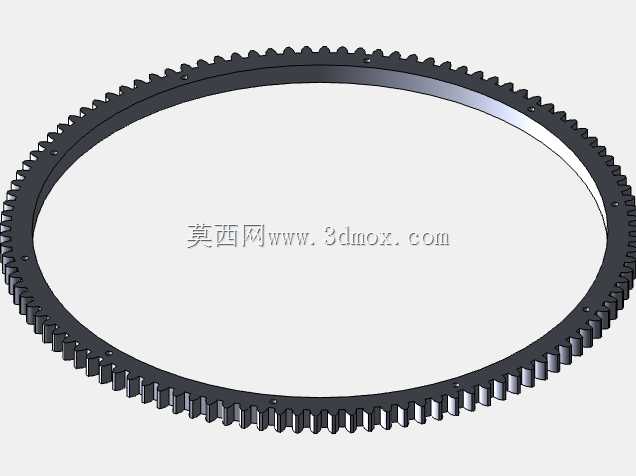

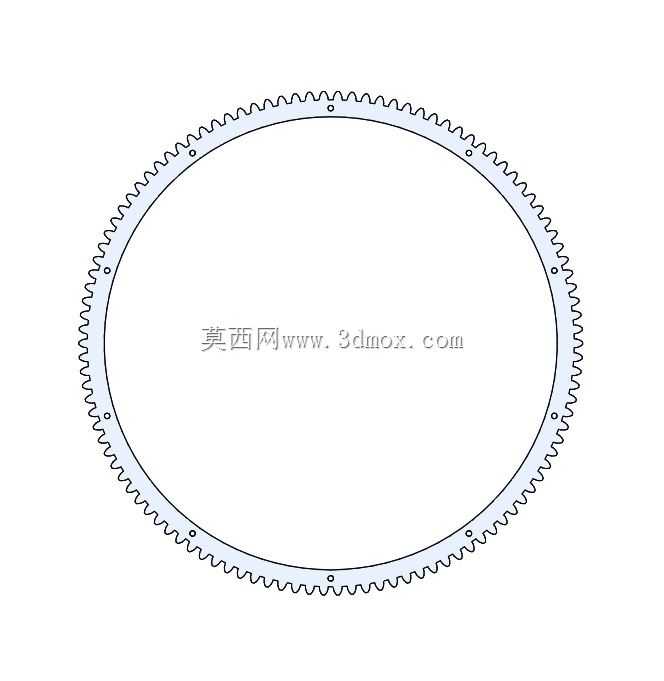

　　在重型回转传动系统的设计选型过程中，大直径齿圈是承担扭矩传递、实现回转运动的核心基础零件，这类零件常见于大型回转工作台、风电变桨机构、矿山采掘设备的回转支承单元、重型工程机械的回转驱动模块中，区别于常规小模数齿轮，大直径齿圈的设计需要兼顾传动精度、结构刚性、安装适配性以及长期运行的耐磨性能。本次设计的齿圈公称直径为600毫米，整体采用环形薄壁结构布局，齿形沿外圆周向均匀分布，齿圈本体上沿周向等距布置了多个安装定位孔，用于和配套的回转基座、连接法兰完成刚性固定，安装孔的位置度公差在设计阶段就做了严格约束，避免装配过程中出现孔位错位导致的附加安装应力，防止长期运行过程中齿圈出现形变影响啮合精度。

　　从传动功能的角度来看，这类齿圈通常和小模数驱动齿轮组成外啮合传动副，将驱动端的高转速小扭矩转化为低转速大扭矩输出，满足重型负载下的平稳回转需求，齿形参数的设计过程中，充分考虑了啮合侧隙的合理取值，既保证传动过程中不会出现卡滞、顶齿的问题，也避免侧隙过大带来的回转空程误差，适配需要精准定位的回转工况。设计阶段针对齿圈的壁厚做了反复校核，在保证整体结构刚性、满足大扭矩传递下的强度要求的前提下，尽可能优化壁厚尺寸，降低零件整体重量，减少转动惯量对驱动端的负载冲击，同时也能降低材料消耗与后续加工成本。

　　齿圈的安装边界完全围绕600毫米的公称直径展开，安装孔的分布圆直径、孔位数量、孔径尺寸都匹配常规重型回转支承的通用安装规范，能够直接适配多数同规格的回转连接基座，不需要额外做转接法兰的定制，降低设备整体的设计改造成本。在实际工程应用中，这类齿圈的工况往往伴随多粉尘、变负载的复杂环境，因此齿面的设计预留了足够的硬化层深度加工余量，后续加工过程中可以通过表面淬火处理提升齿面硬度，增强耐磨性能，延长零件的整体使用寿命。齿圈的端面平面度公差也做了对应要求，装配后能够保证和安装基面的完全贴合，避免出现偏载导致的局部齿面受力过大，出现断齿、异常磨损等故障。不同于集成式回转支承自带的齿圈结构，这种独立式的齿圈可以单独更换，当齿面出现磨损超差的情况时，不需要整体更换回转支承单元，只需要拆卸更换齿圈即可，大幅降低设备的后期维护成本与停机维护时间。在三维建模过程中，齿形采用参数化生成方式，每一个轮齿的齿廓曲线都严格按照啮合原理生成，保证齿形的准确性，周向阵列的过程中严格控制累积齿距误差，避免建模误差带来的后续加工偏差，安装孔的位置采用全参数化驱动，设计人员可以根据实际安装需求快速调整孔位数量、分布圆直径以及孔径尺寸，适配不同的安装场景。

　　从结构受力的角度分析，齿圈在传递扭矩的过程中，受力主要集中在轮齿啮合部位以及安装孔的连接位置，因此在安装孔的周边位置做了局部的应力释放结构优化，避免应力集中导致的孔位开裂问题，同时齿根位置做了标准的圆角过渡，降低齿根处的应力集中系数，提升轮齿的抗弯曲疲劳强度。这类600毫米直径的齿圈，在实际应用中还可以适配大型回转式工装夹具、自动化生产线的回转输送台、大型焊接变位机等设备的回转传动需求，不同应用场景下可以根据实际负载大小调整齿宽、模数等核心参数，本次建模的基础版本可以作为通用设计模板，方便设计人员根据具体工况做参数调整，缩短整体设计周期。建模过程中也充分考虑了后续工程出图的需求，所有特征都保留了完整的建模历史，尺寸参数关联清晰，设计人员可以直接基于模型生成对应的工程图纸，标注尺寸公差、形位公差以及技术要求，直接对接后续的加工生产环节，不需要重新进行建模绘制，提升设计工作的整体效率。
