烹饪设备用电源变压器安装面板结构

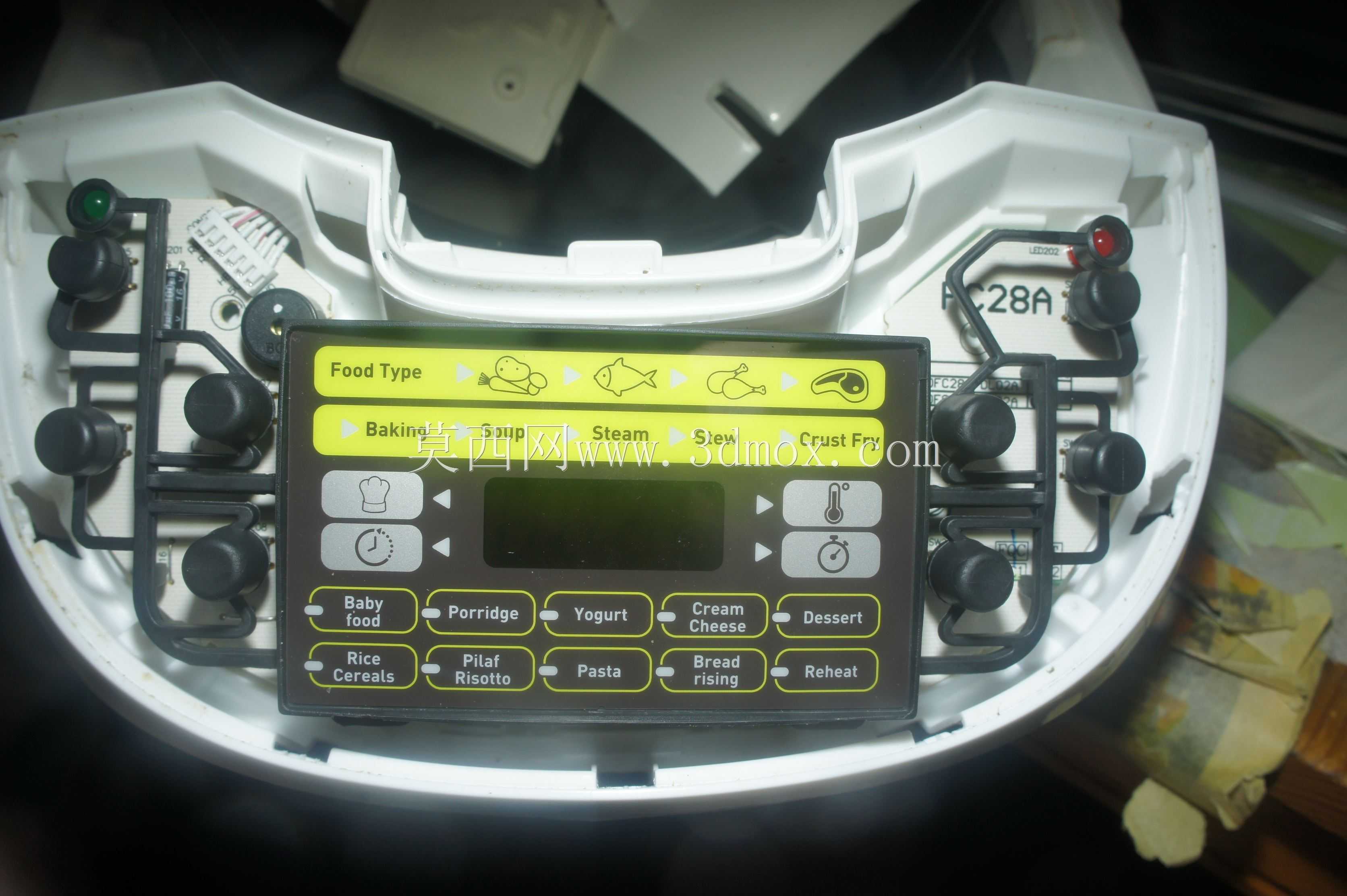

　　做了十几年机械结构设计，碰到过不少跨领域的配套件建模需求，这次的电源变压器安装面板，是商用烹饪设备里的配套结构，刚拿到需求的时候，还以为是普通工控柜的安装板，等拿到现场实测的安装边界数据才发现，和常规电气柜里的安装件差异不小。商用烹饪设备的内部工况比普通工控环境复杂太多，设备运行时周边有持续的热辐射，还有烹饪过程中溢出的水汽、油烟，面板作为变压器和设备主体的连接载体，首先要解决的就是安装适配性和长期使用的可靠性问题。

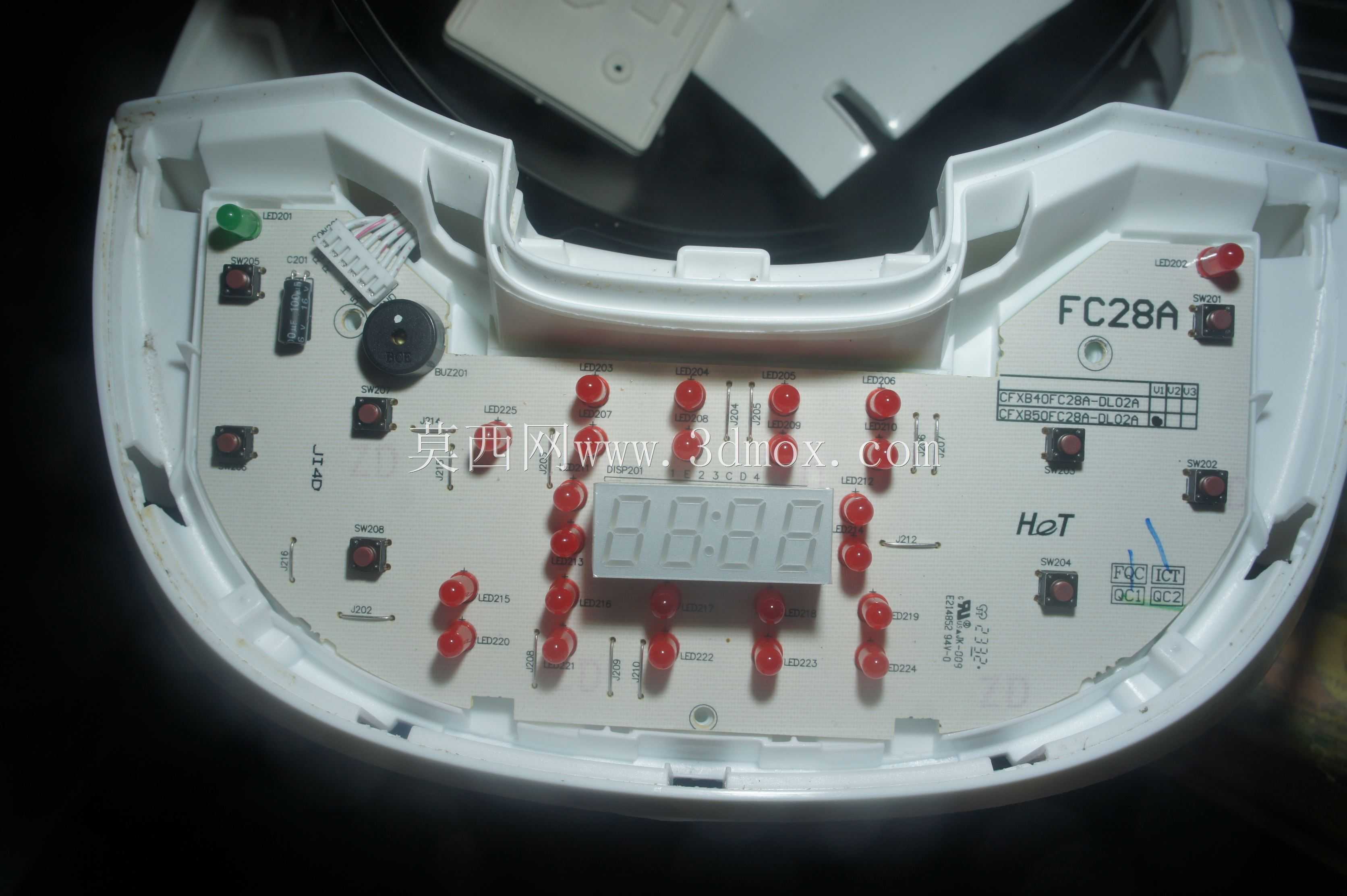

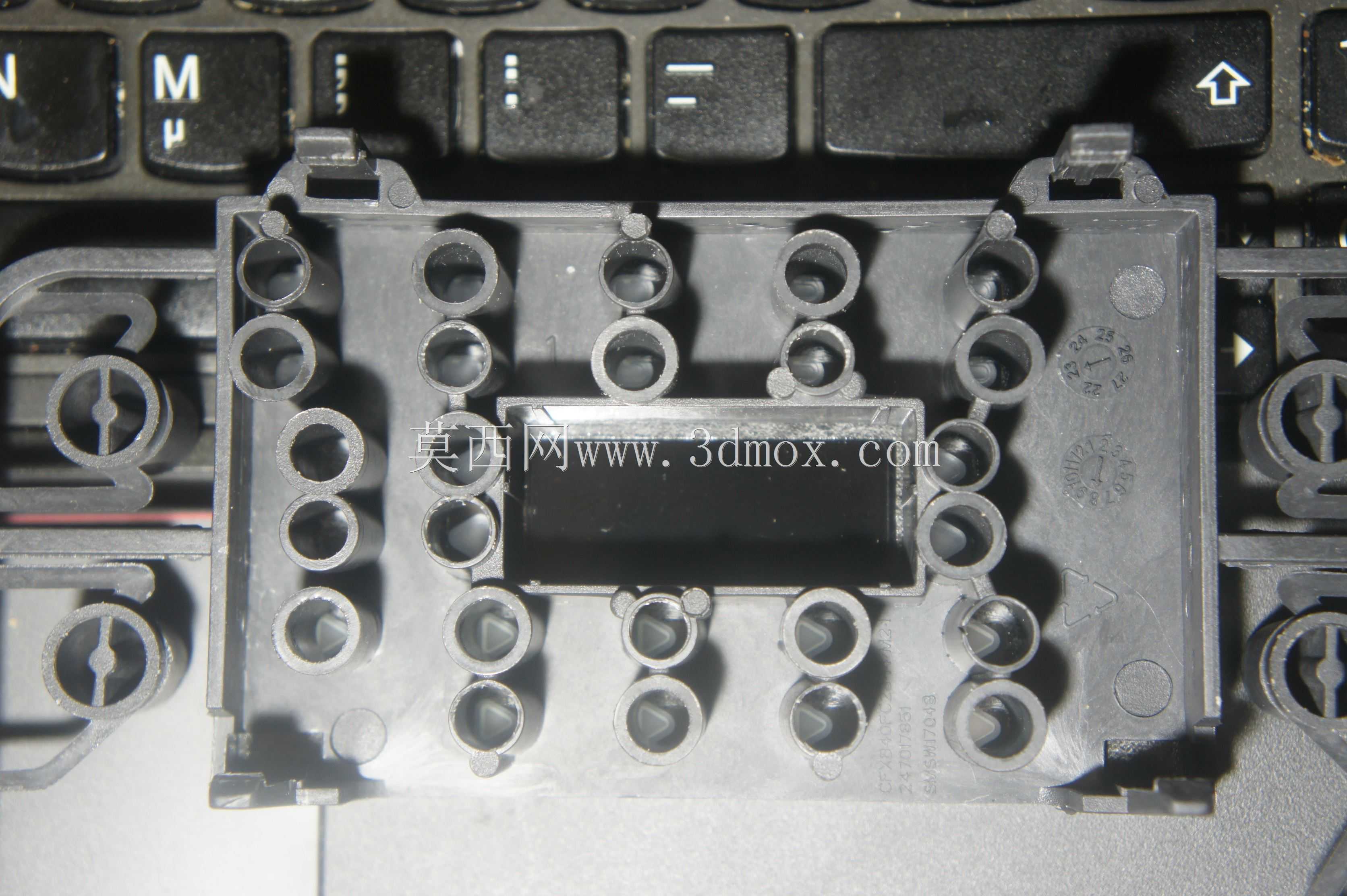

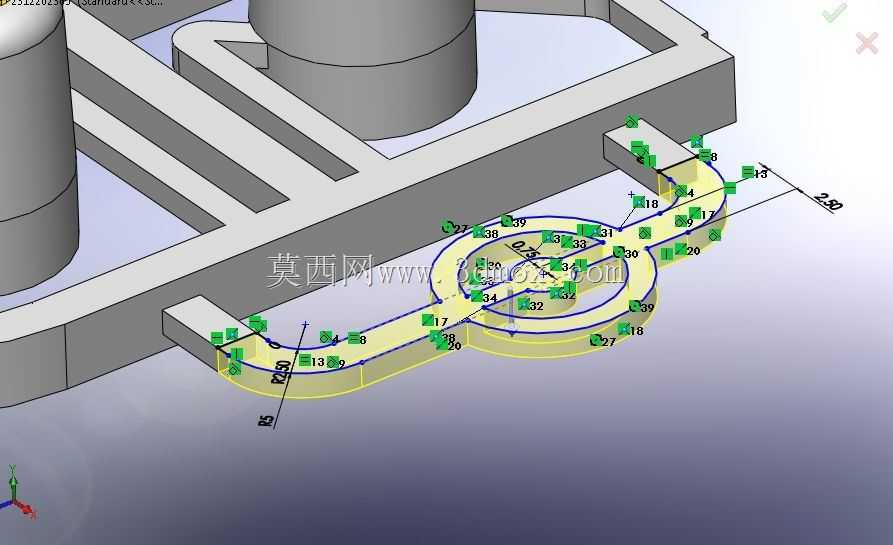

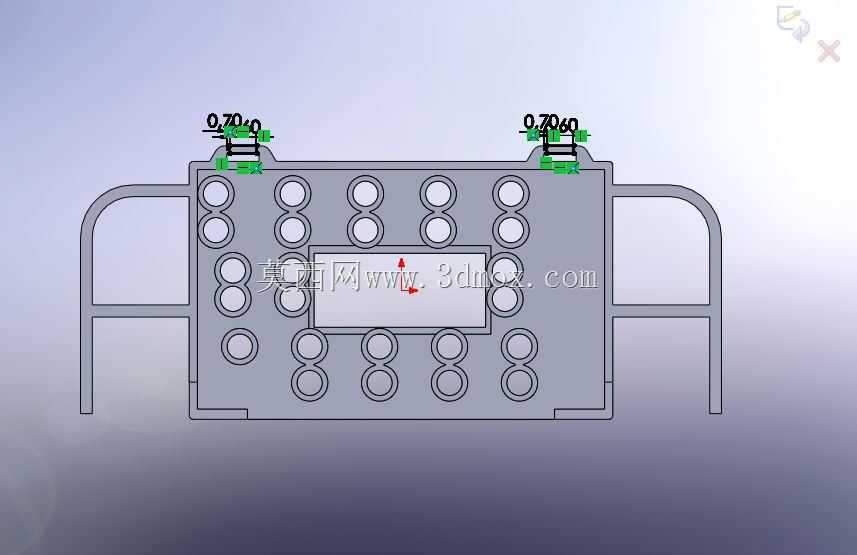

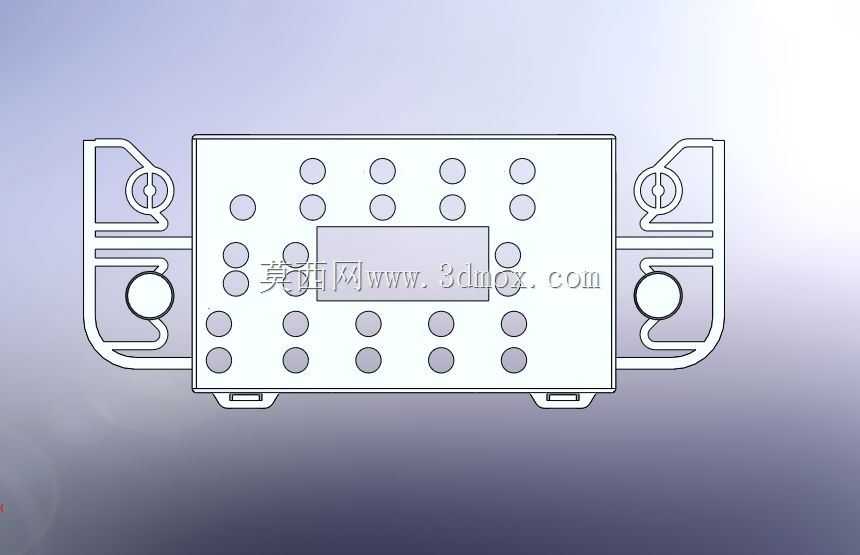

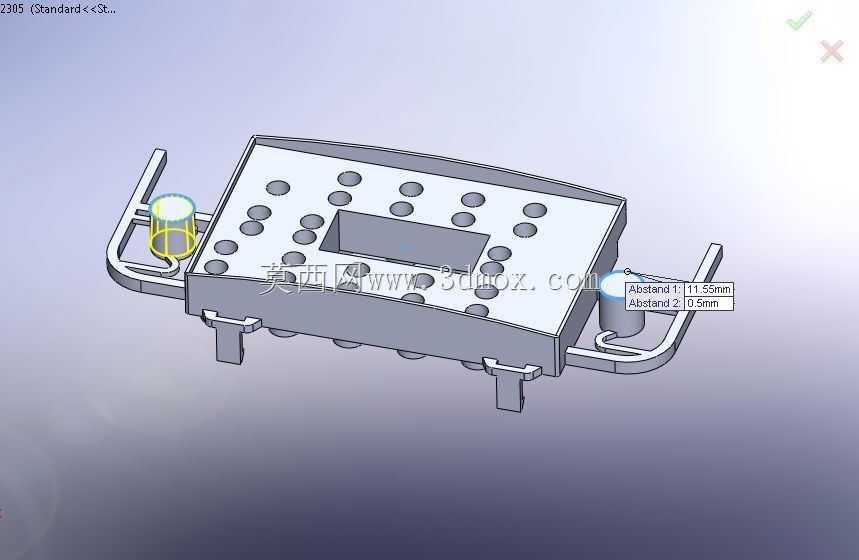

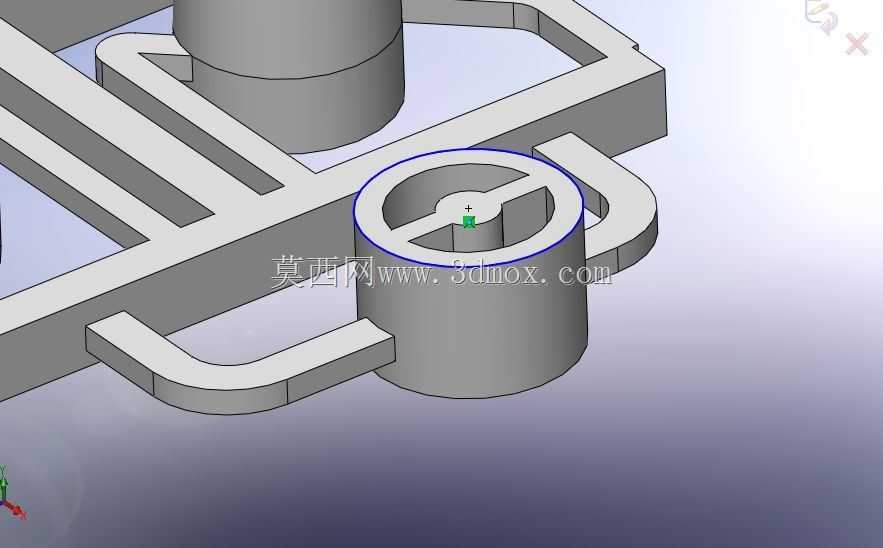

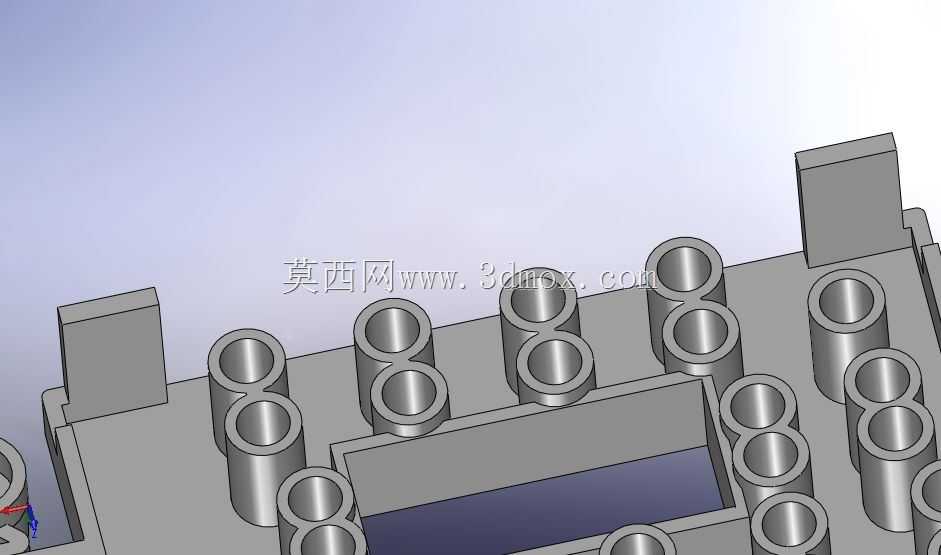

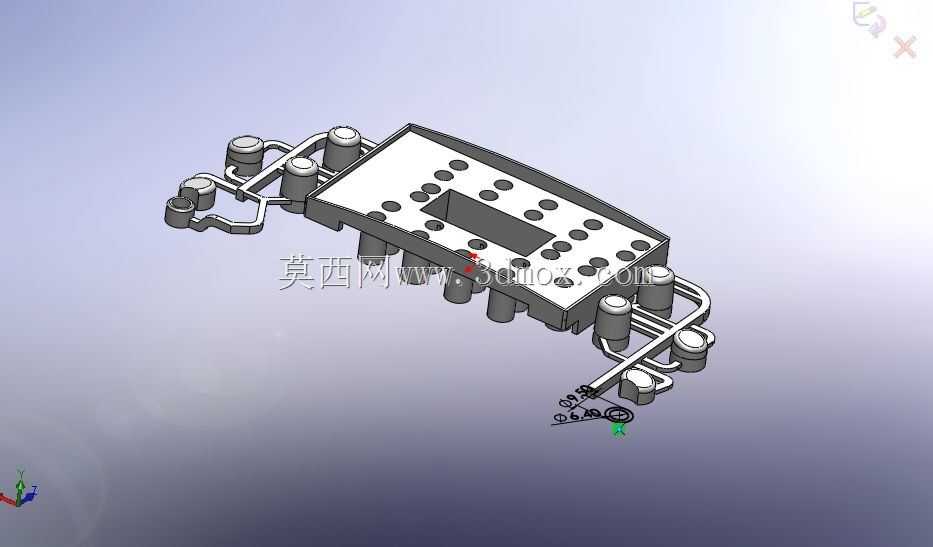

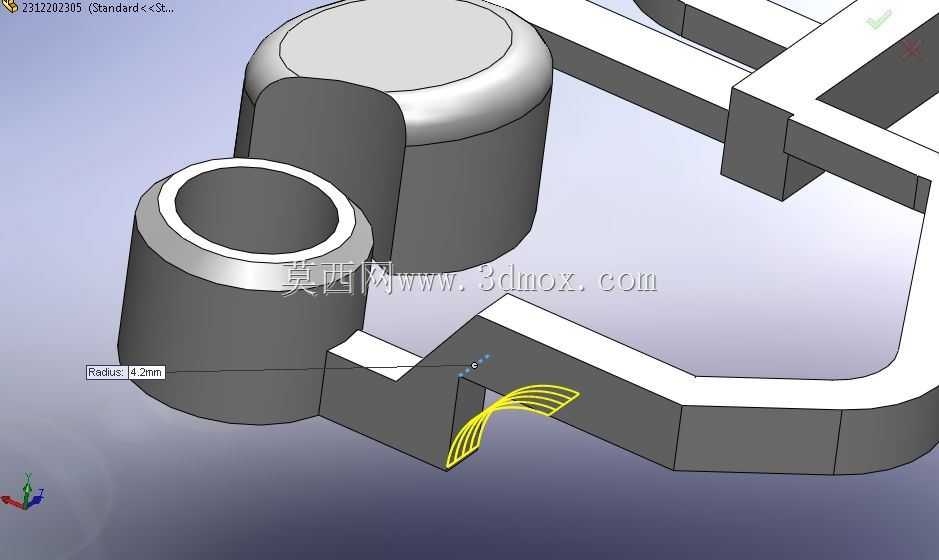

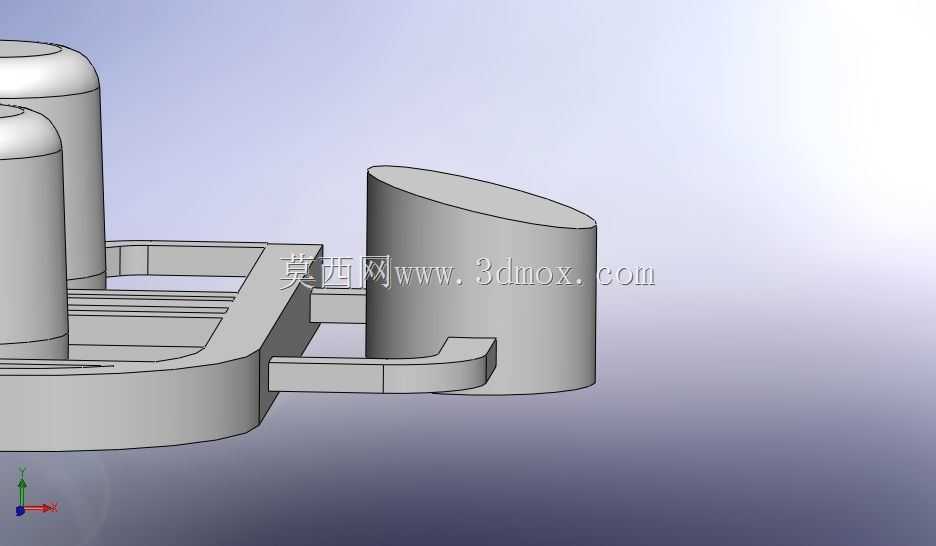

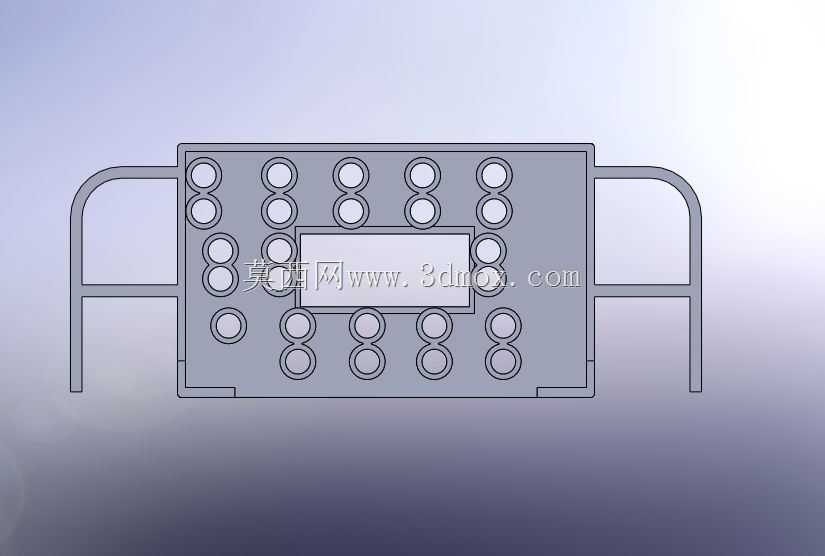

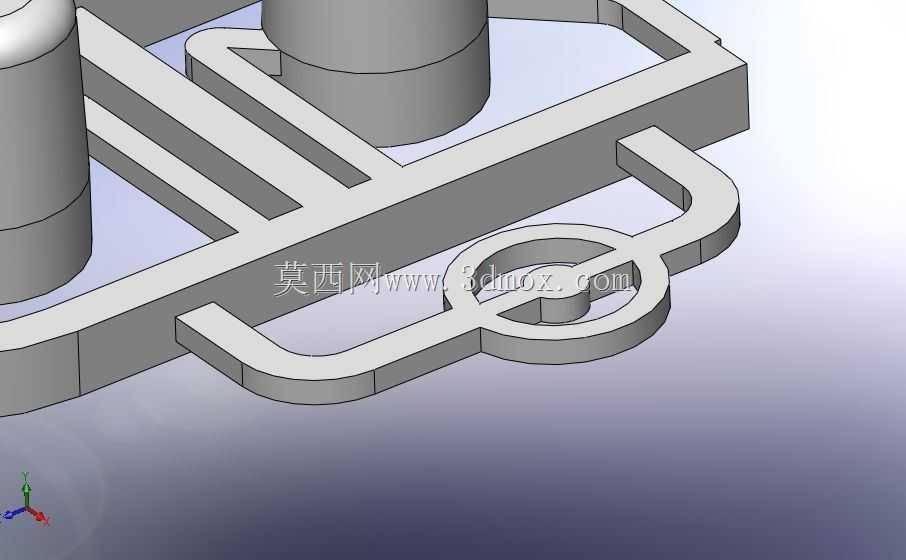

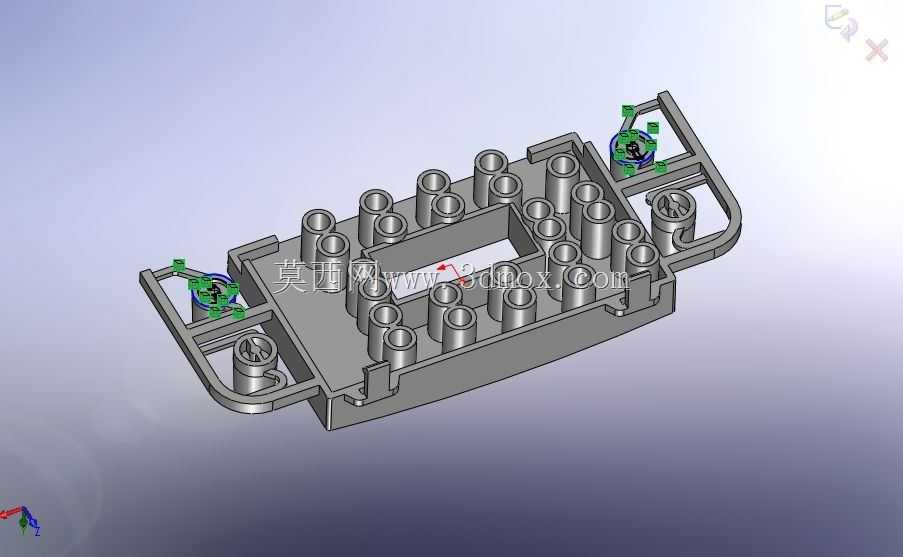

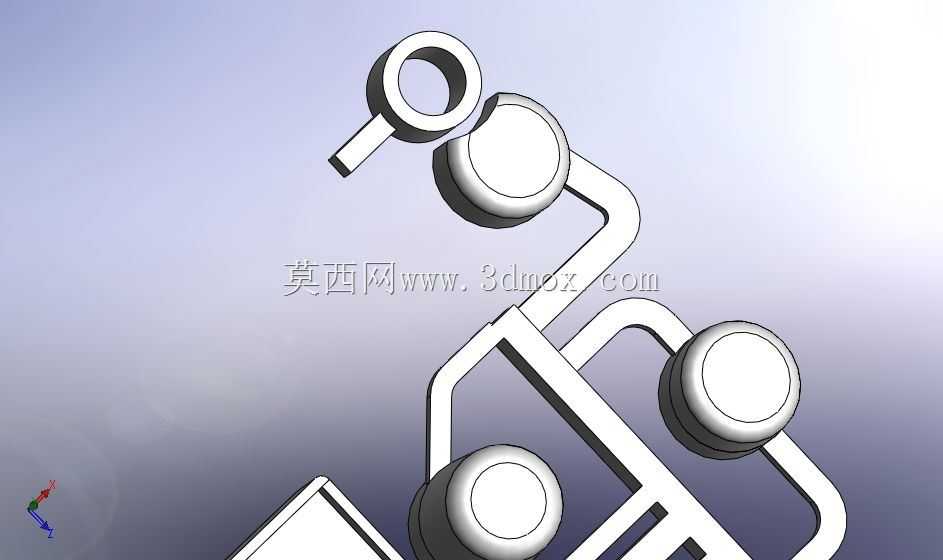

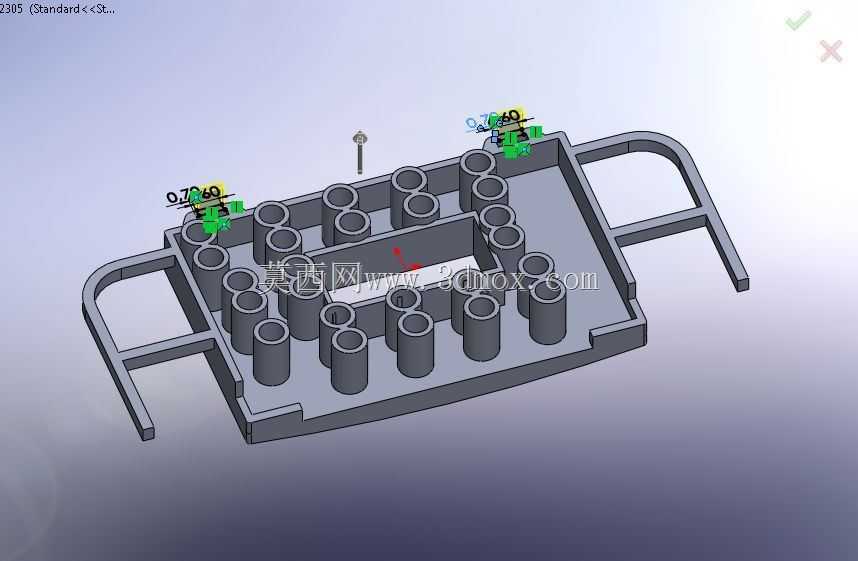

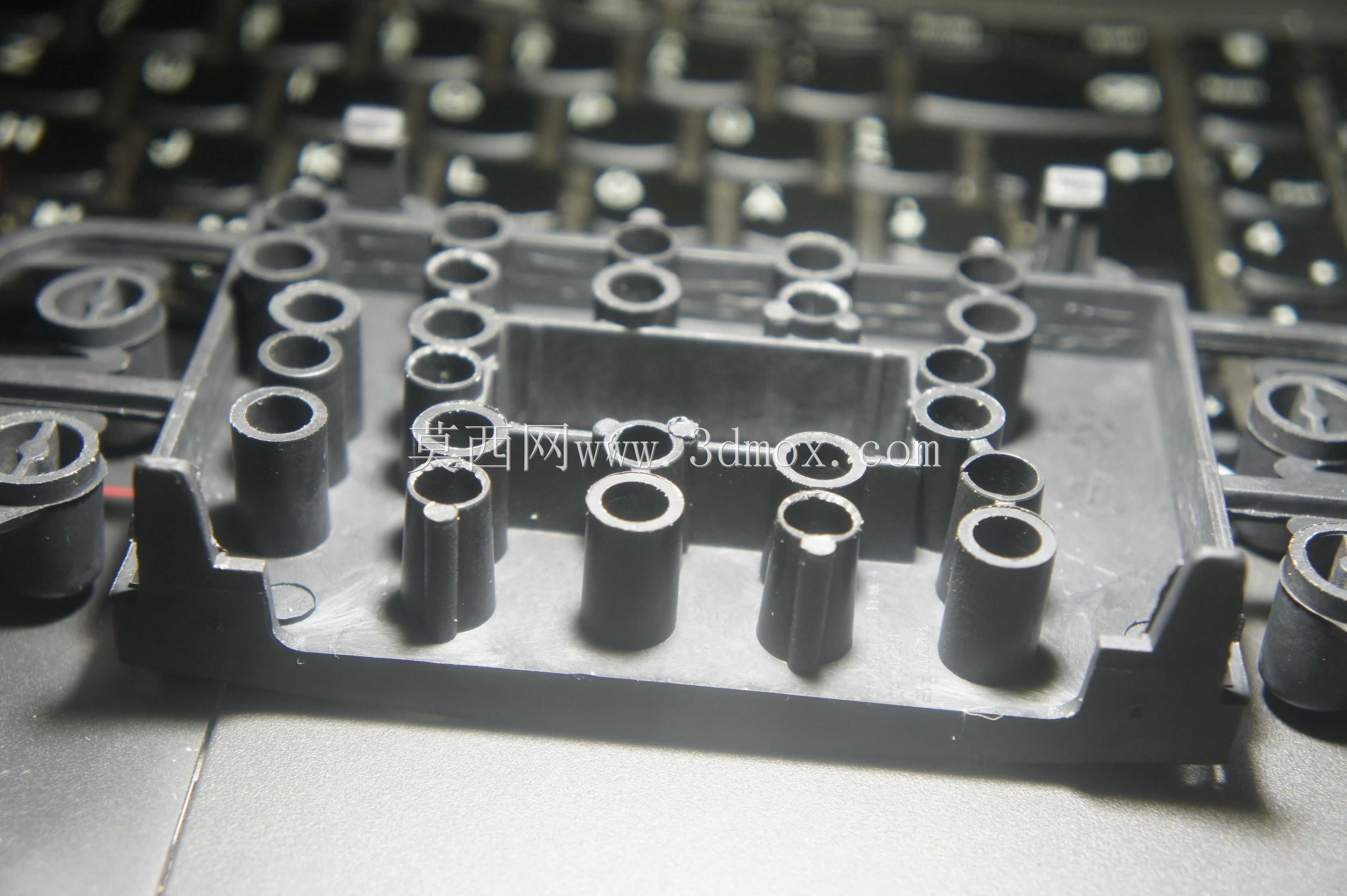

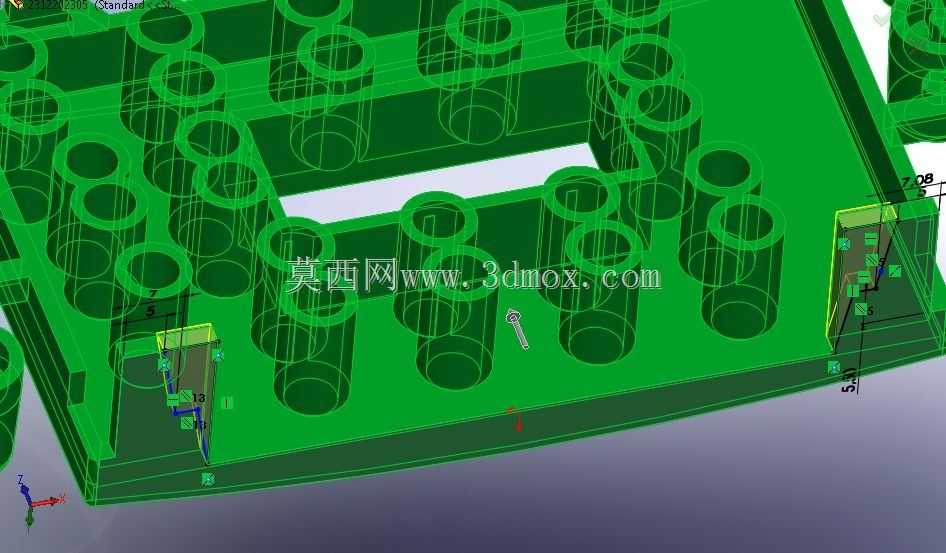

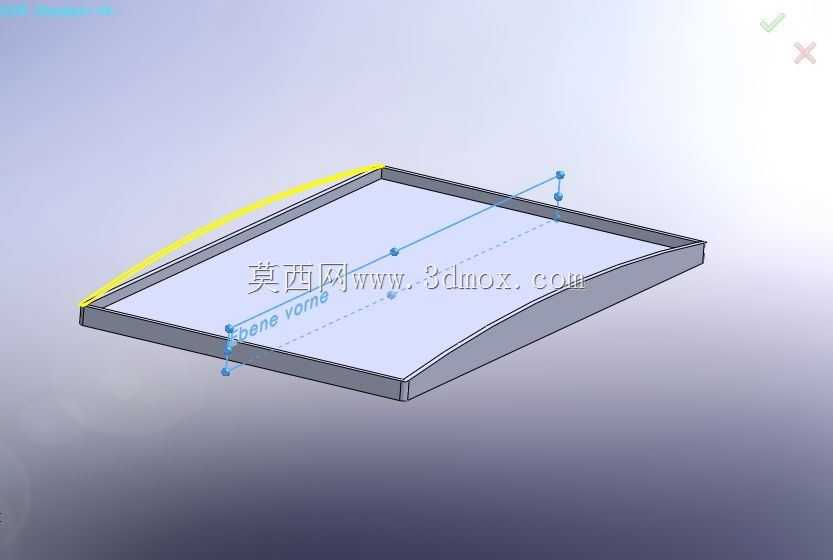

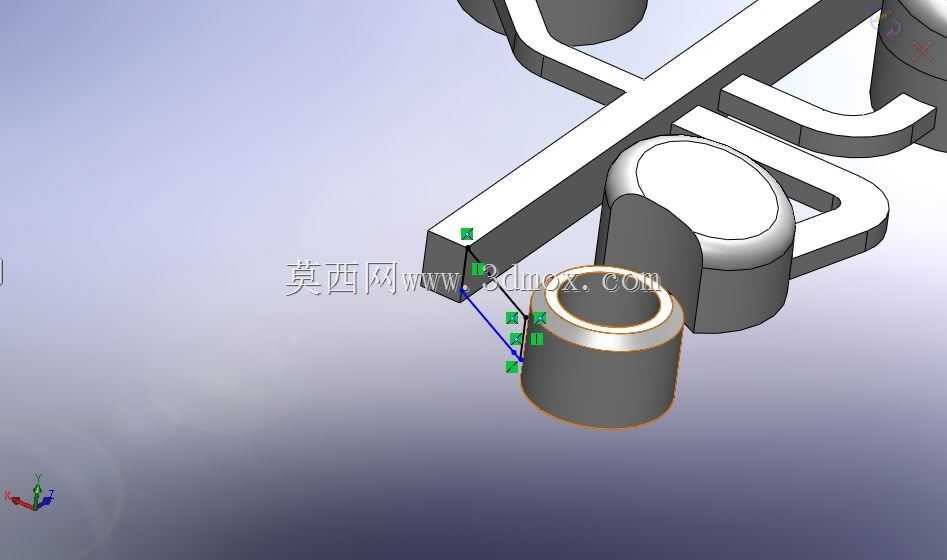

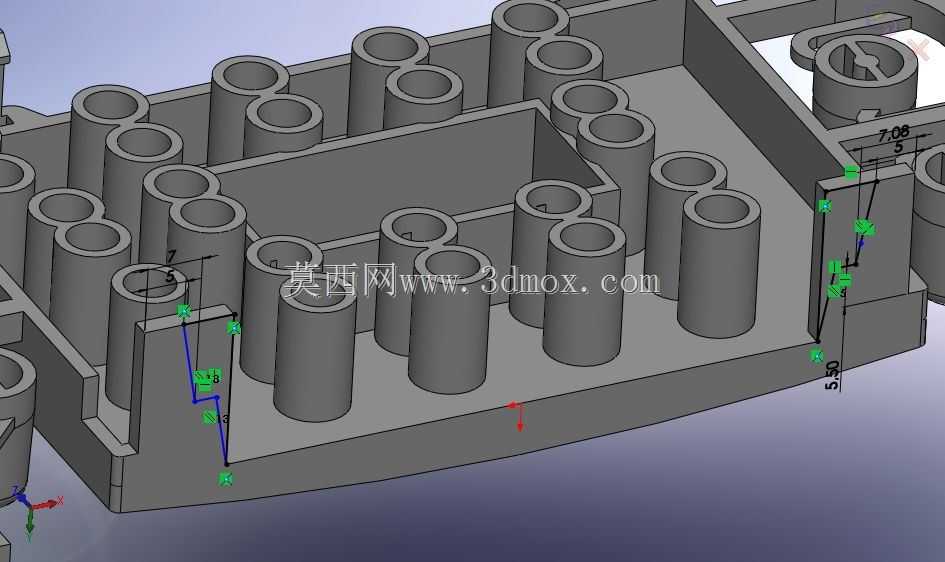

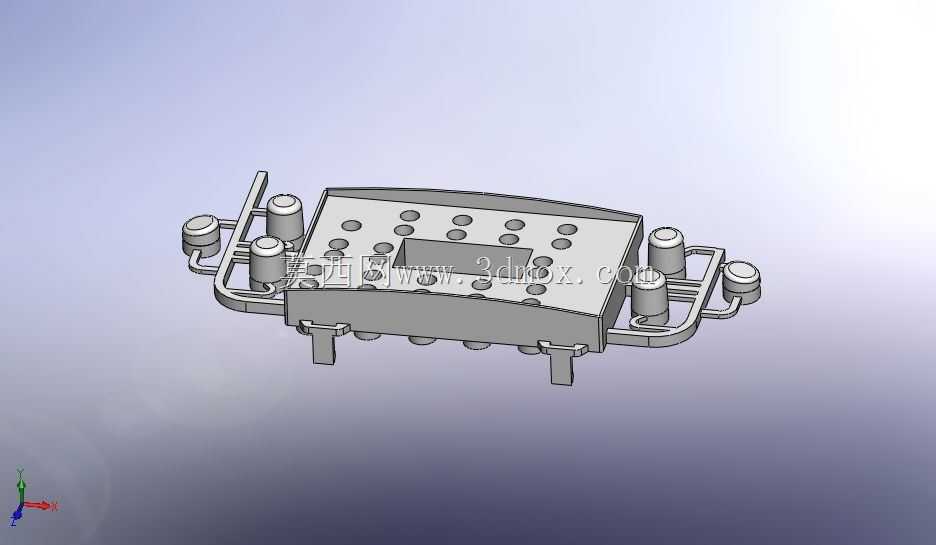

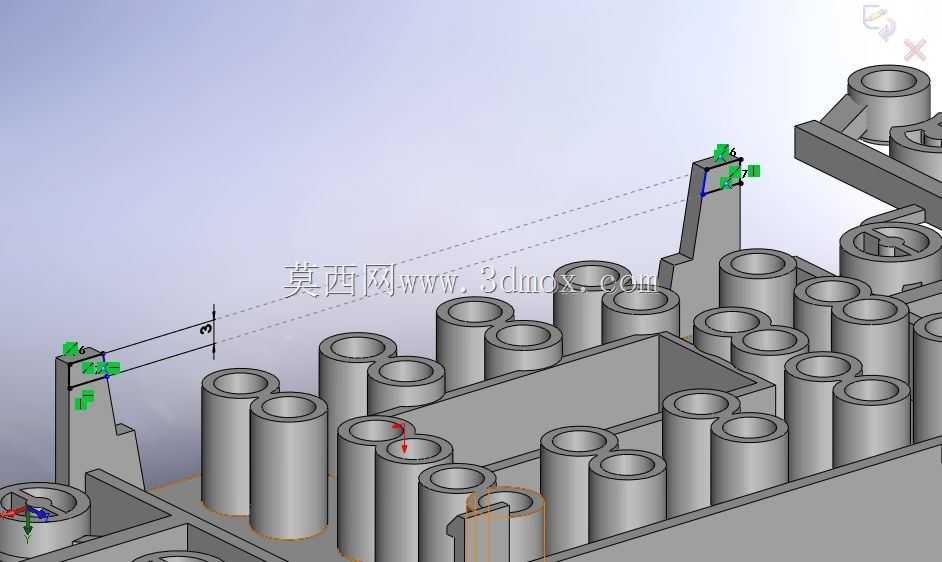

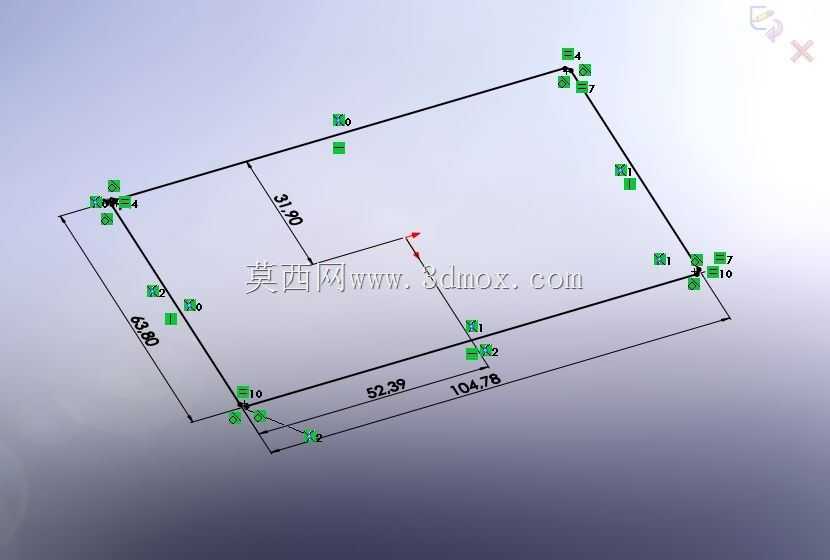

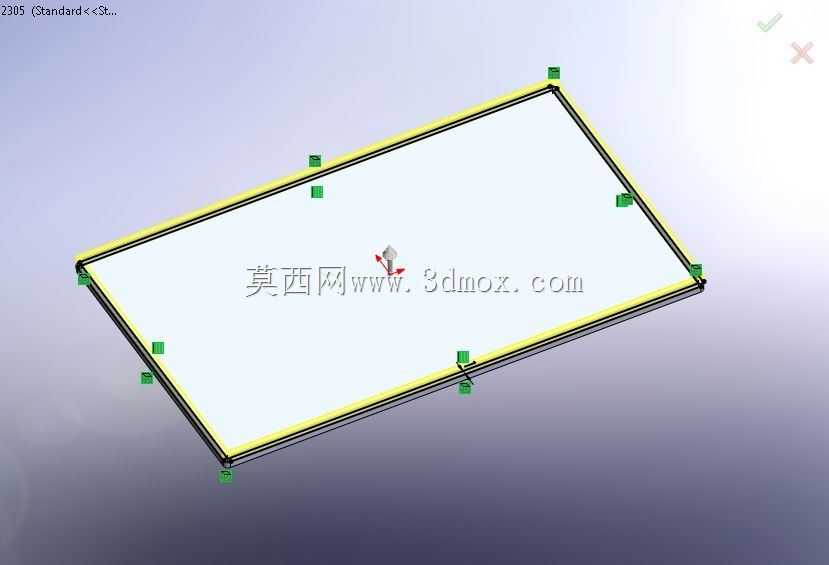

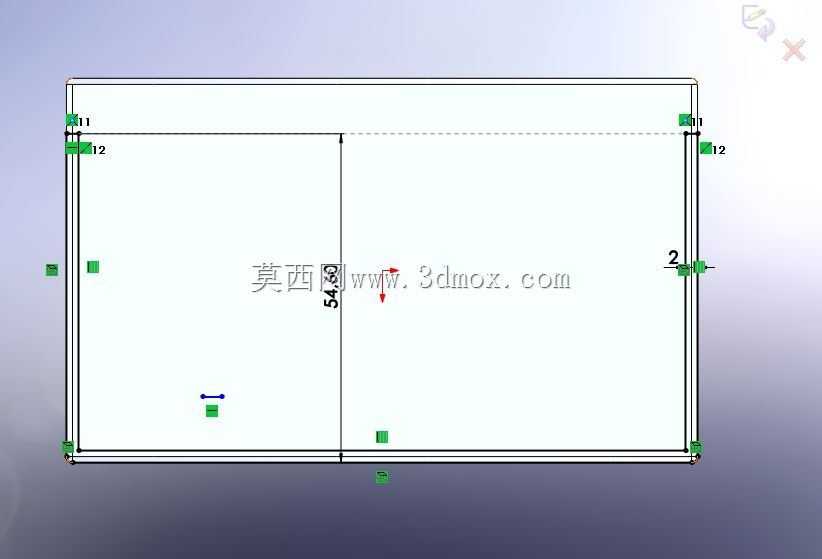

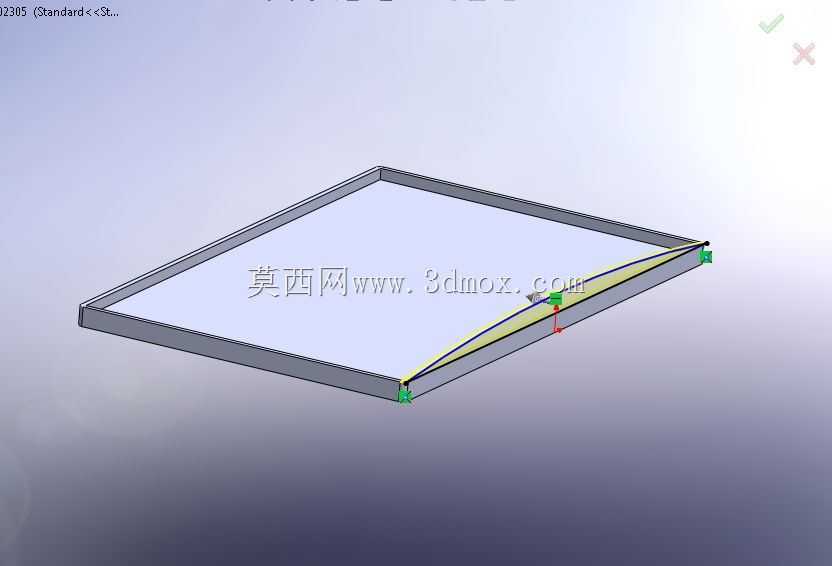

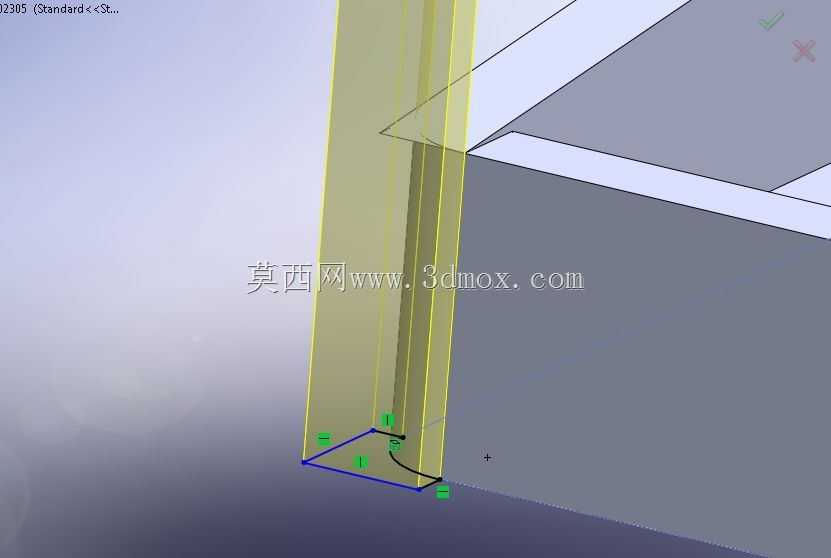

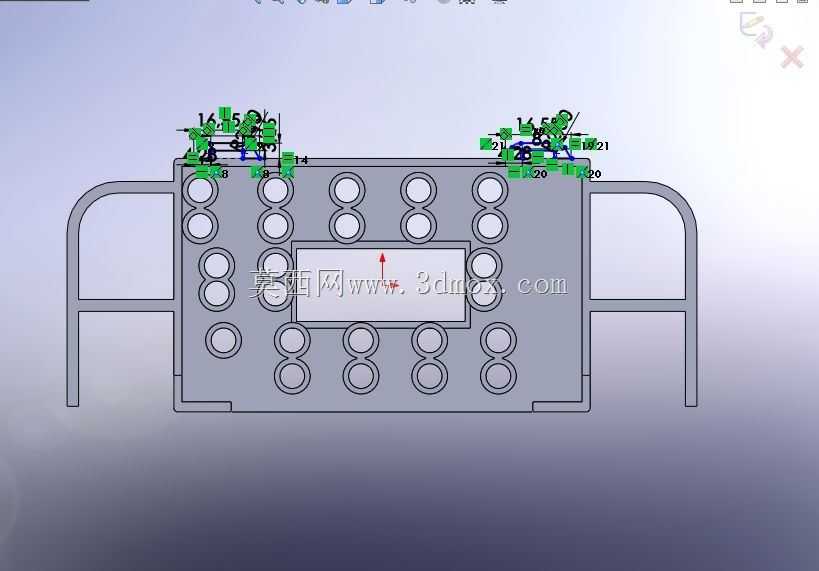

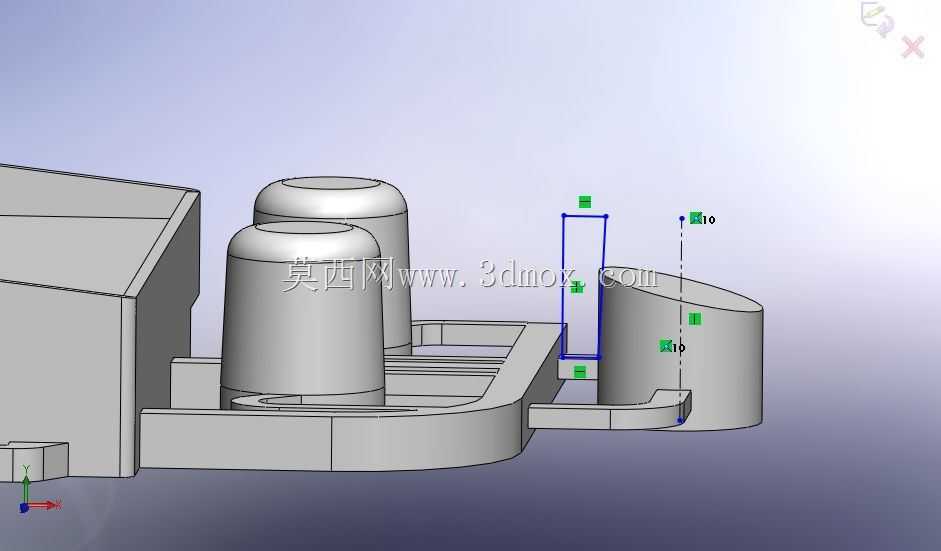

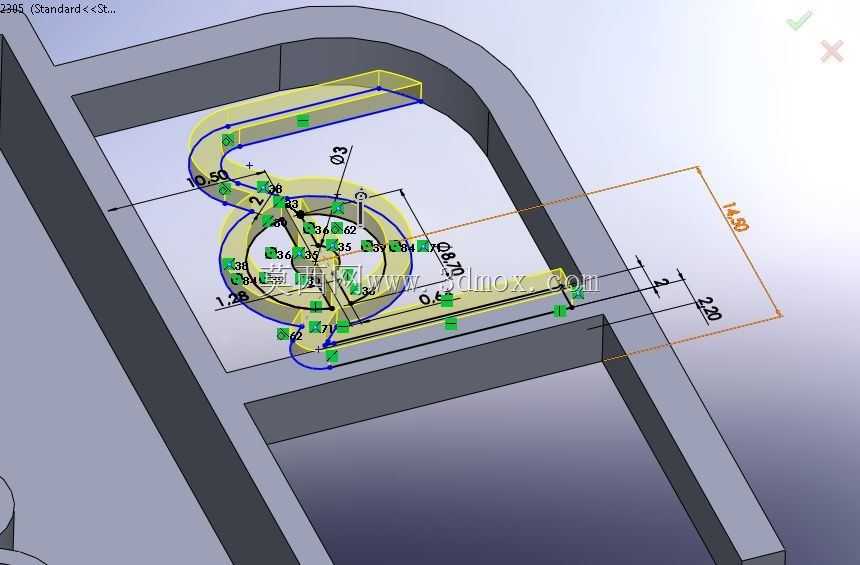

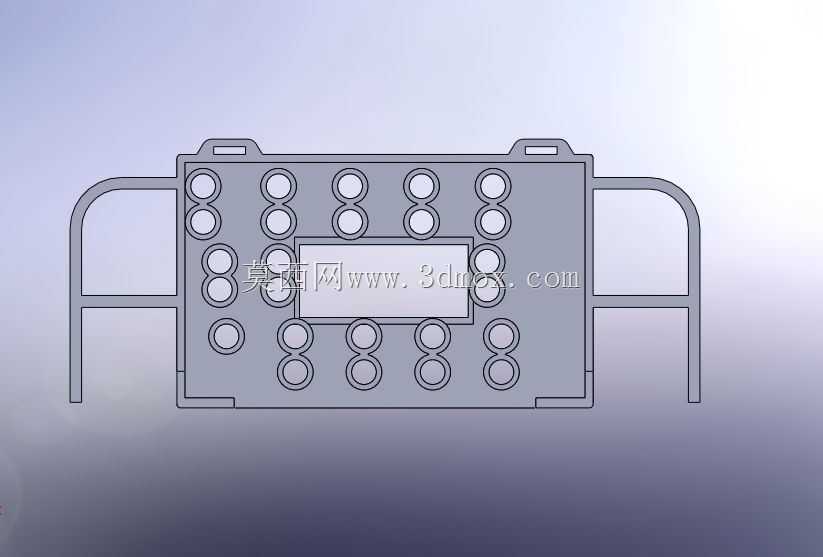

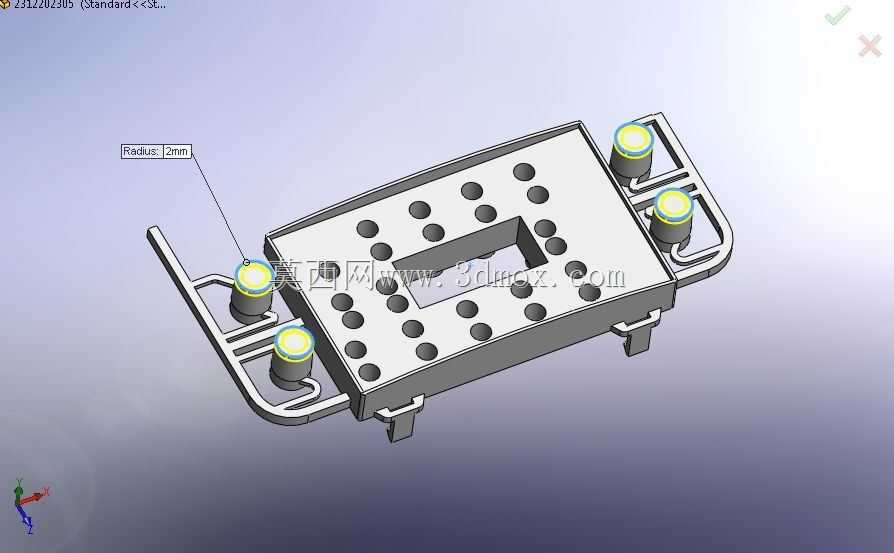

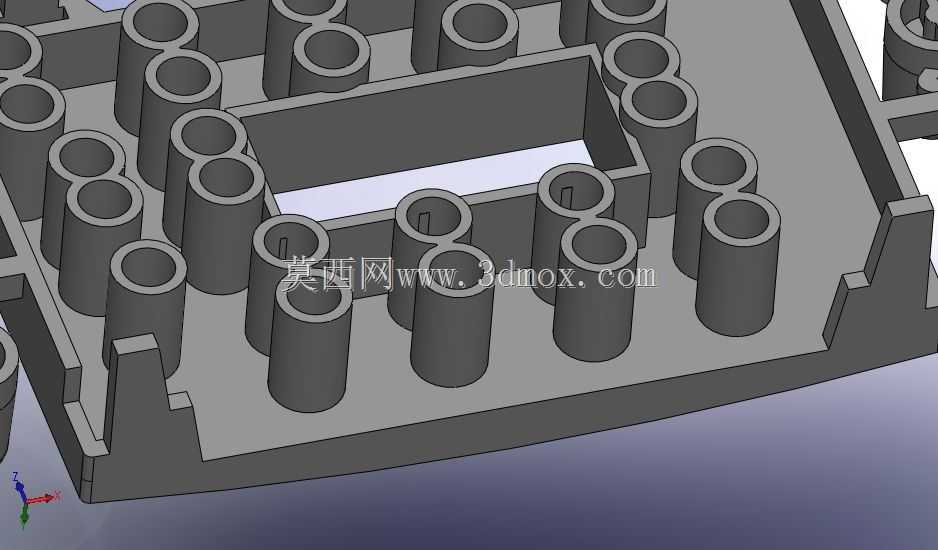

　　先从安装边界说起，这个面板的安装孔位是完全匹配对应型号电源变压器的固定脚位的，孔位公差控制在±0.1mm，避免变压器安装后出现应力集中，长期运行受振动影响出现固定脚断裂的问题。面板的整体厚度选的是1.5mm的冷轧钢板，这个厚度是经过受力核算的，对应38VA级别的小型电源变压器，自重加上运行时的微振动，1.5mm的板材不会出现形变，同时也不会过度增加设备的整体重量，毕竟商用烹饪设备本身的自重已经不小，配套件在满足强度的前提下要尽可能做轻量化设计。面板的边缘做了R2的圆角处理，不是为了好看，是车间装配的时候，工人要在设备内部狭窄的空间里操作，锐边很容易划破绝缘层或者划伤操作工人的手，这个细节是之前做食品加工设备配套件的时候踩过坑总结出来的，当时就是因为安装板边缘没做倒钝，装配的时候划破了变压器的输入线绝缘皮，上电测试的时候出现了漏电问题，返工花了不少时间。

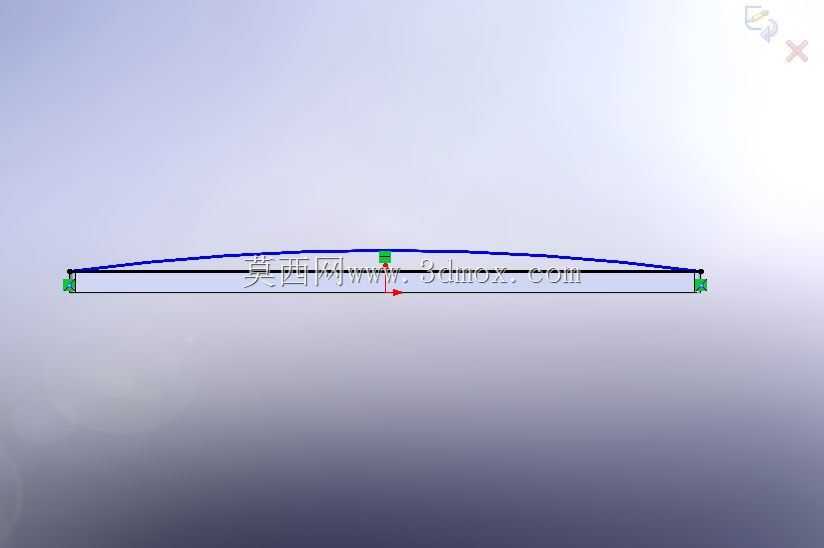

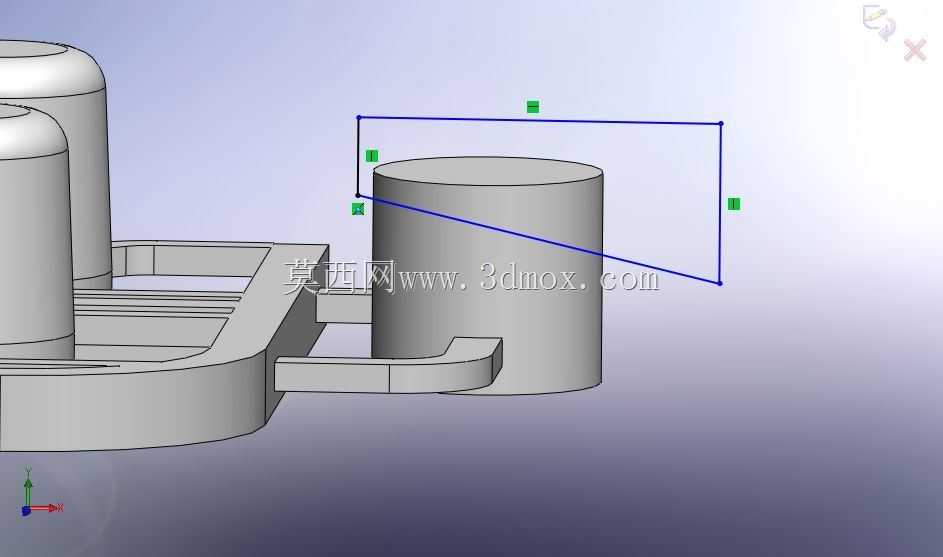

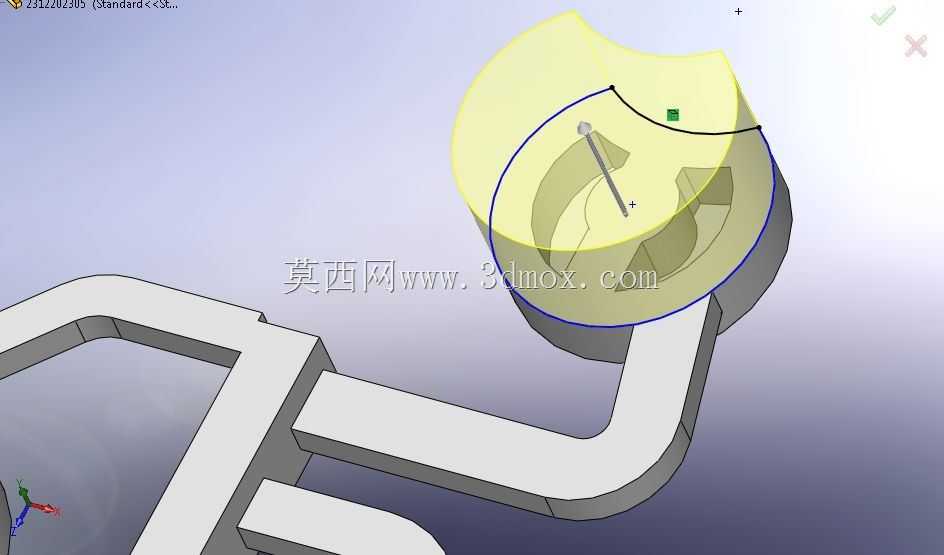

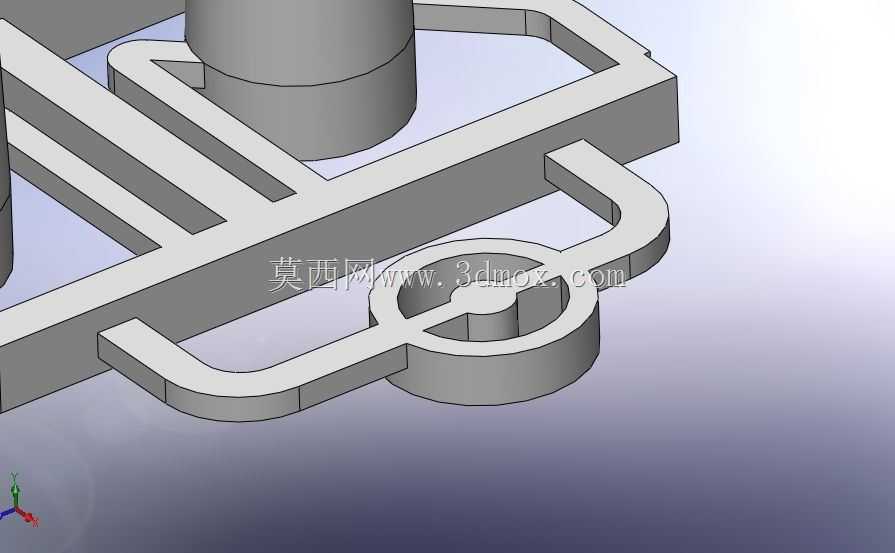

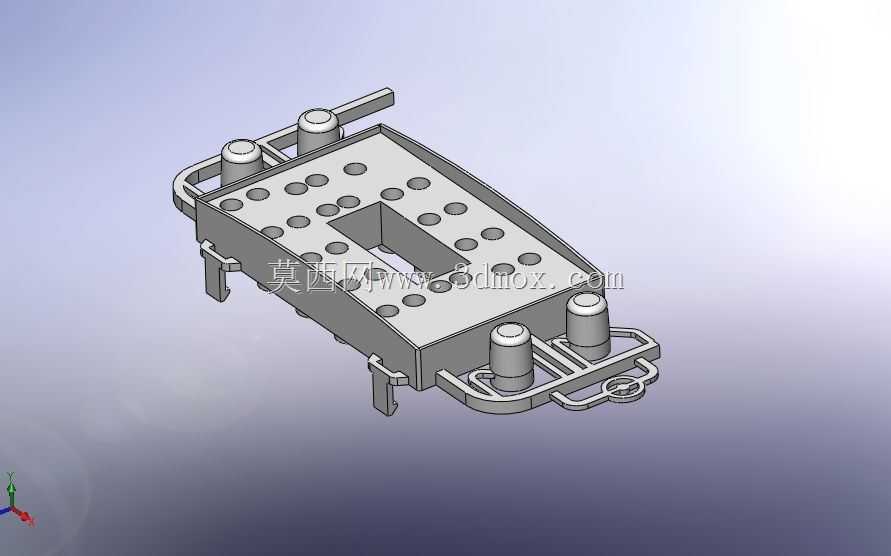

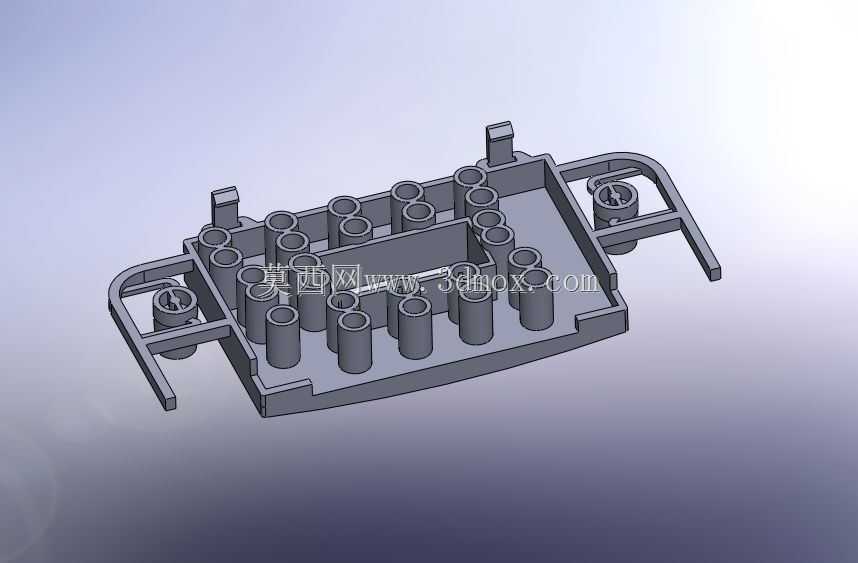

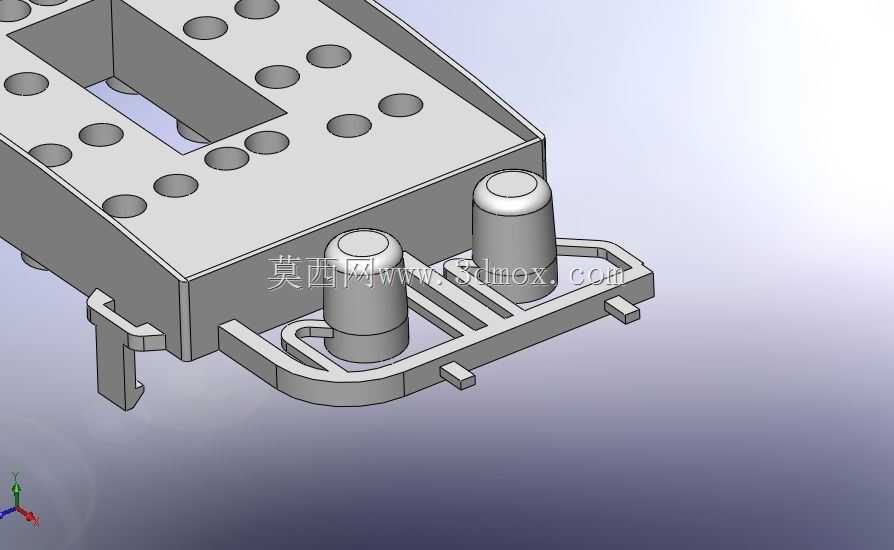

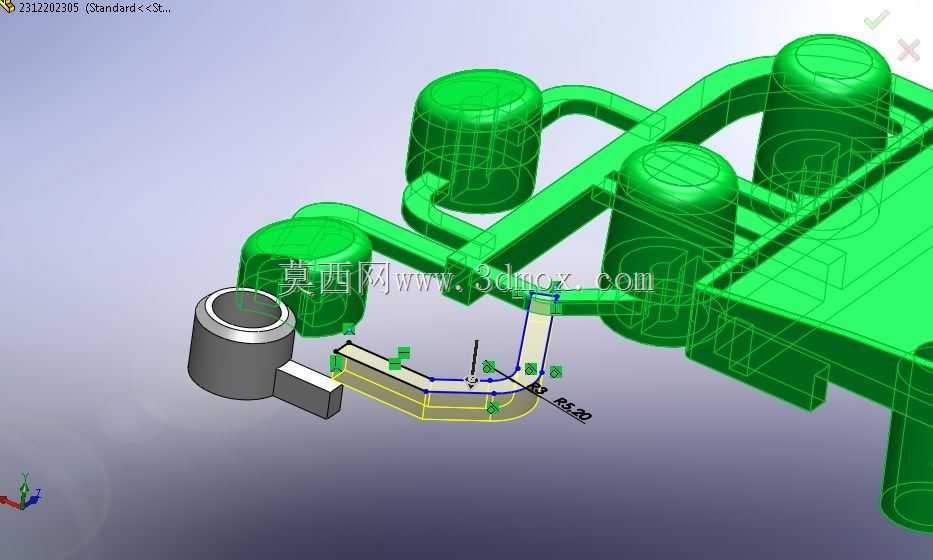

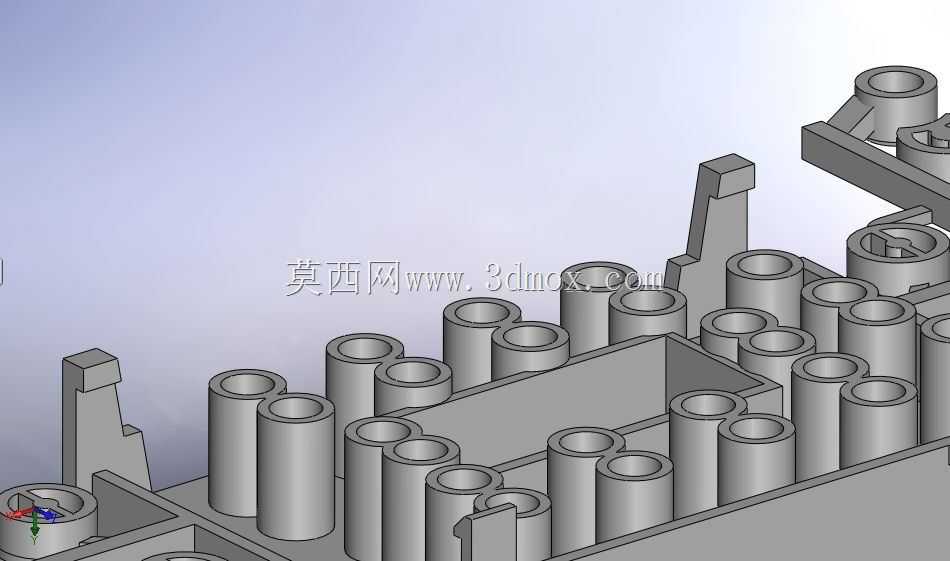

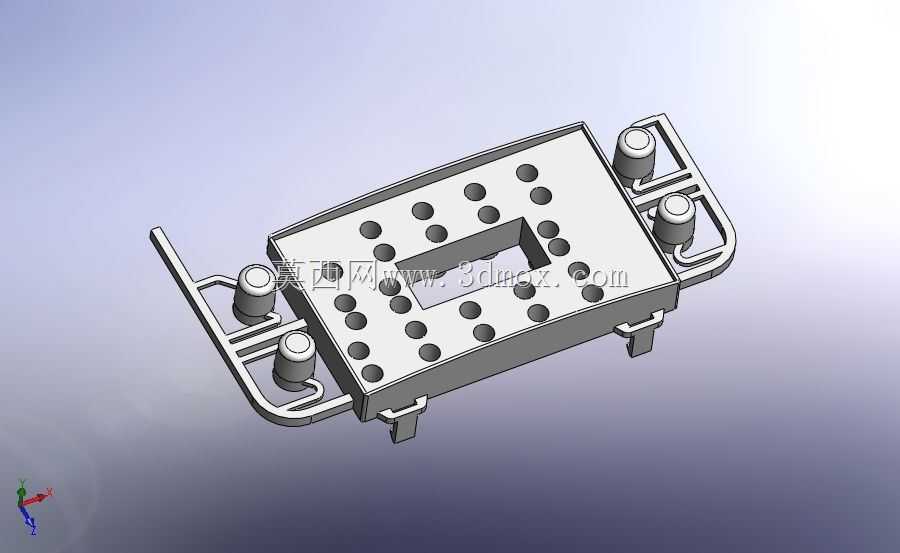

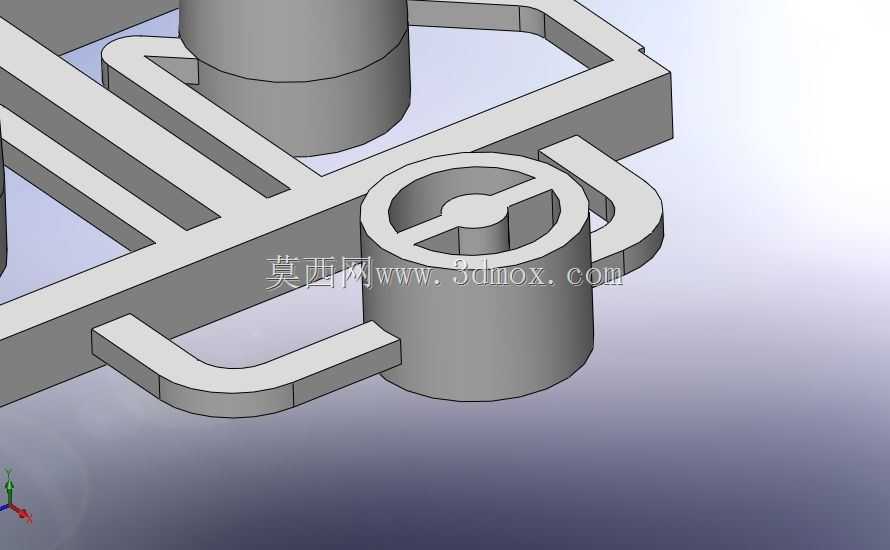

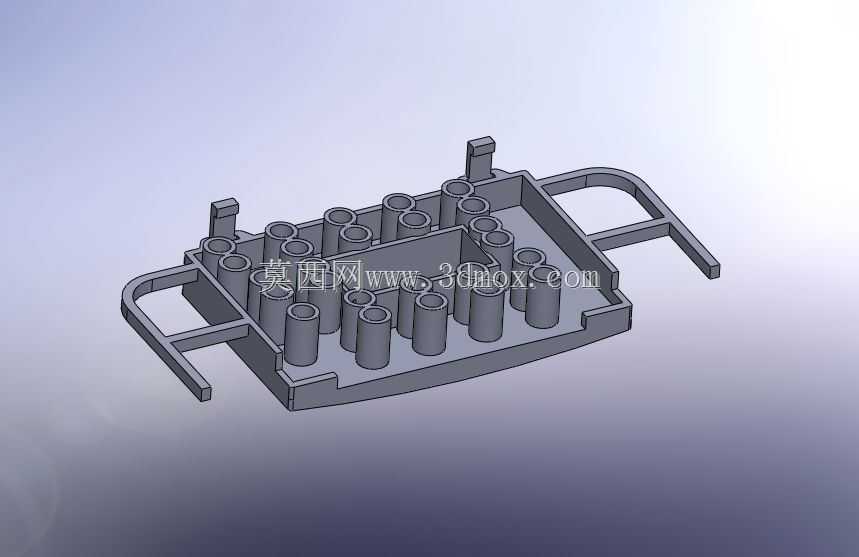

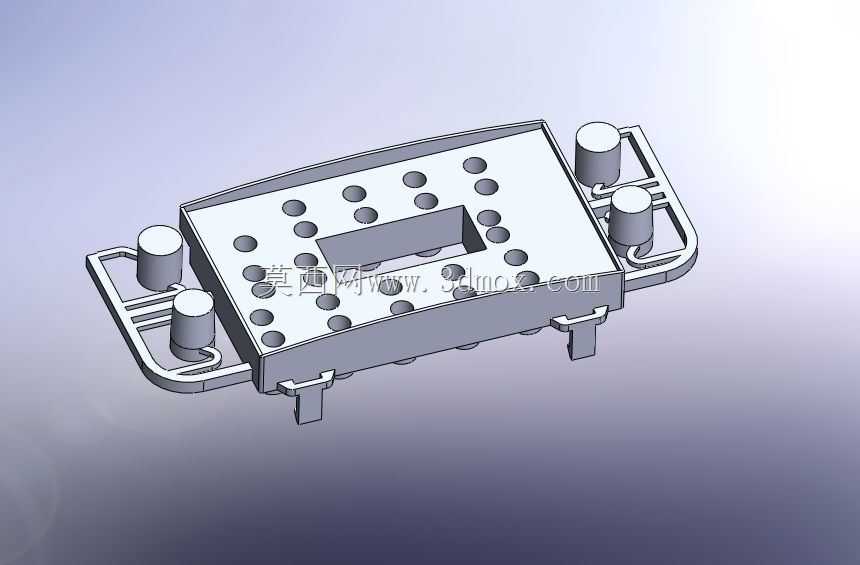

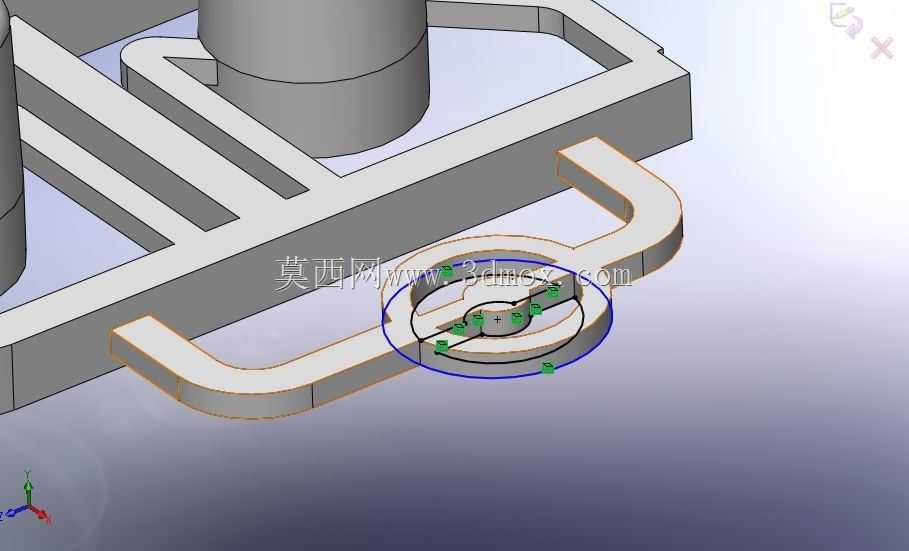

　　再说说实际应用场景里的功能设计，面板上除了变压器的四个固定孔，还预留了走线缺口，缺口的位置刚好对应变压器的输入输出接线端，接线的时候不用把线材弯折过大的角度，避免线材内部铜芯出现疲劳断裂，尤其是烹饪设备里的线材都是耐高温的硅橡胶线，虽然本身耐弯折性能不错，但长期处于高温环境下，线材的柔韧性会下降，过大的弯折角度很容易在使用一两年后出现断线故障。面板的表面做了静电喷塑处理，塑层厚度控制在60-80μm，这个厚度既能抵御厨房环境里的水汽、油烟腐蚀，也不会因为塑层过厚导致安装孔位出现尺寸偏差，之前有个供应商做的配套件塑层喷到了120μm，结果螺丝拧进去的时候把塑层挤裂，后期水汽从裂缝进去导致板材生锈，反而影响了使用寿命。

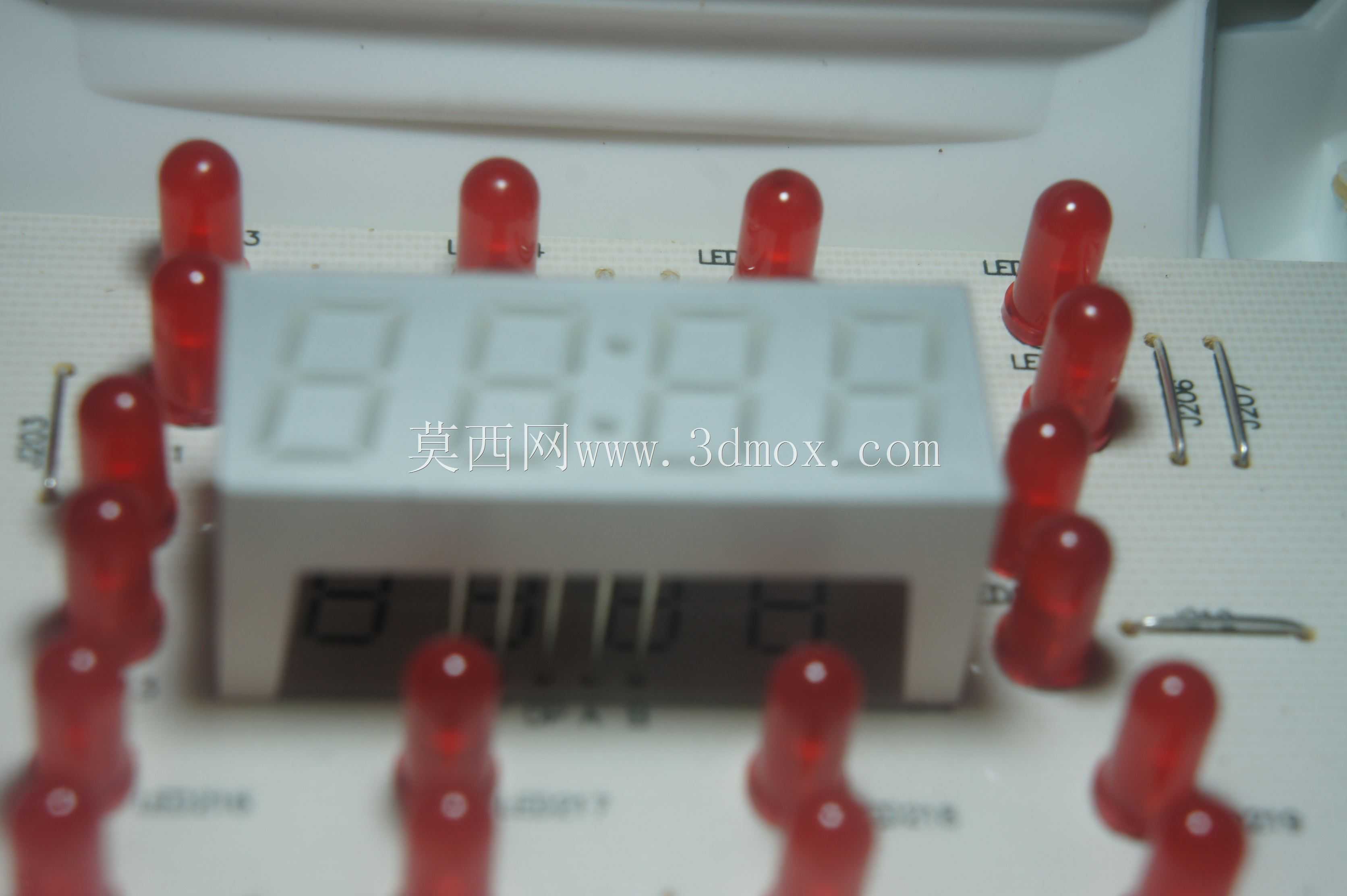

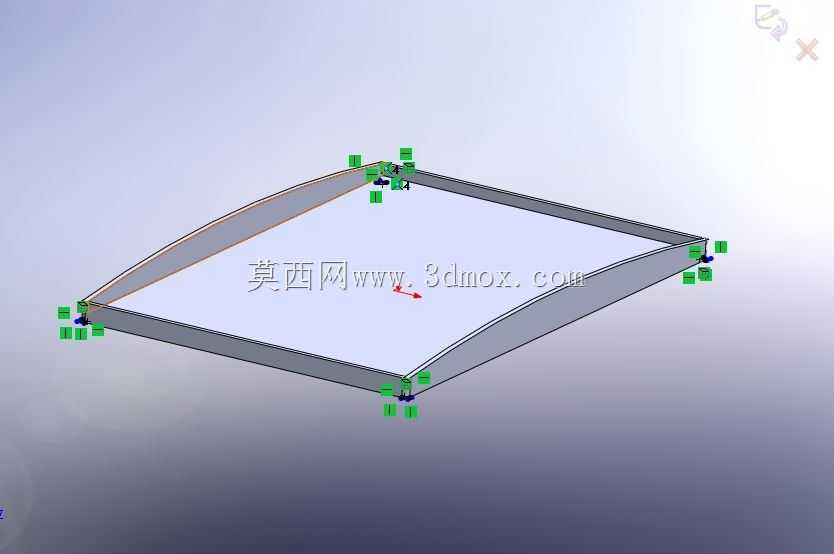

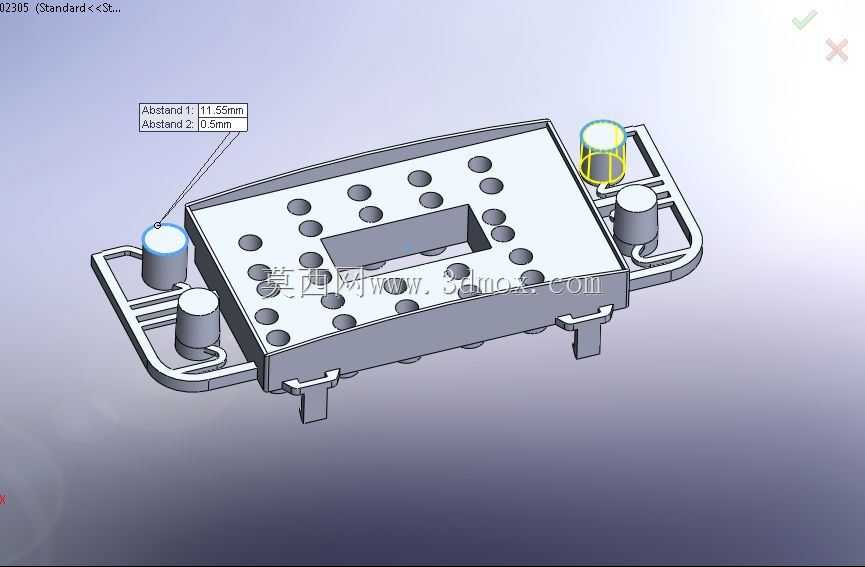

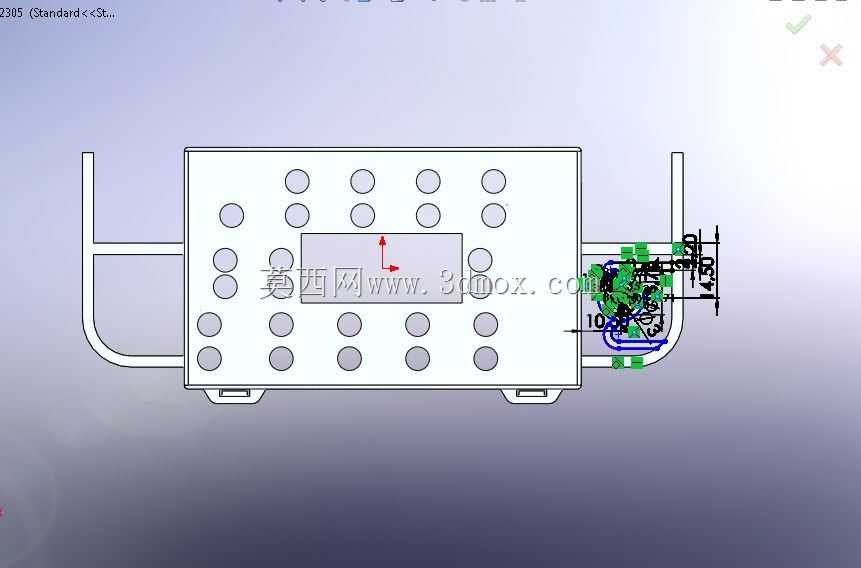

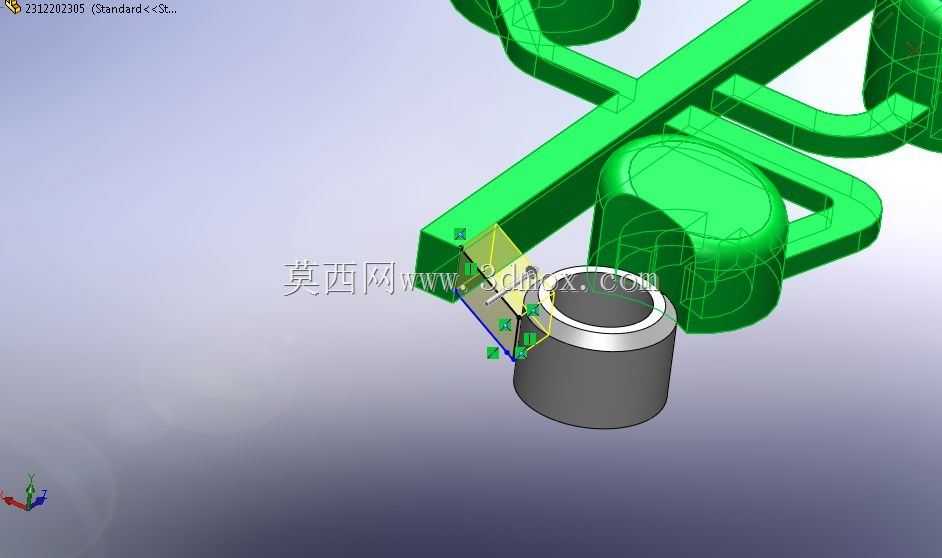

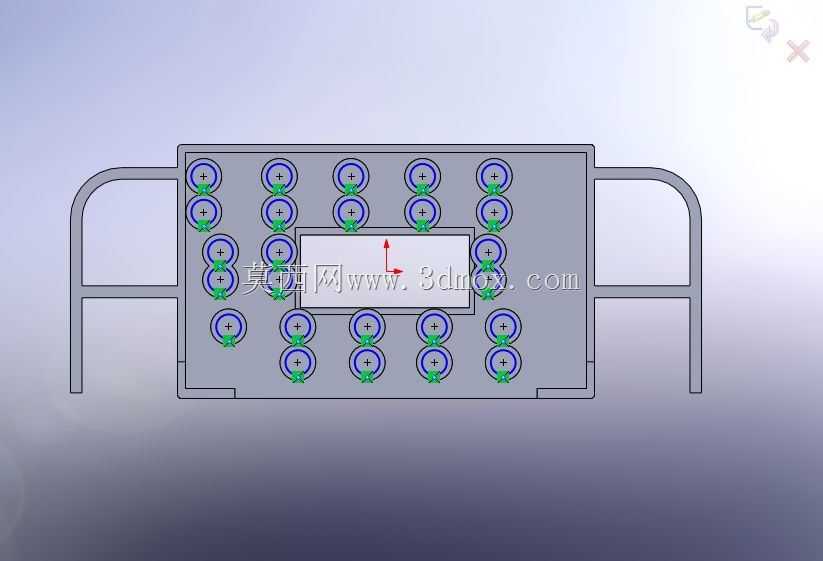

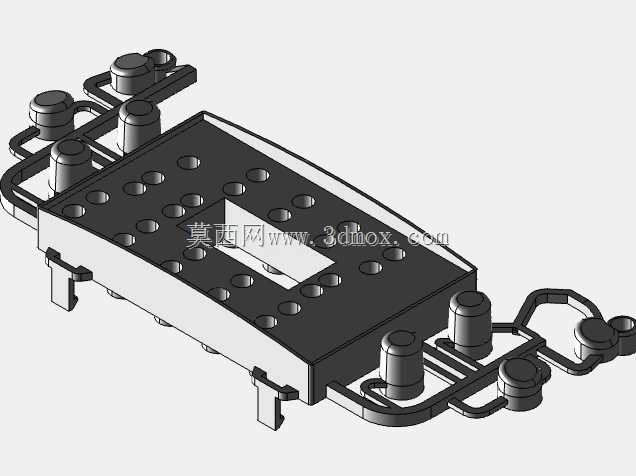

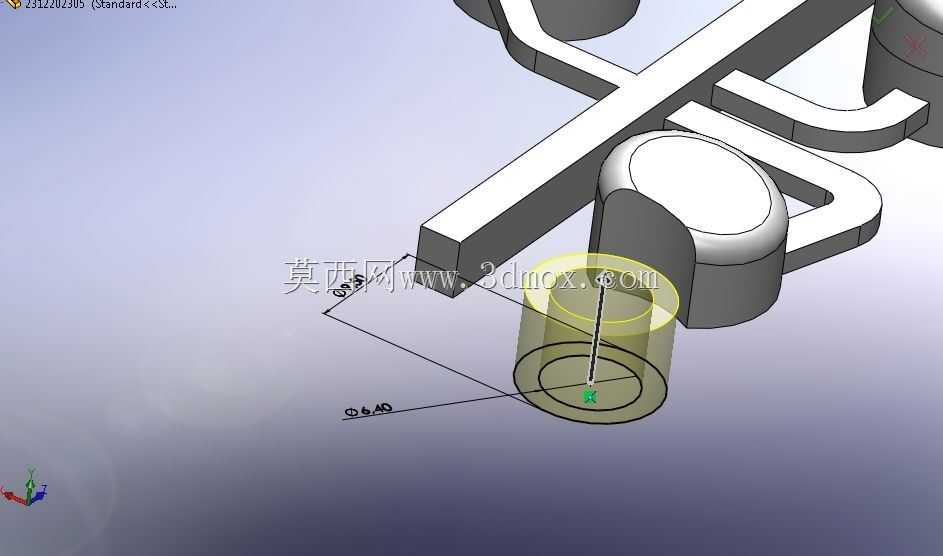

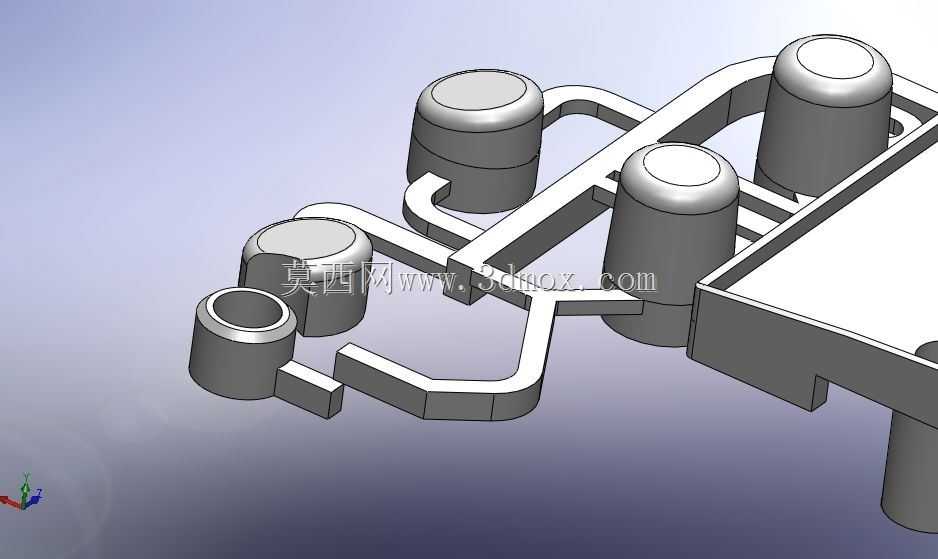

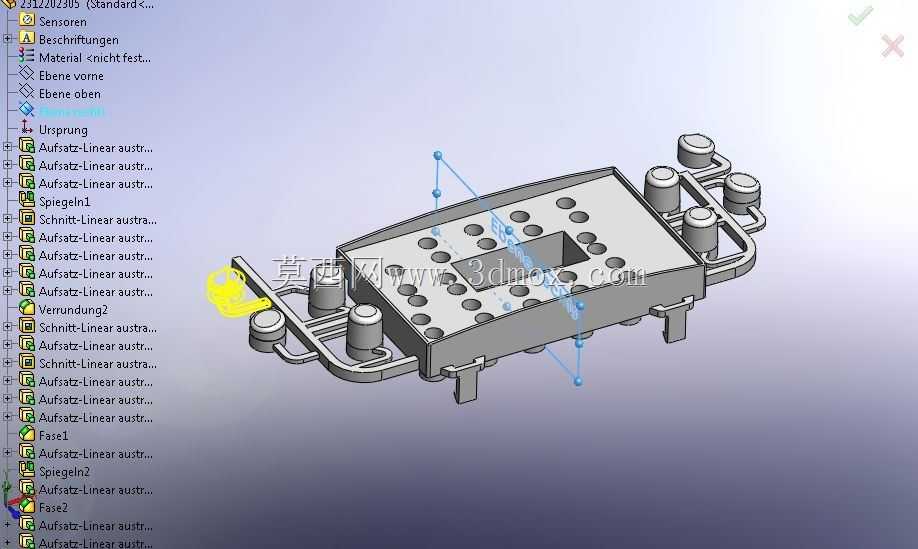

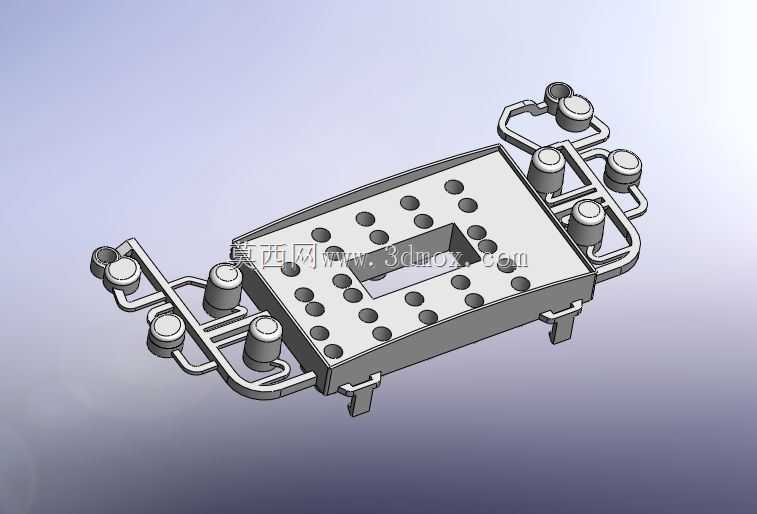

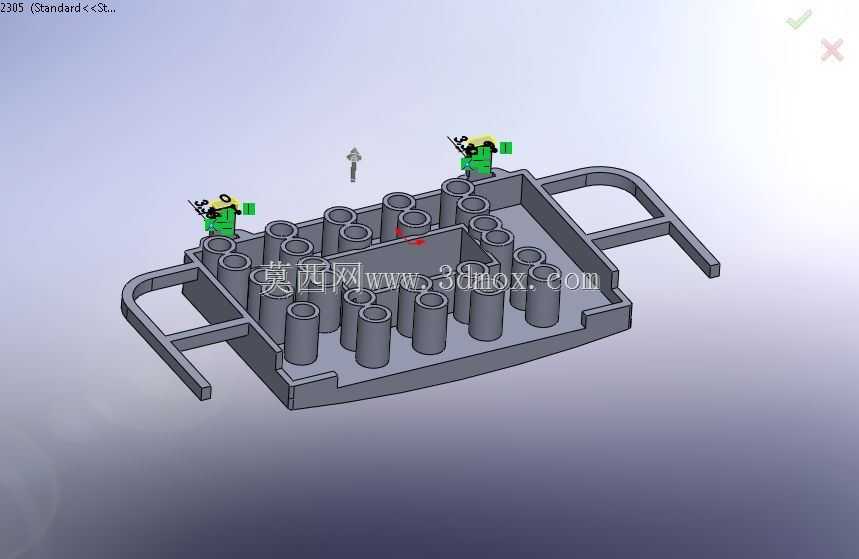

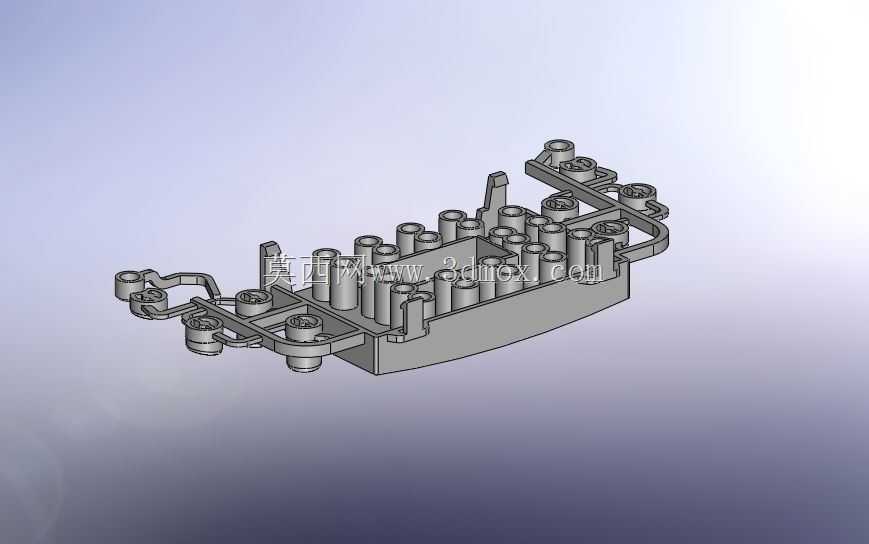

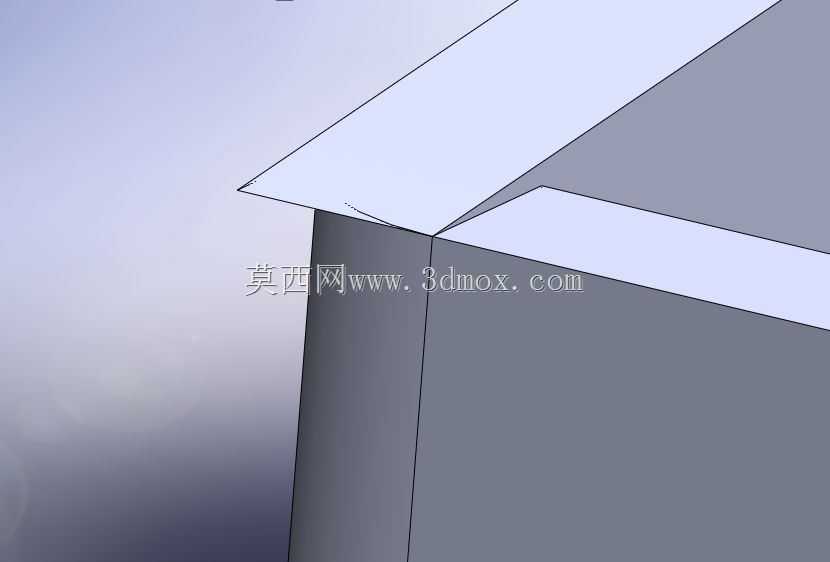

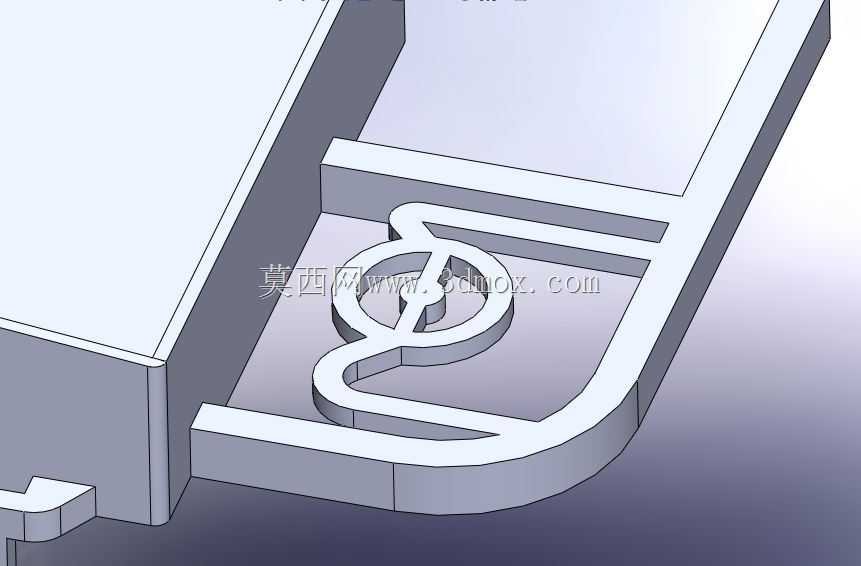

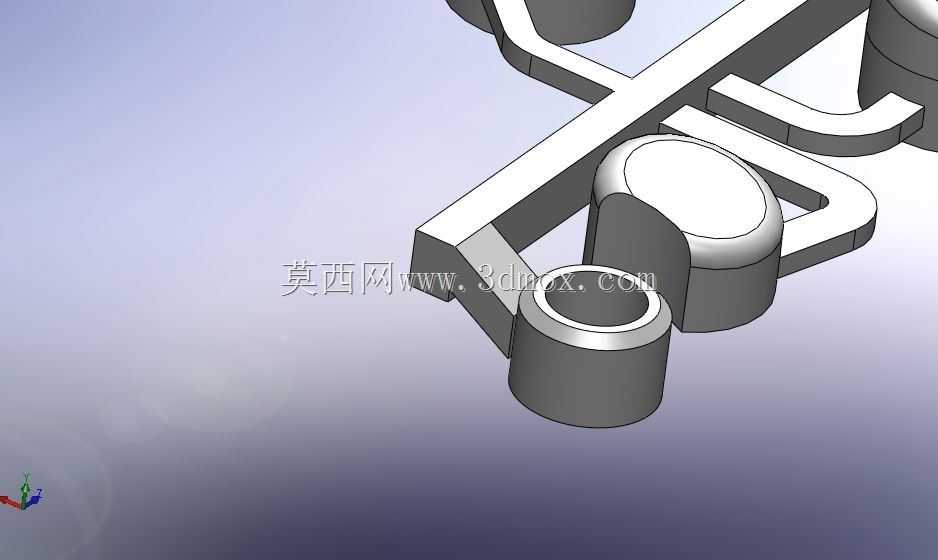

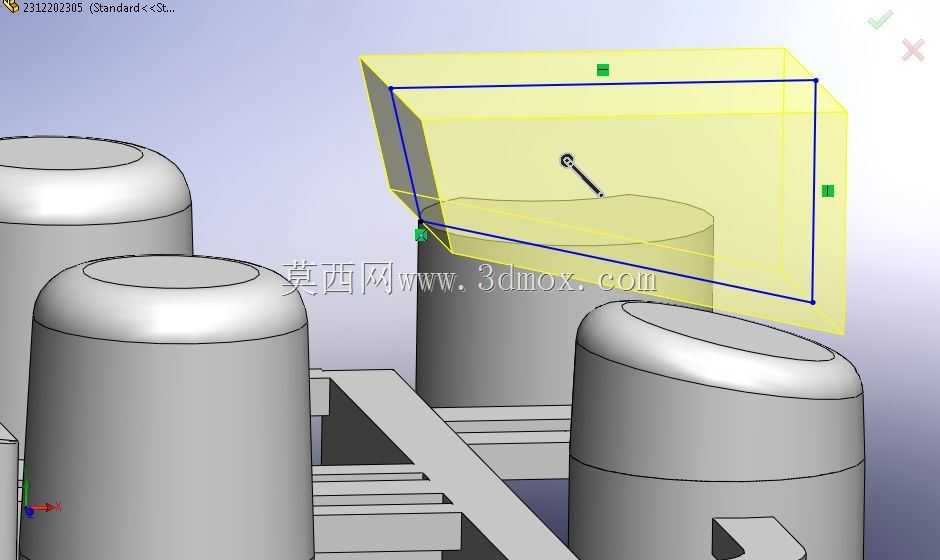

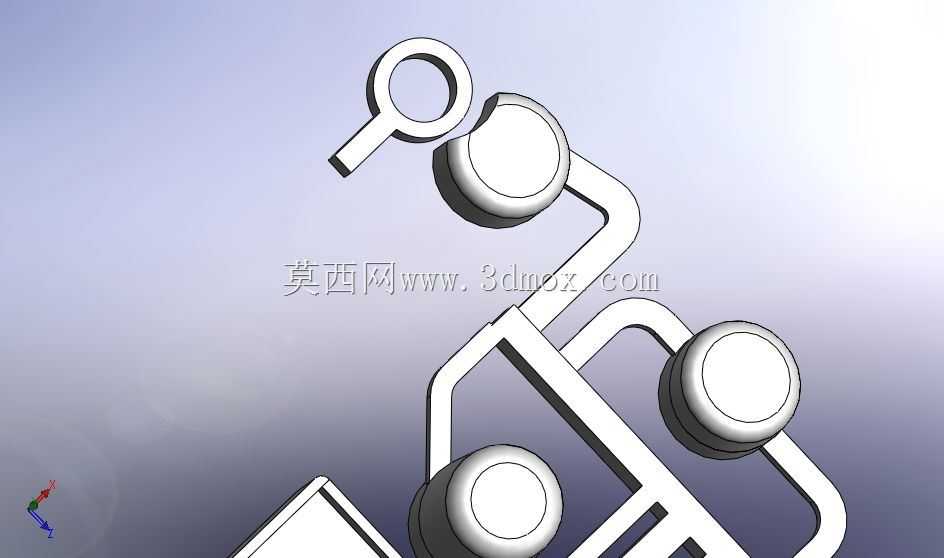

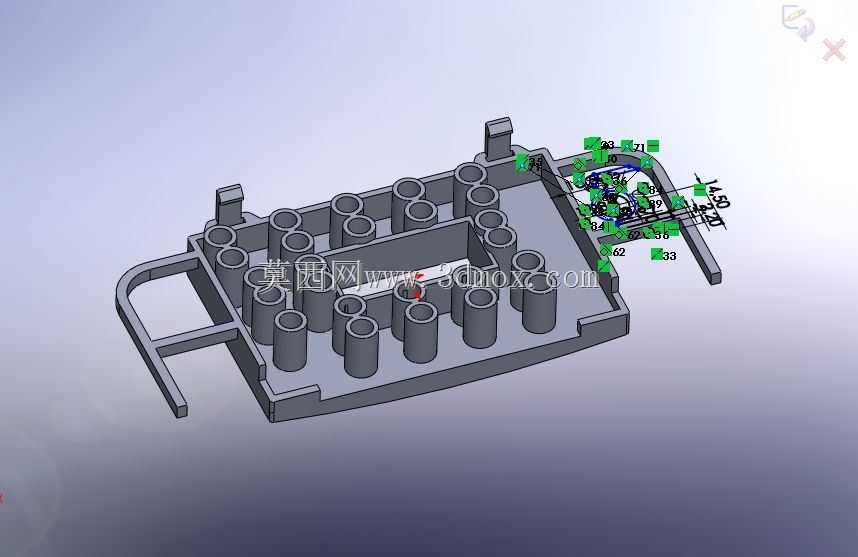

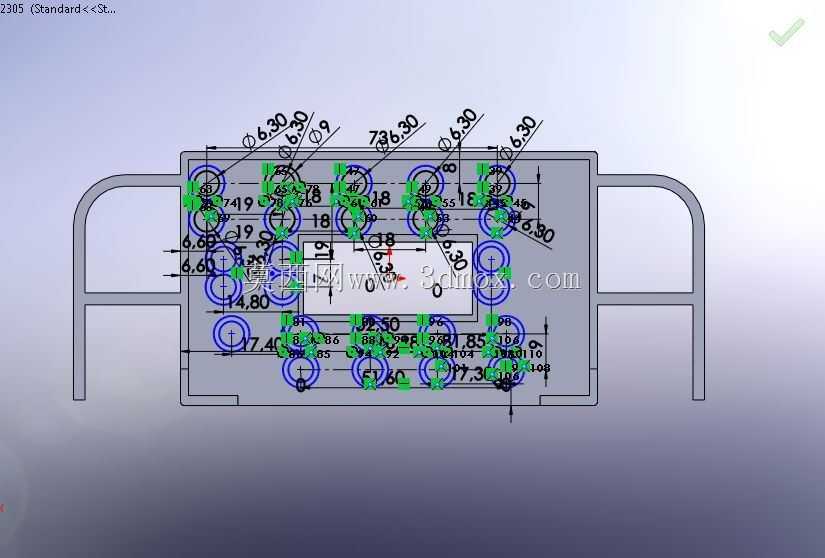

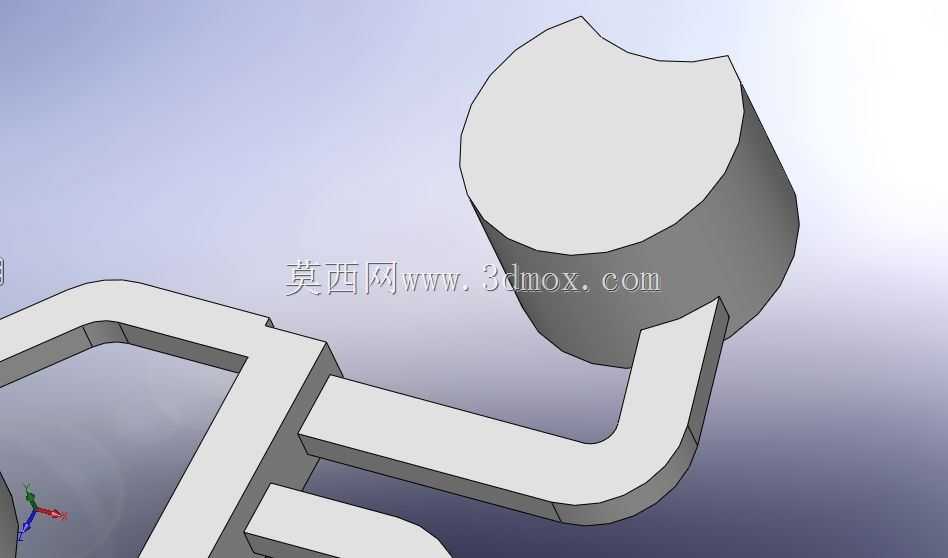

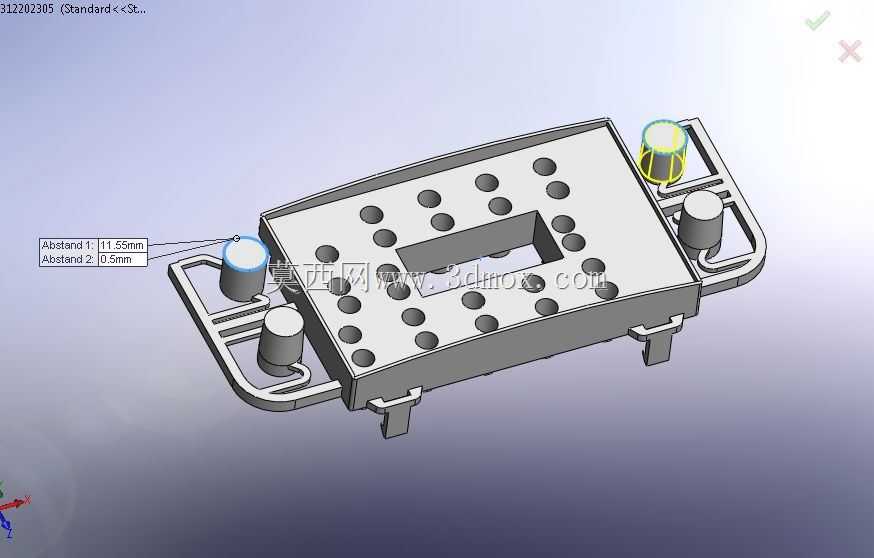

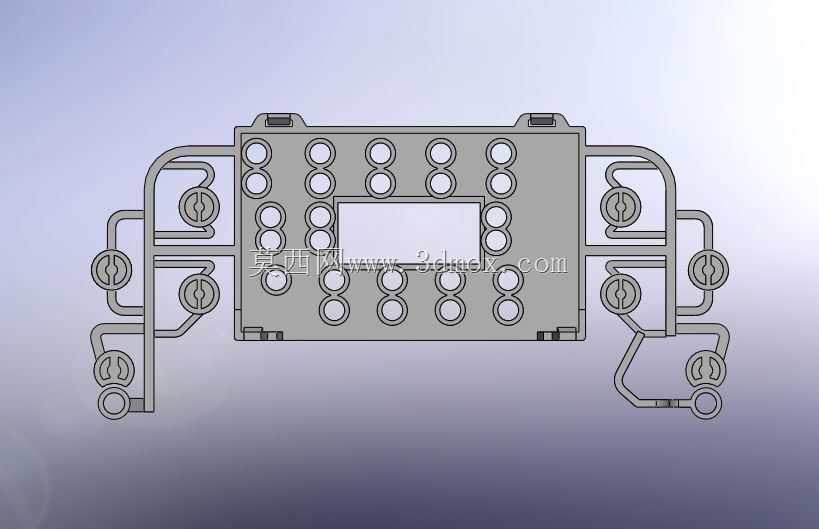

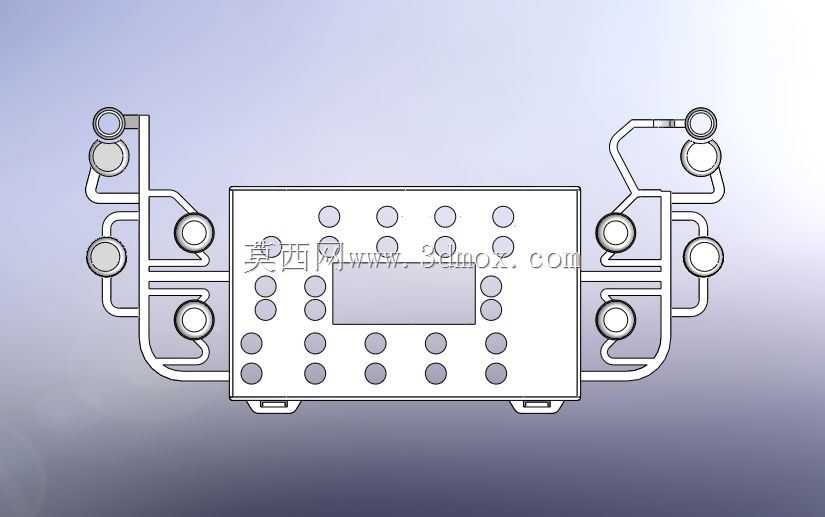

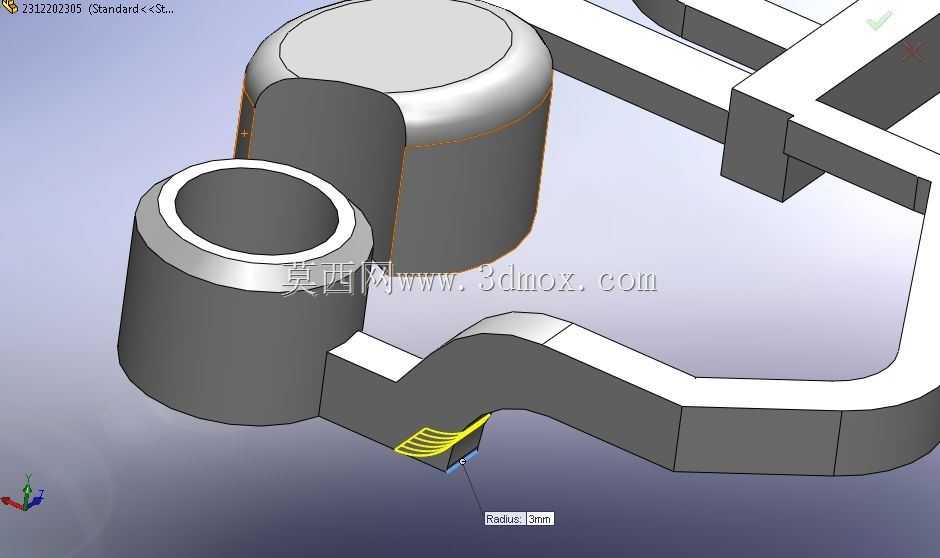

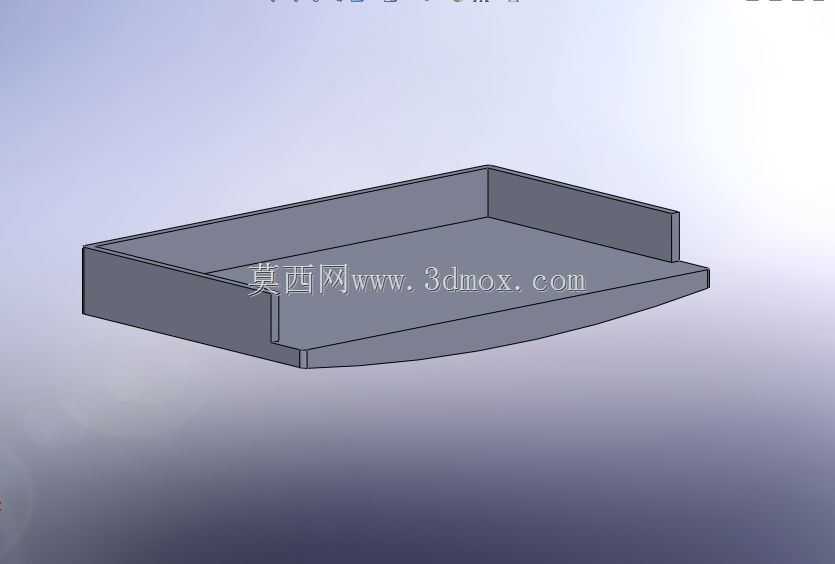

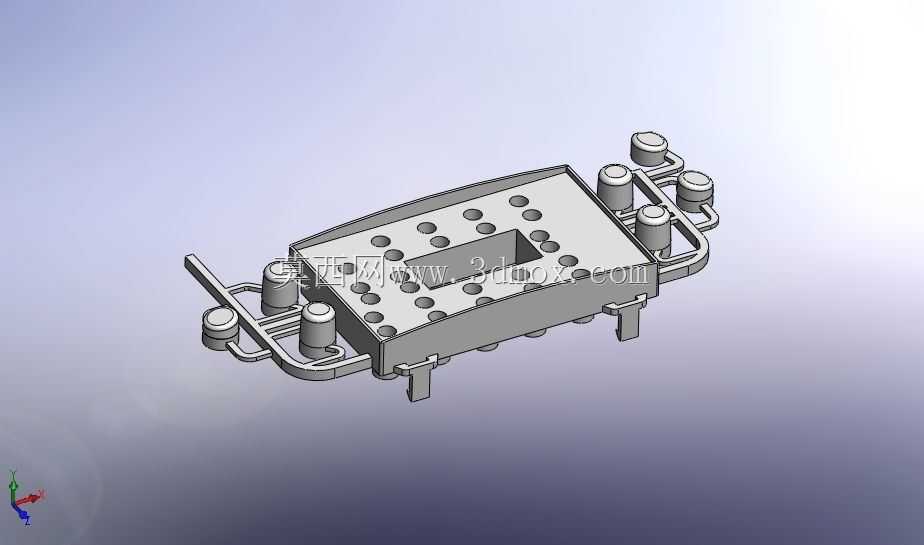

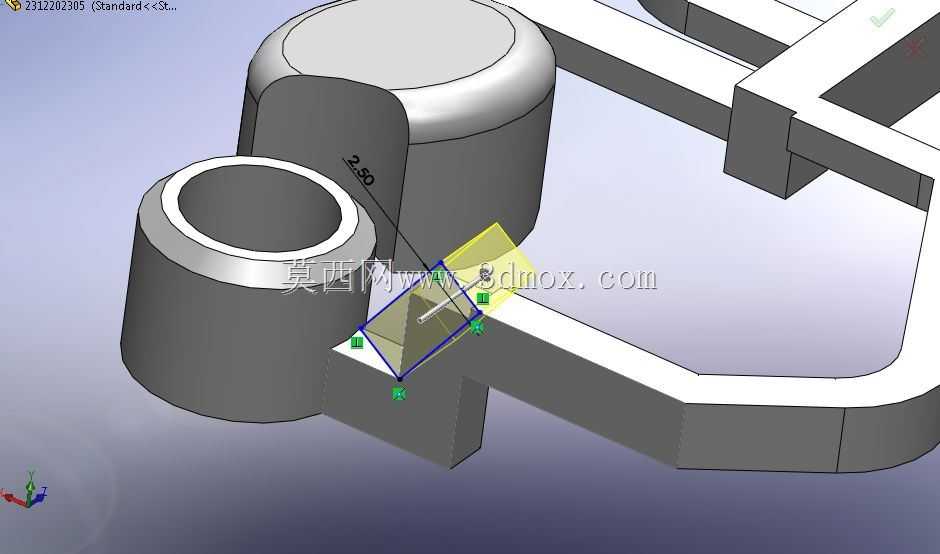

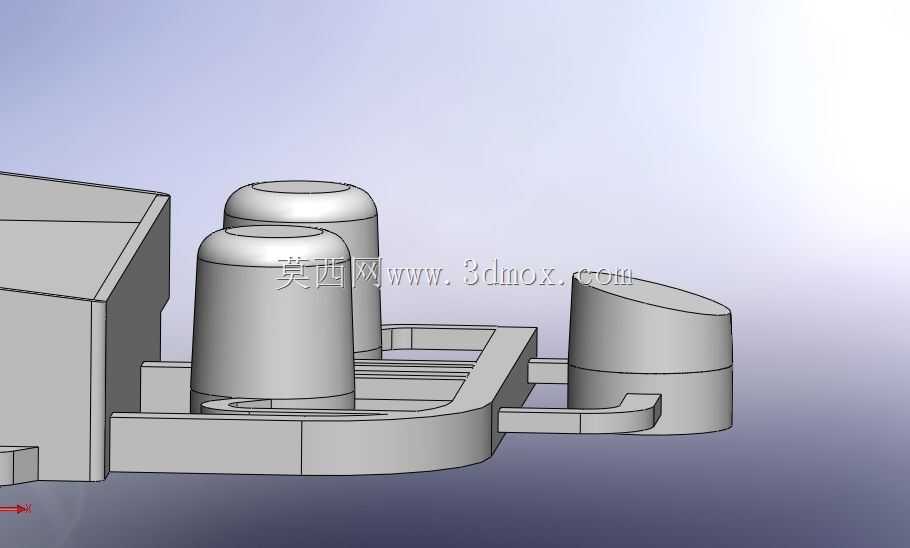

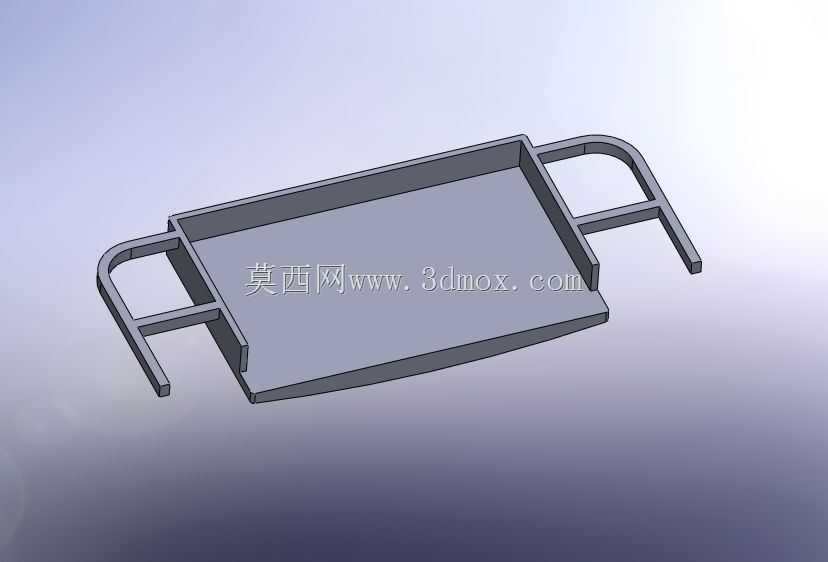

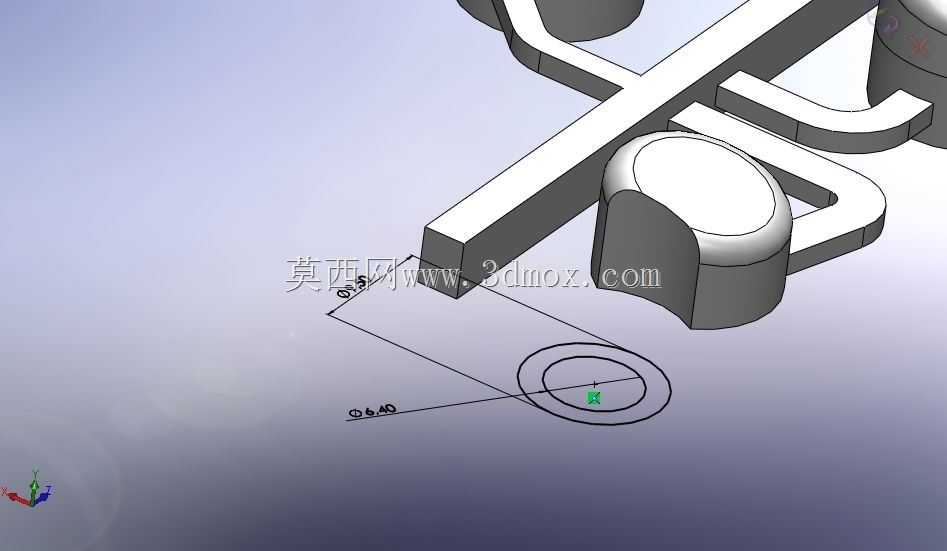

　　设计思路上没有做多余的造型，整个面板是平板式结构，没有额外的冲压凸起或者加强筋，不是不想做加强，是这个安装位置旁边就是设备的加热腔体，多余的结构会形成积油的死角，厨房设备的清洁维护是很重要的考量点，平面结构用抹布一擦就能清理干净，不会有油污堆积在缝隙里，时间长了出现卫生问题。面板和设备主体的连接是用三个M4的自攻螺丝固定，固定点的位置做了下沉处理，螺丝拧进去之后头部不会突出面板表面，避免和变压器的外壳产生干涉，之前做过的一个类似结构就是因为螺丝头突出，变压器装上去之后把外壳顶变形，影响了变压器的散热间隙，导致变压器运行温度比设计值高了12度，不得不重新改孔位。

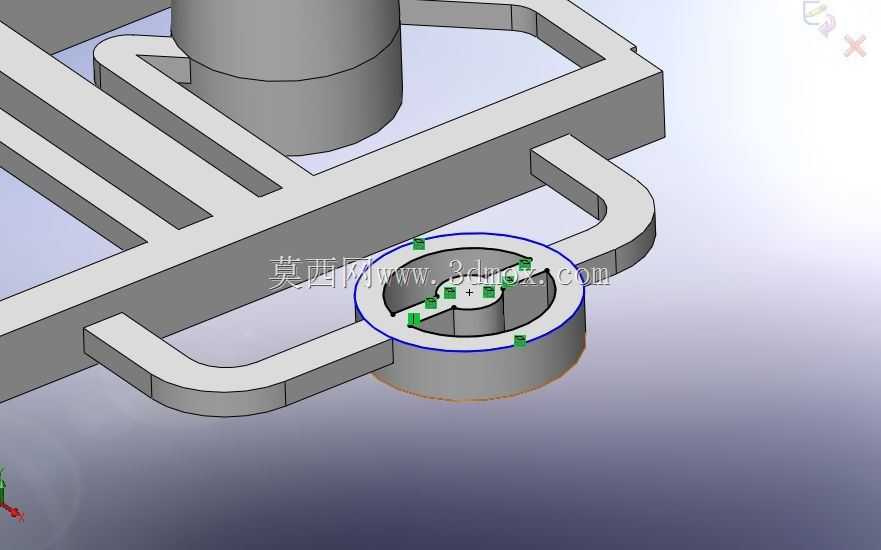

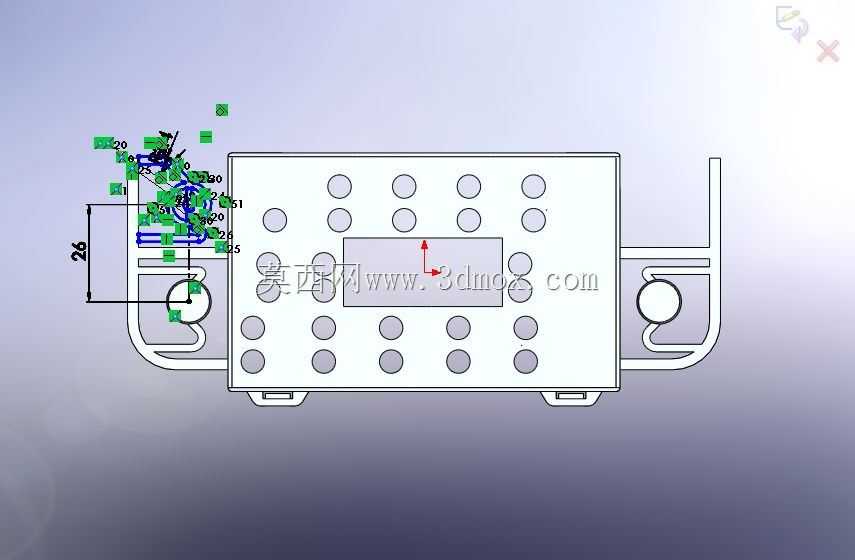

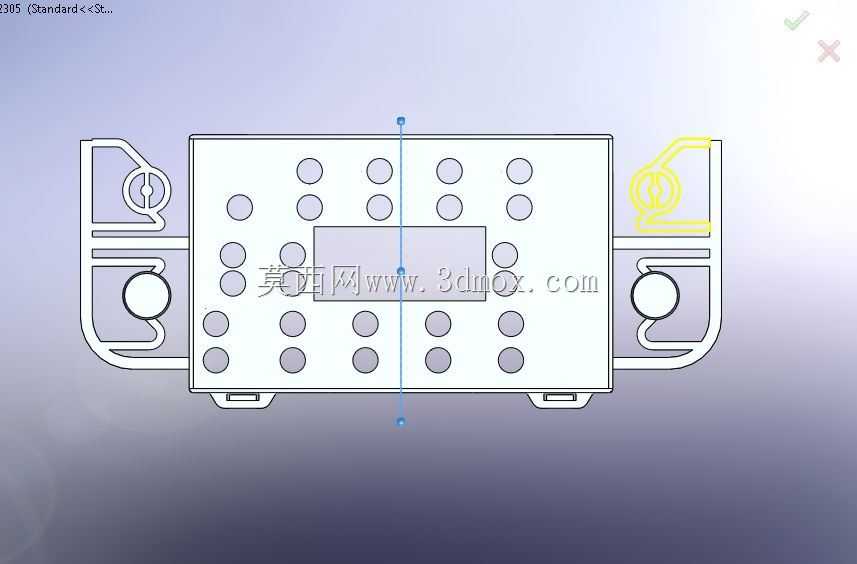

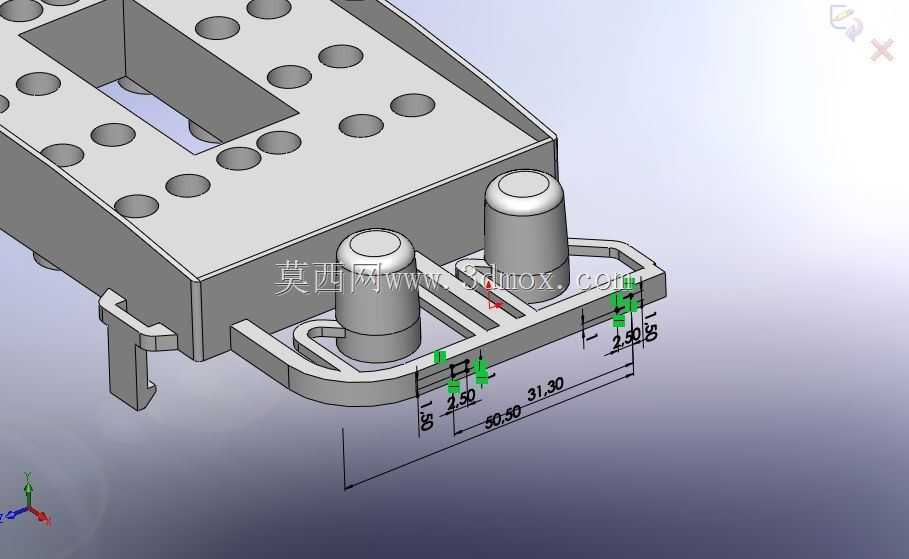

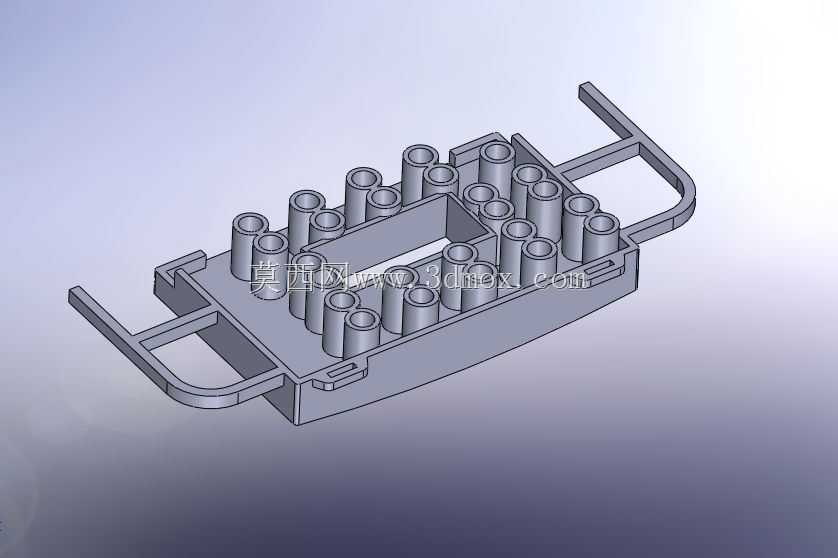

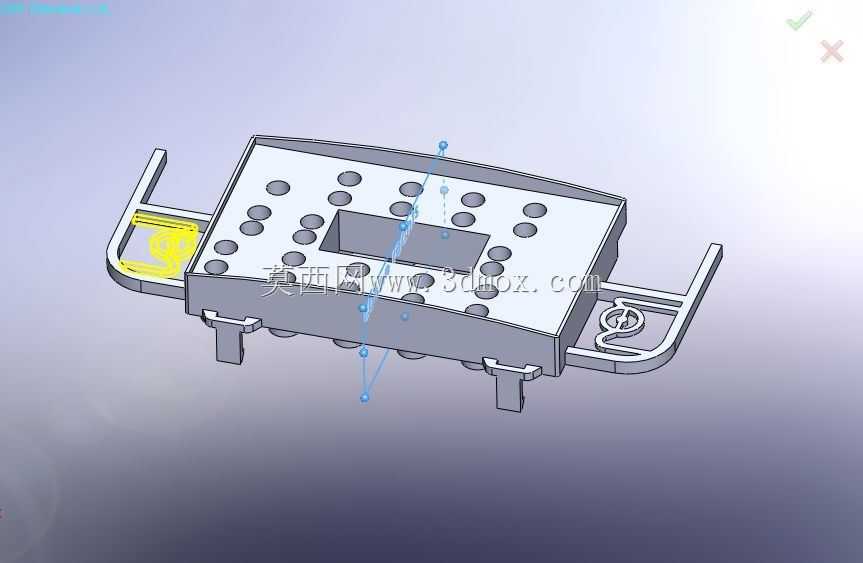

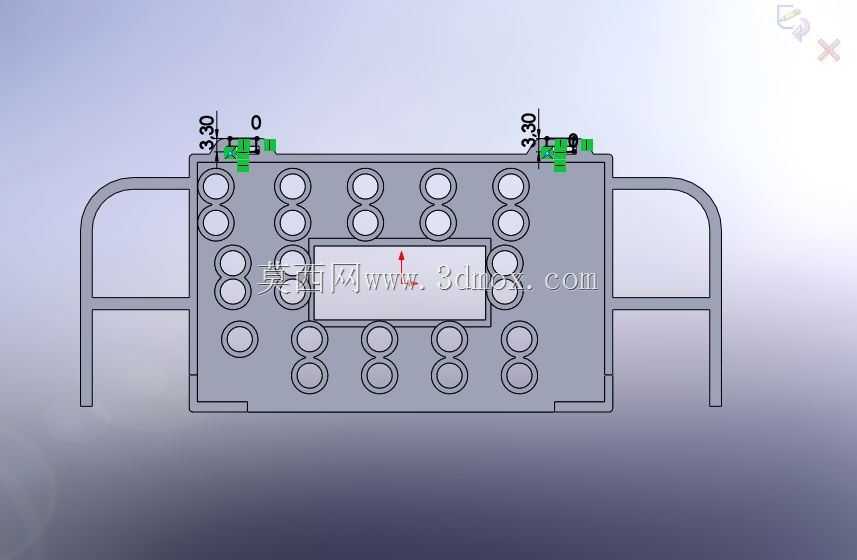

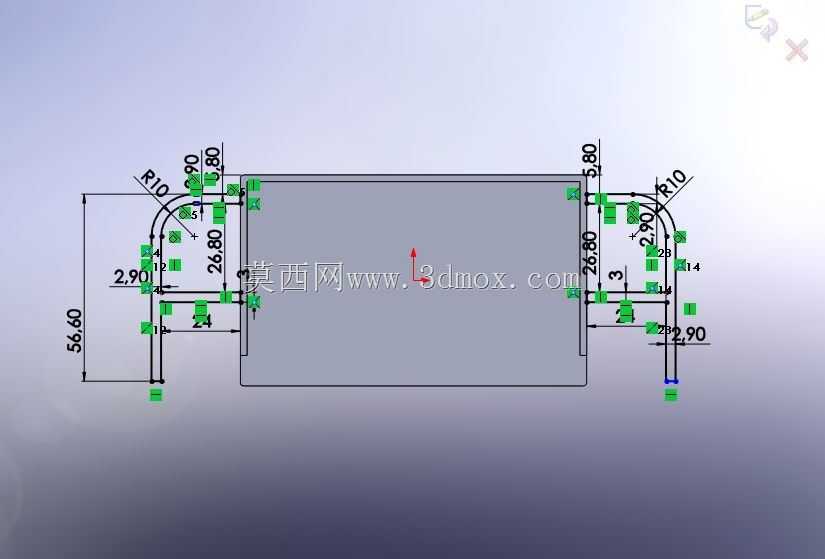

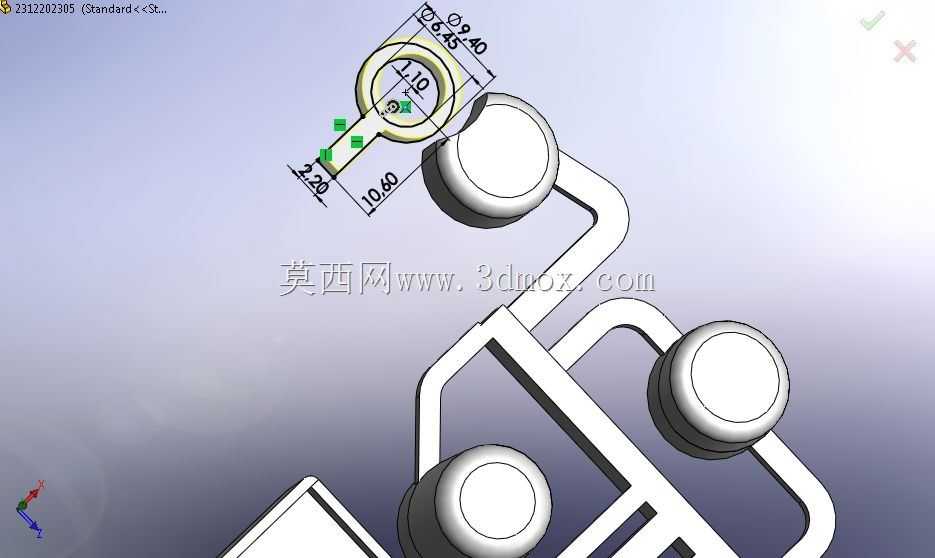

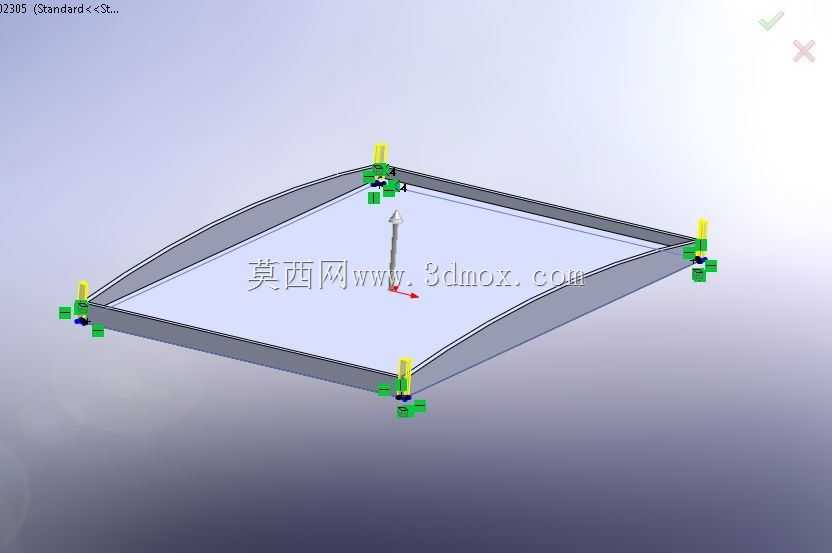

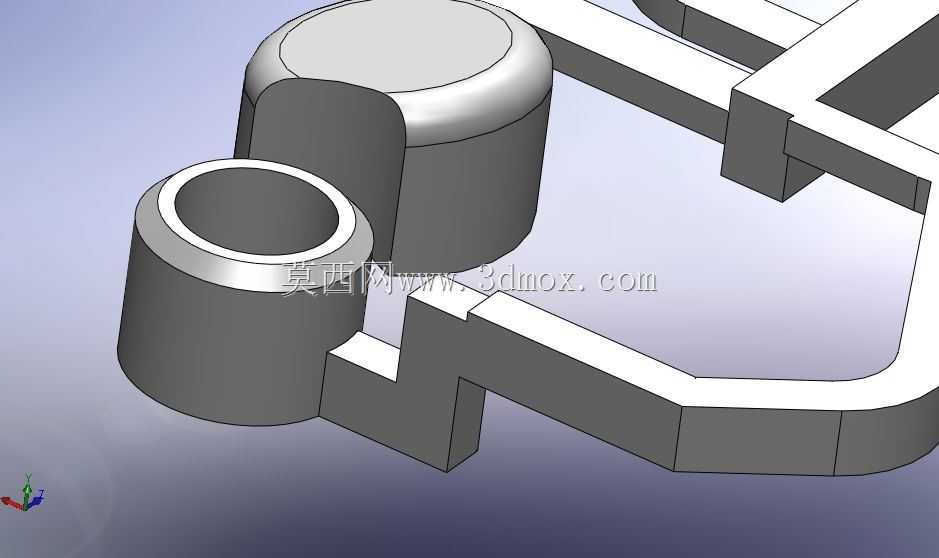

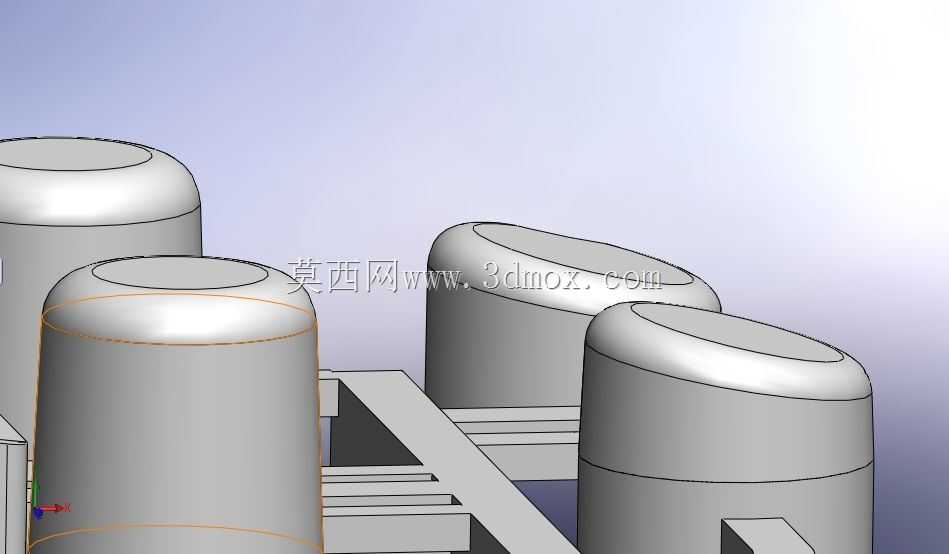

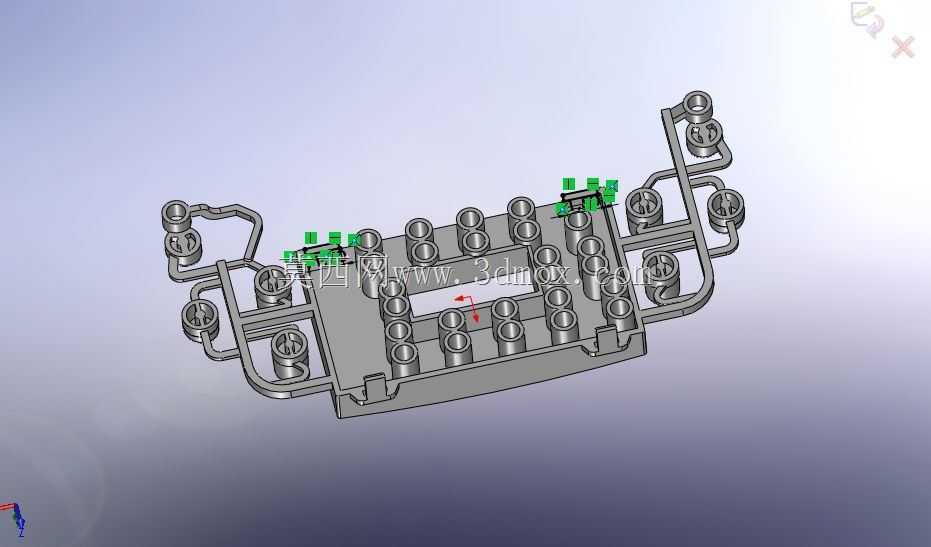

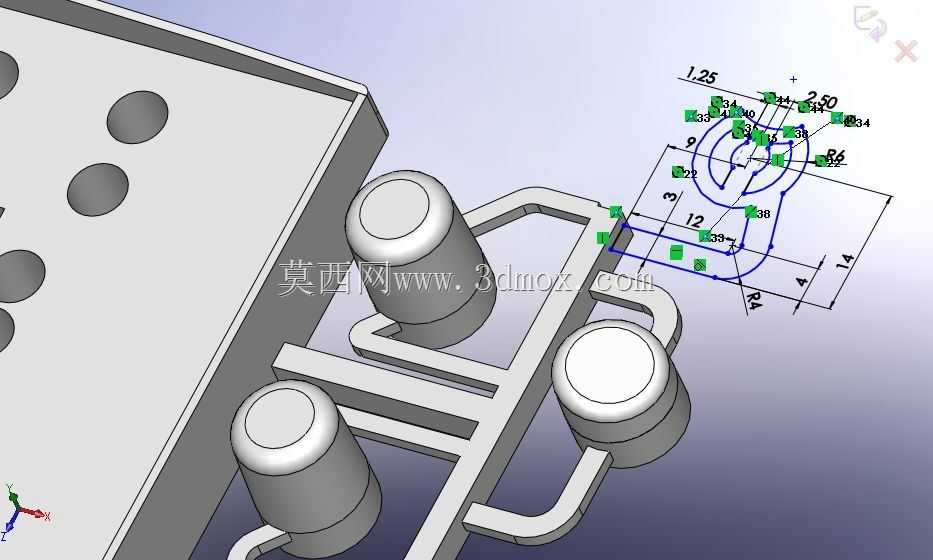

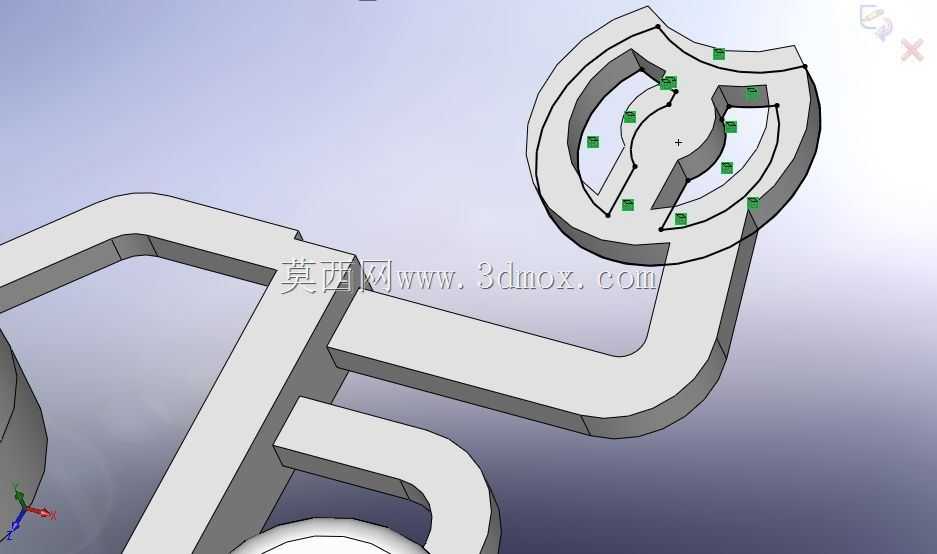

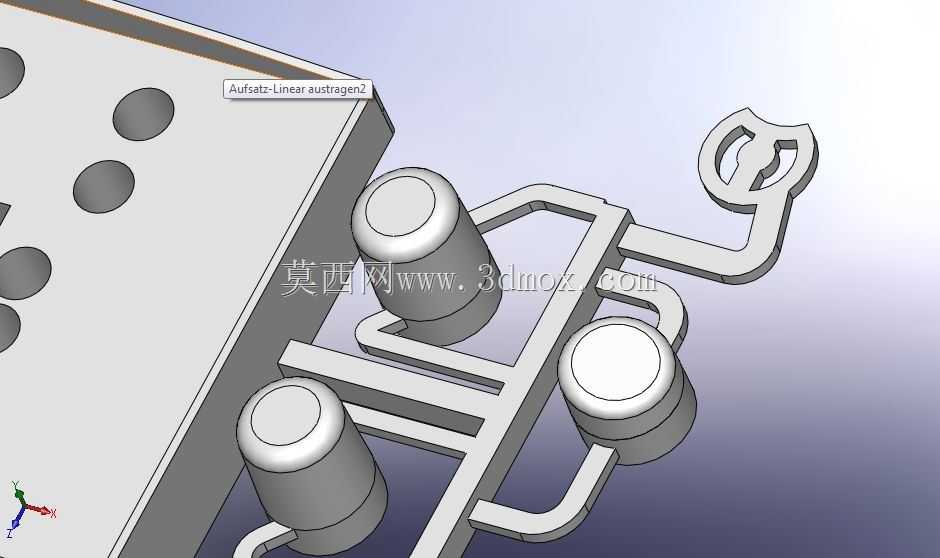

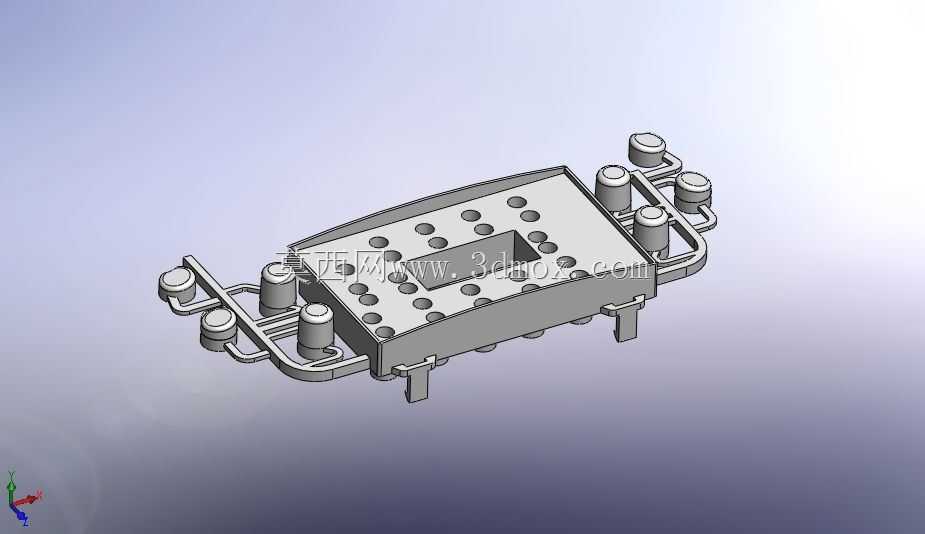

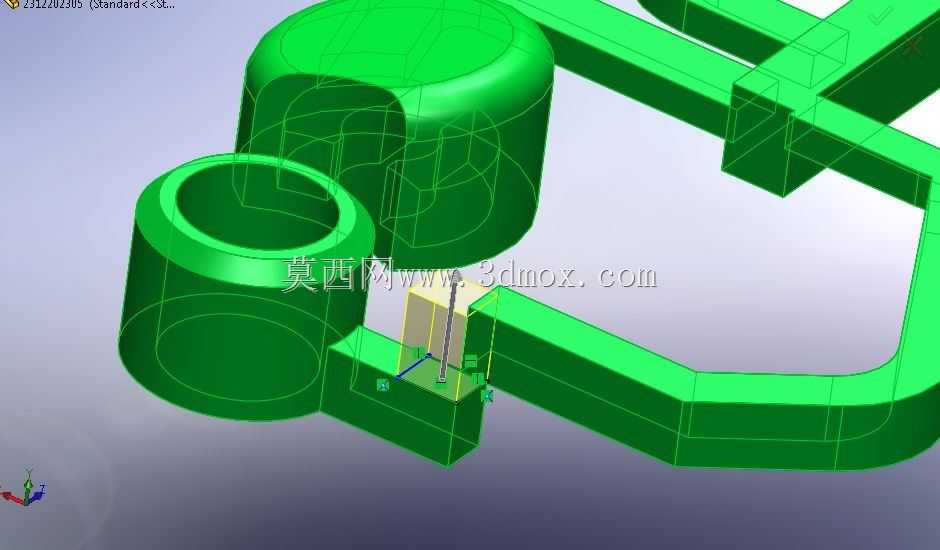

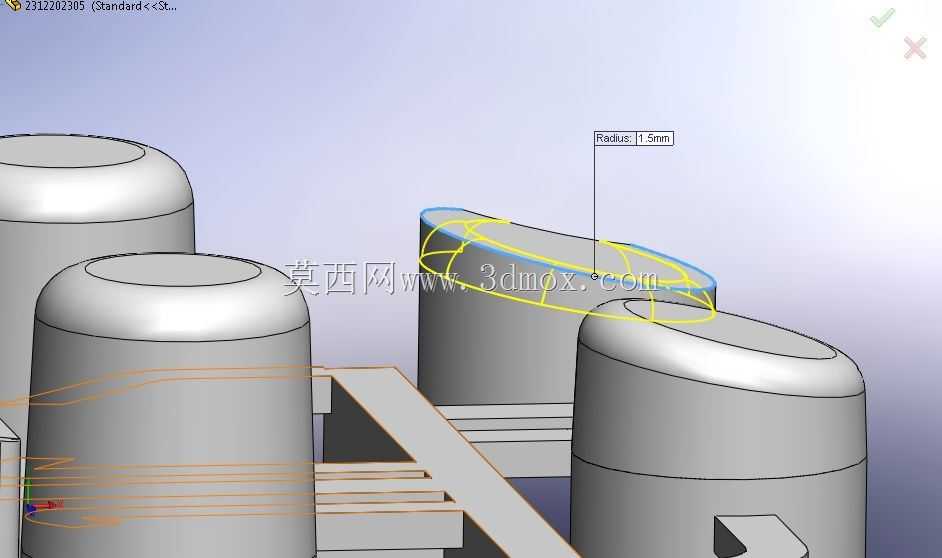

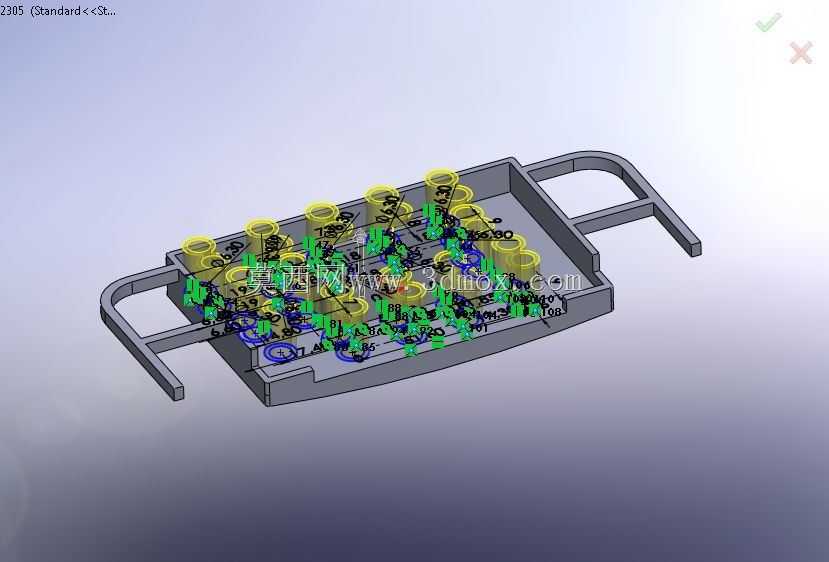

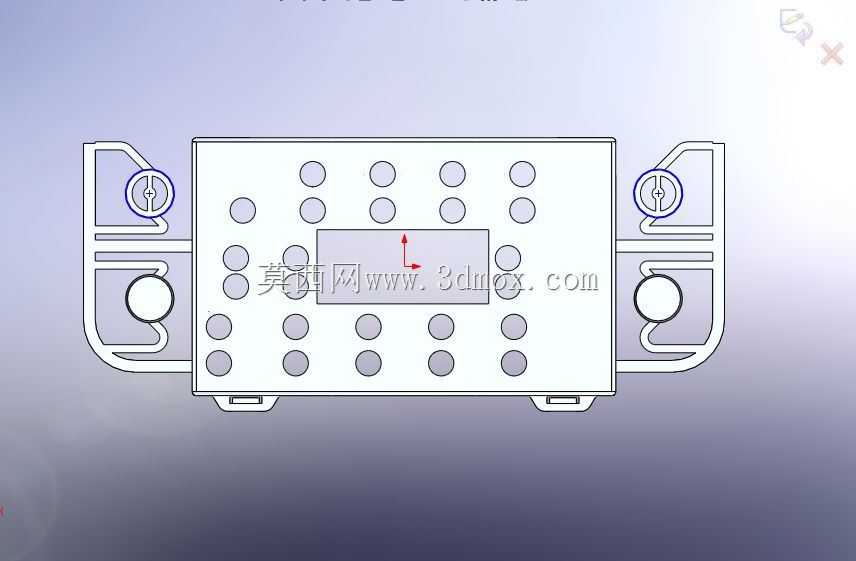

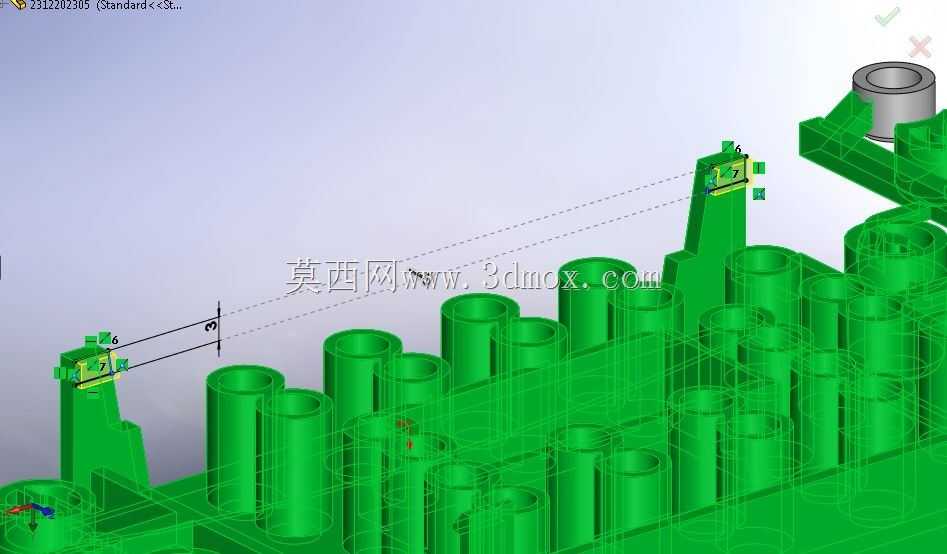

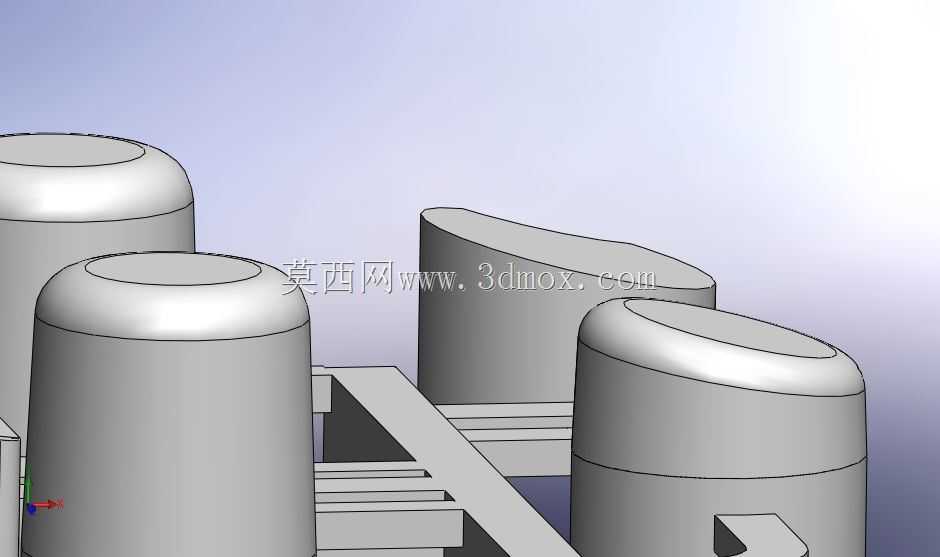

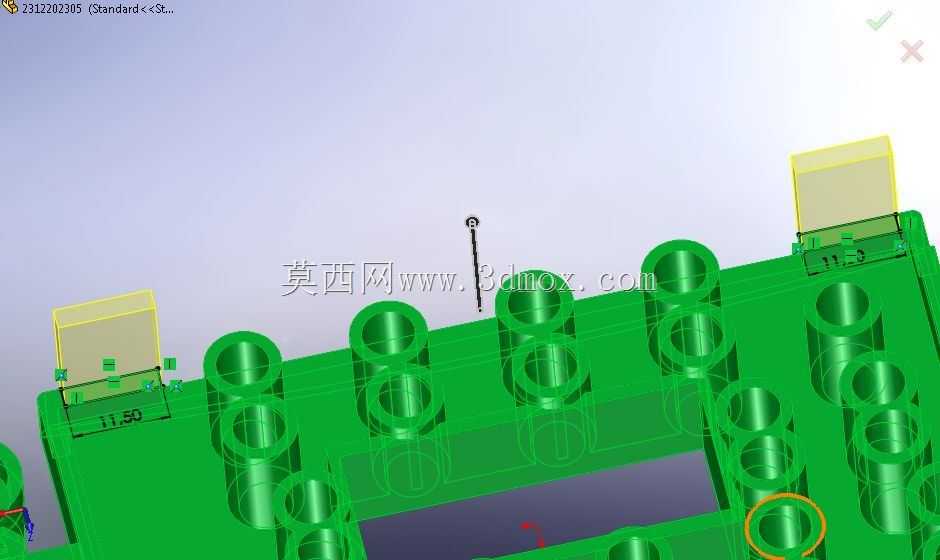

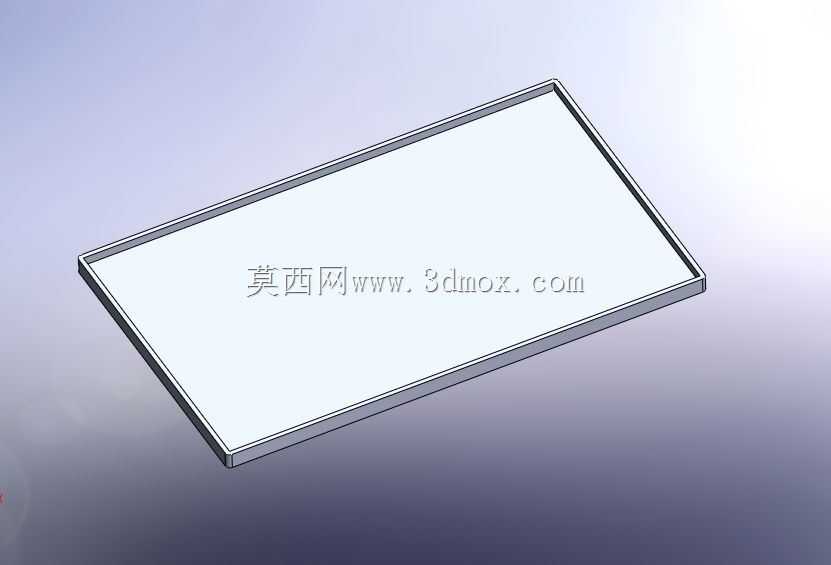

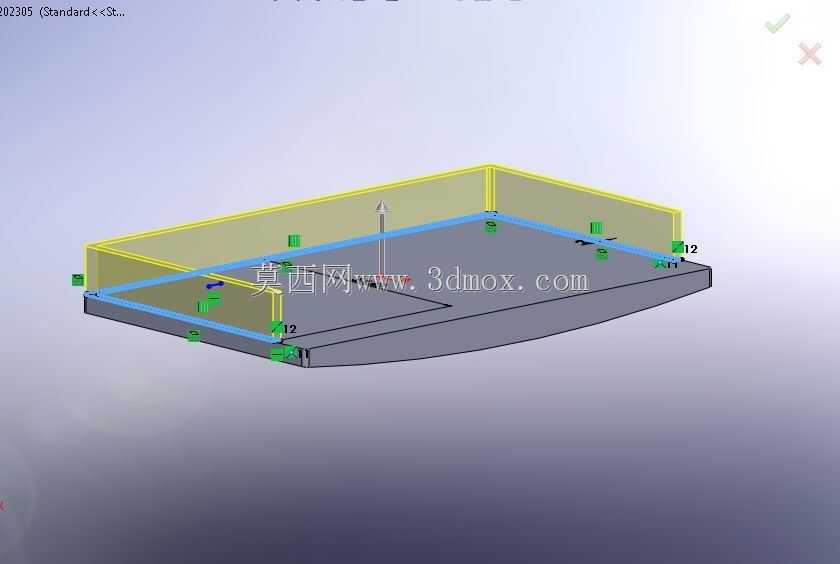

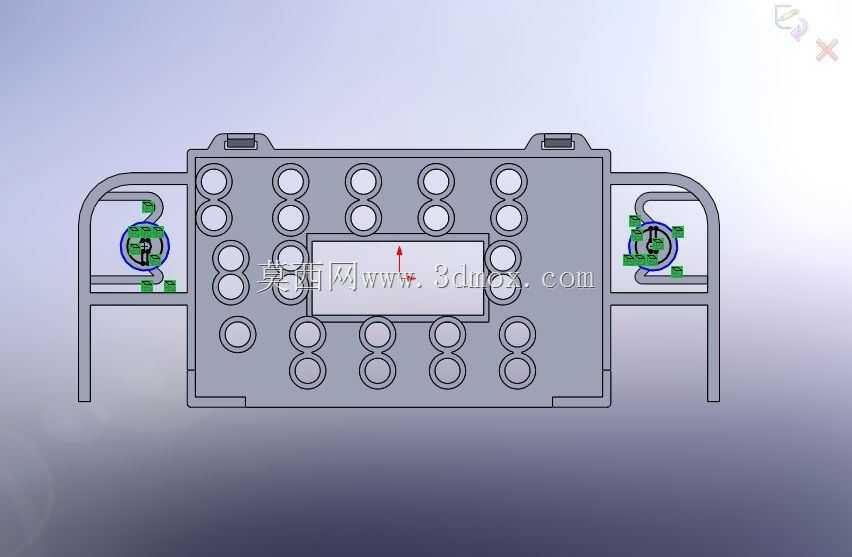

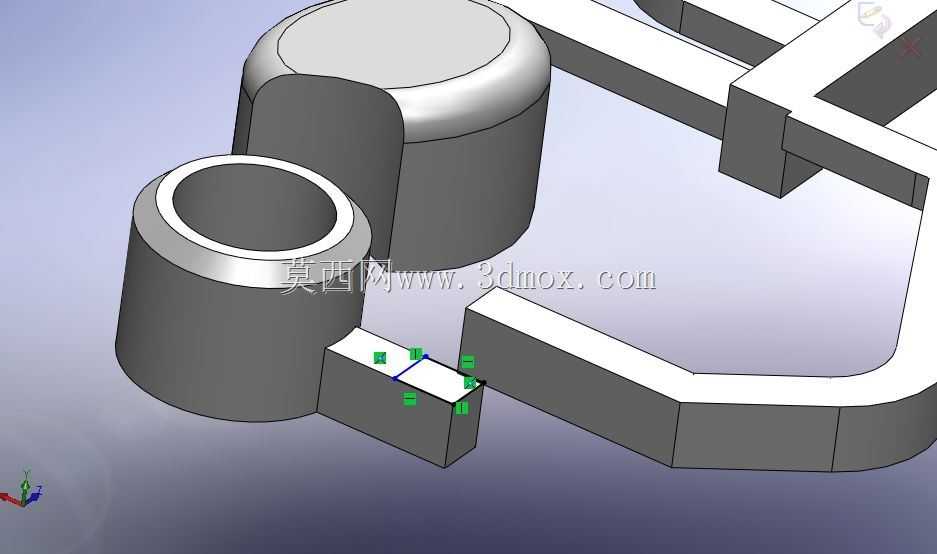

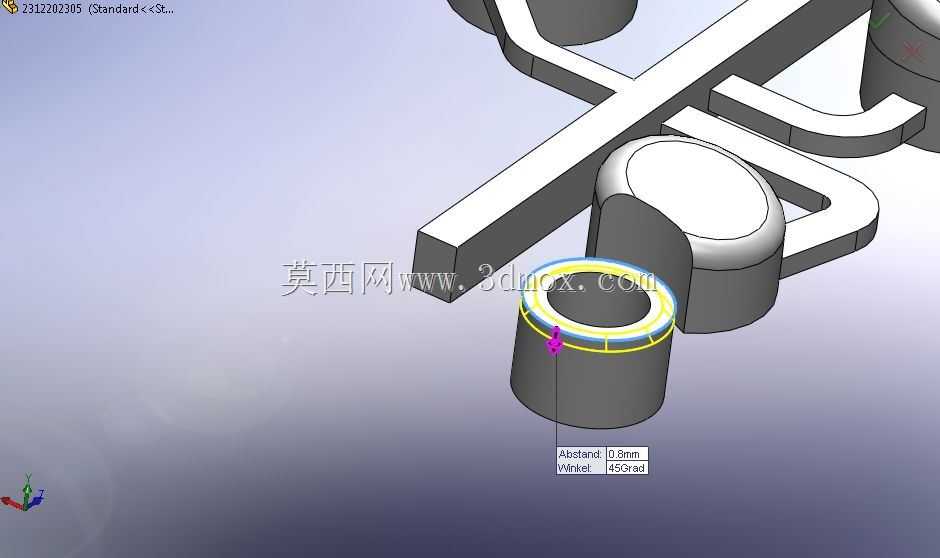

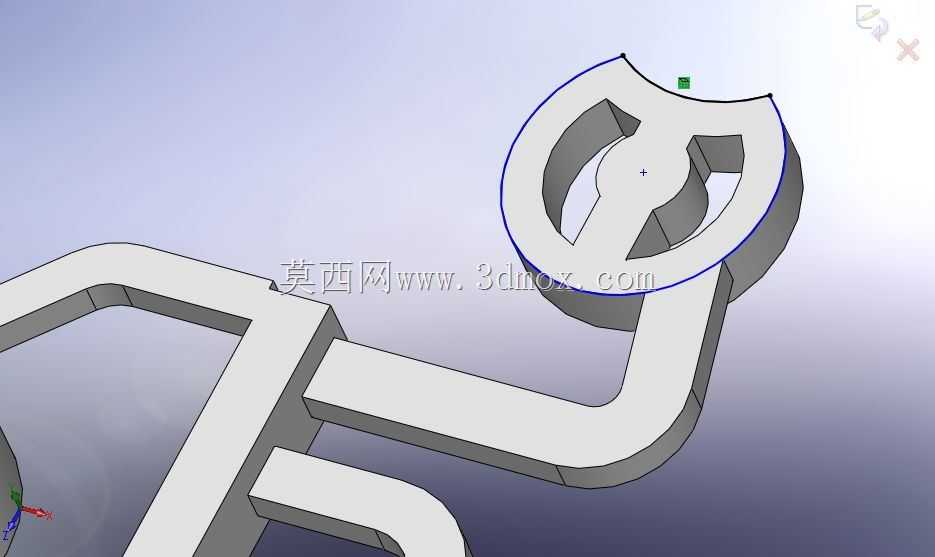

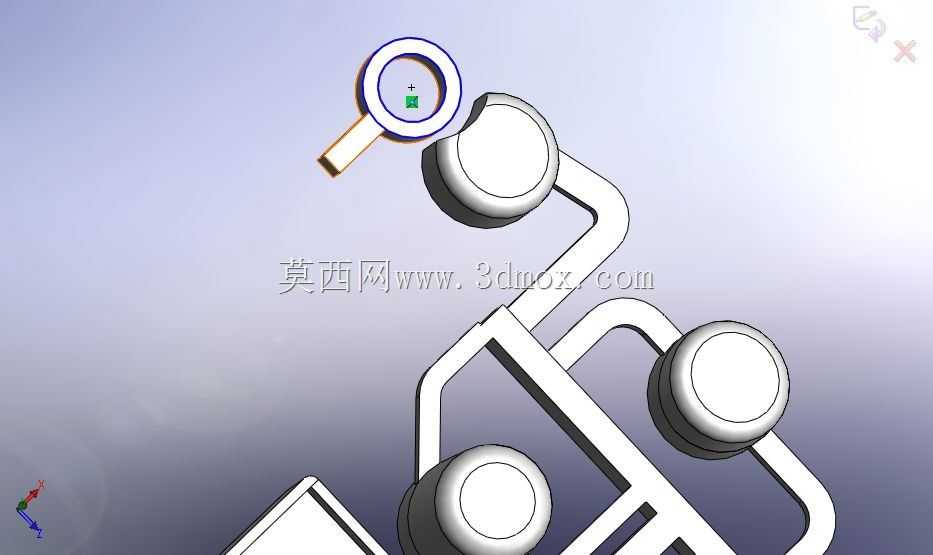

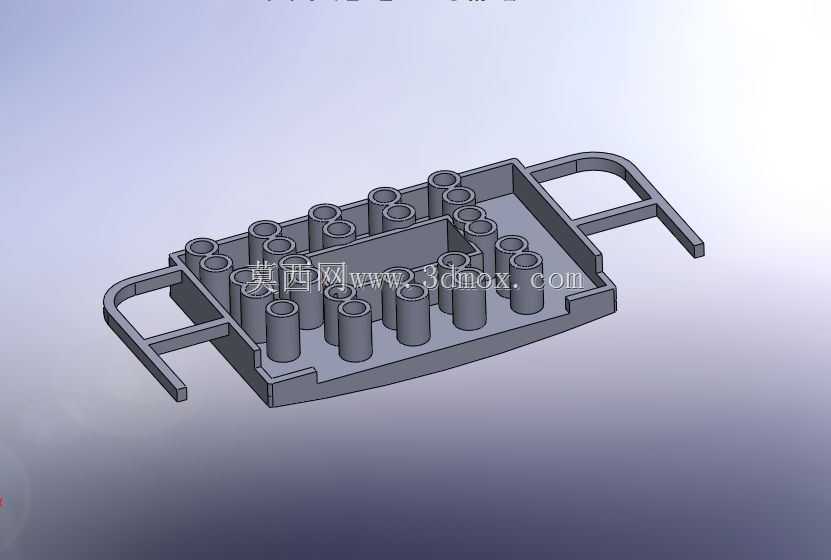

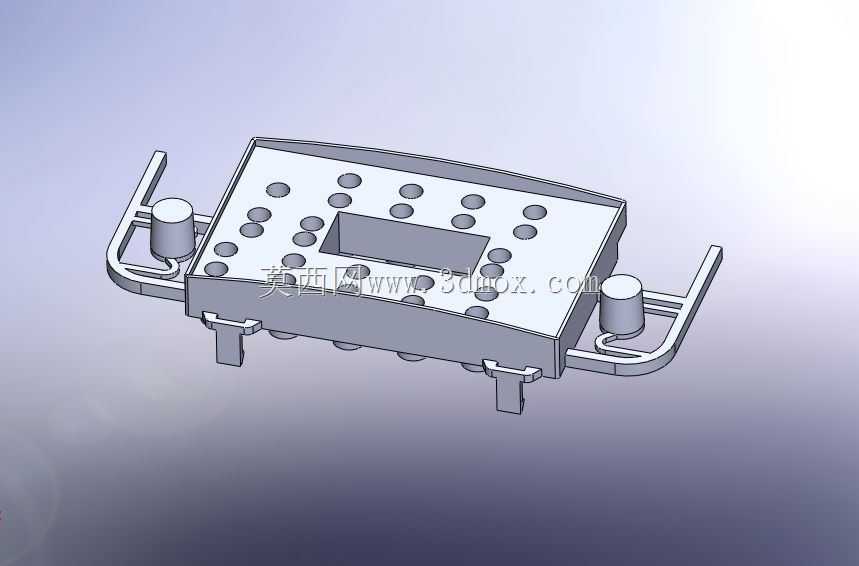

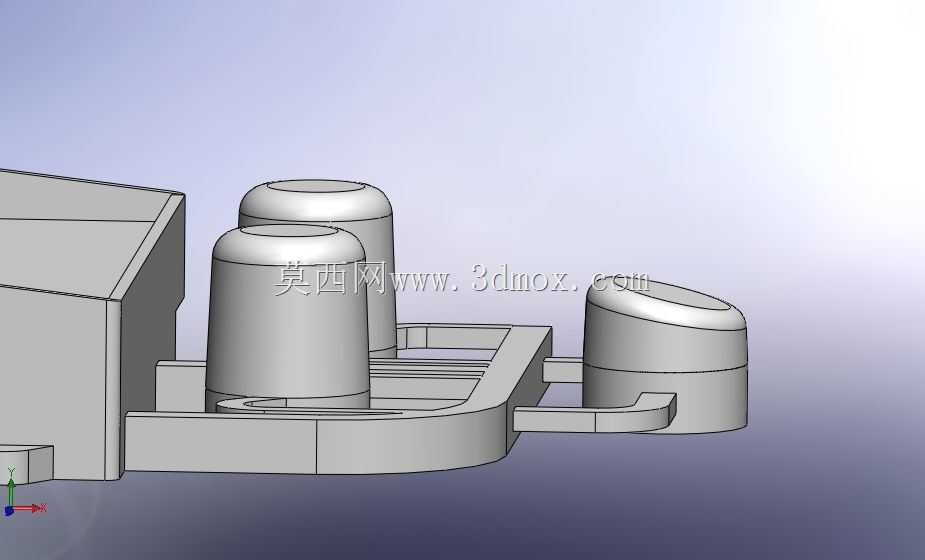

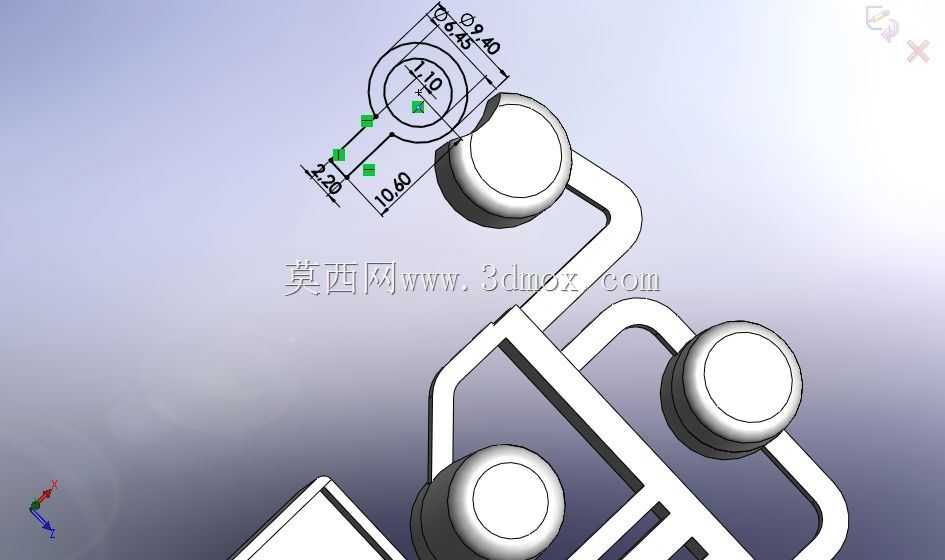

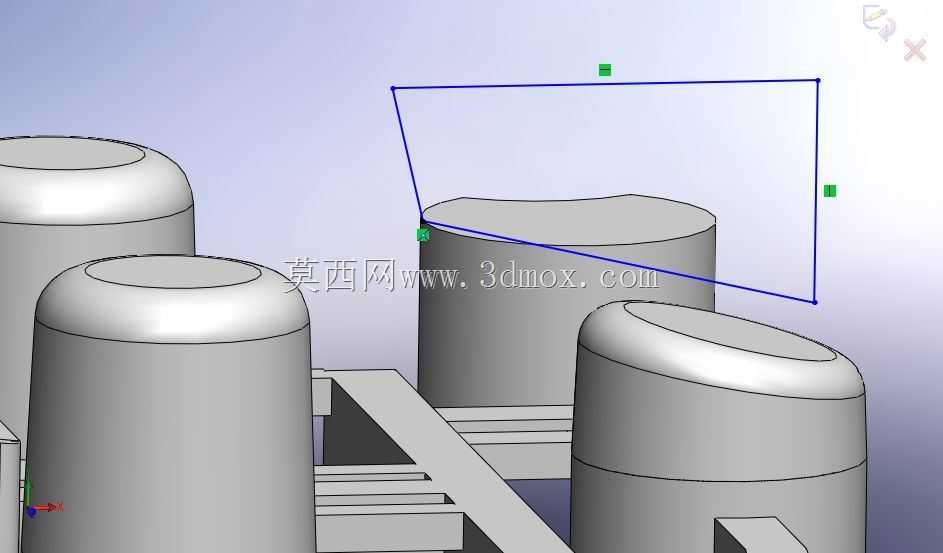

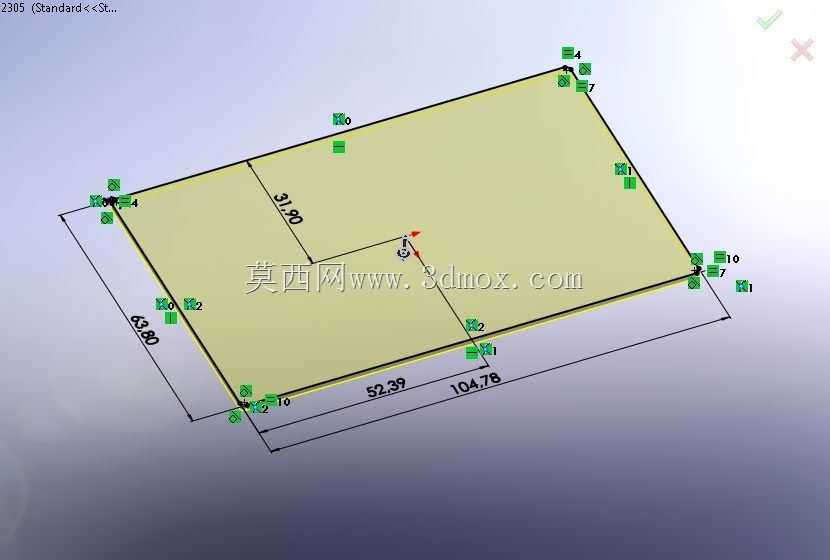

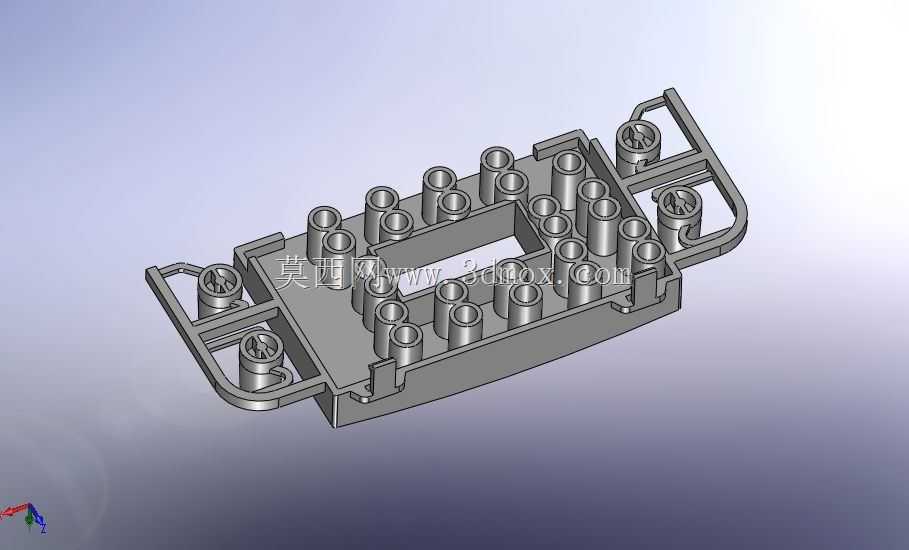

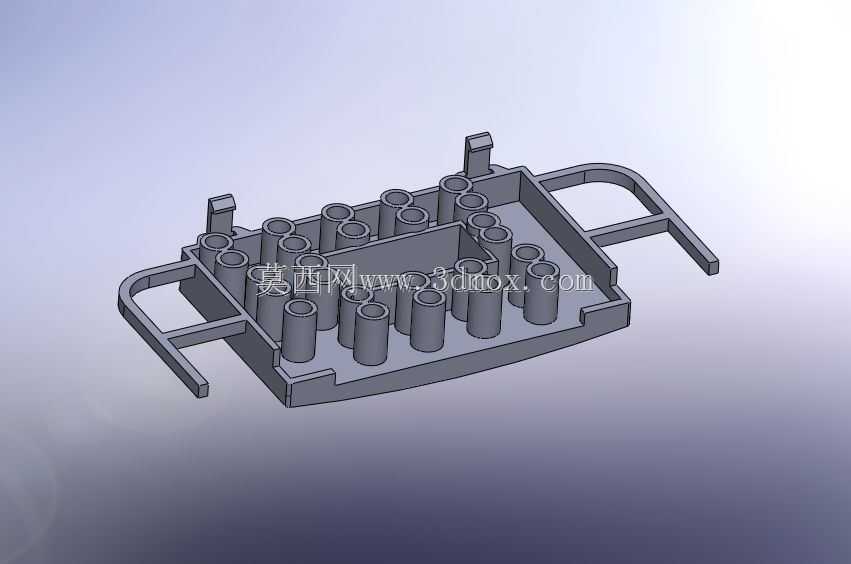

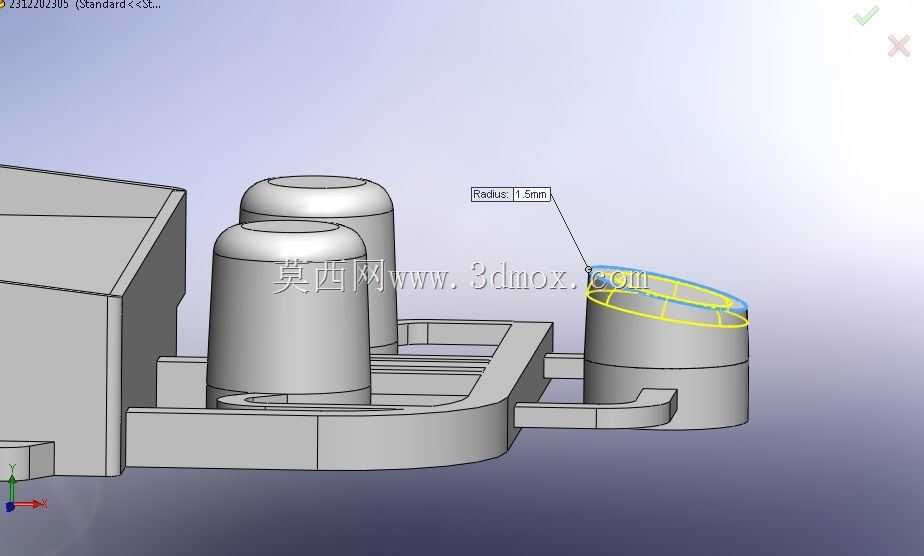

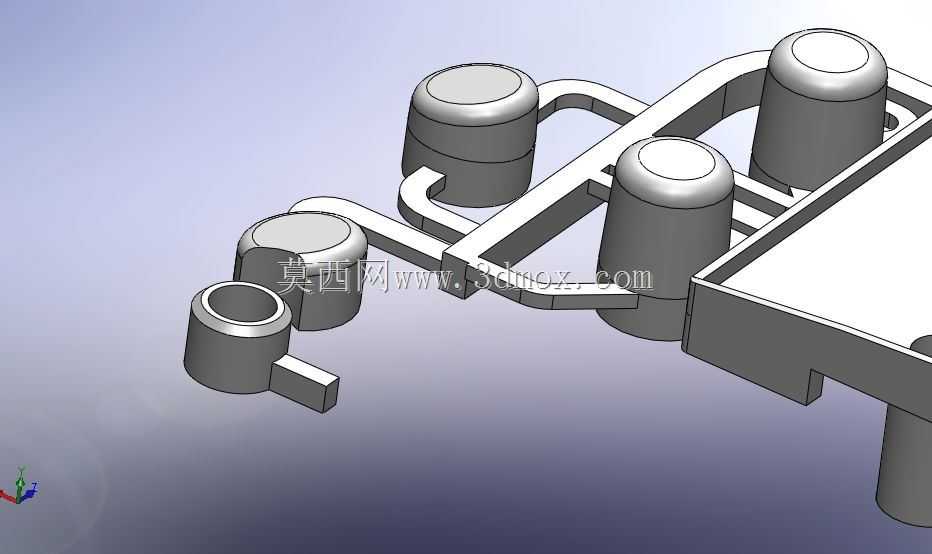

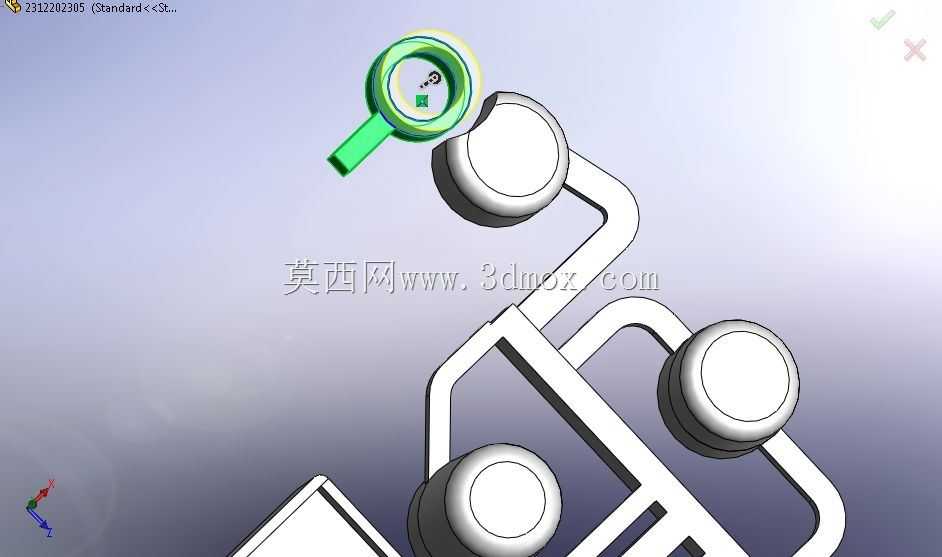

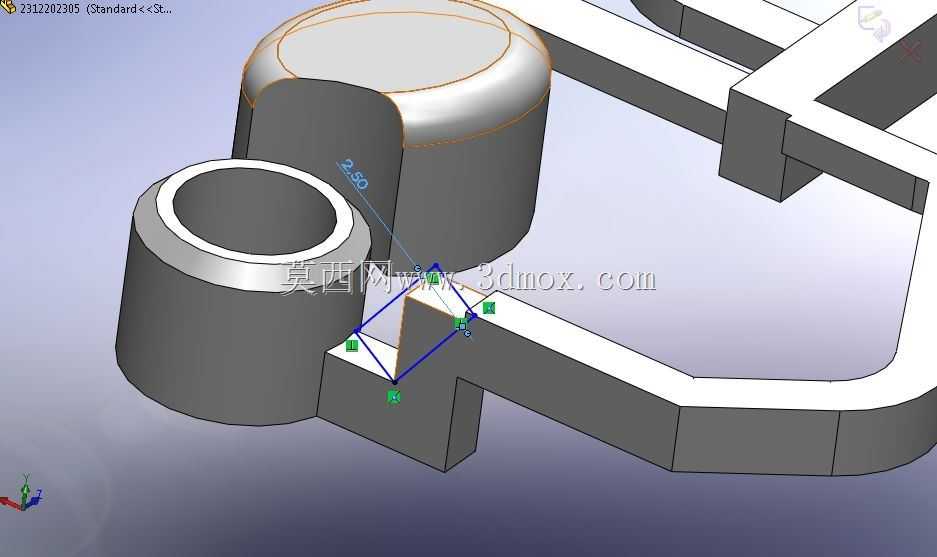

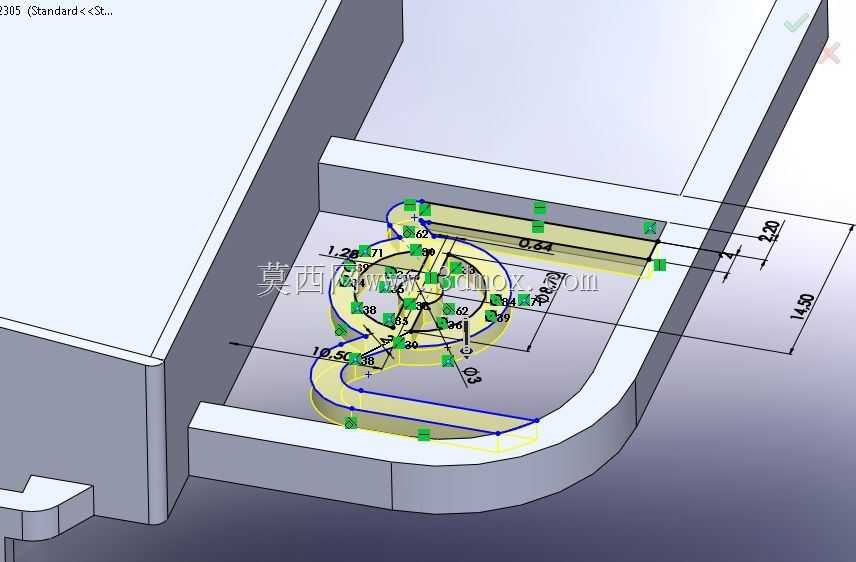

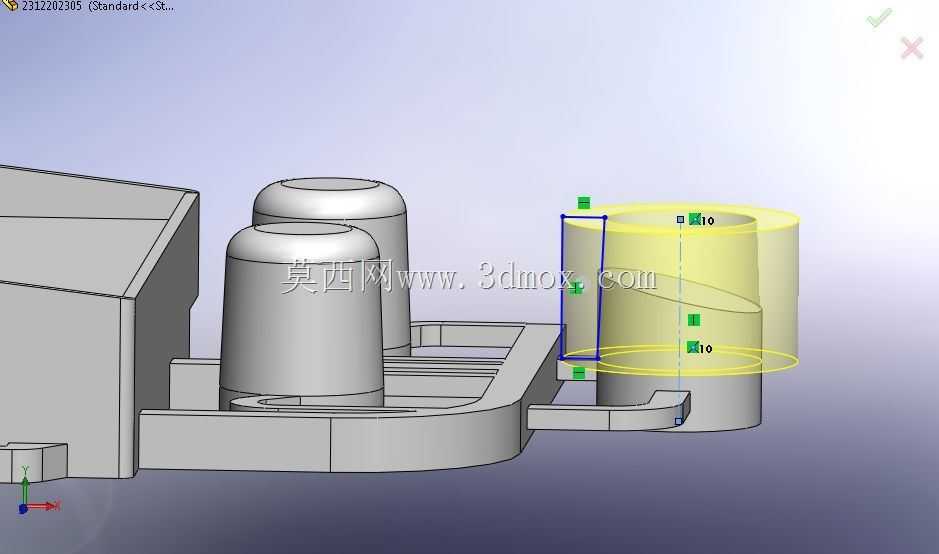

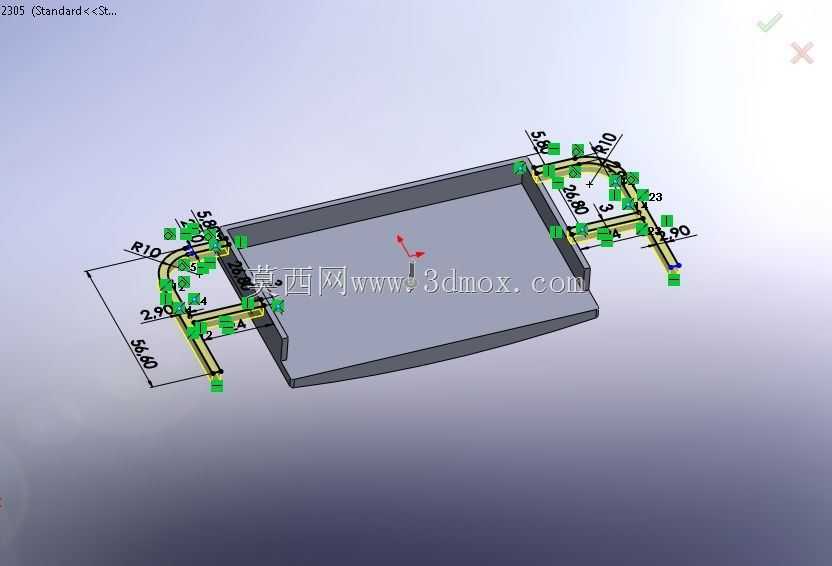

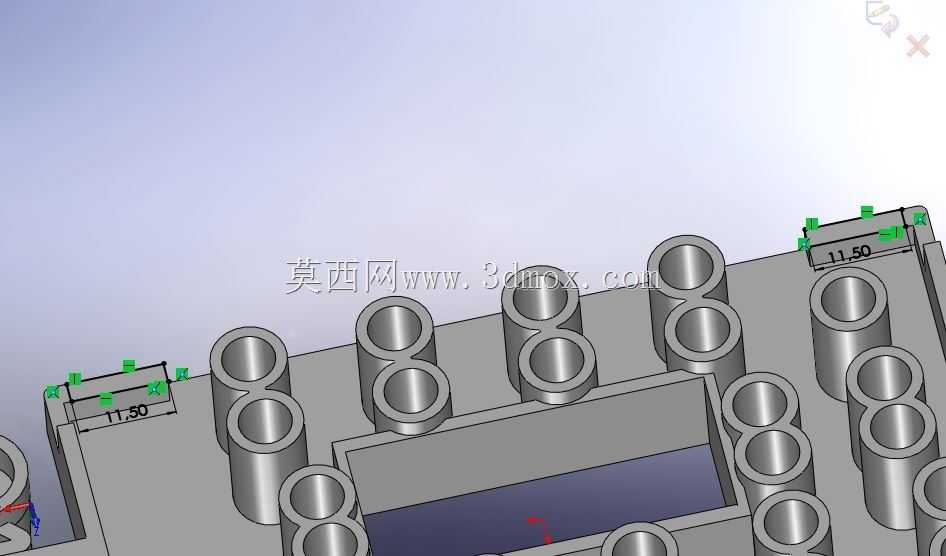

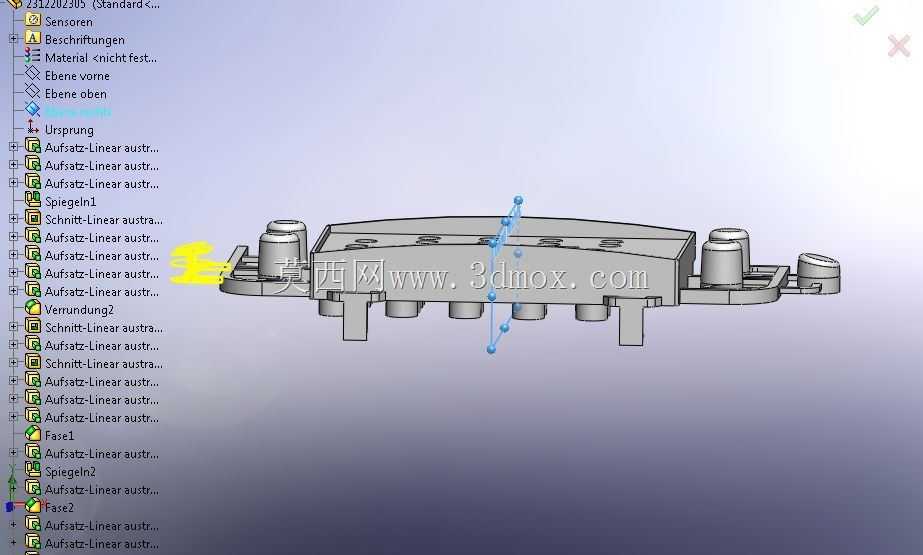

　　从建模的角度来说，这个面板的特征虽然简单，但每一个尺寸都是和实际装配要求绑定的，比如走线缺口的宽度是12mm，刚好能同时穿过三根1.5平方的电源线，缺口边缘做了翻边处理，翻边高度1mm，避免板材的切口割破线材的绝缘层。面板的平面度要求控制在0.2mm以内，因为变压器的安装基准面是平面，如果面板变形，变压器装上去之后会出现倾斜，不仅影响接线，长期运行下变压器的铁芯受力不均，会增加运行的噪音，商用厨房环境本身就比较嘈杂，设备的运行噪音控制也是用户比较在意的点。

　　很多刚入行的工程师做这类安装面板的时候，总觉得结构简单随便画画就行，实际上这类配套结构件是连接电气元件和设备主体的关键部件，尺寸上的一点小偏差，或者结构上的一点小疏忽，到了实际装配和使用环节就会出各种问题。比如之前碰到过有人把面板的安装孔位做的和变压器脚位完全同心，没有留一点调整余量，结果因为设备主体的焊接件有公差，变压器装上去之后接线端和设备的走线槽对不上，不得不现场扩孔，既影响装配效率，也破坏了面板的表面防护层。这个面板的固定孔做了0.5mm的余量调整，就是为了抵消设备主体焊接带来的尺寸误差，装配的时候可以小范围调整变压器的位置，让接线端刚好对准走线槽，不用现场二次加工。

　　另外考虑到烹饪设备的长期使用环境，面板的材质没有选用铝板，虽然铝板的防锈性能更好，重量也更轻，但铝板的强度不够，变压器长期运行的微振动会导致铝板的固定孔出现滑牙，而且铝板的导电性能好，万一出现接线绝缘破损的情况，容易引发漏电风险，冷轧钢板加喷塑的处理，既保证了强度，也有足够的绝缘性能，成本也比铝板低不少，适合批量配套使用。整个面板没有做任何多余的装饰性特征，所有的结构设计都是围绕装配便捷、使用可靠、维护方便这几个核心点展开，做工业配套结构件，从来不是越复杂越好，能在满足所有使用要求的前提下，用最简单的结构实现功能，减少加工工序，降低出问题的概率，才是成熟的设计。
