六边形焊接框架结构设计

　　在电力配套设备的结构设计环节中，这类六边形焊接框架常作为电源变压器的内部支撑承载结构使用，区别于常规矩形框架的受力特性，六边形构型在空间利用率与抗形变能力上有其独特的工程优势。从实际应用场景来看，这类框架多布置于油浸式或干式电源变压器的绕组外围，一方面为内部线圈、绝缘垫块提供稳定的径向与轴向限位，另一方面也作为外部壳体安装的定位基准，在变压器运输、现场吊装及长期运行过程中，承担分散机械应力、规避绕组形变位移的作用。

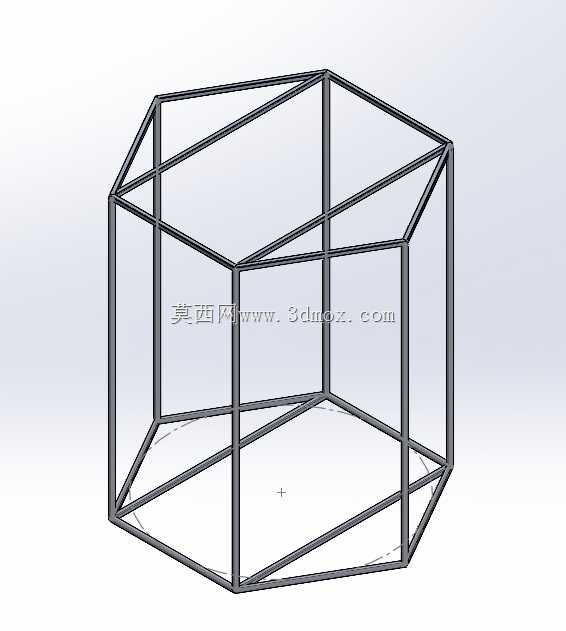

　　从功能特性层面分析，该框架采用等截面型材拼接焊接的成型方式，所有杆件均沿六边形的棱边与空间对角线布置，相邻杆件的连接节点均采用满焊工艺处理，避免长期受电磁振动影响出现焊缝开裂问题。框架的上下端面预留有与变压器安装底座、上端压紧结构匹配的定位基准面，底部六边形轮廓与变压器底座的安装孔位一一对应，安装时可直接通过螺栓完成框架与底座的刚性连接，无需额外制作适配转接件。框架侧面的斜向支撑杆件并非冗余设计，其主要作用是提升框架整体的抗扭刚度——当变压器在运输过程中承受侧向冲击载荷时，斜向杆件可将局部集中力快速分散至整个框架的所有受力杆件上，避免单根竖杆因应力集中出现弯折变形。

　　设计这类框架时，首先要匹配对应容量电源变压器的绕组外形尺寸，框架的内切圆直径需比绕组的最大外径预留3-5mm的装配间隙，既不能间隙过大导致绕组固定后出现径向窜动，也不能间隙过小造成绕组套装时卡滞、刮破外层绝缘纸。框架的整体高度需匹配绕组的轴向压紧行程，上端面的横梁位置要避开引线引出的路径，防止后续接线时型材棱角磨损引线绝缘层。在型材选型上，这类框架多采用普通碳素结构钢的方管或等边角钢，型材壁厚根据变压器容量对应的整体重量确定，通常中小型电源变压器配套的该类框架，型材壁厚控制在2-3mm即可满足强度要求，无需选用过厚的型材造成材料浪费与整体重量超标。

　　从安装边界来看，框架的外轮廓六边形对边尺寸需小于变压器外壳的内部净尺寸，预留出外壳安装时的操作空间以及散热风道的布置位置，框架底部的焊接支脚高度需匹配底座上绝缘垫块的厚度，保证框架安装完成后，绕组底部与底座之间留有足够的绝缘距离。所有焊接完成后的杆件都需要进行焊渣清理与尖角打磨，避免尖锐毛刺在后续装配过程中划伤操作人员或损坏绝缘部件，框架整体焊接完成后还需要进行去应力退火处理，消除焊接过程中产生的残余应力，防止长期运行过程中框架出现焊接变形，影响内部绕组的压紧力。

　　在实际建模过程中，这类焊件结构需要优先绘制3D草图确定所有杆件的空间定位，再通过焊件模块的结构构件功能生成每根型材的实体，相邻杆件的交接处需要根据焊接工艺要求设置合适的剪裁延伸参数，保证杆件端部的贴合度满足焊接要求，对角接位置可根据实际加工需求添加三角形加强筋，进一步提升节点位置的连接强度。需要注意的是，框架上所有需要后期配钻的安装孔位，都要在建模时预留出位置标注，避免焊接完成后孔位被焊缝遮挡，增加后续加工的难度。
