锥齿轮传动用小直径斜齿小轮结构设计

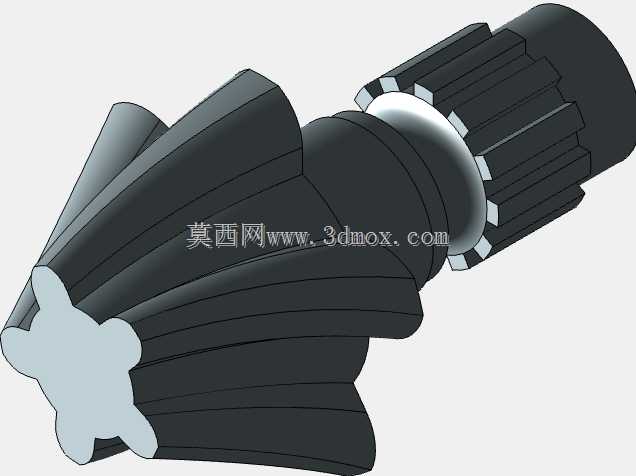

　　在相交轴动力传递场景中，这类斜齿锥齿轮小轮常作为差速器、分动箱、机床主轴转角传动模组的核心输入件，区别于直齿锥齿轮，其轮齿采用螺旋升角设计，啮合过程中轮齿是逐步进入接触再逐步脱离的，不会出现直齿结构整齿突然啮合冲击的问题，在中高速传动工况下能有效降低运行噪音，提升传动平稳性，适合转速在800-2500rpm区间的相交轴动力传递场景。从结构设计逻辑来看，该小轮的轴端集成了花键连接结构，没有额外设计分体式联轴器安装位，目的是缩短传动链的轴向尺寸，直接与动力输出端的花键套配合，减少连接环节的回程间隙，保证转角传动的精度。

　　轮齿部分的齿向螺旋角经过匹配计算，与配对大轮的螺旋角大小相等、旋向相反，啮合时重合度能达到1.6以上，相比同模数直齿锥齿轮1.2左右的重合度，能同时参与啮合的轮齿对数更多，单齿承受的载荷被有效分摊，在同等模数、齿宽参数下，承载能力比直齿结构提升30%左右，适合短时过载冲击较大的工况，比如工程机械行走机构的转角传动、农用机械的动力分路传递场景。设计过程中，轮坯的安装定位基准选在轴段的两个轴承配合轴颈处，齿部加工时以这两个轴颈作为定位基准，保证齿圈的径向跳动量控制在0.02mm以内，避免啮合时出现偏载导致的齿面早期磨损。

　　齿宽方向的尺寸没有盲目加大，而是控制在锥距的三分之一区间内，避免小端齿顶过薄导致热处理时出现开裂，同时也防止大端齿根圆角过小造成应力集中。齿端的倒角设计沿齿顶、齿侧均做了0.5mm的倒棱，去除加工过程中产生的飞边毛刺，也能避免装配啮合时出现齿端磕碰损伤，延长初期磨合的使用寿命。安装边界方面，轴段上的卡簧槽位置经过尺寸链核算，装配后两个圆锥滚子轴承的预紧间隙能控制在0.03-0.05mm之间，既不会因为间隙过大出现传动窜动，也不会因为预紧过紧导致轴承运转温升过高。

　　轮齿的齿面粗糙度要求控制在Ra1.6以下，齿根圆角处圆滑过渡，避免加工刀痕造成的应力集中点，热处理采用渗碳淬火工艺，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-35，兼顾齿面的耐磨性能和芯部的抗冲击韧性。在实际选型匹配时，需要注意该小轮的安装距尺寸必须与配对大轮的安装距严格匹配，啮合侧隙调整到0.1-0.2mm区间，侧隙过小容易在热态运转时出现卡齿，侧隙过大则会导致换向时出现冲击空程。这类结构的小轮在设计时没有采用减重孔结构，因为小轮本身直径较小，轴部需要传递的扭矩较大，实心结构能保证足够的扭转刚度，避免负载下出现轴部扭转变形影响啮合精度。轮齿的螺旋方向选择上，要保证小轮运转时产生的轴向力指向轴承定位端面，避免运转过程中轴向力将齿轮推离啮合位置，造成脱齿风险。在三维建模过程中，齿面的渐开线与螺旋线采用参数化生成方式，先通过啮合方程计算出齿面离散点，再通过曲面拟合构建完整齿形，保证齿形精度与实际加工的展成运动轨迹一致，后续做有限元分析时能准确模拟齿面接触应力与齿根弯曲应力的分布情况，提前预判结构薄弱点。
